一文搞懂 Linux cgroup

大家好，这里是物联网心球。

本期文章，我们来深入学习 Linux cgroup。

1. cgroup 是什么？

cgroup（Control Groups）是 Linux 内核提供的一种机制，用于限制、记录和隔离进程组使用的物理资源（CPU、内存、磁盘 I/O 等）。它是容器技术（Docker、Kubernetes）实现资源隔离的底层基石。

cgroup 的核心设计目标是：让系统管理员能够对一组进程进行资源管控，而不需要修改应用程序代码。进程本身感知不到 cgroup 的存在，内核在资源分配时按照 cgroup 规则进行限制。如果 Namespace 解决的是"进程能看到什么"的问题，那么 cgroup 解决的就是"进程能用多少"的问题。

cgroup 的内核实现核心代码位于 kernel/cgroup/ 目录。cgroup 与进程之间通过struct css_set 建立关联，每个进程的 task_struct 中有一个指向 css_set 的指针，css_set 中又包含了指向各子系统 CSS 的指针数组 subsys。struct css_set 的简化定义如下：

struct css_set {    struct cgroup_subsys_state *subsys[CGROUP_SUBSYS_COUNT]; /* 各子系统的 CSS */    struct list_head tasks;       /* 关联的进程链表 */    struct list_head mg_tasks;    /* 迁移中的进程链表 */    struct cgroup_root *dfl_cgrp; /* 默认 cgroup 根 */    struct list_head cgrp_links;  /* 关联的 cgroup 链表 */    struct cgroup_subsys_state *subsys[CGROUP_SUBSYS_COUNT]; /* 子系统 CSS 数组 */};

多个进程可以共享同一个 css_set，表示它们属于相同的 cgroup 组合。当进程加入新的 cgroup 时，内核会查找或创建匹配的 css_set，然后更新进程的 css_set 指针。

每个 cgroup 与每个子系统之间都关联一个 CSS（struct cgroup_subsys_state）对象，它建立了 cgroup 和子系统之间的桥梁，其定义如下：

struct cgroup_subsys_state {    struct cgroup *cgroup;          /* 指向所属的 cgroup */    struct cgroup_subsys *ss;       /* 指向所属的子系统 */    struct list_head sibling;       /* 兄弟节点链表 */    struct list_head children;      /* 子节点链表 */    int id;                         /* CSS ID */    unsigned int serial_nr;         /* 序列号 */};

cgroup 本身的数据结构 struct cgroup 定义如下（简化版）：

struct cgroup {    struct cgroup_root *root;       /* 指向 cgroup 根 */    struct cgroup_subsys_state self;/* 自身的 CSS */    struct cgroup_subsys_state __rcu *subsys[CGROUP_SUBSYS_COUNT]; /* 各子系统的 CSS */    struct cgroup_file files[CGROUP_FILE_COUNT]; /* 控制文件 */    struct kernfs_node *kn;        /* kernfs 节点 */};

cgroup 通过 self 的parent、children、sibling 构成了树形结构，通过 subsys 数组与各子系统关联。每个子系统通过 struct cgroup_subsys 描述，它定义了子系统的名称、ID、初始化函数、控制文件注册函数等：

struct cgroup_subsys {    const char *name;              /* 子系统名称 */    unsigned int id;               /* 子系统 ID */    struct cgroup_subsys_state *(*css_alloc)(struct cgroup_subsys_state *parent_css);    int (*css_online)(struct cgroup_subsys_state *css);    void (*css_offline)(struct cgroup_subsys_state *css);    void (*css_free)(struct cgroup_subsys_state *css);    struct cftype *dfl_cftypes;    /* v2 控制文件定义 */    struct cftype *legacy_cftypes; /* v1 控制文件定义 */    bool threaded;                 /* 是否支持线程模式 */};

cgroup 的核心能力包括：限制（Limit，限制资源上限）、优先级（Prioritize，按权重分配）、记录（Account，统计使用量）、控制（Control，挂起/恢复进程组）。

这些能力通过子系统实现，每个子系统负责一类资源。常用的子系统有 cpu（CPU 时间分配）、memory（内存使用量）、io（磁盘 I/O 带宽）、pids（进程数量）、cpuset（CPU 核心绑定）等。

cgroup 的初始化在内核启动阶段完成。start_kernel 函数调用 cgroup_init 函数，该函数注册 cgroup 文件系统类型并初始化各子系统。每个子系统通过 cgroup_subsys_init 宏在编译时注册到 cgroup_subsys[] 数组中，内核启动时依次调用各子系统的 css_alloc 和 css_online 回调函数完成初始化。当用户空间创建 cgroup 目录时，内核通过 cgroup_mkdir 函数处理，该函数分配新的 struct cgroup 结构，初始化各子系统的 CSS，然后在 kernfs 中创建对应的目录节点。

2. cgroup 文件系统

cgroup 通过虚拟文件系统 cgroupfs 暴露所有管理接口。cgroupfs 不是磁盘文件系统，而是一个基于 kernfs 的内存文件系统。cgroup v2 文件系统类型定义如下：

static struct file_system_type cgroup2_fs_type = {    .name            = "cgroup2",    .init_fs_context = cgroup_init_fs_context,    .parameters      = cgroup2_fs_parameters,    .kill_sb         = cgroup_kill_sb,    .fs_flags        = FS_USERNS_MOUNT,

};

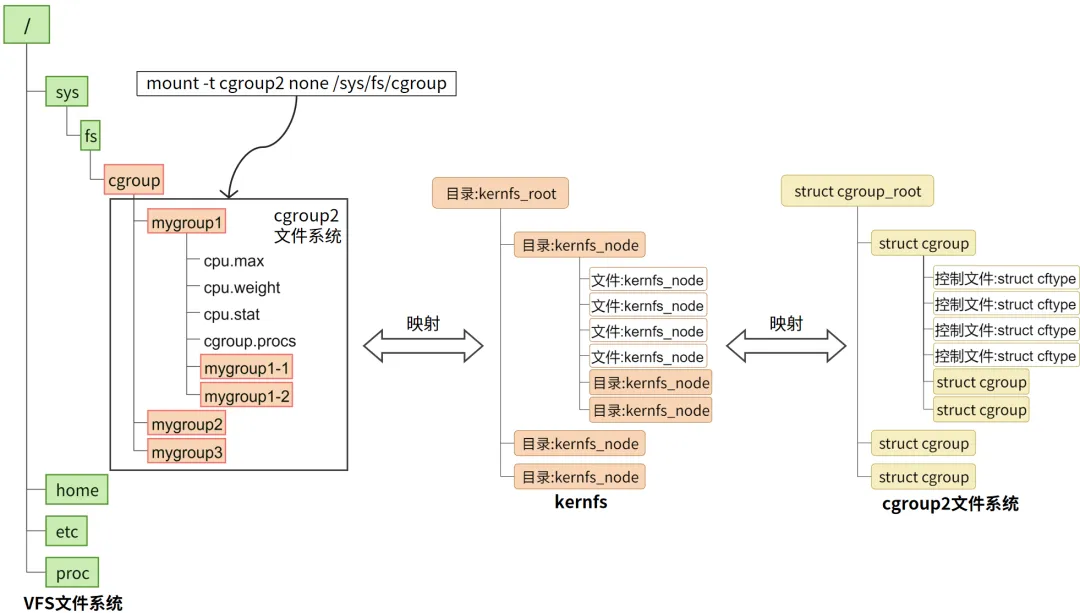

图1    cgroup 文件系统总览

cgroup v2 挂载在 /sys/fs/cgroup 路径下。cgroupfs 的核心设计理念是：目录即 cgroup，文件即控制接口。创建 cgroup 只需 mkdir，删除只需 rmdir，配置限制只需 echo 写入控制文件，查看使用情况只需 cat 读取控制文件。

kernfs 是 cgroupfs 的底层实现。kernfs 是 Linux 内核中专门为内核子系统提供文件系统支持的框架，它简化了虚拟文件系统的创建过程。cgroup 中的每个目录和文件在 kernfs 中都对应一个 struct kernfs_node 节点。当用户程序访问 cgroup 文件时，kernfs 负责将 VFS（虚拟文件系统）的调用路由到 cgroup 子系统的回调函数。

cgroupfs 中的控制文件分为两类：通用文件（所有 cgroup 都有，以 cgroup. 为前缀）和子系统文件（取决于启用的控制器）。通用文件主要有：

• cgroup.procs
  ：cgroup 中的进程 PID 列表。
• cgroup.controllers
  ：该 cgroup 可用的控制器列表。
• cgroup.subtree_control
  ：控制子 cgroup 启用哪些控制器。
• cgroup.events
  ：通知事件。
• cgroup.stat
  ：cgroup 统计信息。

以 memory 子系统为例，其主要控制文件有：

• memory.max
  ：硬限制，超过后触发 OOM。
• memory.high
  ：软限制，超过后内核开始积极回收内存。
• memory.low
  ：软保护，保证最低可用内存。
• memory.current
  ：当前内存使用量（只读）。
• memory.events
  ：事件计数器（oom、oom_kill、high、max 等）。
• memory.oom.group
  ：是否将整个 cgroup 作为 OOM 单元。

cgroup 控制文件的内核实现基于 struct cftype（cgroup file type）。struct cftype 定义了控制文件的名称、权限、读写回调函数等，其简化定义如下：

struct cftype {    char name[MAX_CFTYPE_NAME];    /* 文件名 */    unsigned long flags;            /* 标志位 */    unsigned int max_write_len;     /* 最大写入长度 */    struct cgroup_subsys *ss;       /* 所属子系统 */    struct list_head node;          /* 链表节点 */    /* 读回调：用户程序执行 cat 时调用 */    int (*seq_show)(struct seq_file *sf, void *v);    /* 写回调：用户程序执行 echo 时调用 */    ssize_t (*write)(struct kernfs_open_file *of,                     char *buf, size_t nbytes, loff_t off);};

当用户程序执行 cat /sys/fs/cgroup/myapp/memory.current 时，内核通过 struct cftype 的 seq_show 回调函数读取内存使用数据。当执行 echo 536870912 > memory.max 时，内核通过 write 回调函数设置内存上限。以 memory.max 为例，其 write 回调最终调用 mem_cgroup_write 函数，该函数将写入值设置到 struct mem_cgroup 的 memory.max 成员中。struct mem_cgroup 是 memory 子系统的核心数据结构，它记录了该 cgroup 的所有内存使用状态和限制参数。后续每次内存分配时，内核都会检查该 cgroup 的累计内存是否超限。一旦超限，内核会触发 OOM Killer 或直接触发内存回收。

CPU 子系统则与 CFS（完全公平调度器）深度集成。cpu.max 的格式是"配额 周期"，例如 100000 100000 表示每 100ms 的周期内最多使用 100ms 的 CPU 时间（即 1 核）。其内核实现通过 struct cfs_bandwidth 结构管理配额和周期。当配额耗尽时，调度器调用 throttle_cfs_rq 函数将该 cgroup 内进程的 CFS 运行队列挂起（throttle），直到下一个周期开始时调用 unthrottle_cfs_rq 恢复。这就是容器中 CPU 限流的根本原因。cpu.stat 文件中的 nr_throttled 字段记录了被限流的周期数，throttled_usec 字段记录了累计限流时间，这两个指标是排查 CPU 限流问题的关键依据。

来看一个完整的操作示例：

# 1. 创建 cgroupmkdir /sys/fs/cgroup/myapp# 2. 设置 CPU 限制：每 100ms 周期内最多 100ms（即 1 核）echo "100000 100000" > /sys/fs/cgroup/myapp/cpu.max# 3. 设置内存硬限制：512MBecho 536870912 > /sys/fs/cgroup/myapp/memory.max# 4. 设置内存软限制：400MBecho 419430400 > /sys/fs/cgroup/myapp/memory.high# 5. 限制最多 200 个进程echo 200 > /sys/fs/cgroup/myapp/pids.max# 6. 将进程（PID 12345）加入 cgroupecho 12345 > /sys/fs/cgroup/myapp/cgroup.procs# 7. 查看资源使用情况cat /sys/fs/cgroup/myapp/memory.currentcat /sys/fs/cgroup/myapp/memory.eventscat /sys/fs/cgroup/myapp/cpu.stat

3. cgroup 树形结构

cgroup 通过 struct cgroup 中的 parent、children、sibling 成员构成了树形层次结构。根节点是 /sys/fs/cgroup，代表整个系统的根 cgroup。子 cgroup 继承父 cgroup 的资源限制，子 cgroup 的资源使用量不能超过父 cgroup 的上限。cgroup 树形结构如下：

/sys/fs/cgroup/                    # 根 cgroup（系统全部资源）├── kubepods.slice/                # K8s 所有 Pod：12核 24GB│   ├── pod-aaa.slice/             # Pod A：2核 4GB│   │   ├── container1/            # 容器1：1核 2GB│   │   └── container2/            # 容器2：1核 2GB│   └── pod-bbb.slice/             # Pod B：4核 8GB│       └── container3/            # 容器3：4核 8GB├── system.slice/                  # 系统服务：2核 4GB└── kubelet.service/               # kubelet：2核 4GB

根 cgroup 拥有全部资源，kubepods.slice 从根分到 12 核 24GB，Pod A 从 kubepods 分到 2 核 4GB，容器1和容器2再从 Pod A 各分到 1 核 2GB。每一层的分配总和不超过父层级限额。

cgroup 树的核心特性是资源继承。内核在处理 cgroup 层级关系时，通过 cgroup_parent()等函数实现层级遍历和继承检查。当子 cgroup 设置资源限制时，内核会检查该限制是否超过父 cgroup 的上限。以 memory.max 为例，子 cgroup 的 memory.max 不能超过父 cgroup 的 memory.max。如果父 cgroup 的内存上限为 512MB，子 cgroup 最多也只能设置为 512MB，不能超过这个值。

在 cgroup v2 中，控制器需要在父层级通过 cgroup.subtree_control 显式启用，子 cgroup 才能使用对应的控制文件，操作示例如下：

# 在 myapp 下创建子 cgroupmkdir /sys/fs/cgroup/myapp/worker# 为子 cgroup 启用 cpu 和 memory 控制器echo "+cpu +memory" > /sys/fs/cgroup/myapp/cgroup.subtree_control# 子 cgroup 在父 cgroup 限额内进一步分配echo "50000 100000" > /sys/fs/cgroup/myapp/worker/cpu.max  # 0.5 核echo 268435456 > /sys/fs/cgroup/myapp/worker/memory.max    # 256MB# 将进程加入子 cgroupecho 12346 > /sys/fs/cgroup/myapp/worker/cgroup.procs

在 cgroup v2 统一层级下，一个进程在任意时刻只属于一个 cgroup。当把进程 PID 写入新 cgroup 的 cgroup.procs 时，内核通过 cgroup_attach_task 函数将进程从原 cgroup 迁移到新 cgroup。该函数首先查找或创建与新 cgroup 匹配的 css_set，然后更新进程 task_struct 中的 css_set 指针，使其指向新的 css_set。迁移完成后，进程的资源使用就会受到新 cgroup 的限制。

4. cgroup v1 和 v2

cgroup 经历了两个大版本：v1 和 v2。

4.1 cgroup v1

cgroup v1 采用"一个子系统一棵树"的架构。CPU、内存、I/O 等各自挂载在独立的层级树上，路径分别为 /sys/fs/cgroup/cpu/、/sys/fs/cgroup/memory/、/sys/fs/cgroup/blkio/ 等。v1 的文件系统类型定义如下：

static struct file_system_type cgroup_fs_type = {    .name            = "cgroup",    .init_fs_context = cgroup_init_fs_context,    .parameters      = cgroup1_fs_parameters,    .kill_sb         = cgroup_kill_sb,    .fs_flags        = FS_USERNS_MOUNT,};

v1 每棵树相互独立，一个进程在每棵树上可以独立归属到不同的 cgroup。这种设计看似灵活但却存在很多问题：

• 层级不一致
  ：不同子系统的 cgroup 树可以完全不同，难以统一管理。
• 接口割裂
  ：控制文件命名不统一，如 cpu.cfs_quota_us、memory.limit_in_bytes、blkio.throttle.read_bps_device，缺乏一致性。
• 进程归属混乱
  ：一个进程在每棵树上归属不同 cgroup，资源限制的关联关系非常复杂。
• 迁移开销大
  ：进程在 cgroup 之间移动时需要更新多个 css_set，开销大。

4.2 cgroup v2

cgroup v2 的核心变化是统一层级：所有子系统共享同一棵 cgroup 树，进程只归属于唯一一个 cgroup。

v2 在内核中引入了 struct cgroup_root 来管理统一的 cgroup 层级树：

struct cgroup_root {    struct kernfs_root *kf_root;    /* kernfs 根 */    unsigned int subsys_mask;       /* 启用的子系统掩码 */    int hierarchy_id;               /* 层级 ID */    struct cgroup cgrp;             /* 根 cgroup */    int nr_cgrps;                   /* cgroup 总数 */    struct list_head root_list;     /* 全局根链表 */    unsigned int flags;             /* 标志位 */    struct cgroupfs_opts opts;      /* 挂载选项 */};

struct cgroup_root 管理整个 cgroup 层级树的生命周期。subsys_mask 是一个位掩码，记录了该层级树启用了哪些子系统。cgrp 是根 cgroup，所有其他 cgroup 都是它的后代。整个系统中可以存在多个 cgroup_root，通过 root_list 链表串联，但在 v2 统一层级模式下通常只有一个。

v2 在接口设计上也更加规范：通用控制文件以 cgroup. 为前缀，子系统参数统一为 控制器.参数 格式（如 cpu.max、memory.max、io.max）。这种统一的命名规范大大降低了运维成本。此外，v2 还引入了多项改进：

• 支持线程级粒度控制（cgroup.threads 文件，配合 cgroup.type=threaded）。
• 内置 cgroup.stat 和 cgroup.events 监控文件，无需额外工具。
• 通过 BPF 实现设备控制（替代 v1 的 devices 子系统），更加灵活。
• 原生支持 memory.high 软限制，实现优雅降级——内存使用超过 memory.high 后内核开始积极回收，避免直接触发 OOM。
• 支持 memory.oom.group，将整个 cgroup 作为 OOM 单元，适用于容器场景。

4.3 v1 与 v2 对比

最后：
