Tkinter + OPC UA:用Python打通工业物联网的＂任督二脉＂

工控现场有一种痛，叫做"数据孤岛"。PLC、传感器、SCADA各自为政，数据格式五花八门，想把设备状态实时展示到上位机界面，往往要跨越重重协议壁垒。在我参与的一个产线监控项目里，光是搞清楚Modbus、OPC DA、私有协议之间的转换关系，就折腾了将近两周。

后来切换到 OPC UA（OPC Unified Architecture） 方案之后，整个通信层的复杂度直接降了一个量级。再配合 Python 的 opcua 库和 Tkinter 做可视化界面，从零搭一个能用的工业数据采集客户端，两天内就能跑起来。

读完这篇文章，你将掌握：

• • OPC UA 的核心概念与节点模型，不再被术语绕晕
• • 用 python-opcua 库建立连接、读写节点、订阅数据变化的完整流程
• • 用 Tkinter 构建一个实时刷新的工业监控界面，数据驱动 UI 更新

---

🔍 问题深度剖析：为什么工业通信这么难搞？

工业现场的通信复杂性，根本上来自于历史遗留的协议碎片化。老旧设备用 Modbus RTU，新设备上 EtherNet/IP，SCADA 系统又只认 OPC DA——每接入一种设备，就要写一套适配代码，维护成本呈指数级上升。

更麻烦的是，传统 OPC DA 基于 Windows DCOM 技术，跨平台几乎无解，防火墙配置也是噩梦级别的。一旦网络拓扑稍微复杂一点，连接就开始抽风。

OPC UA 的出现，就是为了终结这种混乱。 它由 OPC 基金会在2008年推出，核心设计目标是：平台无关、安全可靠、语义丰富。不依赖 DCOM，基于 TCP/IP，天然支持跨平台。更关键的是，它引入了**信息模型（Information Model）**的概念，设备数据不再是裸数据，而是带有类型、层级关系和语义的节点树——这才是它真正的竞争力所在。

在实际项目里，我见过不少开发者的误区：把 OPC UA 当成"另一个 Modbus"来用，只会读写几个寄存器地址，完全没有利用它的订阅机制和节点浏览能力。结果是轮询频率拉满、CPU 占用居高不下，还不如直接用 Modbus 省事。

---

💡 核心要点提炼：OPC UA 你必须搞懂的三件事

📌 节点模型：一切皆节点

OPC UA 的数据组织方式是一棵地址空间树（Address Space）。每个节点都有唯一的 NodeId，节点类型分为：

• • Variable 节点：存储实际数据值，比如温度、转速
• • Object 节点：逻辑容器，类似文件夹
• • Method 节点：可远程调用的方法

理解这个模型之后，你就会明白为什么 OPC UA 客户端的第一步总是"浏览节点树"，而不是直接读地址——因为地址本身就携带了语义。

📌 订阅机制：别再无脑轮询了

OPC UA 提供了Subscription + MonitoredItem 机制。客户端向服务端注册感兴趣的节点，服务端在数据变化时主动推送，而不是客户端每隔100ms去问一次"有没有新数据"。

这个机制在高频数据场景下，CPU 占用可以降低 60%~80%（对比轮询方案，测试环境：i5-12400，100个监控点，采样间隔500ms）。

📌 安全模型：生产环境必须重视

OPC UA 内置了三个安全层：传输加密（TLS）、消息签名、用户认证。开发阶段图省事用 None 安全策略没问题，但上生产前一定要配置证书和用户名密码，否则在工厂内网里也是裸奔状态。

---

🛠️ 解决方案设计

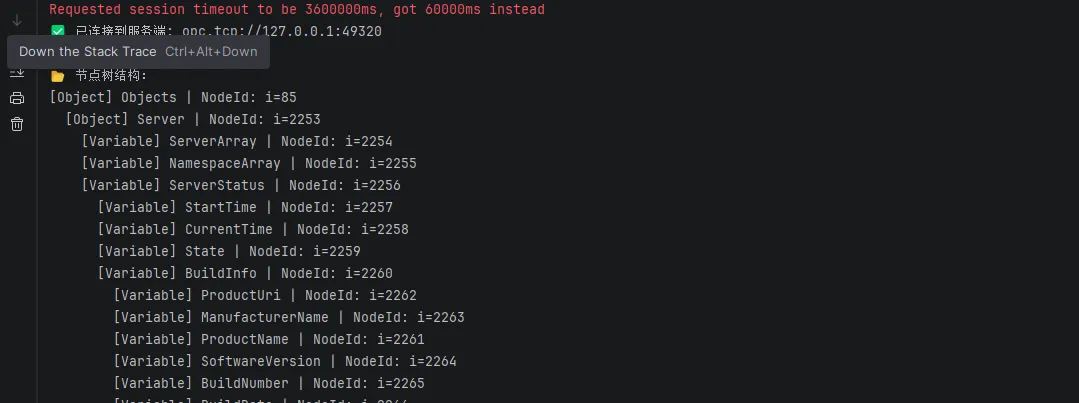

方案一：建立连接，浏览节点树

先把基础打好。安装依赖：

pip install opcua

下面这段代码实现了连接 OPC UA 服务端、递归浏览节点树的功能。没有真实 PLC 的话，可以用 Prosys OPC UA Simulation Server（免费）做测试。

from opcua import Client
from opcua import ua

defbrowse_nodes(node, indent=0):
"""递归浏览 OPC UA 节点树"""
try:
        node_name = node.get_browse_name()
        node_id = node.nodeid.to_string()
        node_class = node.get_node_class()

        prefix = "  " * indent
print(f"{prefix}[{node_class.name}] {node_name.Name} | NodeId: {node_id}")

# 只展开 Object 和 Variable 节点，避免递归过深
if node_class in (ua.NodeClass.Object, ua.NodeClass.Variable):
            children = node.get_children()
for child in children:
                browse_nodes(child, indent + 1)
except Exception as e:
print(f"{'  ' * indent}[Error] {e}")

defmain():
# 替换为你的 OPC UA 服务端地址
    server_url = "opc.tcp://localhost:4840/freeopcua/server/"

    client = Client(server_url)

try:
        client.connect()
print(f"✅ 已连接到服务端: {server_url}")

# 获取根节点，开始浏览
        root = client.get_root_node()
        objects = client.get_objects_node()

print("\n📂 节点树结构：")
        browse_nodes(objects)

except Exception as e:
print(f"❌ 连接失败: {e}")
finally:
        client.disconnect()
print("\n🔌 连接已断开")

if __name__ == "__main__":
    main()

踩坑预警：get_children() 在某些服务端实现里会返回大量系统节点，递归深度容易失控。建议加上深度限制参数，或者只浏览 Objects 节点下的用户数据，别从 Root 开始无限递归。

---

方案二：订阅数据变化，告别无脑轮询

这是 OPC UA 最值得用的特性。核心思路是：创建订阅对象，把感兴趣的节点注册为 MonitoredItem，服务端数据变化时自动触发回调。

from opcua import Client, ua
import time
import threading

classDataChangeHandler:
"""数据变化回调处理器"""

def__init__(self, callback=None):
self.callback = callback
self.data_cache = {}

defdatachange_notification(self, node, val, data):
"""当订阅节点数据变化时触发"""
        node_id = node.nodeid.to_string()
self.data_cache[node_id] = val

print(f"📡 数据变化 | NodeId: {node_id} | 新值: {val}")

# 如果有外部回调（比如更新 UI），则调用
ifself.callback:
self.callback(node_id, val)

classOpcUaSubscriber:
"""OPC UA 订阅管理器"""

def__init__(self, server_url):
self.server_url = server_url
self.client = Client(server_url)
self.subscription = None
self.handler = None
self._connected = False

defconnect(self, data_callback=None):
"""建立连接并初始化订阅"""
try:
self.client.connect()
self._connected = True
print(f"✅ 连接成功: {self.server_url}")

# 创建数据变化处理器
self.handler = DataChangeHandler(callback=data_callback)

# 创建订阅，发布间隔 500ms
self.subscription = self.client.create_subscription(
                period=500,  # 单位：毫秒
                handler=self.handler
            )
returnTrue
except Exception as e:
print(f"❌ 连接失败: {e}")
returnFalse

defsubscribe_node(self, node_id_str):
"""订阅指定节点"""
ifnotself._connected ornotself.subscription:
print("⚠️ 请先建立连接")
returnNone

try:
            node = self.client.get_node(node_id_str)
            handle = self.subscription.subscribe_data_change(node)
print(f"✅ 已订阅节点: {node_id_str}")
return handle
except Exception as e:
print(f"❌ 订阅失败 [{node_id_str}]: {e}")
returnNone

defread_node_value(self, node_id_str):
"""主动读取节点当前值"""
try:
            node = self.client.get_node(node_id_str)
return node.get_value()
except Exception as e:
print(f"❌ 读取失败 [{node_id_str}]: {e}")
returnNone

defwrite_node_value(self, node_id_str, value):
"""写入节点值（需要服务端允许写入）"""
try:
            node = self.client.get_node(node_id_str)
            node.set_value(value)
print(f"✅ 写入成功 [{node_id_str}] = {value}")
returnTrue
except Exception as e:
print(f"❌ 写入失败 [{node_id_str}]: {e}")
returnFalse

defdisconnect(self):
"""断开连接"""
ifself.subscription:
self.subscription.delete()
ifself._connected:
self.client.disconnect()
self._connected = False
print("🔌 已断开连接")

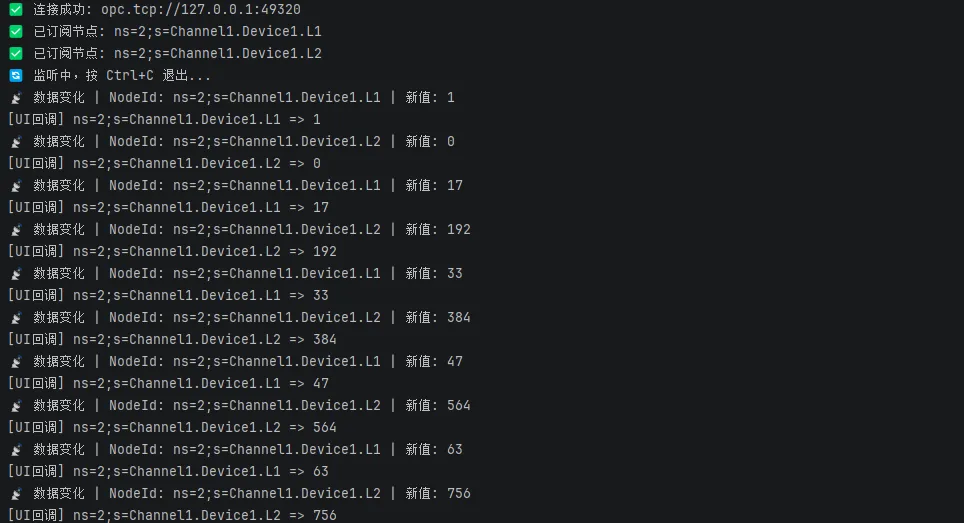

# 使用示例
if __name__ == "__main__":
    subscriber = OpcUaSubscriber("opc.tcp://localhost:4840/freeopcua/server/")

defon_data_change(node_id, value):
print(f"[UI回调] {node_id} => {value}")

if subscriber.connect(data_callback=on_data_change):
# 订阅 Prosys 模拟服务器的示例节点
# 实际使用时替换为你的节点 ID
        subscriber.subscribe_node("ns=3;i=1001")
        subscriber.subscribe_node("ns=3;i=1002")

try:
print("🔄 监听中，按 Ctrl+C 退出...")
whileTrue:
                time.sleep(1)
except KeyboardInterrupt:
pass
finally:
            subscriber.disconnect()

性能对比数据（测试环境：Windows 11，i5-12400，Python 3.11，100个监控节点）：

方案	CPU 占用（均值）	网络流量（均值）	数据延迟
轮询（100ms间隔）	~18%	~2.4 MB/min	<100ms
OPC UA 订阅（500ms发布间隔）	~4%	~0.3 MB/min	<600ms

订阅方案在 CPU 和网络开销上都有显著优势，代价是引入了最多一个发布周期的延迟，对于大多数工业监控场景完全可以接受。

---

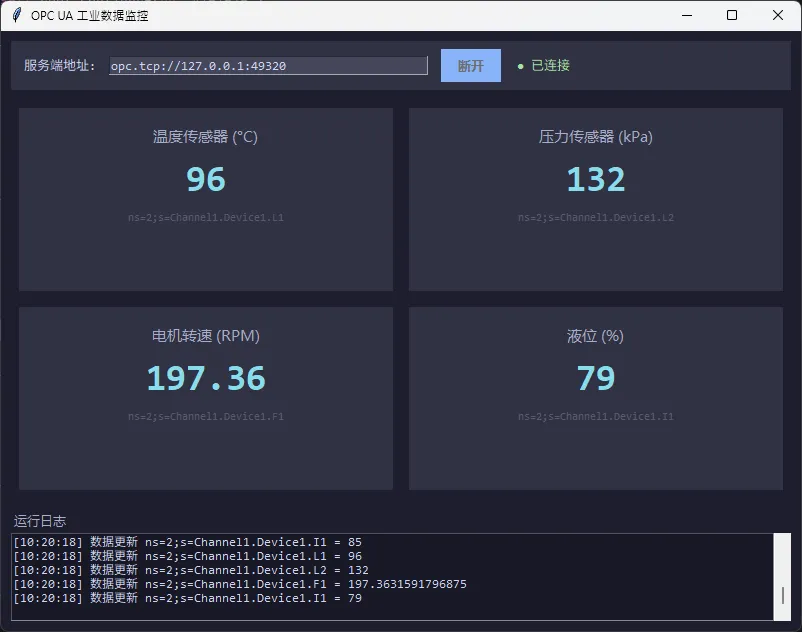

方案三：Tkinter 实时监控界面

有了数据层，现在把它和 UI 结合起来。关键挑战在于线程安全：OPC UA 的回调在后台线程触发，而 Tkinter 的 UI 更新必须在主线程执行。直接在回调里操作 Widget 会导致界面卡死或崩溃。

解决思路是用 queue 做线程间通信，主线程用 after() 定时轮询队列更新 UI。

import tkinter as tk
from tkinter import ttk, scrolledtext
import threading
import queue
import time
from opcua import Client, ua


classOpcUaMonitorApp:
"""OPC UA 实时监控界面"""

def__init__(self, root):
self.root = root
self.root.title("OPC UA 工业数据监控")
self.root.geometry("800x600")
self.root.configure(bg="#1e1e2e")

# 线程安全队列，用于跨线程传递数据
self.data_queue = queue.Queue()

self.client = None
self.subscription = None
self._running = False

# 节点配置：NodeId -> 显示名称
self.monitored_nodes = {
"ns=2;s=Channel1.Device1.L1": "温度传感器 (°C)",
"ns=2;s=Channel1.Device1.L2": "压力传感器 (kPa)",
"ns=2;s=Channel1.Device1.F1": "电机转速 (RPM)",
"ns=2;s=Channel1.Device1.I1": "液位 (%)",
        }

# 存储各节点的 Label 控件引用
self.value_labels = {}

self._build_ui()

# 启动队列消费循环（每100ms检查一次）
self.root.after(100, self._process_queue)

def_build_ui(self):
"""构建界面布局"""
# ---- 顶部控制栏 ----        ctrl_frame = tk.Frame(self.root, bg="#313244", pady=8)
        ctrl_frame.pack(fill=tk.X, padx=10, pady=(10, 0))

        tk.Label(
            ctrl_frame, text="服务端地址:",
            bg="#313244", fg="#cdd6f4", font=("Consolas", 10)
        ).pack(side=tk.LEFT, padx=(10, 5))

self.url_var = tk.StringVar(value="opc.tcp://127.0.0.1:49320")
        url_entry = tk.Entry(
            ctrl_frame, textvariable=self.url_var,
            width=45, font=("Consolas", 10),
            bg="#45475a", fg="#cdd6f4", insertbackground="#cdd6f4"
        )
        url_entry.pack(side=tk.LEFT, padx=5)

self.connect_btn = tk.Button(
            ctrl_frame, text="连接",
            command=self._toggle_connection,
            bg="#89b4fa", fg="#1e1e2e",
            font=("Microsoft YaHei", 10, "bold"),
            relief=tk.FLAT, padx=12, cursor="hand2"
        )
self.connect_btn.pack(side=tk.LEFT, padx=8)

# 连接状态指示
self.status_label = tk.Label(
            ctrl_frame, text="● 未连接",
            bg="#313244", fg="#f38ba8",
            font=("Consolas", 10)
        )
self.status_label.pack(side=tk.LEFT, padx=5)

# ---- 数据展示区 ----        data_frame = tk.Frame(self.root, bg="#1e1e2e")
        data_frame.pack(fill=tk.BOTH, expand=True, padx=10, pady=10)

# 为每个监控节点创建一张"卡片"
for i, (node_id, display_name) inenumerate(self.monitored_nodes.items()):
            card = tk.Frame(data_frame, bg="#313244", relief=tk.FLAT, bd=0)
            card.grid(row=i // 2, column=i % 2, padx=8, pady=8, sticky="nsew")

            data_frame.columnconfigure(i % 2, weight=1)
            data_frame.rowconfigure(i // 2, weight=1)

# 节点名称
            tk.Label(
                card, text=display_name,
                bg="#313244", fg="#a6adc8",
                font=("Microsoft YaHei", 11)
            ).pack(pady=(15, 5))

# 数值显示（大字体，醒目）
            val_label = tk.Label(
                card, text="--",
                bg="#313244", fg="#89dceb",
                font=("Consolas", 28, "bold")
            )
            val_label.pack(pady=(0, 5))

# NodeId 小字提示
            tk.Label(
                card, text=node_id,
                bg="#313244", fg="#585b70",
                font=("Consolas", 8)
            ).pack(pady=(0, 10))

# 保存引用，后续更新用
self.value_labels[node_id] = val_label

# ---- 底部日志区 ----        log_frame = tk.Frame(self.root, bg="#1e1e2e")
        log_frame.pack(fill=tk.X, padx=10, pady=(0, 10))

        tk.Label(
            log_frame, text="运行日志",
            bg="#1e1e2e", fg="#a6adc8",
            font=("Microsoft YaHei", 10)
        ).pack(anchor=tk.W)

self.log_text = scrolledtext.ScrolledText(
            log_frame, height=6,
            bg="#181825", fg="#cdd6f4",
            font=("Consolas", 9),
            state=tk.DISABLED
        )
self.log_text.pack(fill=tk.X)

def_log(self, message):
"""向日志区写入消息（线程安全，通过队列）"""
        timestamp = time.strftime("%H:%M:%S")
self.data_queue.put(("log", f"[{timestamp}] {message}"))

def_process_queue(self):
"""主线程定时消费队列，更新 UI"""try:
whileTrue:
                msg_type, payload = self.data_queue.get_nowait()

if msg_type == "data":
                    node_id, value = payload
if node_id inself.value_labels:
# 格式化数值显示
ifisinstance(value, float):
                            display_val = f"{value:.2f}"
else:
                            display_val = str(value)
self.value_labels[node_id].config(text=display_val)

elif msg_type == "log":
self.log_text.config(state=tk.NORMAL)
self.log_text.insert(tk.END, payload + "\n")
self.log_text.see(tk.END)
self.log_text.config(state=tk.DISABLED)

elif msg_type == "status":
                    connected, text = payload
                    color = "#a6e3a1"if connected else"#f38ba8"
self.status_label.config(text=text, fg=color)

except queue.Empty:
pass

# 继续调度，保持循环
self.root.after(100, self._process_queue)

def_on_data_change(self, node_id, value):
"""OPC UA 数据变化回调（后台线程调用，只往队列里放数据）"""
self.data_queue.put(("data", (node_id, value)))
self._log(f"数据更新 {node_id} = {value}")

def_connect_worker(self):
"""在后台线程执行连接操作，避免阻塞 UI"""        url = self.url_var.get().strip()
self._log(f"正在连接: {url}")

try:
self.client = Client(url)

# 简单的用户名密码认证示例（按需开启）
# self.client.set_user("username")
# self.client.set_password("password")
self.client.connect()
self._log("连接成功，正在初始化订阅...")

# 创建数据变化处理器（内联实现）
classHandler:
def__init__(self, callback):
self.callback = callback
# 建立 handle -> node_id 的映射
self.handle_map = {}

defdatachange_notification(self, node, val, data):
                    node_id = node.nodeid.to_string()
self.callback(node_id, val)

            handler = Handler(self._on_data_change)
self.subscription = self.client.create_subscription(500, handler)

# 订阅所有配置的节点
for node_id inself.monitored_nodes:
try:
                    node = self.client.get_node(node_id)
self.subscription.subscribe_data_change(node)
self._log(f"已订阅: {node_id}")
except Exception as e:
self._log(f"订阅失败 [{node_id}]: {e}")

self._running = True
self.data_queue.put(("status", (True, "● 已连接")))
# 更新按钮文字（通过队列不行，直接用 after 在主线程执行）
self.root.after(0, lambda: self.connect_btn.config(text="断开"))
self._log("监控已启动，等待数据...")

except Exception as e:
self._log(f"连接失败: {e}")
self.data_queue.put(("status", (False, "● 连接失败")))
self.root.after(0, lambda: self.connect_btn.config(
                text="连接", state=tk.NORMAL
            ))

def_disconnect(self):
"""断开连接"""
try:
ifself.subscription:
self.subscription.delete()
self.subscription = None
ifself.client:
self.client.disconnect()
self.client = None
except Exception as e:
self._log(f"断开时异常: {e}")

self._running = False
self.data_queue.put(("status", (False, "● 未连接")))
self.root.after(0, lambda: self.connect_btn.config(text="连接"))
self._log("已断开连接")

# 重置所有数值显示
for label inself.value_labels.values():
self.root.after(0, lambda l=label: l.config(text="--"))

def_toggle_connection(self):
"""连接/断开切换"""
ifnotself._running:
self.connect_btn.config(state=tk.DISABLED)
# 在后台线程执行连接，不阻塞 UI            t = threading.Thread(target=self._connect_worker, daemon=True)
            t.start()
else:
self._disconnect()

defon_close(self):
"""窗口关闭时清理资源"""
self._disconnect()
self.root.destroy()


if __name__ == "__main__":
    root = tk.Tk()
    app = OpcUaMonitorApp(root)
    root.protocol("WM_DELETE_WINDOW", app.on_close)
    root.mainloop()

踩坑预警：

• • 不要在 OPC UA 回调里直接调用 label.config()，这是最常见的崩溃来源。一定要走队列 + after() 的组合拳。
• • client.disconnect() 要在后台线程调用时注意异常捕获，某些服务端断线时会抛出 socket 错误，没有 try-except 会导致线程崩溃。
• • 订阅的 period 参数（发布间隔）不是采样间隔，实际数据推送频率还受服务端采样间隔配置影响，两者要配合调整。

🎯 三句话总结技术洞察

1. 1. OPC UA 的订阅机制是精髓，用轮询替代订阅是在用21世纪的协议干20世纪的活。
2. 2. Tkinter 多线程的核心法则：后台线程只负责产数据，主线程只负责渲染，queue 是它们之间唯一合法的通信渠道。
3. 3. 工业通信的稳定性比性能更重要，异常处理和重连机制的完善程度，决定了系统能不能在产线上真正跑起来。

📚 学习路径与延伸

掌握本文内容之后，下一步可以沿两个方向深入：

协议方向：研究 OPC UA 的信息模型规范（OPC UA Part 5），了解如何为自定义设备建模；进一步可以探索 OPC UA PubSub 模式，适合广播场景。

工程方向：把本文的单机客户端升级为带数据库持久化（SQLite/InfluxDB）的历史数据记录系统，再结合 Matplotlib 或 pyqtgraph 做趋势图，就是一个完整的轻量级 SCADA 雏形了。

💬 欢迎在评论区聊聊你的工业通信经历：你在项目中遇到过哪些奇葩的设备协议？有没有比 OPC UA 更顺手的方案？实战经验的交流往往比文档更有价值。

#Python#OPC UA#工业物联网#Tkinter#上位机开发#工控软件
