车载测试自制 CAN 上位机!Python+PySide 可视化工具,告别笨重商用软件

做车载总线测试的小伙伴谁懂？调试 CAN 总线每次都要打开 CANoe、周立功官方客户端这类重型软件，企业授权费贵、多台工控机部署麻烦，界面堆满无关功能，简单抓包发报文也要点五六层菜单。

做中控、动力 ECU 台架测试，临时要抓整车报文、下发控制指令，来回切换工具，一半时间耗在软件配置上。今天分享一套自研轻量化 CAN 调试上位机，基于 PySide 可视化界面开发，搭配 ZLG USB-CAN 硬件，纯 Python 脚本，低配工控机、笔记本都能跑。

市面工具三大槽点
1. 收费授权：CANoe 单设备授权成本高，小型测试团队批量使用压力大；
2. 臃肿繁杂：几百个菜单功能，只抓报文也要加载庞大内核，低配工控机卡顿；
3. 拓展受限：想对接自动化脚本、定时下发测试帧，需要付费插件或复杂二次开发。

自研上位机核心亮点
✅ 可视化图形界面，下拉一键切换 USBCAN-I / USBCAN-II 硬件
✅ 车载专用波特率内置，250K 车身总线、500 动力总线无需手动计算时序
✅ 定时器自动轮询总线，实时打印十六进制报文日志，所见即所得
✅ 轻量化无授权，Python 环境装好即可拷贝运行，台架多设备随便部署
✅ 高拓展框架：预留发报文、日志导出、报文过滤、对接 Airtest 车载自动化接口

整套工具分为两层，完全解耦，改界面不用动硬件逻辑，新增功能不用重构全部代码：

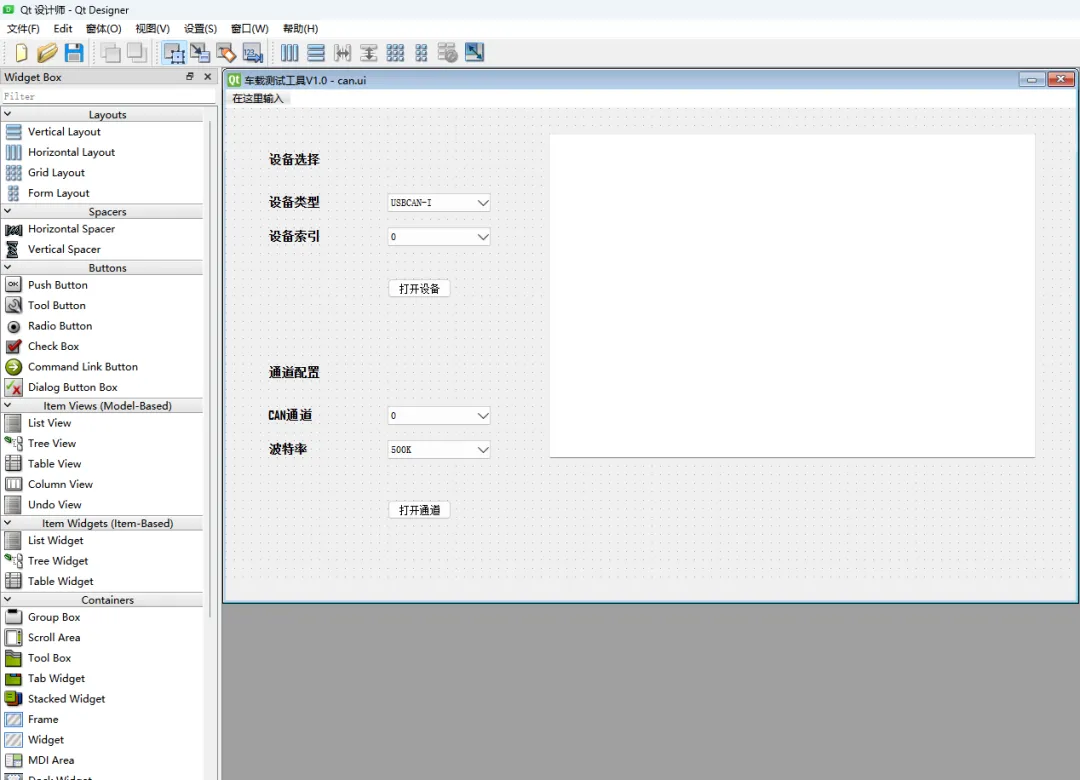

1、UI 展示层（PySide）

Qt 可视化 UI 文件承载所有页面控件，只负责接收用户点击、下拉选择、展示报文日志，不包含任何硬件读写逻辑。

2、CAN 驱动封装层

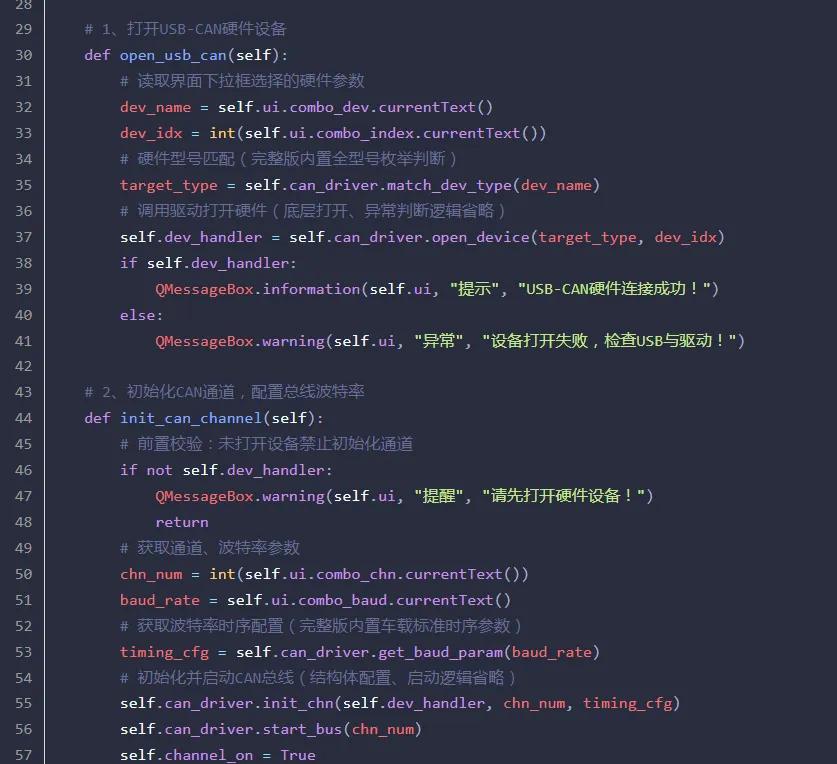

   统一封装 ZLG 硬件底层操作，把打开设备、初始化通道、收发报文封装成独立函数，屏蔽复杂句柄、结构体，上层 UI 直接调用。

运行环境要求：
Python3.8 及以上 + PySide2 + zlgcan 驱动包 + ZLG USB-CAN 硬件

1. 硬件接线：USB-CAN 设备插电脑，CAN\_H、CAN_L 对接整车 / 台架总线，两端接 120Ω 终端电阻；
2. 打开程序，在上方下拉框选择硬件型号、设备编号；
3. 点击【打开设备】，弹窗提示连接正常；
4. 选择 CAN 通道与对应车载波特率（动力 500K / 车身 250K），点击【启动通道】；
5. 通道开启后，下方日志面板自动刷新总线上所有 ECU 报文，无需手动刷新。

示例日志输出效果：
【接收报文】CAN-ID:0x0320 数据：00 22 56 00 00 00 00 00
【接收报文】CAN-ID:0x0108 数据：12 00 00 78 00 00 00 00
