Linux下SPI NAND Flash 适配:从 U-Boot 到Kernel (新增国产东芯DS35X系列型号)

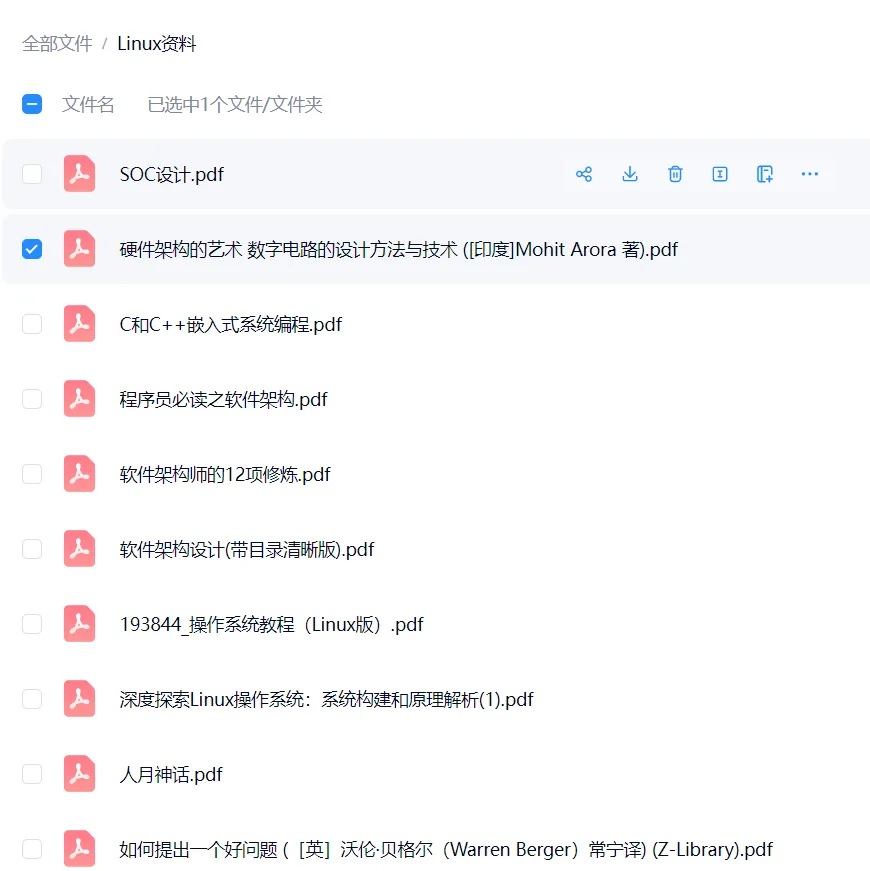

关注公众号, 即可获得与Linux相关的电子书籍(含《硬件架构的艺术》)以及常用开发工具，文末有文档清单，本公众号提供的电子书均只可作为个人学习使用，不可用做商业用途。

一 前沿

1.1 为什么要适配新 Flash？

在嵌入式产品生命周期中，由于以下原因经常需要更换 Flash 型号：

• 供应链调整：原型号停产或涨价
• 成本优化：替换为性价比更高的型号
• 性能升级：采用更新技术的 Flash

1.2 本文适用范围

• 平台：君正（Ingenic）xBurst A1 系列 SoC
• Boot 流程：SPL → U-Boot → Linux Kernel
• Flash 类型：SPI NAND Flash
• 涉及代码：工具链、SPL、U-Boot、Linux 内核驱动

二 前置准备

2.1 获取新 Flash 数据手册

数据手册是适配工作的唯一权威依据。需要从手册中提取以下关键参数（以 DS35Q1GB 为例）：

2.2 对比新旧型号差异

⚠️ 特别注意：即使是同一厂商的不同型号，ECC 状态寄存器定义也可能不同。0x71 只用 2 位，0xF1 用 3 位——这是适配过程中最容易踩的坑。

三 阶段一：SPL/U-Boot 适配

3.1 代码结构总览

├── tools/ingenic-tools/│   ├── nand_device/│   │   ├── dosilicon_nand.c      ← 【修改点 1】厂商参数定义│   │   ├── winbond_nand.c│   │   └── ...│   ├── sfc_nand_params.c         ← 参数生成工具源码│   └── Makefile│├── include/generated/│   └── sfc_nand_params.h         ← 【DO NOT MODIFY】自动生成│└── common/spl/    └── spl_sfc_nand.c            ← SPL NAND 加载逻辑

3.2 参数生成流程

nand_device/*_nand.c       ↓ (编译工具)sfc_nand_params 可执行文件       ↓ (执行生成)include/generated/sfc_nand_params.h  ← 被 SPL/U-Boot 包含

⚠️ 关键原则：generated/ 目录下的文件禁止手动修改，会被 make clean 覆盖。所有修改必须在源文件 nand_device/*_nand.c 中进行。

3.3 修改点详解

文件：tools/ingenic-tools/nand_device/dosilicon_nand.c

Step 1：定义 ECC 错误状态数组

/* 原有型号 ECC 状态 */staticunsignedchar ds_x1ga[] = {0x2};/* 新增型号 ECC 状态（同样是检测 0x2 为不可纠正错误） */staticunsignedchar ds_x1gb_33v[] = {0x2};  // 3.3V 版本staticunsignedchar ds_x1gb_18v[] = {0x2};  // 1.8V 版本

Step 2：在 device[] 数组中添加新条目

staticstructdevice_structdevice[] = {/* 原有型号 - 保持不变 */    DEVICE_STRUCT(0x71, 2048, 2, 4, 2, 1, ds_x1ga),/* ===== 新增 DS35Q1GB ===== */    DEVICE_STRUCT(0xF1,       // device_id（来自数据手册 Table 3.2）2048,       // pagesize（2KB）2,          // addr_len（列地址 12 位）4,          // ecc_bit（从 bit4 开始）3,          // bit_counts（ECC_S[2:0] 占 3 位）← 关键！1,          // eccstat_count（检测 1 个错误状态）        ds_x1gb_33v // eccerrstatus（{0x2} = 不可纠正错误）    ),/* ===== 新增 DS35M1GB ===== */    DEVICE_STRUCT(0xA1, 2048, 2, 4, 3, 1, ds_x1gb_18v),};

Step 3：重新编译

# 重新生成参数工具make tools/ingenic-tools/sfc_nand_params# 全量编译make cleanmake

3.4 验证方法

烧录后串口输出应显示：

SFC_NAND: ****sfc init!Note: nand manufactory name [DS35Q1GB]   ← 识别成功！Board: ISVP (Ingenic xBurst A1 Soc)DRAM:  512 MiBNAND:  0 MiB

如果看到 ERR: don't support this kind of nand device，说明参数表中没有匹配的 ID，需要检查 device_id 是否正确。

四 阶段二：Linux 内核适配

4.1 代码位置

drivers/mtd/nand/spi/ingenic/dosilicon_nand.c

4.2 修改点详解

文件：drivers/mtd/nand/spi/ingenic/dosilicon_nand.c

Step 1：在参数数组中添加新条目

staticstructingenic_sfcnand_base_paramdosilicon_param[] = {/* 原有型号保持不动 */    [0] = { /* DS35X1GAXXX */ },    [1] = { /* DS35Q2GAXXX */ },/* ===== 新增 DS35Q1GB ===== */    [2] = {        .pagesize = 2 * 1024,        .blocksize = 2 * 1024 * 64,        .oobsize = 128,                    /* ← 注意：新款是 128 字节 */        .flashsize = 2 * 1024 * 64 * 1024, /* 1Gbit */        .tHOLD  = THOLD,        .tSETUP = TSETUP,        .tSHSL_R = TSHSL_R,        .tSHSL_W = TSHSL_W,        .tRD = 90,    /* 数据手册 Table 4.6 */        .tPP = TPP,        .tBE = TBE,        .plane_select = 0,   /* 1Gbit 单 Plane */        .ecc_max = 0x8,      /* 8-bit ECC */        .need_quad = 1,      /* 支持 Quad SPI */    },/* ===== 新增 DS35M1GB ===== */    [3] = {        .pagesize = 2 * 1024,        .blocksize = 2 * 1024 * 64,        .oobsize = 128,        .flashsize = 2 * 1024 * 64 * 1024,        .tHOLD  = THOLD,        .tSETUP = TSETUP,        .tSHSL_R = TSHSL_R,        .tSHSL_W = TSHSL_W,        .tRD = 90,        .tPP = TPP,        .tBE = TBE,        .plane_select = 0,        .ecc_max = 0x8,        .need_quad = 1,    },};

Step 2：在设备 ID 列表中添加匹配

staticstructdevice_id_structdevice_id[] = {    DEVICE_ID_STRUCT(0x71, "DS35X1GAXXX", &dosilicon_param[0]),    DEVICE_ID_STRUCT(0x72, "DS35Q2GAXXX", &dosilicon_param[1]),    DEVICE_ID_STRUCT(0xF1, "DS35Q1GB", &dosilicon_param[2]),   /* 新增 */    DEVICE_ID_STRUCT(0xA1, "DS35M1GB", &dosilicon_param[3]),   /* 新增 */};

Step 3：更新 CDT 参数获取函数

staticcdt_params_t *dosilicon_get_cdt_params(struct sfc_flash *flash, uint8_t device_id){    CDT_PARAMS_INIT(dosilicon_nand->cdt_params);switch(device_id) {case0x71:case0x72:case0xF1:    /* 新增 */case0xA1:    /* 新增 */break;default:        dev_err(flash->dev, "device_id err: 0x%02x\n", device_id);returnNULL;    }return &dosilicon_nand->cdt_params;}

Step 4：更新 ECC 状态处理函数（关键！）

staticinlineintdeal_ecc_status(struct sfc_flash *flash, uint8_t device_id, uint8_t ecc_status){int ret = 0;switch(device_id) {/* 旧型号 0x71：ECC 状态只用 2 位 */case0x71:switch((ecc_status >> 0x4) & 0x3) {case0x2:            dev_err(flash->dev, "ECC >8 bits error, uncorrectable.\n");            ret = -EBADMSG;break;default:            ret = 0;        }break;/*      * 新型号 0x72/0xF1/0xA1：ECC 状态用 3 位（ECC_S[2:0]）     * 根据数据手册 Table 3.6     */case0x72:case0xF1:    /* 新增 */case0xA1:    /* 新增 */switch((ecc_status >> 0x4) & 0x7) {case0x0:  /* 0 error */            ret = 0;break;case0x1:  /* 1-3 bits corrected */case0x3:  /* 4-6 bits corrected */case0x5:  /* 7-8 bits corrected */            ret = 0;break;case0x2:  /* >8 bits uncorrectable */            dev_err(flash->dev, "ECC >8 bits error, uncorrectable.\n");            ret = -EBADMSG;break;default:   /* Reserved */            dev_err(flash->dev, "Unknown ECC status: 0x%x\n",                    (ecc_status >> 0x4) & 0x7);            ret = -EIO;break;        }break;default:        dev_err(flash->dev, "device_id err: 0x%02x\n", device_id);        ret = -EIO;    }return ret;}

4.3 验证方法

内核启动日志应显示：

[    0.000000] SFC_NAND: ****sfc init![    0.000000] Note: nand manufactory name [DS35Q1GB][    0.000000] Creating 1 MTD partitions on "spi-nand0":[    0.000000] 0x000000000000-0x000001000000 : "spi_nand"

五 完整流程总结

5.1 新增 Flash 适配清单

graph TD    A[获取数据手册] --> B[提取关键参数]    B --> C[对比新旧型号差异]    C --> D{差异点}    D -->|Device ID| E[修改 ID 匹配表]    D -->|OOB Size| F[更新备用区大小]    D -->|ECC 位宽| G[更新 ECC 解析逻辑]    D -->|时序参数| H[更新 tRD/tPP/tBE]    E --> I[修改 SPL/U-Boot 工具数据源]    F --> I    G --> I    H --> I    I --> J[重新编译工具和固件]    J --> K[烧录验证 SPL/U-Boot]    K --> L[修改 Linux 内核驱动]    L --> M[重新编译内核]    M --> N[烧录验证内核]    N --> O[功能测试]

5.2 关键参数对照表

5.3 调试排错 Checklist

5.4 路径速查表

六 踩坑经验与最佳实践

✅ 经验总结

1. 永远不要修改 generated/ 目录下的文件

• 这些文件由工具自动生成，make clean 后会被覆盖
• 正确做法：修改工具的数据源文件

2. 数据手册是唯一权威

• 即使是同一厂商的不同型号，参数也可能不同
• ECC 状态寄存器定义必须逐位核对

3. 新旧型号对比要全面

• 不要只看 ID，还要看 OOB 大小、ECC 位宽、时序参数等
• 本例中 0x71（2 位）和 0xF1（3 位）的 ECC 位宽差异是最大陷阱

4. SPL/U-Boot 和内核的参数必须一致

• 两处修改的 pagesize、oobsize、ecc_max 必须相同
• 建议对照数据手册逐项检查

❌ 容易踩的坑

1. 误以为可以直接修改 sfc_nand_params.h

• 结果：重新编译后被覆盖
• 教训：先理解代码生成流程

2. 忽略了 bit_counts 参数

• 结果：ECC 校验逻辑错位，数据读取异常
• 教训：仔细对比新旧型号的 ECC 状态寄存器

3. 混淆了 addr_len 的含义

• 误以为需要改为 3 字节
• 实际：该字段表示列地址长度（固定 2 字节）
• 教训：理解每个参数的实际含义

4. 内核和 SPL 的修改不同步

• 结果：SPL 能识别但内核不能
• 教训：两处都要修改，保持一致

七 验证测试命令

7.1 SPL/U-Boot 验证

# 烧录后观察串口输出# 预期看到：Note: nand manufactory name [DS35Q1GB]

7.2 Linux 内核验证

# 查看 MTD 分区cat /proc/mtd# 测试读写flash_erase /dev/mtd0 0 0dd if=/dev/urandom of=/tmp/test.bin bs=1M count=1flashcp /tmp/test.bin /dev/mtd0cmp /tmp/test.bin /tmp/read.bin# 查看内核日志dmesg | grep -i nanddmesg | grep -i ecc

八 总结

本文以 DS35Q1GA → DS35Q1GB 升级为例，完整记录了 SPI NAND Flash 适配的全链路过程：

1. 准备阶段：获取数据手册，提取关键参数，对比新旧差异
2. SPL/U-Boot 适配：修改工具数据源，重新生成参数表
3. Linux 内核适配：修改驱动参数数组和 ECC 解析逻辑
4. 验证测试：确认识别、读写、ECC 功能正常

这套方法论可以复用到其他 SPI NAND Flash 型号的适配中。关键在于：

• 找到正确的修改位置（工具数据源，而非生成文件）
• 核对关键参数（尤其是 ECC 状态寄存器定义）
• 保持 SPL/U-Boot 和内核一致
