有限元多工况力载荷怎么批量导入？用 Python 创建 ANSYS Mechanical Force 并记录日志

需求描述：力载荷一多，创建和记录都容易乱

大家好，我是小郭老师，中科院硕士，长期从事 ANSYS 二次开发与仿真流程自动化，曾帮助多个研究所、研究院、国企和大型企业完成 ANSYS 二次开发项目。

在 Mechanical 的有限元数值计算场景中，多载荷建模同时涉及载荷对象、作用域和时程数据，三者需要保持清晰的映射关系。

当模型中存在多测点或多工况时，每个 Force 都需要回查到来源 CSV、目标 Named Selection 和创建状态。

工程模型里如果有几十个时程力载荷，手工创建 Force 对象会非常容易出错：文件名和载荷名对不上，Fx、Fy、Fz 列读取错，某个载荷到底绑定到哪个 Named Selection 也没有记录。后面复核时，只看 Mechanical 树，很难知道每个 Force 来自哪个 CSV。

本文用 Python 批量读取 CSV 文件，创建 Force 对象，并同步输出创建日志。日志保存文件名、Force 名称、Named Selection、处理状态和错误信息，方便沿着文件映射关系复核模型。

脚本实现思路

脚本先从指定文件夹读取多个 CSV 文件，识别 Time、Fx、Fy、Fz 列；随后每个文件对应创建一个 Force 对象，并把文件名、载荷名、Named Selection、创建状态和错误信息写入日志。

它适合载荷文件格式和作用域规则相对统一的项目。当前脚本把所有 Force 绑定到同一个 Named Selection，接入具体模型前要先确认 ns_force 的名称和作用域是否符合项目规则。

脚本会修改当前模型，运行前先保存工程。列名通过关键字匹配，作用域由 ns_force 固定指定；接入正式批处理前，先用少量 CSV 检查列名、单位、载荷方向和对象绑定。

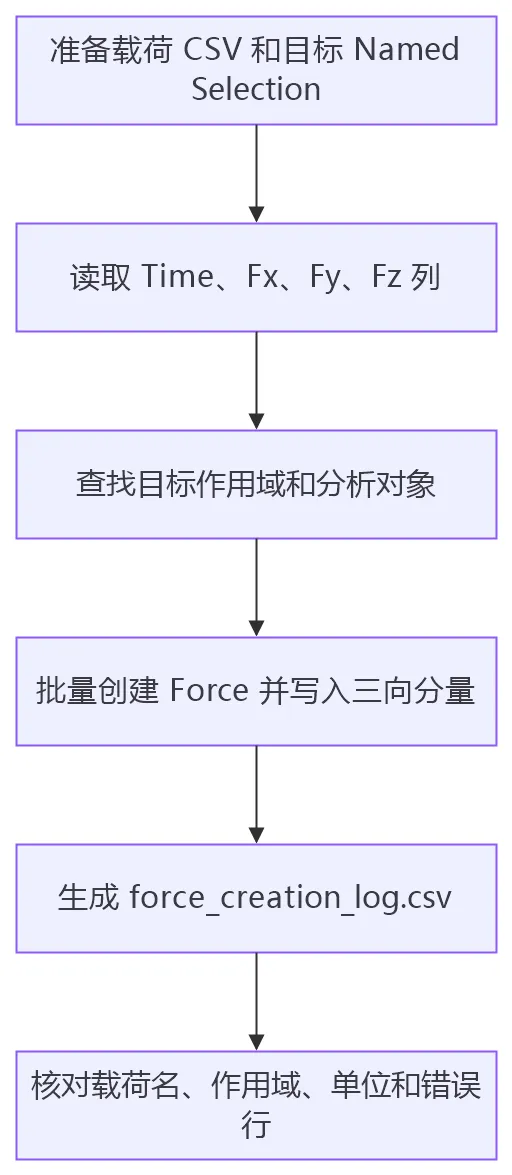

整体执行过程可以理解为下面几步：

第一步，脚本设置 CSV 输入文件夹、创建日志路径、目标 Named Selection、时间单位和力单位。

第二步，脚本逐个读取 CSV 文件，并按关键字识别 Time、Fx、Fy、Fz 列。

第三步，脚本查找目标 Named Selection，并取得当前分析对象作为 Force 创建入口。

第四步，脚本为每个 CSV 创建一个 Force 对象，将载荷定义为三方向分量，并写入 X/Y/Z 随时间变化的离散值。

第五步，脚本把文件名、Force 名称、Named Selection、处理状态和错误信息写入 force_creation_log.csv。

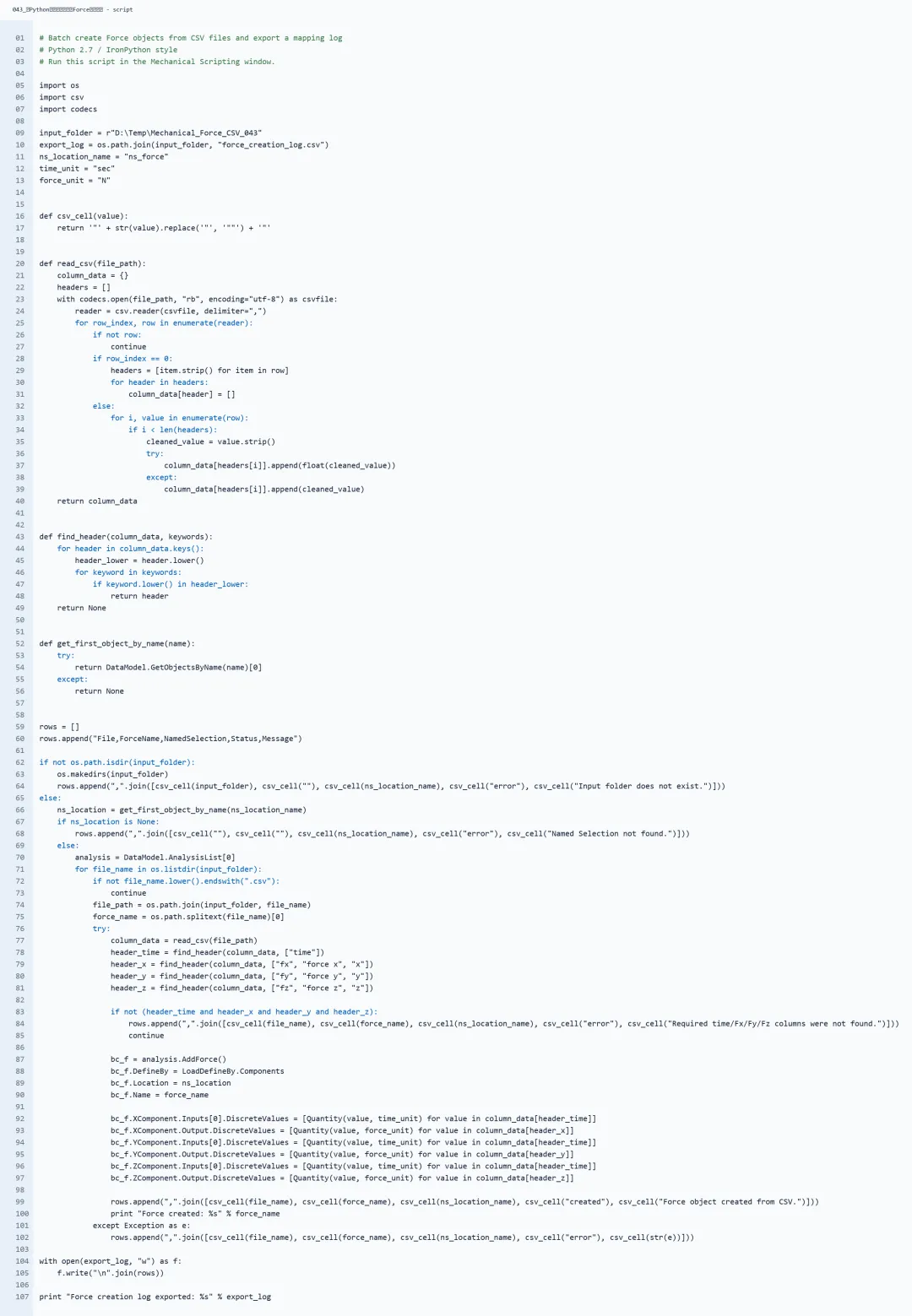

源码及其讲解

关键逻辑如下：

ns_location = DataModel.GetObjectsByName(ns_location_name)[0]analysis = DataModel.AnalysisList[0]bc_f = analysis.AddForce()bc_f.DefineBy = LoadDefineBy.Components

脚本先读取 CSV，把每一列按表头放进字典，再用关键字查找 Time、Fx、Fy、Fz。找到目标 Named Selection 后，通过 DataModel.AnalysisList[0] 取得分析对象，并调用 analysis.AddForce() 创建 Force。随后把 DefineBy 设置为 Components，把同一组时间序列分别写入 X、Y、Z 三个分量。

每处理一个 CSV，脚本都会在日志中写入文件名、Force 名称、Named Selection 和状态。这样即使某个文件缺列、Named Selection 不存在，或者创建过程报错，也能在日志里看到问题，避免只在 Mechanical 树里留下难以追溯的半成品。

脚本运行结果

当目标 Named Selection 存在、CSV 列名可识别且模型可编辑时，运行后会看到：

• • Mechanical 树中新增若干 Force 对象。
• • force_creation_log.csv：记录每个 CSV 对应的 Force 名称、作用域名称、创建状态和错误信息。

脚本扩展方向

1. 1. 可以把 CSV 文件名和 Named Selection 建立映射表，不再让所有 Force 使用同一个作用域。
2. 2. 可以先接入 CSV 格式校验，只处理通过检查的文件。
3. 3. 可以为创建的 Force 加入统一前缀，区分自动创建和手工创建对象。
4. 4. 可以把创建日志和报告复核清单合并，形成载荷导入记录。

涉及具体模型时，先核对作用域、单位、载荷方向、边界条件和公司模板，再用小批量结果检查日志与对象树。

总结

批量 Force 创建中有两个问题最值得优先处理：减少重复操作，留下可复核日志。

Python 可以按 CSV 创建 Force 并记录映射关系；作用域规则、单位设定和载荷物理含义，则通过模型属性和日志共同复核。

如果你要批量创建几十个 Force，最担心哪一步出错：文件和载荷名对应、Named Selection 作用域、XYZ 分量，还是时间单位？欢迎留言，我可以继续按具体模型拆解。
