Linux 中断为什么必须“上半部快进快出”:从 hard IRQ、threaded IRQ 到 softirq 与 workqueue

驱动收到中断后，不是所有工作都能留在处理函数里做。真正关键的问题是：当前处于什么执行上下文，能不能睡眠，谁可能并发访问同一份数据，以及剩余工作应该下沉到哪一种机制。

设备产生 IRQ，CPU 跳进驱动处理函数。初学者最自然的写法，是在中断里读完整帧、申请内存、拿 mutex、访问 I²C，甚至等待硬件下一次状态变化。代码看起来集中，实际却很容易带来系统卡顿、scheduling while atomic、死锁和中断风暴。

Linux 把中断工作拆开，并不是为了增加 API 数量，而是因为不同工作有不同的时效和上下文要求。硬件状态必须立刻确认，数据可以稍后批量处理，会睡眠的操作则必须交给可调度的线程。

一、从设备到驱动，中断先经过哪些层

SoC 外设拉起中断线后，信号先进入中断控制器，例如 Arm GIC。CPU 响应异常，体系结构入口保存现场，读取中断号，再进入 Linux generic IRQ 层。内核用 IRQ number 找到 irq_desc，通过 irqchip 回调完成 mask、ack、eoi 等控制，并调用注册在这条 IRQ 上的 action。

驱动通常在 probe 中完成：

irq = platform_get_irq(pdev, 0);ret = devm_request_threaded_irq(dev, irq,                                my_irq_top,                                my_irq_thread,                                IRQF_ONESHOT,                                dev_name(dev), data);

设备树里的 interrupts 描述硬件中断来源和触发类型，irqdomain 把固件中的硬件编号映射成 Linux IRQ。驱动不应把 DTS 里的数值直接当作可传给 request_irq() 的 Linux IRQ。

二、top half 到底应该做多少事

传统“上半部”就是硬中断处理函数。它的目标不是完成所有业务，而是以最短路径让硬件和内核回到可继续运行的状态。

典型动作只有几类：

1. 读取中断状态，确认是否真由本设备触发；
2. 清除或暂时屏蔽中断源，防止同一事件持续轰炸 CPU；
3. 从小型 FIFO 取出必须立即保存的数据，或记录 DMA 完成状态；
4. 把后续工作挂到合适机制；
5. 返回 IRQ_HANDLED、IRQ_NONE 或 IRQ_WAKE_THREAD。

共享 IRQ 场景下，如果状态寄存器证明事件不属于本设备，应返回 IRQ_NONE。无条件返回 handled 会掩盖错误，也会让内核无法判断中断线是否存在异常。

硬中断上下文不能睡眠，没有可供阻塞等待的普通进程语义。这里不能调用 mutex_lock()、msleep()、可能阻塞的总线 I/O，也不能使用 GFP_KERNEL 做可能睡眠的内存分配。

“函数执行很快”不等于“适合放在 hard IRQ”。只要它可能睡眠，就不属于硬中断上下文。

三、为什么硬中断拖得越长，系统越难预测

一个 CPU 正在处理 hard IRQ 时，当前任务被打断。处理时间过长，会直接扩大高优先级任务的响应延迟，也会推迟该 CPU 上其他待处理工作。

在高频设备上，后果更明显：

• UART 或 SPI FIFO 得不到及时服务，出现 overrun；
• 网络包处理堆积，softirq 被推给 ksoftirqd；
• 实时线程明明优先级很高，却仍被不可调度的硬中断占住 CPU；
• 看门狗或调度延迟检测报出长时间 IRQ-off；
• 中断处理结束前设备状态又变化，驱动丢失边沿或重复处理。

因此，中断优化的第一目标通常不是让 top half “做得更快一点”，而是减少它必须做的事情。

四、threaded IRQ：需要及时处理，又必须允许睡眠

线程化中断适合大量设备驱动。primary handler 读取状态、屏蔽设备中断，然后返回 IRQ_WAKE_THREAD；内核唤醒该 IRQ 对应的内核线程执行 thread_fn。

thread_fn 在进程上下文运行，可以睡眠，也可以使用 mutex，适合：

• 通过 I²C/SPI 读取中断状态或寄存器；
• 等待设备的较慢握手；
• 执行可能阻塞的子系统调用；
• 用 mutex 与用户态读写路径同步；
• 处理不适合 hard IRQ 的较长逻辑。

IRQF_ONESHOT 常与 threaded IRQ 搭配。在线程函数结束前，中断线保持被屏蔽，避免线程尚未处理完，同一个电平触发中断再次进入。线程结束前应把设备状态清干净，并按硬件要求重新打开中断源，否则会出现线程不断被唤醒或中断永久消失。

如果注册时 primary handler 为 NULL 而提供 thread_fn，内核可安装默认 primary handler 来唤醒线程。但共享中断通常仍需要驱动自己的 top half 判断事件是否属于本设备。

五、softirq：为何适合高吞吐，却仍不能睡眠

softirq 是软件中断上下文，常在硬中断返回路径或 ksoftirqd 中处理。网络接收、定时器等内核核心路径大量使用它。

softirq 能把大量工作从 hard IRQ 移开，并允许多个 CPU 并行处理，但它仍属于原子上下文，不能调用可能睡眠的接口。它还可能在不同 CPU 上同时运行，因此共享数据必须考虑真正的 SMP 并发。

NAPI 是网络驱动对中断与 softirq 的经典配合：

网卡产生 RX IRQ      ↓hard IRQ 屏蔽 RX 中断，调度 NAPI      ↓NET_RX_SOFTIRQ 批量 poll 描述符      ↓处理到 budget 或队列清空      ↓队列清空后重新开启 RX IRQ

高包速率下，如果每个包都产生一次完整硬中断，CPU 会陷入中断风暴。NAPI 把模式从“每包打断一次”切换为“收到通知后批量轮询”，用可控 budget 限制一次处理量。

一般设备驱动不应为了递延工作随意新增 softirq 类型。softirq 是有限的核心机制，普通可睡眠工作优先考虑 threaded IRQ 或 workqueue。

六、workqueue：把事情交给真正可调度的工作线程

workqueue 的 work item 由 worker 线程执行，属于进程上下文，可以睡眠。它适合不要求紧贴中断完成、但可能较耗时或需要阻塞的任务，例如：

• 固件状态恢复；
• 通过慢速总线读取大量寄存器；
• 设备错误后的 reset 和重新初始化；
• 通知其他子系统；
• 延迟执行和周期性检查；
• 需要 mutex、文件系统或用户辅助机制的工作。

驱动可以使用系统 workqueue，也可以在有并发、优先级或资源隔离要求时创建专用 workqueue。不要为每个小功能随意创建单线程队列；现代 workqueue 依靠共享 worker pool 管理并发，正确设置 work item 与队列属性通常比盲目创建线程更好。

queue_work() 只保证把尚未 pending 的 work 入队。若同一个 work 已经 pending，再次 queue 可能不会产生第二次执行。中断事件不能只用一个布尔状态表示时，应使用计数器、环形队列或硬件描述符索引保存事件，避免多个 IRQ 合并后丢信息。

七、threaded IRQ 和 workqueue 到底怎么选

两者都能睡眠，但语义不同。

threaded IRQ 与具体 IRQ action 直接关联，适合中断处理的主体部分。它的唤醒、屏蔽和 IRQF_ONESHOT 语义都围绕这条中断线组织，处理完成通常意味着设备中断条件已经解除。

workqueue 是通用异步任务机制，适合从 IRQ、timer 或普通进程路径共同提交工作，也适合把恢复、通知等非即时任务继续向后推。

一个常见设计是：

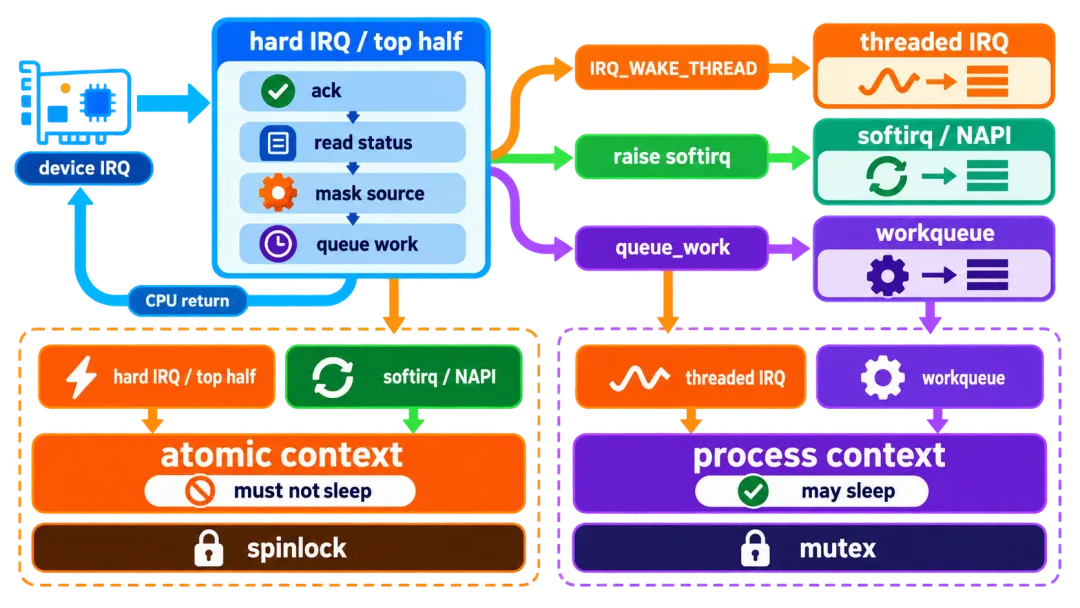

top half：确认事件、屏蔽中断、保存最小状态threaded IRQ：读取设备、搬运一批数据、解除中断条件workqueue：执行耗时恢复、重新枚举或跨子系统通知

并不是层级越多越先进。若 threaded IRQ 已能安全完成全部处理，就没有必要再绕一层 workqueue。选择标准是执行上下文、时延、并发与睡眠需求，而不是 API 的复杂程度。

八、中断里的锁：先问谁可能打断谁

进程上下文与同一数据结构的 hard IRQ 共享数据时，只用普通 spin_lock() 可能死锁：进程拿锁后被该 IRQ 打断，IRQ 又等待同一把锁，而被打断的进程无法继续释放它。

进程侧通常需要 spin_lock_irqsave() 禁止本地中断并保存状态；IRQ 侧再使用相匹配的自旋锁。若只与 softirq 共享，可考虑 spin_lock_bh()。

mutex 只能用于可睡眠进程上下文，因此适合 threaded IRQ 和普通 workqueue，不适合 hard IRQ 与普通 softirq。

锁还不是唯一问题。IRQ 与进程之间用 lockless ring buffer、原子变量或完成量时，也必须理解内存排序。不要用一个普通布尔变量假装完成了跨 CPU 同步。

可开启 lockdep、IRQ flags tracing 等调试配置，让内核检查某把锁是否曾在 hardirq/softirq 上下文使用，以及锁顺序是否形成循环。

九、中断风暴通常不是“中断太多”，而是源没有解除

电平触发中断会在设备条件持续存在时反复报告。如果驱动没有清状态、没有读完 FIFO，或清除顺序与手册要求相反，CPU 刚退出处理函数就会再次进入。

常见错误包括：

• 清错寄存器位，实际状态仍有效；
• write-one-to-clear 位用读改写，误清或漏清；
• 先 unmask 控制器，再清设备源；
• threaded handler 结束前设备再次拉低中断线；
• 共享 IRQ 中所有驱动都返回 IRQ_NONE；
• pinctrl 上下拉或触发极性配置错误；
• 边沿事件发生在屏蔽窗口内，硬件没有锁存。

排查时先读：

cat /proc/interruptscat /proc/irq//smp_affinity_listgrep . /sys/kernel/debug/irq/irqs//* 2>/dev/null

观察计数是否高速增长、集中在哪个 CPU、是否出现未处理或屏蔽异常。再在驱动中记录设备原始状态、mask 状态和清除后的状态，而不是只打印“IRQ happened”。

十、怎样测出是谁拖慢了中断

仅看平均 CPU 占用看不出尾延迟。更有效的是观察进入、退出和递延工作的时间线。

可使用 ftrace 的 irq_handler_entry、irq_handler_exit、softirq_raise、softirq_entry、softirq_exit、workqueue_queue_work、workqueue_execute_start 等 tracepoint。perf sched、BPF 工具和实时延迟追踪也能帮助定位。

如果 IRQ handler 本身只有几十微秒，但 workqueue 数百毫秒后才执行，问题可能是 worker 拥塞或调度优先级；如果 softirq 长时间占 CPU，可能是负载超过 budget，ksoftirqd 持续运行；如果硬中断突然出现毫秒级尾部，就应检查循环次数、总线访问和错误重试。

在多核 SoC 上还要看 affinity。把高频网络 IRQ、存储 IRQ 和实时控制线程全绑到同一个 CPU，会制造人为拥塞。调整 affinity 前应理解缓存局部性、NAPI/RPS、NUMA 与驱动队列对应关系，不能只把中断平均分散。

十一、驱动退出与 suspend 时，递延工作必须真正停干净

remove、错误回滚和 suspend 路径常见 use-after-free：设备私有结构已经释放，排队的 threaded IRQ 或 work item 仍在运行。

正确顺序通常包括：先阻止硬件产生新事件，屏蔽设备中断；用 synchronize_irq() 等待正在执行的 handler 结束；取消或 flush 相关 work；停止 DMA；最后再释放内存、时钟和寄存器映射。

disable_irq() 会等待当前 handler 完成，disable_irq_nosync() 不会，两者不能凭名字随意替换。在可能由同一 IRQ handler 依赖的上下文中调用同步版本，还要避免自我等待。

电源恢复后也不能只 enable_irq()。控制器寄存器、设备 mask 和 pending 状态可能因掉电丢失，应先恢复硬件，再清除陈旧状态，最后开放中断。

十二、边沿触发与电平触发，决定了清除顺序

边沿触发记录的是信号变化，电平触发反映的是线路当前仍处于有效状态。驱动若不理解二者差异，即使 top half 很短，也可能丢中断或制造风暴。

电平触发设备通常要求先让设备解除条件，再在中断控制器侧完成处理。若设备状态未清，线路仍保持有效，CPU 会在重新开放后立刻再次进入。优点是事件不容易因为暂时屏蔽而彻底消失，缺点是错误清除路径会持续占用 CPU。

边沿触发不会因为线路保持某电平而持续报告。屏蔽期间若发生新边沿，能否被锁存取决于设备和中断控制器。驱动如果只用一个布尔标志保存事件，连续多个边沿可能被合并；对于计数型事件，应从硬件计数器、FIFO 或环形队列恢复真实数量。

设备树中的触发类型必须与电路一致。把低电平有效写成下降沿，可能在初次变化时看似可用，却在状态保持期间丢失后续语义；把边沿源写成电平，也可能导致无法解除。调试时应同时查看芯片手册、原理图中的反相关系、GPIO/pinctrl 配置以及 /proc/interrupts 计数。

共享中断通常更适合电平语义，因为每个设备都能读取自己的状态判断是否命中。无论何种触发方式，primary handler 都应先确认本设备状态，再决定返回 IRQ_NONE、直接 handled，还是唤醒线程。

十三、一个 GPIO 按键中断，为什么也不能直接做业务

GPIO 按键看似简单，却能完整暴露中断设计问题。机械触点会抖动，一次按下可能产生多个边沿。若 hard IRQ 里直接上报业务动作，用户会看到一次按键触发多次。

合理做法通常是在 top half 只记录事件并屏蔽或节流，随后用定时器、delayed work 或输入子系统提供的去抖能力，在稳定窗口后重新读取引脚。若 GPIO 控制器的 get_value 路径可能睡眠，例如它本身挂在慢速总线上，就必须放到可睡眠上下文，不能在 hard IRQ 中读取。

这类设计还要处理 suspend 唤醒：用 irq_set_irq_wake() 或设备电源管理接口配置唤醒源，并区分“允许该 IRQ 唤醒系统”与“运行期间启用 IRQ”是两套状态。恢复时清掉唤醒期间积累的 pending，再恢复正常去抖和上报流程。

小小按键说明了一条通用原则：中断只证明硬件发生了某个信号事件，不等于业务语义已经确定。确认、去抖、解析和通知应放在各自合适的上下文。

十四、最后记住：递延的不是责任，而是执行上下文

中断设计可以压缩成四个问题：

什么状态必须立即确认？        → hard IRQ什么处理紧随 IRQ 且需要睡眠？ → threaded IRQ什么高吞吐核心路径不能睡眠？  → softirq / NAPI什么工作可异步且可能阻塞？    → workqueue

上半部快进快出，不等于随便把函数换个地方调用。每向后下沉一层，都要重新考虑事件是否会合并、数据由谁保存、锁怎样使用、设备何时重新 unmask，以及驱动卸载时如何同步结束。

真正可靠的中断驱动，不只是“中断来了能跑”，而是在高频、并发、错误、掉电和卸载条件下，都能让硬件状态、内核上下文与数据生命周期保持一致。
