Linux Block I/O ：架构、核心概念

在 Linux 性能优化中，Block I/O（块设备 I/O）经常是最容易被误判、也是最容易出现“应用明明 CPU 不高，却突然变慢”的部分。

理解 Block I/O，不能只停留在 iostat、fio 等工具层面。真正进行性能分析时，需要建立一条完整的链路：

Application → VFS → Filesystem → Page Cache → Block Layer → I/O Scheduler → Device Driver → Storage Device

其中任何一层都可能成为瓶颈。

1. Linux Block I/O 整体架构

一个典型的文件读取路径可以简化为：

Application

│

read()/pread()

│

▼

VFS

│

▼

Filesystem

ext4/ xfs / ...

│

┌─────┴─────┐

││

▼▼

PageCacheDirect I/O

││

└─────┬─────┘

▼

BlockLayer

│

bio/ request

│

▼

I/OScheduler

│

▼

BlockDriver

│

▼

NVMe/ SSD / HDD

写入路径类似：

Application

│

write()

│

▼

PageCache

│

│dirty pages

▼

Writeback

│

▼

Filesystem

│

▼

Block Layer

│

▼

Storage Device

这里最重要的概念之一是：

write() 返回，并不一定意味着数据已经写入磁盘。

如果使用 Buffered I/O，write() 很可能只是把数据复制到 Page Cache，然后由内核异步 writeback。

2. Block I/O 和 File I/O 的区别

Linux 中经常把 File I/O 和 Block I/O 混在一起。

实际上：

File I/O

↓

VFS

↓

Filesystem

↓

Block I/O

↓

Block Device

例如：

write(fd, buf, 4096)

这是一个 File I/O 操作。

最终可能转换成：

bio

↓

block request

↓

NVMe command

↓

SSD

所以当一个应用执行：

write()

时，真正的数据可能经过很多层之后才到达物理设备。

3. Page Cache

Page Cache 是 Linux Block I/O 性能优化中最重要的概念之一。

对于普通 Buffered I/O：

read()

│

▼

Page Cache

│

├──cache hit → 直接返回

│

└──cache miss

│

▼

BlockI/O

例如：

read(fd, buf, 4096)

如果对应的数据已经在 Page Cache：

Disk

X

│

Page Cache → Application

不需要访问磁盘。

如果 Page Cache miss：

Application

│

▼

Page Cache miss

│

▼

Filesystem

│

▼

Block Layer

│

▼

SSD

因此：

很多所谓的“磁盘性能”问题，实际上可能是 Page Cache 命中率下降导致的。

4. Buffered I/O vs Direct I/O

Buffered I/O

典型路径：

Application

│

▼

Page Cache

│

▼

Block Device

优点：

●Page Cache 可以缓存热点数据

●read-ahead

●write-back

●对小 I/O 比较友好

●应用通常不需要自己管理缓存

缺点：

●可能产生额外的数据复制

●Cache pollution

●writeback 可能造成突发 I/O

●应用无法完全控制数据何时真正落盘

Direct I/O

例如：

O_DIRECT

大致路径：

Application

│

▼

Filesystem

│

▼

Block Layer

│

▼

Device

绕过 Page Cache。

适合：

●数据库

●自己实现缓存的应用

●大型顺序 I/O

●不希望 Page Cache 污染的 workload

但 O_DIRECT 并不是“更快”。

它只是：

把缓存管理责任从 Linux 转移给应用。

如果应用没有良好的 I/O batching、alignment 和 caching 策略，O_DIRECT 反而可能更慢。

5. Read-Ahead

对于顺序读取：

read block 100

read block 101

read block 102

read block 103

Linux 可以预测：

Application

│

▼

read block 100

│

▼

Kernel 预读：

101 102 103 104 ...

这样应用读取后续数据时，数据已经在 Page Cache。

可以查看：

blockdev --getra /dev/nvme0n1

修改：

blockdev --setra 4096 /dev/nvme0n1

但是：

Read-ahead 对随机 I/O 通常没有帮助，甚至可能浪费 I/O bandwidth。

因此需要根据 workload 调整，而不是简单地把 read-ahead 调大。

6. Dirty Page 和 Writeback

写入路径非常重要：

Application

│

▼

Page Cache

│

▼

Dirty Pages

│

▼

Writeback

│

▼

Block Layer

│

▼

SSD

当应用执行：

write(fd, data, size);

内核可能只是：

copy data

↓

Page Cache

↓

mark page dirty

之后由后台线程负责写回。

因此系统可能出现：

Application write()

↓

很快

过了一段时间

Writeback

↓

大量 I/O

↓

Disk latency suddenly increases

这就是典型的 writeback burst。

常见参数：

sysctl vm.dirty_ratio

sysctl vm.dirty_background_ratio

sysctl vm.dirty_bytes

sysctl vm.dirty_background_bytes

现代 Linux 上通常更推荐使用 *_bytes 而不是简单依赖 ratio，因为 ratio 会随着系统内存大小变化。

7. fsync() 为什么可能很慢？

考虑：

write(fd, data, size);

fsync(fd);

write() 可能只是：

Application

↓

Page Cache

而：

fsync()

要求内核推动相关数据以及必要的 metadata 持久化，并等待存储栈满足相应的 durability 条件。

于是：

write()

↓

fast

fsync()

↓

wait

↓

filesystem

↓

block layer

↓

SSD

所以数据库中经常看到：

CPU 很低

Disk utilization 不一定 100%

但是 fsync latency 很高

这并不矛盾。

8. I/O Size

Block I/O 性能高度依赖 I/O size。

例如：

4 KB random read

和：

1 MB sequential read

虽然都是“读数据”，但性能特征完全不同。

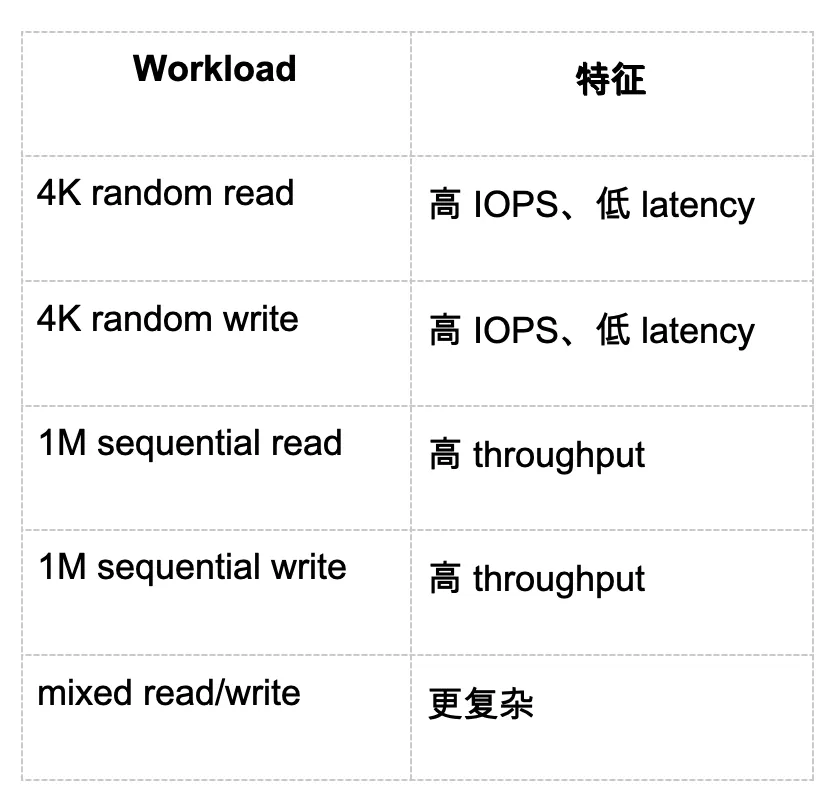

典型 workload：

因此性能测试不能只问：

Disk 有多少 MB/s？

还需要问：

I/O size、access pattern、queue depth、read/write ratio 是什么？

9. IOPS、Bandwidth、Latency

三个核心指标：

IOPS

每秒完成多少 I/O：

IOPS = I/O operations per second

Bandwidth / Throughput

每秒传输多少数据：

Bandwidth = IOPS × I/O size

例如：

100,000 IOPS

×

4 KB

≈

400 MB/s

因此：

高 IOPS 不一定意味着高 bandwidth。

Latency

一次 I/O 花费的时间。

例如：

I/O latency = 1 ms

如果 workload 是同步 I/O：

Application

│

├──I/O

│wait1ms

│

├──I/O

│wait1ms

latency 会直接限制吞吐。

10. Queue Depth

现代 SSD/NVMe 可以同时处理大量 outstanding I/O。

例如：

Queue Depth = 1

Application

│

├──I/O

│wait

└──next I/O

而：

Queue Depth = 32

Application

├──I/O

├──I/O

设备可以并行处理。

因此通常：

QD ↑

↓

IOPS ↑

↓

Latency ↑

并不是越高越好。

当达到设备饱和点以后：

QD ↑

IOPS → plateau

Latency ↑↑

这就是典型的 saturation。

11. I/O Scheduler

Linux Block Layer 下面还有 I/O scheduler。

常见 scheduler：

none

mq-deadline

bfq

可以查看：

cat /sys/block/nvme0n1/queue/scheduler

例如：

[none] mq-deadline

意味着当前使用：

none

对于现代 NVMe SSD：

none

通常很常见，因为设备本身已经具有很强的并行处理和调度能力。

对于不同 workload，scheduler 的选择可能影响：

●latency

●throughput

●fairness

●tail latency

12. Block Layer：bio 和 request

Linux Block Layer 是理解性能问题的关键。

Filesystem 不会直接操作 SSD。

它通常构造：

bio

然后提交到 Block Layer。

可以简单理解：

Filesystem

│

▼

bio

│

▼

Block Layer

│

▼

request

│

▼

Driver

多个相邻或兼容的 I/O 可能被：

●merge

●batch

●queue

从而减少设备交互次数。

可以观察：

cat /proc/diskstats

以及：

iostat -x

13. I/O Merge

例如应用产生：

4K read @ block 100

4K read @ block 101

4K read @ block 102

4K read @ block 103

内核可能将其合并成：

16K read @ block 100

这样可以降低：

I/O operation count

并提高效率。

iostat 中常见：

rrqm/s

wrqm/s

代表请求合并相关统计。

不过现代 NVMe 的 workload 与传统 HDD 已经不同，因此不能看到 merge rate 高低就简单判断“好”或“坏”。

14. HDD vs SSD vs NVMe

不同设备的优化目标完全不同。

HDD

核心问题：

seek

rotation

因此：

random I/O

↓

非常昂贵

优化重点通常是：

●sequential access

●request merging

●reduce random I/O

●read-ahead

●I/O scheduling

SATA SSD

没有机械 seek，但仍受：

●SATA bandwidth

●device queue

●flash characteristics

影响。

NVMe SSD

NVMe 通过 PCIe 连接，并支持大量 queue 和高并行度。

架构大致：

CPU

│

PCIe

│

NVMe Controller

│

Flash

因此常见优化重点变成：

●I/O parallelism

●queue depth

●CPU overhead

●NUMA locality

●interrupt handling

●tail latency

15. NUMA 对 Block I/O 的影响

在大型服务器中：

CPU socket 0

│

├──Memory 0

└──PCIe/NVMe 0

CPU socket 1

│

├──Memory 1

└──PCIe/NVMe 1

如果：

Application CPU

↓

NUMA node 0

NVMe

↓

NUMA node 1

可能产生：

remote memory access

+

cross-socket traffic

导致 latency 增加。

可以检查：

numactl --hardware

以及：

lspci -tv

在极端低延迟 workload 中，需要关注：

CPU、memory、PCIe device 是否位于合理的 NUMA topology 上。

16. 常见 I/O 性能指标

最常用：

iostat -xz 1

重点关注：

r/s / w/s

每秒读写请求数。

rkB/s / wkB/s

读写 throughput。

await

I/O 请求平均等待时间。

aqu-sz

平均 queue size。

%util

设备忙碌程度。

不过需要特别注意：

%util = 100% 不一定代表现代 NVMe 真正“性能已经用尽”。

因为一个高并发 NVMe 设备可以在 %util 很高时仍然继续增加 IOPS。

所以现代 SSD 上不要只看 %util。

17. 云环境中的 Block I/O

在 AWS 等云环境中：

Application

↓

Linux

↓

Block Layer

↓

Virtual Block Device

↓

Network / Hypervisor

↓

EBS Storage

因此：

虚拟磁盘的 latency 不一定只由 Linux 和磁盘决定。

可能受：

●EBS volume limits

●instance EBS bandwidth

●IOPS limit

●throughput limit

●burst/baseline behavior

●network contention

影响。

所以排查云上 Block I/O 时需要同时看：

Linux

+

Instance

+

Storage Volume

+

Cloud Provider Limits

storage scaling

而不是：

继续调 Linux kernel 参数

反过来，如果：

Device IOPS 很低

Device latency 很低

Application latency 很高

那么问题可能根本不在 storage，而可能是：

Application concurrency

filesystem

locking

Page Cache

CPU scheduling

18. 总结：需要建立的完整心智模型

Linux Block I/O 最重要的是理解下面这条链：

Application

│

│read/write

▼

VFS

│

▼

Filesystem

│

├──────────────┐

▼▼

Page CacheDirect I/O

│

▼

Writeback / Read-ahead

│

▼

Block Layer

│

▼

bio

│

▼

request / queue

│

▼

I/O Scheduler

│

▼

Block Driver

│

▼

NVMe / SSD / HDD

│

▼

Physical / Virtual Storage

而性能分析最核心的几个维度是：

I/O pattern

↓

I/O size

↓

IOPS

↓

Bandwidth

↓

Latency

↓

Queue Depth

↓

Concurrency

↓

Device saturation

如果把这些概念真正串起来，看到 iostat -xz、fio、vmstat 或生产环境中的 I/O latency 问题时，就不再只是“看指标”，而是能够从 Application → Kernel → Block Layer → Device 一层层定位瓶颈。
