“PLC编程工程应用案例分享”——“STL”轻松高效解决__子程序修改更新问题

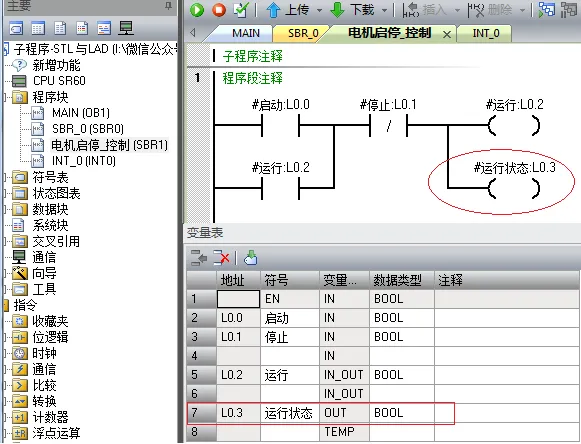

PLC项目中，子程序已被多次调用，由于新的需求，修改了这个子程序，此时，问题就来了。

“子例程无效引用”！

“STL”让我们轻松解决。

首先，关闭图4弹窗“提示”。然后，切换到“STL”编辑器模式。

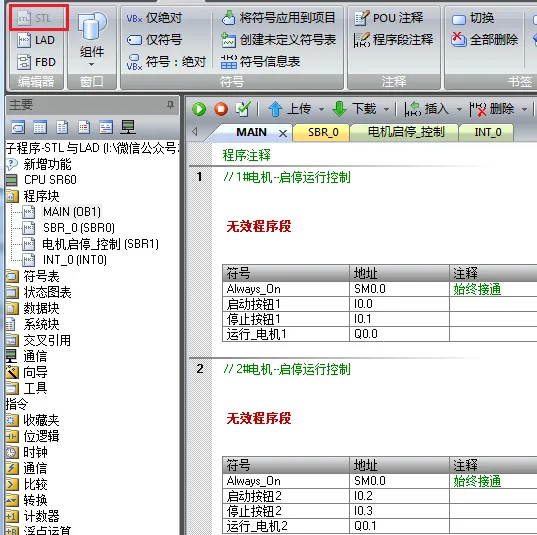

当从LAD(梯形图) 切换到 STL 时，什么——“无效程序段”！

看到下图5，不要被吓到。

开始拯救操作：

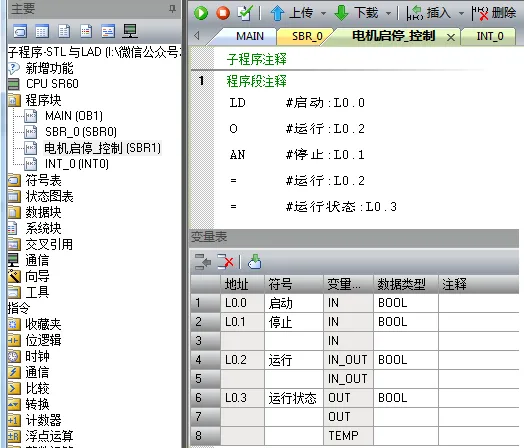

步骤1——双击子程序"电机启停_控制"SBR1，进入子程序的编辑界面，如下图6

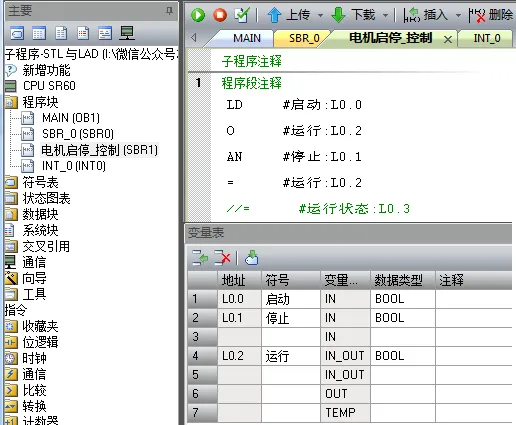

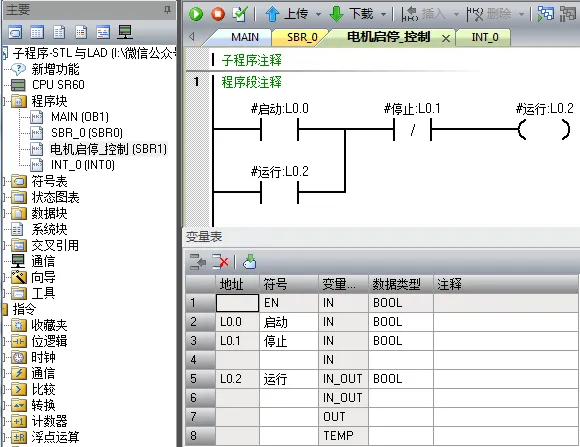

步骤2——将子程序SBR1中，最后1行注释掉，变量表中新增的“运行状态”删除（见图7），保存编译。此时，可以看到编译结果--0个错误。

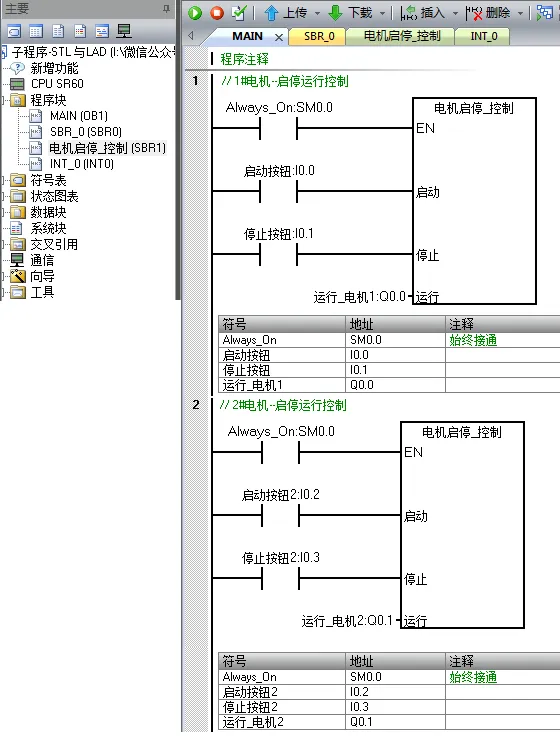

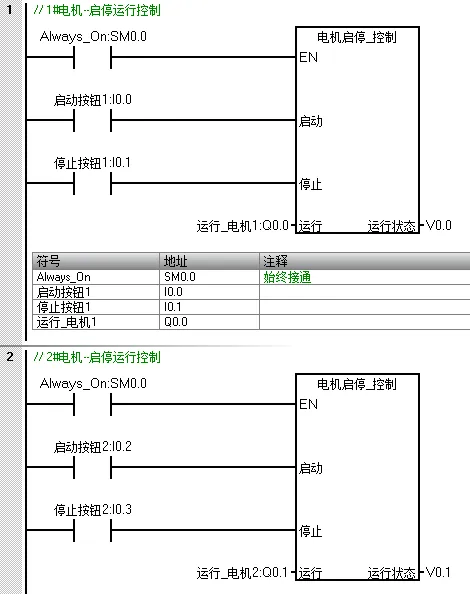

在“STL”模式下，双击主程序“MAIN(OB1)”，看到的可能还是如图5--“无效程序段”，莫慌，切换到“LAD”下，已经恢复显示正常，再次切换到“STL”模式下，主程序正常显示，如下图8。

（以下步骤都在“STL”模式下，切记！）

步骤3——双击子程序"电机启停_控制"SBR1，进入子程序的编辑界面，重新将子程序"电机启停_控制"SBR1恢复到如图6 。

步骤4——在“STL”模式下，进入主程序“MAIN(OB1)”，每个调用子程序SBR1处，仅需添加1个（参数）寄存器即可。

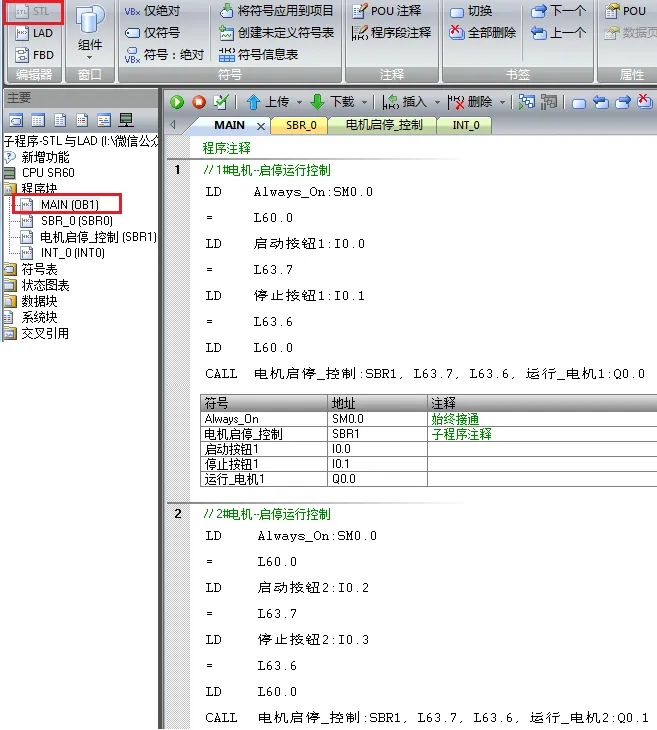

下图9是未添加参数变量时，显示程序有错误。

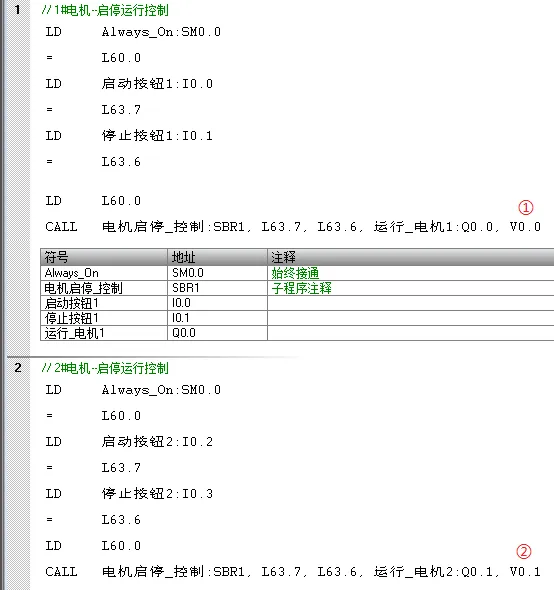

下图10，是添加参数后，显示程序正确。
