Linux Platform驱动深度剖析: 从设计思想到实战解析

引言: 为什么需要Platform驱动？

在嵌入式Linux系统中, 我们经常会遇到大量片上系统（SoC） 外设, 这些外设在硬件上通常直接集成在芯片内部, 在软件上却没有像PCI、USB那样的标准枚举机制. 想象一下, 如果一个城市没有门牌号系统和邮政系统, 快递员如何准确找到每家每户？Platform驱动机制就是Linux为解决这个问题而设计的"片上设备寻址系统"

Platform驱动的本质: 一种将那些无法被标准总线枚举机制识别的设备（主要是SoC内部外设）纳入Linux设备模型管理框架的抽象机制. 它通过设备树（Device Tree） 或平台数据（Platform Data） 等静态描述方式, 在设备和驱动之间建立连接

一、设计哲学: 分离与抽象

1.1 核心设计思想

Platform驱动的设计遵循两个核心原则:

1. 1. 设备与驱动分离原则
• • 设备描述硬件资源（寄存器地址、中断号等）
• • 驱动描述操作方法（如何初始化、如何读写等）
• • 两者通过名称或兼容性字符串进行匹配
2. 2. 资源抽象原则
• • 将硬件资源（内存、中断、时钟、GPIO等）抽象为统一的数据结构
• • 提供标准API访问这些资源, 使驱动与具体硬件细节解耦

1.2 现实世界类比: 学校课程管理系统

为了更好地理解Platform机制, 让我们想象一个学校的课程管理系统:

系统组件	Platform机制对应	学校系统类比
Platform Device	课程安排表	每门课程的时间、教室、学生名单等资源描述
Platform Driver	教师教学能力	教师的教学方法、教案、授课技巧等
匹配过程	课程分配	教务处根据课程需求匹配适合的教师
设备树	全校课程总表	描述所有课程及其资源需求的中央数据库
Probe函数	教师备课	教师拿到课程表后开始准备教学材料
资源管理	教学资源分配	分配教室、投影仪、实验设备等

二、核心数据结构解剖

2.1 三大支柱结构

// 核心数据结构定义（简化版）struct platform_device {    const char      *name;           // 设备名称, 用于匹配    int             id;              // 设备ID, -1表示唯一设备struct device   dev;             // 继承自通用设备结构    u32             num_resources;   // 资源数量struct resource *resource;       // 资源数组指针    conststruct platform_device_id *id_entry; // 设备ID表    /* ... 其他成员 ... */};struct platform_driver {    int (*probe)(struct platform_device *);    // 探测函数    int (*remove)(struct platform_device *);   // 移除函数struct device_driver driver;               // 继承自通用驱动    conststruct platform_device_id *id_table; // 支持的设备ID表    /* ... 其他成员 ... */};struct resource {    resource_size_t start;    // 资源起始地址/中断号    resource_size_t end;      // 资源结束地址    const char *name;         // 资源名称    unsigned long flags;      // 资源类型标志    /* ... 其他成员 ... */};

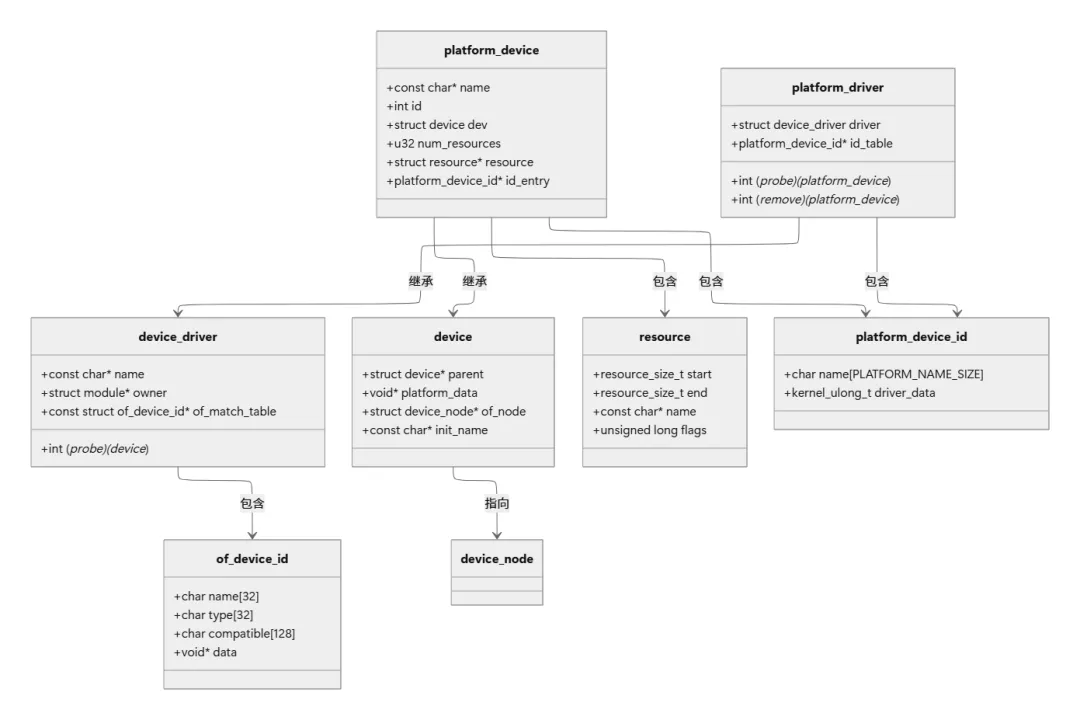

2.2 数据结构关系图解

2.3 关键数据结构详解

2.3.1 struct resource - 资源描述符

资源是Platform机制的核心抽象, 它统一描述了各种硬件资源:

// 资源类型标志（部分）#define IORESOURCE_IO        0x00000100  // IO端口资源#define IORESOURCE_MEM       0x00000200  // 内存映射资源#define IORESOURCE_IRQ       0x00000400  // 中断资源#define IORESOURCE_DMA       0x00000800  // DMA通道#define IORESOURCE_BUS       0x00001000  // 总线编号// 资源获取APIstruct resource *platform_get_resource(struct platform_device *dev,                                      unsigned int type, unsigned int num);int platform_get_irq(struct platform_device *dev, unsigned int num);struct resource *platform_get_resource_byname(struct platform_device *dev,                                             unsigned int type,                                             const char *name);

2.3.2 匹配机制: 设备与驱动的"红娘系统"

Platform机制支持多种匹配方式, 按照优先级从高到低:

匹配方式	描述	使用场景
设备树兼容性匹配	通过of_match_table中的compatible字段	现代嵌入式系统, 设备树描述
ACPI ID匹配	通过ACPI表中的设备ID	x86体系, 支持ACPI的系统
平台设备ID匹配	通过id_table中的名称匹配	传统平台数据方式
名称直接匹配	直接比较device.name和driver.name	简单设备, 兼容旧代码

三、工作流程深度解析

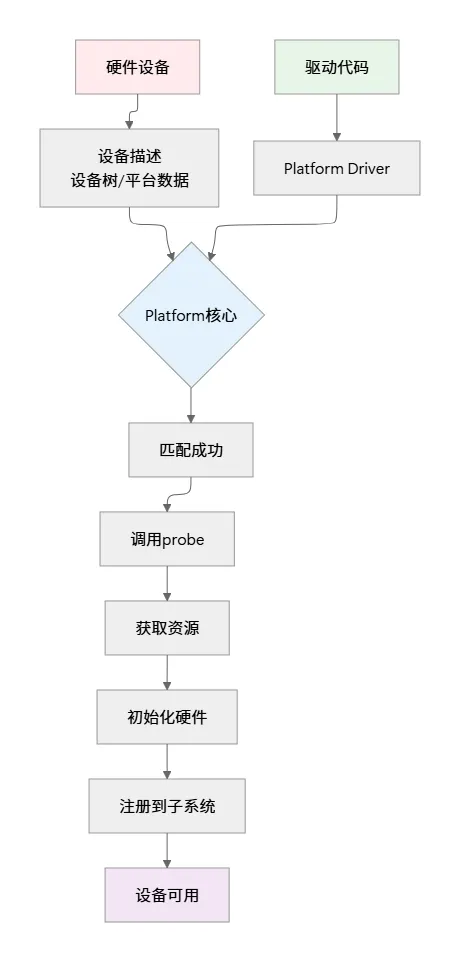

3.1 完整生命周期流程

3.2 Probe函数的详细执行过程

Probe函数是Platform驱动的"出生证明", 它的执行流程值得深入分析:

// 典型的probe函数结构static int sample_probe(struct platform_device *pdev){struct sample_private *priv;struct resource *mem_res;    int irq_num;    int ret;    // 1. 分配私有数据结构    priv = devm_kzalloc(&pdev->dev, sizeof(*priv), GFP_KERNEL);    if (!priv)        return -ENOMEM;    // 2. 获取内存资源    mem_res = platform_get_resource(pdev, IORESOURCE_MEM, 0);    if (!mem_res) {        dev_err(&pdev->dev, "No memory resource\n");        return -ENODEV;    }    // 3. 映射寄存器区域    priv->regs = devm_ioremap_resource(&pdev->dev, mem_res);    if (IS_ERR(priv->regs))        return PTR_ERR(priv->regs);    // 4. 获取中断号    irq_num = platform_get_irq(pdev, 0);    if (irq_num < 0)        return irq_num;    // 5. 申请中断    ret = devm_request_irq(&pdev->dev, irq_num, sample_interrupt,                          0, "sample-device", priv);    if (ret) {        dev_err(&pdev->dev, "Cannot request IRQ\n");        return ret;    }    // 6. 初始化设备硬件    sample_hw_init(priv);    // 7. 注册到相应子系统    priv->chardev = sample_create_chardev(priv);    if (IS_ERR(priv->chardev))        return PTR_ERR(priv->chardev);    // 8. 保存私有数据指针    platform_set_drvdata(pdev, priv);    dev_info(&pdev->dev, "Sample device probed successfully\n");    return 0;}

四、设备树集成机制

4.1 设备树中的Platform设备描述

设备树是现代嵌入式Linux系统的"硬件蓝图", 它用文本形式描述硬件配置:

// 设备树节点示例sample_device: sample@10000000 {    compatible = "vendor,sample-device";  // 匹配字符串    reg = <0x10000000 0x1000>;            // 寄存器地址和大小    interrupts = <GIC_SPI 42 IRQ_TYPE_LEVEL_HIGH>; // 中断描述    clocks = <&sample_clk>;               // 时钟源    clock-names = "sample";               // 时钟名称    resets = <&sample_rst>;               // 复位控制器    vendor,specific-prop = <1>;           // 厂商自定义属性    // 子节点示例    dma-channel {        compatible = "vendor,sample-dma";        #dma-cells = <1>;    };};

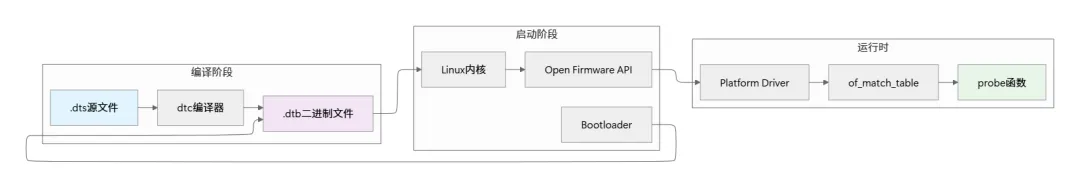

4.2 设备树与驱动的绑定过程

4.3 从设备树获取数据的API

// 常用设备树APIstruct device_node *np = pdev->dev.of_node;// 1. 读取属性值u32 reg_val;of_property_read_u32(np, "reg", &reg_val);// 2. 读取字符串属性const char *str;of_property_read_string(np, "clock-names", &str);// 3. 读取数组u32 array[10];int len = of_property_read_variable_u32_array(np, "array-prop",                                             array, 0, 10);// 4. 解析子节点struct device_node *child;for_each_child_of_node(np, child) {    // 处理每个子节点}// 5. 获取GPIO描述符int gpio = of_get_named_gpio(np, "enable-gpio", 0);if (gpio_is_valid(gpio)) {    devm_gpio_request(&pdev->dev, gpio, "enable");    gpio_direction_output(gpio, 1);}

五、完整实例: 虚拟温度传感器驱动

让我们通过一个完整的虚拟温度传感器驱动实例, 理解Platform驱动的实际应用:

5.1 设备树描述

// arch/arm/boot/dts/myboard.dts 片段/ {    // 其他节点...    vtemp: virtual-temperature {        compatible = "demo,virtual-temp";        reg = <0x20000000 0x100>;        interrupts = <GIC_SPI 100 IRQ_TYPE_EDGE_RISING>;        clocks = <&clk50m>;        demo,temp-base = <250>;  // 基础温度值        demo,temp-range = <50>;  // 温度范围        status = "okay";    };};

5.2 驱动实现

// drivers/hwmon/vtemp.c#include <linux/module.h>#include <linux/platform_device.h>#include <linux/hwmon.h>#include <linux/hwmon-sysfs.h>#include <linux/io.h>#include <linux/interrupt.h>#include <linux/of.h>#include <linux/device.h>#define DRIVER_NAME "virtual-temp"#define VTEMP_MAX_CHANNELS 4struct vtemp_data {struct device *hwmon_dev;    void __iomem *regs;    int irq;struct mutex lock;    u32 temp_base;    u32 temp_range;    u32 current_temp;};// 温度读取函数static ssize_t temp_show(struct device *dev,                        struct device_attribute *attr, char *buf){struct vtemp_data *data = dev_get_drvdata(dev);    u32 temp;    mutex_lock(&data->lock);    // 模拟温度读取: 基础温度 + 随机波动    temp = data->temp_base + (prandom_u32() % data->temp_range);    data->current_temp = temp;    mutex_unlock(&data->lock);    return sprintf(buf, "%d\n", temp);}// 中断处理函数static irqreturn_t vtemp_interrupt(int irq, void *dev_id){struct vtemp_data *data = dev_id;    // 模拟温度超限中断    dev_info(data->hwmon_dev->parent,             "Temperature threshold exceeded: %d°C\n",              data->current_temp);    // 这里可以添加真正的硬件操作    // ioread32(data->regs + INTR_STATUS_REG);    // iowrite32(0, data->regs + INTR_CLEAR_REG);    return IRQ_HANDLED;}// 属性定义static SENSOR_DEVICE_ATTR_RO(temp1_input, temp, 0);staticstruct attribute *vtemp_attrs[] = {    &sensor_dev_attr_temp1_input.dev_attr.attr,    NULL};ATTRIBUTE_GROUPS(vtemp);// Probe函数static int vtemp_probe(struct platform_device *pdev){struct vtemp_data *data;struct resource *res;    int ret;    // 1. 分配数据结构    data = devm_kzalloc(&pdev->dev, sizeof(*data), GFP_KERNEL);    if (!data)        return -ENOMEM;    // 2. 获取内存资源并映射    res = platform_get_resource(pdev, IORESOURCE_MEM, 0);    data->regs = devm_ioremap_resource(&pdev->dev, res);    if (IS_ERR(data->regs))        return PTR_ERR(data->regs);    // 3. 获取中断    data->irq = platform_get_irq(pdev, 0);    if (data->irq < 0)        return data->irq;    // 4. 从设备树获取自定义属性    if (pdev->dev.of_node) {        of_property_read_u32(pdev->dev.of_node, "demo,temp-base",                            &data->temp_base);        of_property_read_u32(pdev->dev.of_node, "demo,temp-range",                            &data->temp_range);    } else {        // 回退到默认值        data->temp_base = 250;        data->temp_range = 50;    }    // 5. 申请中断    ret = devm_request_irq(&pdev->dev, data->irq, vtemp_interrupt,                          0, DRIVER_NAME, data);    if (ret) {        dev_err(&pdev->dev, "无法申请IRQ %d\n", data->irq);        return ret;    }    // 6. 初始化互斥锁    mutex_init(&data->lock);    // 7. 注册hwmon设备    data->hwmon_dev = devm_hwmon_device_register_with_groups(                        &pdev->dev, DRIVER_NAME, data, vtemp_groups);    if (IS_ERR(data->hwmon_dev))        return PTR_ERR(data->hwmon_dev);    // 8. 保存私有数据    platform_set_drvdata(pdev, data);    dev_info(&pdev->dev,             "虚拟温度传感器初始化成功, 基础温度: %d, 范围: ±%d\n",             data->temp_base, data->temp_range/2);    return 0;}// Remove函数static int vtemp_remove(struct platform_device *pdev){struct vtemp_data *data = platform_get_drvdata(pdev);    // 清理资源    mutex_destroy(&data->lock);    dev_info(&pdev->dev, "虚拟温度传感器驱动已卸载\n");    return 0;}// 匹配表static conststruct of_device_id vtemp_of_match[] = {    { .compatible = "demo,virtual-temp", },    { },};MODULE_DEVICE_TABLE(of, vtemp_of_match);// Platform驱动结构staticstruct platform_driver vtemp_driver = {    .driver = {        .name = DRIVER_NAME,        .of_match_table = vtemp_of_match,        .owner = THIS_MODULE,    },    .probe = vtemp_probe,    .remove = vtemp_remove,};module_platform_driver(vtemp_driver);MODULE_LICENSE("GPL");MODULE_AUTHOR("Your Name");MODULE_DESCRIPTION("虚拟温度传感器驱动");MODULE_VERSION("1.0");

5.3 Makefile配置

# Kbuild文件obj-$(CONFIG_VIRTUAL_TEMP) += vtemp.o# Makefile片段# 在drivers/hwmon/Makefile中添加obj-$(CONFIG_VIRTUAL_TEMP) += vtemp.o# Kconfig配置# 在drivers/hwmon/Kconfig中添加config VIRTUAL_TEMP    tristate "Virtual temperature sensor support"    depends on HAS_IOMEM    help      This driver supports a virtual temperature sensor for demonstration      of Linux platform driver mechanism.      If unsure, say N.

六、调试与诊断技术

6.1 调试工具和命令

6.2 调试技巧和实践

1. 1. 动态调试输出

// 在驱动中添加动态调试#define DEBUG#ifdef DEBUG#define vtemp_dbg(dev, fmt, ...) \    dev_dbg(dev, "%s:%d " fmt, __func__, __LINE__, ##__VA_ARGS__)#else#define vtemp_dbg(dev, fmt, ...) #endif// 使用方式vtemp_dbg(&pdev->dev, "温度值: %d\n", current_temp);

1. 2. sysfs调试接口

// 添加调试属性static ssize_t debug_show(struct device *dev,                         struct device_attribute *attr, char *buf){struct vtemp_data *data = dev_get_drvdata(dev);    return sprintf(buf, "regs: %p\nirq: %d\nbase_temp: %d\n",                   data->regs, data->irq, data->temp_base);}static DEVICE_ATTR_RO(debug);

1. 3. procfs接口

// 创建proc文件static int vtemp_proc_show(struct seq_file *m, void *v){struct vtemp_data *data = m->private;    seq_printf(m, "Virtual Temperature Sensor Status\n");    seq_printf(m, "===============================\n");    seq_printf(m, "Registers: 0x%p\n", data->regs);    seq_printf(m, "IRQ: %d\n", data->irq);    seq_printf(m, "Current temp: %d\n", data->current_temp);    return 0;}// 在probe函数中创建proc_create_single_data("driver/vtemp", 0, NULL,                        vtemp_proc_show, data);

6.3 常见问题排查

七、高级主题与最佳实践

7.1 多设备支持策略

// 支持多个相同设备的驱动设计struct vtemp_driver_data {struct list_head devices;struct mutex lock;struct class *class;};static int vtemp_probe(struct platform_device *pdev){struct vtemp_device *dev;struct vtemp_driver_data *drv_data;    // 获取或创建驱动全局数据    drv_data = vtemp_get_driver_data();    // 创建设备实例    dev = kzalloc(sizeof(*dev), GFP_KERNEL);    // 初始化设备    // ...    // 添加到全局列表    mutex_lock(&drv_data->lock);    list_add_tail(&dev->list, &drv_data->devices);    mutex_unlock(&drv_data->lock);    // 创建设备节点    dev->dev = device_create(drv_data->class, &pdev->dev,                            MKDEV(vtemp_major, dev->id),                            dev, "vtemp%d", dev->id);    return 0;}

7.2 电源管理集成

// 电源管理回调#ifdef CONFIG_PMstatic int vtemp_suspend(struct device *dev){struct vtemp_data *data = dev_get_drvdata(dev);    // 保存状态    data->saved_reg = ioread32(data->regs + CONFIG_REG);    // 关闭设备电源    iowrite32(0, data->regs + POWER_REG);    return 0;}static int vtemp_resume(struct device *dev){struct vtemp_data *data = dev_get_drvdata(dev);    // 恢复电源    iowrite32(1, data->regs + POWER_REG);    // 恢复状态    iowrite32(data->saved_reg, data->regs + CONFIG_REG);    return 0;}static conststruct dev_pm_ops vtemp_pm_ops = {    .suspend = vtemp_suspend,    .resume = vtemp_resume,    .poweroff = vtemp_suspend,    .restore = vtemp_resume,};#endif

7.3 DMA支持

// DMA配置示例static int vtemp_configure_dma(struct vtemp_data *data,                              struct platform_device *pdev){struct dma_slave_config config;    int ret;    // 获取DMA通道    data->dma_chan = dma_request_chan(&pdev->dev, "rx");    if (IS_ERR(data->dma_chan)) {        ret = PTR_ERR(data->dma_chan);        data->dma_chan = NULL;        return ret;    }    // 配置DMA参数    memset(&config, 0, sizeof(config));    config.direction = DMA_DEV_TO_MEM;    config.src_addr_width = DMA_SLAVE_BUSWIDTH_4_BYTES;    config.src_addr = data->regs_phys + DATA_REG;    config.src_maxburst = 4;    ret = dmaengine_slave_config(data->dma_chan, &config);    if (ret) {        dev_err(&pdev->dev, "DMA配置失败: %d\n", ret);        dma_release_channel(data->dma_chan);        data->dma_chan = NULL;        return ret;    }    return 0;}

八、总结

通过本文的深入分析, 我们可以将Platform驱动机制的核心要点总结如下:

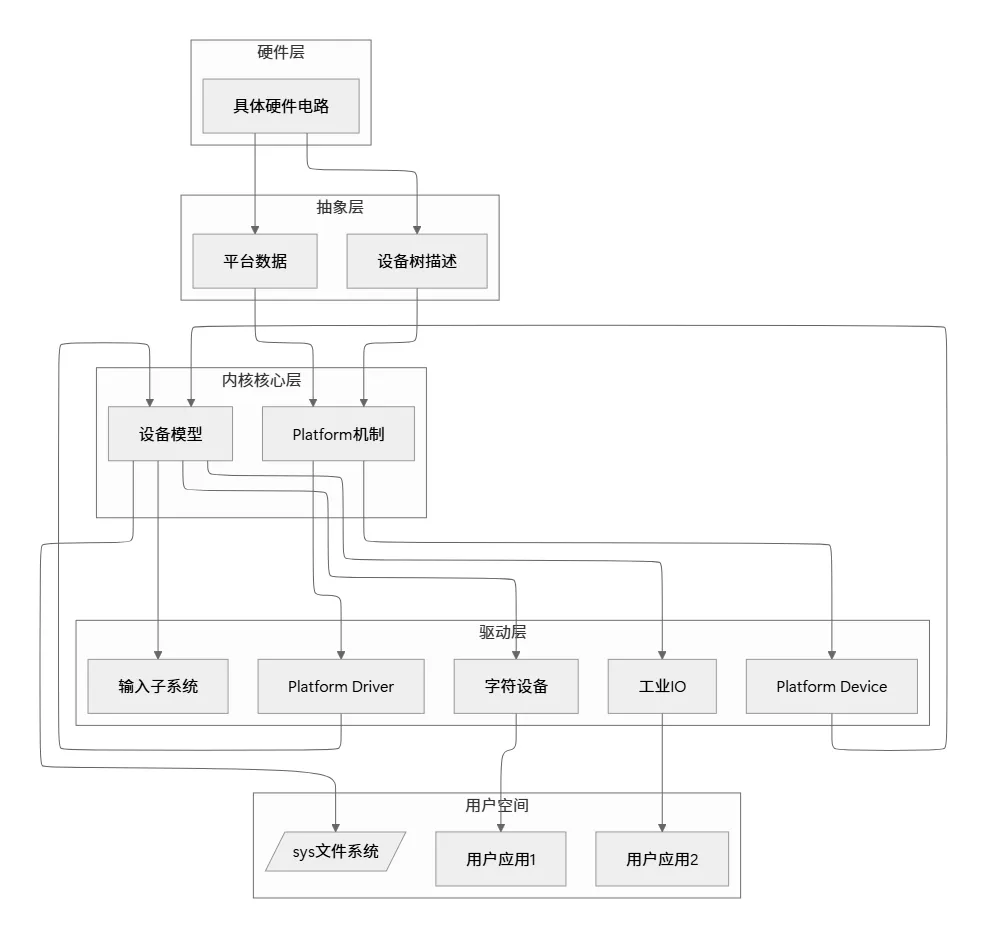

8.1 核心架构回顾

8.2 关键概念对照表

8.3 Platform驱动开发的黄金法则

1. 1. 分离原则: 保持设备描述与驱动逻辑分离
2. 2. 资源管理: 正确获取和释放所有硬件资源
3. 3. 错误处理: 所有可能失败的操作都要检查返回值
4. 4. 电源管理: 实现完整的电源状态转换
5. 5. 并发安全: 考虑多线程访问的安全性
6. 6. 文档完整: 为每个函数和数据结构添加注释

8.4 历史演进
