在Linux系统运维中，静态路由配置是实现跨网段通信的核心手段，而抓包工具是排查网络故障、分析网络数据包的必备技能。掌握静态路由的添加、内核转发开启、路由永久生效配置，以及tcpdump基础抓包方法，能高效解决服务器跨网段不通、网络请求异常等常见问题。本文整理了静态路由的工作原理、完整配置步骤，以及tcpdump抓取ping包的实操案例，所有命令均带详细注释，内容可直接复制粘贴使用，无多余冗余。

一、静态路由配置

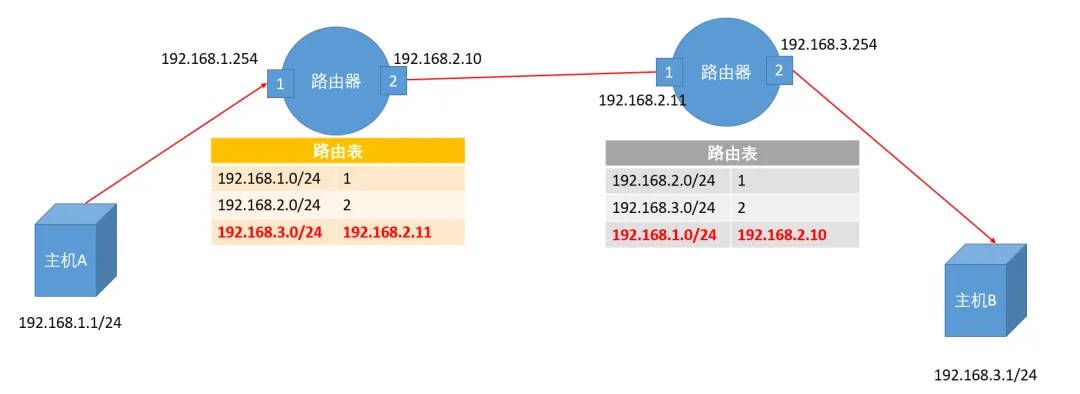

1、路由器核心工作原理

Linux系统作为软路由的核心依赖路由表工作，路由表存储了「目标网段」与「出网接口」的一一对应关系。当服务器接收到网络数据包时，会根据数据包的目的IP地址去匹配路由表中的网段规则，匹配成功后通过对应的网卡接口转发数据包，以此完成跨网段通信。

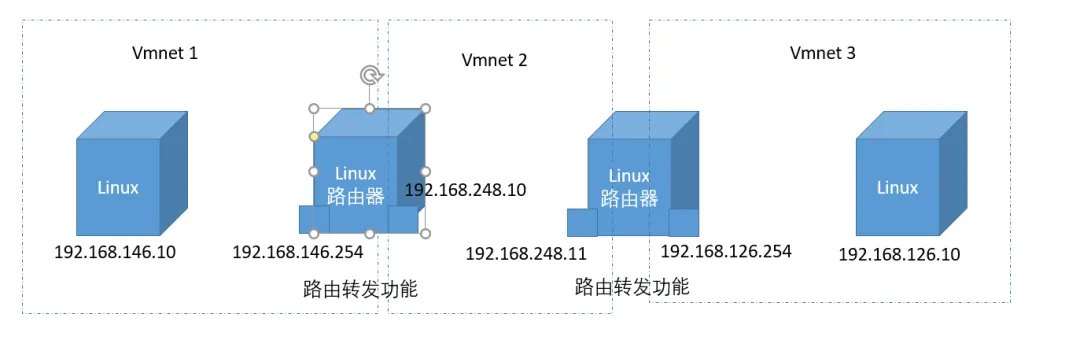

2、临时添加静态路由 + 开启内核路由转发（核心操作）

# 静态路由临时添加命令格式（重启失效）
# route add -net 目的网段 gw 下一跳地址
# 说明：-net 指定目标网段，gw 指定下一跳的网关/路由器IP地址
# ========== 开启Linux内核的IP路由转发功能（路由必备，默认关闭） ==========
# 1. 查看当前路由转发功能状态，0=关闭，1=开启
[root@router-a ~]# cat /proc/sys/net/ipv4/ip_forward
0
# 2. 临时开启路由转发功能，将数值1写入对应内核参数文件（重启服务器失效）
[root@router-a ~]# echo 1>/proc/sys/net/ipv4/ip_forward
# 3. 验证路由转发功能是否开启成功
[root@router-a ~]# cat /proc/sys/net/ipv4/ip_forward
1

3、永久添加静态路由（重启不失效）

# 永久静态路由配置规则：在 /etc/sysconfig/network-scripts/ 目录下，创建 【route-网卡名称】 文件
# 文件命名规范：route-出接口名称 ，例如网卡为ens37，则文件名必须是 route-ens37
# 文件内容格式：目的网段  via 下一跳地址 dev 出接口名称
# via 指定下一跳网关，dev 指定数据包的出网网卡，三者缺一不可
# 查看配置好的永久静态路由文件示例
[root@router-a ~]# cat /etc/sysconfig/network-scripts/route-ens37
192.168.126.0/24 via 192.168.248.11 dev ens37

4、永久修改内核路由转发参数（关键，重启永久生效）

# ========== 方法补充：查看内核参数相关命令 ==========
# 1. 查看系统所有内核参数配置
# sysctl -a
# 2. 过滤查询路由转发相关内核参数
# sysctl -a | grep "ip_forward"
# ========== 永久开启路由转发，修改核心配置文件 ==========
# 编辑/etc/sysctl.conf内核参数主配置文件，写入固定配置项
[root@router-a ~]# cat /etc/sysctl.conf
net.ipv4.ip_forward =1
# 重新加载sysctl.conf配置文件，使修改的内核参数立即生效，无需重启服务器
[root@router-a ~]# sysctl -p

二、tcpdump 抓包实操（抓取ping包案例）

tcpdump是Linux系统自带的纯命令行网络抓包工具，轻量高效，无需额外安装，是排查网络连通性、分析数据包的首选工具，以下为最常用的抓取ICMP协议(ping包)完整实操。

# tcpdump 抓包命令：抓取指定网卡的ping包（ICMP协议）
# 命令参数说明：
# -i ens33 ：指定要抓包的网卡名称为ens33，不加该参数默认抓取所有网卡
# -nn ：不解析IP地址和端口号为域名/服务名，纯数字显示，抓包速度更快、结果更直观
# icmp ：指定只抓取ICMP协议的数据包，ping命令基于ICMP协议通信，精准过滤ping包
[root@node02 ~]# tcpdump -i ens33 -nn icmp
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes
14:06:46.027991 IP 192.168.146.10>192.168.126.10: ICMP echo request, id 17021, seq 1, length 64
14:06:46.028023 IP 192.168.126.10>192.168.146.10: ICMP echo reply, id 17021, seq 1, length 64
14:06:47.048360 IP 192.168.146.10>192.168.126.10: ICMP echo request, id 17021, seq 2, length 64
14:06:47.048406 IP 192.168.126.10>192.168.146.10: ICMP echo reply, id 17021, seq 2, length 64

抓包结果说明：echo request是请求包（本机发送的ping请求），echo reply是应答包（目标主机的ping回应），能抓取到这两类包，说明本机与目标IP的ICMP通信正常。
