深入剖析Linux文件系统数据结构实现机制

1. 文件系统全景: 从用户视角到磁盘结构

1.1 一切皆文件的哲学

在 Linux 中, 所有资源都被视为文件. 无论是普通文本文件、目录, 还是硬件设备、进程间通信管道, 甚至是网络连接, 都通过统一的文件接口进行访问

这种设计哲学简化了系统架构, 使得对各类资源的操作可以通过相同的系统调用完成. 当你访问 /dev/sda 时, 实际上是在与磁盘设备交互；当你向 /proc/1/status 写入时, 实际上是在与进程1通信

1.2 文件系统层次架构

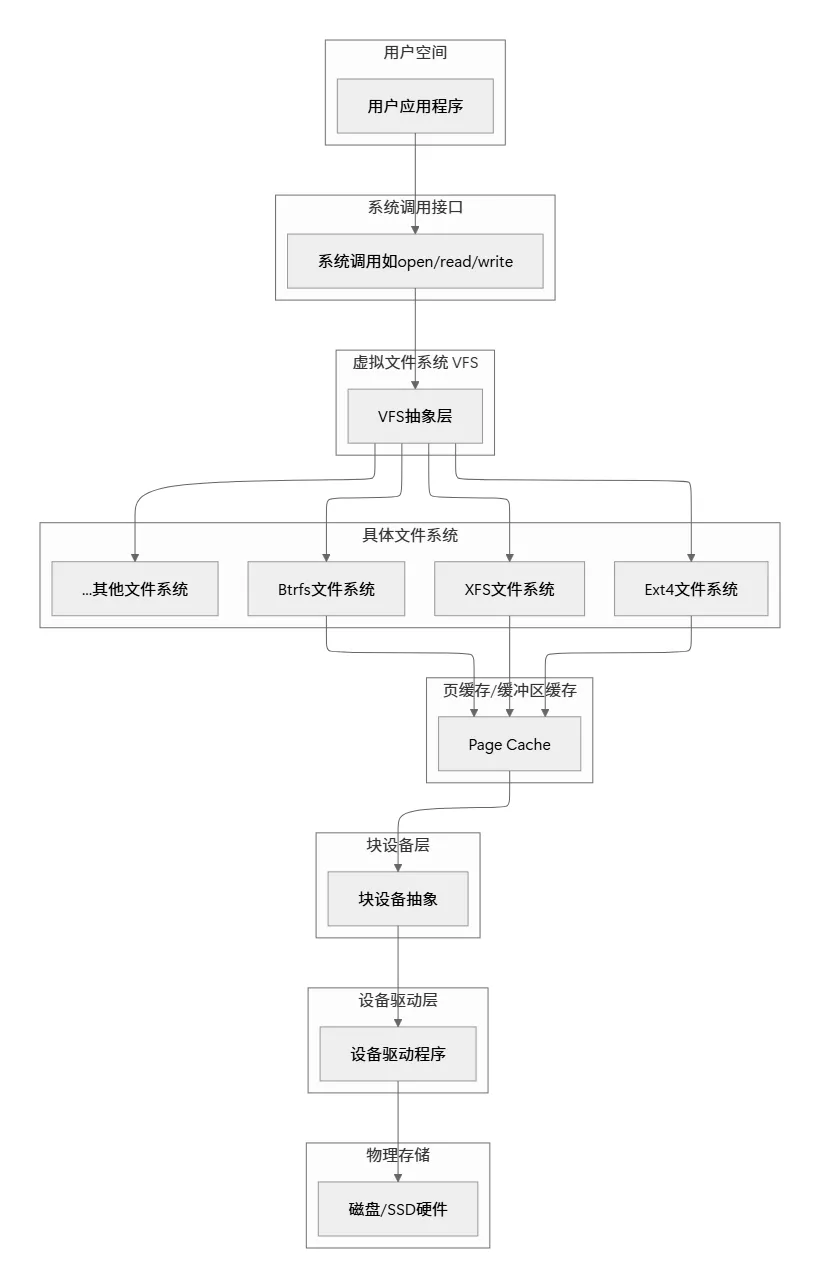

Linux 文件系统的设计采用了经典的分层架构, 从用户空间到物理磁盘, 每一层都有明确的职责和抽象:

这个分层架构的关键在于虚拟文件系统（VFS）层, 它为上层提供了统一的文件操作接口, 同时允许下层各种具体文件系统以插件方式存在

2. 虚拟文件系统: Linux的统一文件接口

2.1 VFS的设计思想

想象一下图书馆的管理系统: 无论图书是中文版还是英文版, 平装本还是精装本, 读者都可以通过相同的查询系统找到它们. VFS 正是这样的统一查询系统, 它抽象了不同文件系统的差异, 为用户空间提供一致的API

VFS 的核心是面向对象的设计思想, 尽管是用C语言实现的. 它定义了四种主要对象类型, 每种对象都有对应的操作函数表:

2.2 VFS四大核心对象详解

2.2.1 超级块对象（super_block）

超级块是文件系统的“身份证”和“管理手册”. 每个挂载的文件系统在内存中都有一个超级块对象, 它包含:

• • 文件系统类型和基本信息
• • 块大小、总块数、空闲块数
• • 操作函数表（super_operations）
• • 挂载选项和状态标志

在 Ext4 文件系统中, 超级块对应磁盘上的特定扇区, 记录了文件系统的关键参数. 当文件系统挂载时, 这些信息被读入内存, 形成超级块对象

2.2.2 索引节点对象（inode）

索引节点是文件的“身份证明”和“属性档案”. 每个文件（包括目录、设备文件等）都有唯一的 inode, 包含:

• • 文件类型（普通文件、目录、符号链接等）
• • 权限位（rwx权限）
• • 所有者和组信息
• • 时间戳（创建、修改、访问时间）
• • 文件大小
• • 数据块位置信息

inode 是理解 Linux 文件系统的关键. 它不包含文件名, 只包含文件的元数据和指向数据块的指针. 多个文件名可以指向同一个 inode（硬链接）, 但一个 inode 只能属于一个文件系统

// Linux内核中inode结构的简化表示struct inode {    // 基本信息    umode_t            i_mode;       // 文件类型和权限    unsigned long      i_ino;        // inode编号    kdev_t             i_dev;        // 设备号    nlink_t            i_nlink;      // 硬链接计数    // 所有权    uid_t              i_uid;        // 用户ID    gid_t              i_gid;        // 组ID    // 大小和时间    loff_t             i_size;       // 文件大小（字节）struct timespec    i_atime;      // 最后访问时间struct timespec    i_mtime;      // 最后修改时间struct timespec    i_ctime;      // 最后状态改变时间    // 数据块信息    unsigned long      i_blocks;     // 分配的块数union {        // 不同文件系统的特定信息struct ext4_inode_info   ext4_i;        // 其他文件系统的inode信息...    } u;    // 操作方法struct inode_operations *i_op;   // inode操作struct file_operations  *i_fop;  // 文件操作struct super_block      *i_sb;   // 所属超级块};

2.2.3 目录项对象（dentry）

目录项是文件路径中的“路标”和“名字标签”. 它建立文件名到 inode 的映射关系, 并提供路径查找缓存（dcache）以提高性能

当用户访问 /home/user/document.txt 时, VFS 会为每个路径分量（home、user、document.txt）创建目录项对象, 并将它们连接起来形成路径

2.2.4 文件对象（file）

文件对象是进程与文件交互的“工作台”. 每次 open() 系统调用都会创建一个文件对象, 包含:

• • 文件打开模式（读、写、追加等）
• • 当前文件偏移量
• • 操作函数表（file_operations）
• • 指向关联 dentry 和 inode 的指针

多个进程可以同时打开同一个文件, 每个进程都有自己的文件对象和文件偏移量

2.3 VFS对象间的关系

上图展示了 VFS 各对象之间的关系. 注意多个进程可以共享同一个文件对象（如进程A和进程B都通过文件对象1访问文件）, 也可以有独立的文件对象（如进程A还通过文件对象2访问同一文件）

3. 磁盘文件系统结构: 数据如何持久存储

3.1 文件系统磁盘布局

文件系统在磁盘上的布局就像图书馆的书架规划, 不同区域有不同用途. 一个典型的 UNIX 文件系统磁盘布局如下:

3.2 关键磁盘数据结构

3.2.1 超级块（Superblock）

超级块是文件系统的“总规划图”, 通常位于磁盘的第二个块（第一个块是引导块）. 它包含:

• • 魔数（标识文件系统类型）
• • 块大小和总数
• • 空闲块计数和位置
• • inode 总数和空闲数
• • 挂载时间和最后写入时间

由于超级块至关重要, 文件系统通常会创建多个备份, 以防主超级块损坏

3.2.2 inode 磁盘结构

磁盘上的 inode 是固定大小的结构（在 Ext2/3/4 中通常为 128 或 256 字节）, 包含文件的元数据. 最重要的是, 它包含指向文件数据块的指针:

1. 1. 直接指针: 前12个指针直接指向数据块
2. 2. 间接指针: 第13个指针指向一个包含256个指针的块（一级间接）
3. 3. 双间接指针: 第14个指针指向一个指针块, 每个指针再指向一个指针块（二级间接）
4. 4. 三间接指针: 第15个指针提供三级间接寻址

这种设计允许小文件高效访问（直接指针）, 同时支持超大文件（通过间接指针）. 计算表明, 使用4KB块大小和32位块号时, 这种结构可以支持最大约16TB的文件

3.2.3 目录项（Directory Entry）

目录在磁盘上是一种特殊文件, 其内容是由目录项组成的列表. 每个目录项结构简单:

struct ext4_dir_entry {    __le32  inode;          // inode编号    __le16  rec_len;        // 目录项长度    __le8   name_len;       // 文件名长度    __le8   file_type;      // 文件类型    char    name[];         // 文件名（变长）};

目录查找就是线性扫描这些目录项, 直到找到匹配的文件名. 为了提高性能, 现代文件系统如 Ext4 使用哈希树索引来加速大型目录的查找

3.3 数据块分配策略

文件系统需要高效管理数据块, 既要减少碎片, 又要保证性能. Ext4 引入了多项改进:

1. 1. 多块分配: 一次性分配多个连续块, 减少碎片
2. 2. 延迟分配: 直到数据写入缓存时才分配磁盘块, 增加连续分配机会
3. 3. extent 结构: 用“起始块+长度”表示连续块范围, 代替单个块指针列表

这种设计类似于停车场管理: 与其记录每个车位状态, 不如记录“从A区10号开始连续5个车位可用”, 大大减少了元数据开销

4. 具体文件系统实现: 以Ext4为例

4.1 Ext4的核心改进

Ext4 是 Linux 最常用的文件系统之一, 它在 Ext3 基础上做了显著改进:

4.2 Ext4磁盘布局细节

Ext4 使用更灵活的磁盘布局, 称为“弹性块组”. 它将磁盘划分为多个块组, 每个块组包含自己的 inode 表和数据块, 但元数据可以更灵活地分布

块组0的开头包含:

1. 1. 超级块副本
2. 2. 块组描述符表
3. 3. 数据块位图（指示哪些块已用）
4. 4. inode 位图（指示哪些 inode 已用）
5. 5. inode 表
6. 6. 数据块

4.3 日志机制: 确保数据一致性

文件系统操作（如写入文件）涉及多个磁盘写入: 更新 inode、更新位图、写入数据. 如果系统在中间崩溃, 文件系统可能处于不一致状态

Ext3/4 的日志机制像飞机的“黑匣子”: 首先将即将进行的操作记录到专门的日志区域, 然后执行实际操作, 最后清除日志记录. 如果系统崩溃, 恢复时只需重放或撤销日志中的操作, 快速恢复一致性

Ext4 提供三种日志模式:

• • journal: 记录所有数据和元数据（最安全, 性能最低）
• • ordered: 只记录元数据, 但保证先写数据再写元数据（默认模式）
• • writeback: 只记录元数据, 不保证写入顺序（性能最高）

5. 文件操作流程: 从系统调用到磁盘写入

5.1 文件打开流程

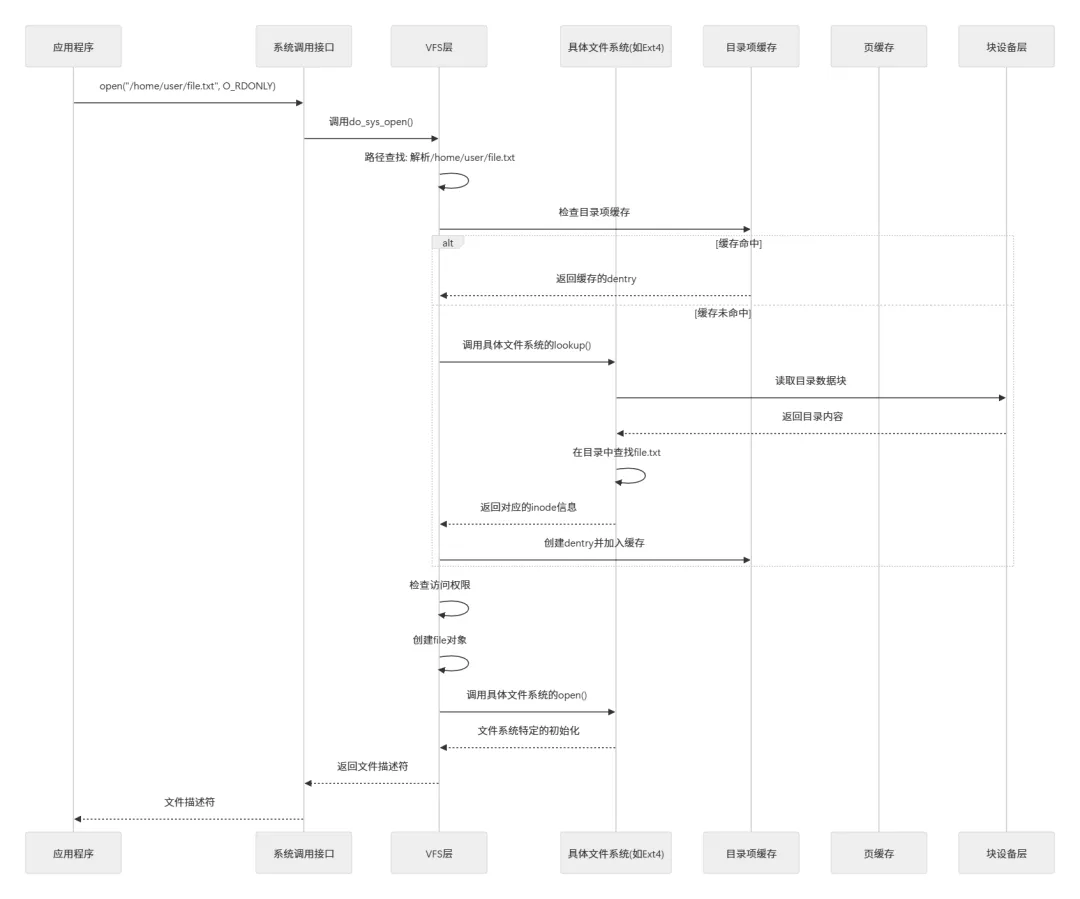

当应用程序调用 open("/home/user/file.txt", O_RDONLY) 时, 内核执行以下步骤:

5.2 文件读取流程

read() 系统调用触发的读取流程体现了 Linux 文件系统的高度优化:

1. 1. 检查页缓存: 首先在内存的页缓存中查找所需数据
2. 2. 缓存命中: 如果数据已在缓存中, 直接复制到用户缓冲区
3. 3. 缓存未命中: 从磁盘读取数据到页缓存, 再复制到用户缓冲区
4. 4. 预读机制: 基于访问模式预测并提前读取后续数据块

这种机制使得顺序读取大文件时性能接近内存带宽, 因为大多数读取操作都在缓存中完成

5.3 文件写入流程

写入操作更加复杂, 涉及缓存、回写和一致性保证:

1. 1. 写入页缓存: 数据首先写入内存中的页缓存
2. 2. 标记脏页: 修改的页面被标记为“脏”
3. 3. 延迟写入: 数据不会立即写入磁盘
4. 4. 内核线程回写: 由 pdflush 或 bdi_writeback 线程定期将脏页写入磁盘

这种“回写缓存”策略大幅提高了写入性能, 但需要日志机制来保证崩溃一致性

6. 高级主题: 文件系统特性与优化

6.1 文件系统特性对比

不同的文件系统针对不同用例进行了优化:

6.2 性能优化技术

现代文件系统采用多种技术提高性能:

1. 1. 延迟分配: 直到数据必须写入磁盘时才分配块, 增加连续分配机会
2. 2. 多块分配: 一次性分配多个连续块, 减少碎片
3. 3. 预分配: 提前预留空间, 保证连续性
4. 4. 日志校验: 减少日志恢复时间
5. 5. 屏障写入: 保证写入顺序, 提高数据安全性

6.3 面向未来的文件系统: Btrfs

Btrfs（B-tree文件系统）代表了 Linux 文件系统的未来方向, 它引入了几项革命性特性:

1. 1. 写时复制: 修改数据时不会覆盖原数据, 而是写入新位置
2. 2. 内置 RAID 支持: 无需外部工具即可配置 RAID
3. 3. 子卷和快照: 轻量级快照, 几乎瞬时创建
4. 4. 数据去重: 自动检测并合并重复数据块
5. 5. 透明压缩: 数据在磁盘上自动压缩, 节省空间

7. 实用工具与调试技术

7.1 文件系统调试工具

理解和调试文件系统需要专业工具:

7.2 性能分析与追踪

对于深入分析文件系统性能问题, Linux 提供了强大的追踪工具:

1. 1. strace: 跟踪系统调用

   strace -e trace=file -tt -o trace.log ls -l

2. 2. ftrace: 内核函数追踪

   echo function > /sys/kernel/debug/tracing/current_tracerecho 1 > /sys/kernel/debug/tracing/tracing_oncat /sys/kernel/debug/tracing/trace

3. 3. BPF/eBPF: 高级动态追踪

   bpftrace -e 'tracepoint:ext4:ext4_sync_file { printf("%s %d\n", comm, pid); }'

4. 4. blktrace: 块设备 I/O 追踪

   blktrace -d /dev/sda -o traceblkparse trace

7.3 文件系统检查和修复

文件系统损坏时, 需要使用修复工具:

1. 1. fsck: 文件系统检查与修复

   fsck.ext4 -p /dev/sda1  # 自动修复fsck.ext4 -y /dev/sda1  # 交互式修复

2. 2. xfs_repair: XFS 文件系统修复

   xfs_repair /dev/sda1

3. 3. btrfs check: Btrfs 文件系统检查

   btrfs check /dev/sda1

重要提示: 在运行修复工具前, 务必卸载文件系统或从救援环境启动, 避免数据损坏

8. 文件系统实现实例: 一个简化的学习模型

为了帮助理解文件系统的工作原理, 让我们设计一个极简的内存文件系统（MemeFS）. 这个示例展示了文件系统核心概念的实际应用:

#include <linux/fs.h>#include <linux/module.h>#include <linux/slab.h>#define MEMFS_MAGIC 0x20250112#define MAX_FILES 128#define BLOCK_SIZE 4096// 内存文件系统超级块struct memfs_sb_info {    unsigned long magic;      // 魔数    int block_size;           // 块大小    int max_blocks;           // 最大块数    int free_blocks;          // 空闲块数    unsigned long *bitmap;    // 块位图};// 内存文件系统inode信息struct memfs_inode_info {    int first_block;          // 第一个数据块索引    int num_blocks;           // 分配的块数    char *data_blocks;        // 数据块指针struct inode vfs_inode;   // VFS inode};// 文件系统类型定义staticstruct file_system_type memfs_fs_type = {    .owner = THIS_MODULE,    .name = "memfs",    .mount = memfs_mount,    .kill_sb = kill_block_super,    .fs_flags = FS_REQUIRES_DEV,};// 超级块操作static conststruct super_operations memfs_sops = {    .statfs = simple_statfs,    .drop_inode = generic_delete_inode,    .show_options = generic_show_options,};// inode操作static conststruct inode_operations memfs_iops = {    .lookup = simple_lookup,    .getattr = memfs_getattr,};// 文件操作static conststruct file_operations memfs_fops = {    .read_iter = generic_file_read_iter,    .write_iter = generic_file_write_iter,    .llseek = generic_file_llseek,    .open = generic_file_open,};// 创建inodestatic struct inode *memfs_create_inode(struct super_block *sb, umode_t mode){struct inode *inode;struct memfs_inode_info *info;    inode = new_inode(sb);    if (!inode)        return NULL;    inode->i_ino = get_next_ino();    inode->i_mode = mode;    inode->i_atime = inode->i_mtime = inode->i_ctime = current_time(inode);    info = kmalloc(sizeof(struct memfs_inode_info), GFP_KERNEL);    if (!info) {        iput(inode);        return NULL;    }    info->first_block = -1;  // 未分配    info->num_blocks = 0;    info->data_blocks = NULL;    inode->i_private = info;    if (S_ISDIR(mode)) {        inode->i_op = &memfs_iops;        inode->i_fop = &simple_dir_operations;        set_nlink(inode, 2);  // "."和".."    } else if (S_ISREG(mode)) {        inode->i_op = &memfs_iops;        inode->i_fop = &memfs_fops;        set_nlink(inode, 1);    }    return inode;}// 挂载文件系统static struct dentry *memfs_mount(struct file_system_type *fs_type,                                  int flags, const char *dev_name,                                  void *data){struct dentry *root;struct super_block *sb;struct memfs_sb_info *sbi;    // 分配超级块    sb = sget(fs_type, NULL, set_anon_super, flags, NULL);    if (IS_ERR(sb))        return ERR_CAST(sb);    // 初始化超级块信息    sbi = kzalloc(sizeof(struct memfs_sb_info), GFP_KERNEL);    if (!sbi) {        deactivate_locked_super(sb);        return ERR_PTR(-ENOMEM);    }    sbi->magic = MEMFS_MAGIC;    sbi->block_size = BLOCK_SIZE;    sbi->max_blocks = MAX_FILES * 4;  // 每个文件最多4个块    sbi->free_blocks = sbi->max_blocks;    // 分配位图    sbi->bitmap = kcalloc(BITS_TO_LONGS(sbi->max_blocks),                          sizeof(unsigned long), GFP_KERNEL);    if (!sbi->bitmap) {        kfree(sbi);        deactivate_locked_super(sb);        return ERR_PTR(-ENOMEM);    }    sb->s_fs_info = sbi;    sb->s_op = &memfs_sops;    sb->s_time_gran = 1;    // 创建根目录inode    root = d_make_root(memfs_create_inode(sb, S_IFDIR | 0755));    if (!root) {        kfree(sbi->bitmap);        kfree(sbi);        deactivate_locked_super(sb);        return ERR_PTR(-ENOMEM);    }    sb->s_root = root;    return root;}// 模块初始化static int __init memfs_init(void){    int ret;    printk(KERN_INFO "MemFS: Initializing memory file system\n");    ret = register_filesystem(&memfs_fs_type);    if (ret) {        printk(KERN_ERR "MemFS: Failed to register filesystem\n");        return ret;    }    printk(KERN_INFO "MemFS: Registered successfully\n");    return 0;}// 模块清理static void __exit memfs_exit(void){    unregister_filesystem(&memfs_fs_type);    printk(KERN_INFO "MemFS: Unregistered\n");}module_init(memfs_init);module_exit(memfs_exit);MODULE_LICENSE("GPL");MODULE_AUTHOR("Linux Filesystem Explorer");MODULE_DESCRIPTION("A simple in-memory filesystem for educational purposes");

这个简化的内存文件系统展示了:

1. 1. 文件系统类型注册
2. 2. 超级块创建和初始化
3. 3. inode 创建和管理
4. 4. 简单的块分配策略
5. 5. 与 VFS 的集成方式

虽然功能有限, 但它包含了真实文件系统的核心要素

9. 总结

Linux 文件系统是一个复杂而精妙的系统, 它通过多层抽象和优化, 在简单性与性能、一致性与效率之间取得了精巧的平衡

从设计思想看, Linux 文件系统的核心是“一切皆文件”的 UNIX 哲学和分层抽象架构. VFS 层提供了统一接口, 具体文件系统实现细节, 块设备层处理硬件差异. 这种设计使得 Linux 能够支持数十种文件系统, 从传统的 Ext4 到现代的 Btrfs, 从本地文件系统到网络文件系统

从数据结构看, 文件系统的核心是 inode、dentry、file 和 superblock 这四大对象. inode 是文件的身份证明, 存储元数据和数据位置；dentry 是路径导航的路标, 提供名称解析和缓存；file 是进程与文件的交互界面；superblock 是文件系统的管理手册. 这些对象在内存和磁盘上有着不同的表示和生命周期, 通过精巧的缓存机制提高性能

从实现机制看, 现代文件系统采用了许多优化技术: 日志机制确保崩溃一致性, 延迟分配提高空间连续性, 写时复制支持高效快照, 数据校验和保证完整性. 这些机制共同作用, 使文件系统既可靠又高效

从发展趋势看, 文件系统正在适应新硬件和新场景. NVMe SSD 需要新的 I/O 模式, 持久内存需要新的存储抽象, 云计算需要多租户和弹性扩展. 未来文件系统可能会更加智能化, 能够自动优化数据布局, 预测访问模式, 甚至理解数据语义

理解 Linux 文件系统不仅有助于解决实际运维问题, 还能启发我们对存储系统设计的思考. 在这个数据爆炸的时代, 高效可靠的文件系统比以往任何时候都更加重要.
