Linux页表机制深度解析: 从虚拟到物理的内存寻址艺术
前言: 内存管理的核心挑战
在计算机科学领域, 内存管理是操作系统最核心的功能之一. 想象一下, 你是一位图书管理员, 面对着一个巨大的图书馆（物理内存）, 而读者（进程）们各自带着自己的书单（虚拟地址空间）来找书. Linux页表就像是一套精密的图书索引系统, 它能够快速地将读者请求的“虚拟书架位置”翻译成图书馆中实际的“物理书架位置”
第一章: 页表基本概念与设计哲学
1.1 为什么需要页表？
让我们先思考一个根本问题: 为什么不能直接使用物理地址？
直接使用物理地址的问题:
- 1. 内存碎片化: 进程需要连续的内存空间, 但物理内存会随时间碎片化
- 2. 安全隔离: 一个进程可能错误地访问另一个进程的内存
- 3. 地址空间限制: 32位系统只能寻址4GB内存
- 4. 内存共享困难: 多个进程难以共享相同的代码或数据
虚拟内存的解决方案:
// 虚拟地址 vs 物理地址
虚拟地址空间: 每个进程看到的0x00000000-0xFFFFFFFF（4GB）
物理地址空间: 实际安装在机器上的RAM地址范围
1.2 页表的核心设计思想
Linux页表设计体现了计算机科学中的经典权衡:
设计原则:
第二章: 页表工作原理深度剖析
2.1 地址转换的基本流程
让我们通过一个具体的例子来理解地址转换. 假设一个32位系统, 页面大小为4KB:
虚拟地址: 0x12345678
二进制表示: 0001 0010 0011 0100 0101 0110 0111 1000
4KB页面对齐:
+-----------+-----------+---------------+
| 页目录索引 | 页表索引 | 页内偏移 |
| 10位 | 10位 | 12位 |
+-----------+-----------+---------------+

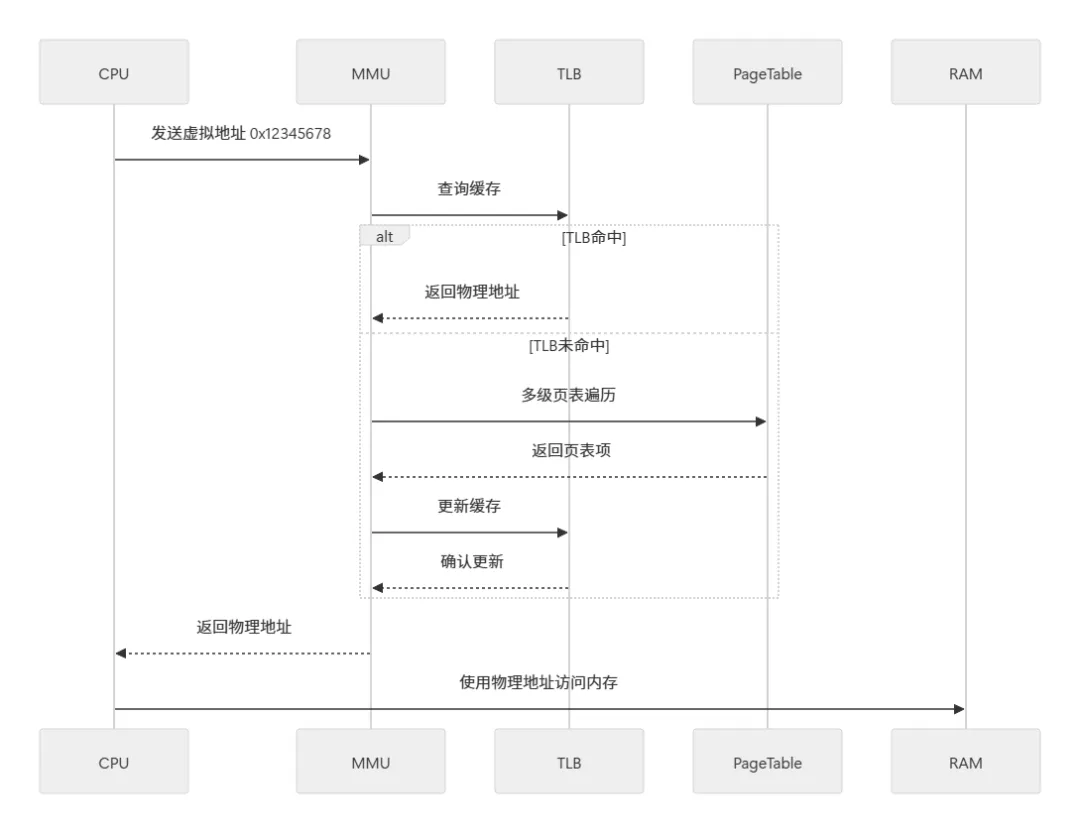

转换过程:
2.2 多级页表结构详解
Linux采用四级页表结构适应不同架构:
// 内核中的页表层级定义（include/asm-generic/pgtable-nop4d.h）
#define PGDIR_SHIFT 39
#define PUD_SHIFT 30
#define PMD_SHIFT 21
#define PAGE_SHIFT 12
// 页表项数据结构（简化版）
typedefstruct {
unsigned long pte;
} pte_t;
typedefstruct {
unsigned long pmd;
} pmd_t;
typedefstruct {
unsigned long pud;
} pud_t;
typedefstruct {
unsigned long pgd;
} pgd_t;

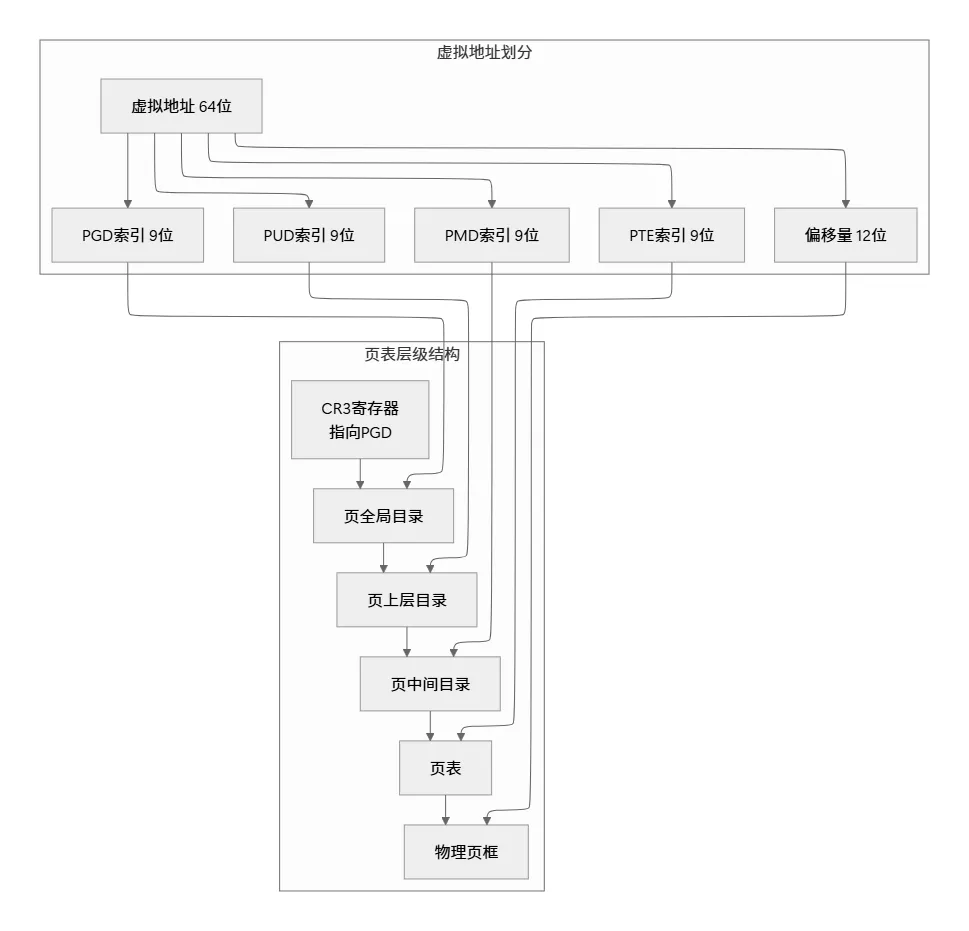

四级页表示意图:
2.3 页表项格式与标志位
页表项不仅仅是地址映射, 还包含丰富的控制信息:
// x86_64架构的页表项格式
union {
struct {
unsigned long present:1; // 页是否在内存中
unsigned long rw:1; // 读写权限
unsigned long user:1; // 用户态可访问
unsigned long pwt:1; // 写通模式
unsigned long pcd:1; // 缓存禁用
unsigned long accessed:1; // 是否被访问过
unsigned long dirty:1; // 是否被写入过
unsigned long pat:1; // 页属性表
unsigned long global:1; // 全局页
unsigned long ignored:1; // 忽略位
unsigned long available:3; // 可用位
unsigned long pfn:40; // 页框号
unsigned long reserved:12; // 保留位
unsigned long protection_key:4; // 保护密钥
unsigned long xd:1; // 执行禁用
};
unsigned long val;
} pte_t;
标志位功能表:
第三章: Linux页表实现机制
3.1 内核中的页表数据结构
Linux内核使用精巧的数据结构来管理页表:
// 页表描述结构（mm_types.h）
struct mm_struct {
struct vm_area_struct *mmap; // 内存区域链表
pgd_t *pgd; // 页全局目录
atomic_t mm_users; // 使用该地址空间的用户数
atomic_t mm_count; // 引用计数
// ... 其他字段
};
// 内存区域描述（vm_area_struct）
struct vm_area_struct {
struct mm_struct *vm_mm; // 所属地址空间
unsigned long vm_start; // 起始地址
unsigned long vm_end; // 结束地址
pgprot_t vm_page_prot; // 保护权限
unsigned long vm_flags; // 区域标志
struct vm_area_struct *vm_next; // 下一个区域
// ... 其他字段
};

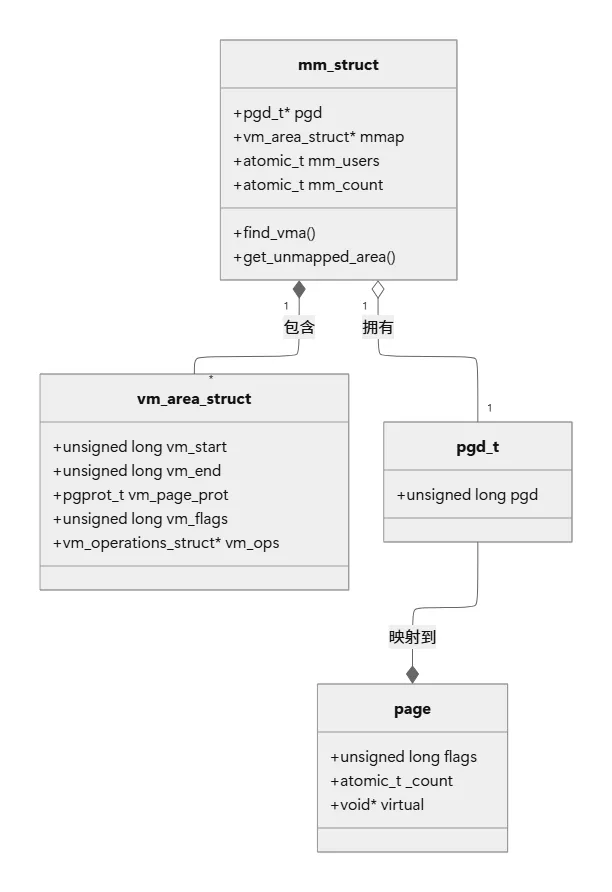

数据结构关系图:
3.2 页表遍历过程
让我们深入看看内核如何遍历页表:
// 页表遍历核心函数（mm/memory.c）
pte_t *pte_offset_map(pmd_t *pmd, unsigned long address)
{
// 从PMD获取PTE
return pte_offset_kernel(pmd, address);
}
// 地址转换主函数
static int follow_page(struct vm_area_struct *vma,
unsigned long address,
unsigned int flags)
{
pgd_t *pgd;
p4d_t *p4d;
pud_t *pud;
pmd_t *pmd;
pte_t *ptep;
// 逐级遍历页表
pgd = pgd_offset(vma->vm_mm, address);
if (pgd_none(*pgd) || pgd_bad(*pgd))
return 0;
p4d = p4d_offset(pgd, address);
if (p4d_none(*p4d) || p4d_bad(*p4d))
return 0;
pud = pud_offset(p4d, address);
if (pud_none(*pud) || pud_bad(*pud))
return 0;
pmd = pmd_offset(pud, address);
if (pmd_none(*pmd) || pmd_bad(*pmd))
return 0;
ptep = pte_offset_map(pmd, address);
if (!ptep)
return 0;
// 检查PTE标志
if (!pte_present(*ptep))
return 0;
return 1;
}

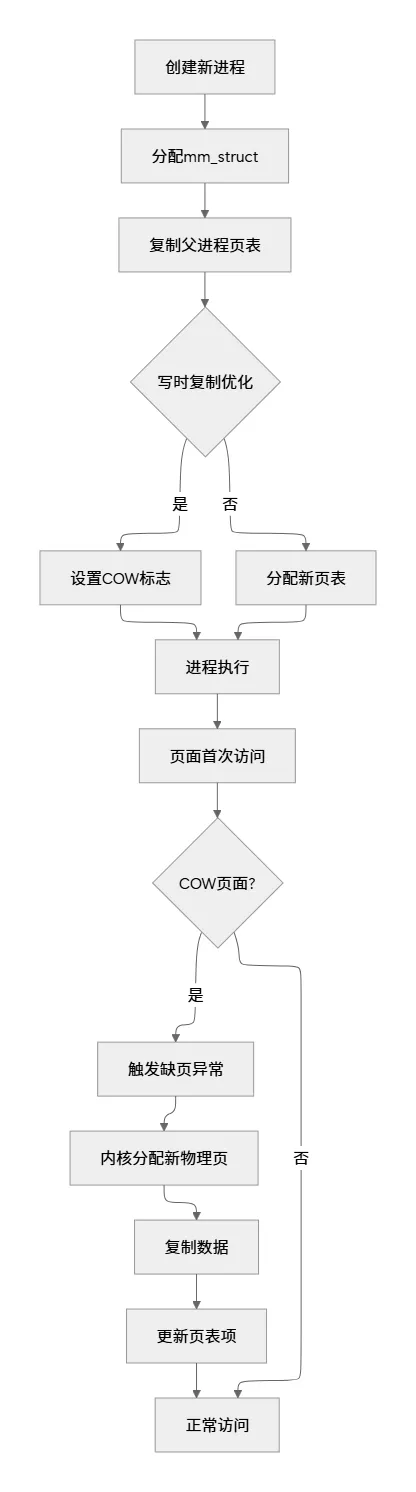

3.3 页表分配与初始化
当进程创建时, 内核如何建立页表？
第四章: 页表相关优化技术
4.1 TLB（转换后缓缓冲区）
TLB是页表查找的加速器, 就像图书馆的"热门书架":
// TLB刷新操作
static inline void flush_tlb_page(struct vm_area_struct *vma,
unsigned long addr)
{
// 刷新单个页面的TLB条目
__flush_tlb_single(addr);
}
// TLB shootdown处理（多核同步）
void flush_tlb_range(struct vm_area_struct *vma,
unsigned long start, unsigned long end)
{
// 在多核系统中同步TLB状态
on_each_cpu(__flush_tlb_all_local, NULL, 1);
}
TLB工作原理:
4.2 大页（Huge Page）支持
大页技术减少TLB压力, 提高性能:
// 大页配置示例
# 查看大页信息
cat /proc/meminfo | grep Huge
# 设置大页数量
echo 20 > /proc/sys/vm/nr_hugepages
# 使用大页的程序
// 程序通过mmap使用大页
void *addr = mmap(NULL, length, PROT_READ|PROT_WRITE,
MAP_PRIVATE|MAP_ANONYMOUS|MAP_HUGETLB,
-1, 0);
普通页 vs 大页对比:
4.3 页表压缩与内存去重
现代Linux内核的智能优化:
// KSM（内核同页合并）示例
# 启用KSM
echo 1 > /sys/kernel/mm/ksm/run
# 查看KSM统计
cat /sys/kernel/mm/ksm/pages_shared
cat /sys/kernel/mm/ksm/pages_sharing
第五章: 页表实例与调试
5.1 简单页表操作示例
让我们编写一个内核模块来演示页表操作:
// page_table_demo.c - 页表操作演示模块
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/mm.h>
#include <linux/sched.h>
static void show_page_table(unsigned long addr)
{
struct task_struct *task = current;
struct mm_struct *mm = task->mm;
pgd_t *pgd;
p4d_t *p4d;
pud_t *pud;
pmd_t *pmd;
pte_t *pte;
printk(KERN_INFO "===== 页表遍历演示 =====\n");
printk(KERN_INFO "虚拟地址: 0x%lx\n", addr);
// 获取各级页表项
pgd = pgd_offset(mm, addr);
printk(KERN_INFO "PGD值: 0x%lx\n", pgd_val(*pgd));
if (pgd_none(*pgd) || pgd_bad(*pgd)) {
printk(KERN_INFO "PGD无效\n");
return;
}
p4d = p4d_offset(pgd, addr);
pud = pud_offset(p4d, addr);
if (pud_none(*pud) || pud_bad(*pud)) {
printk(KERN_INFO "PUD无效\n");
return;
}
pmd = pmd_offset(pud, addr);
if (pmd_none(*pmd) || pmd_bad(*pmd)) {
printk(KERN_INFO "PMD无效\n");
return;
}
pte = pte_offset_map(pmd, addr);
if (!pte) {
printk(KERN_INFO "PTE无效\n");
return;
}
printk(KERN_INFO "PTE值: 0x%lx\n", pte_val(*pte));
printk(KERN_INFO "物理页框: 0x%lx\n", pte_pfn(*pte) << PAGE_SHIFT);
printk(KERN_INFO "Present位: %d\n", pte_present(*pte));
printk(KERN_INFO "Dirty位: %d\n", pte_dirty(*pte));
printk(KERN_INFO "Accessed位: %d\n", pte_young(*pte));
}
static int __init pt_demo_init(void)
{
printk(KERN_INFO "页表演示模块加载\n");
// 演示当前进程的栈地址页表信息
unsigned long stack_addr = (unsigned long)&stack_addr;
show_page_table(stack_addr);
// 演示代码段地址页表信息
show_page_table((unsigned long)show_page_table);
return 0;
}
static void __exit pt_demo_exit(void)
{
printk(KERN_INFO "页表演示模块卸载\n");
}
module_init(pt_demo_init);
module_exit(pt_demo_exit);
MODULE_LICENSE("GPL");
5.2 页表调试工具与技巧
常用调试命令:
# 1. 查看进程内存映射
pmap -x <pid>
cat /proc/<pid>/maps
cat /proc/<pid>/smaps # 详细统计信息
# 2. 查看页表统计
cat /proc/meminfo
# 关注: PageTables, Mapped, AnonPages, Shmem等字段
# 3. 页表性能分析
perf stat -e dtlb_load_misses.stlb_hit,dtlb_load_misses.walk_active <command>
# 4. 使用SystemTap跟踪页表操作
stap -e 'probe vm.pagefault {
printf("进程 %s (%d) 缺页异常 at 0x%x\n",
execname(), pid(), address);
}'
# 5. 内核调试输出
echo 1 > /proc/sys/vm/page_table_debug
dmesg | grep -i page_table
调试技巧总结表:
第六章: 不同架构的页表实现

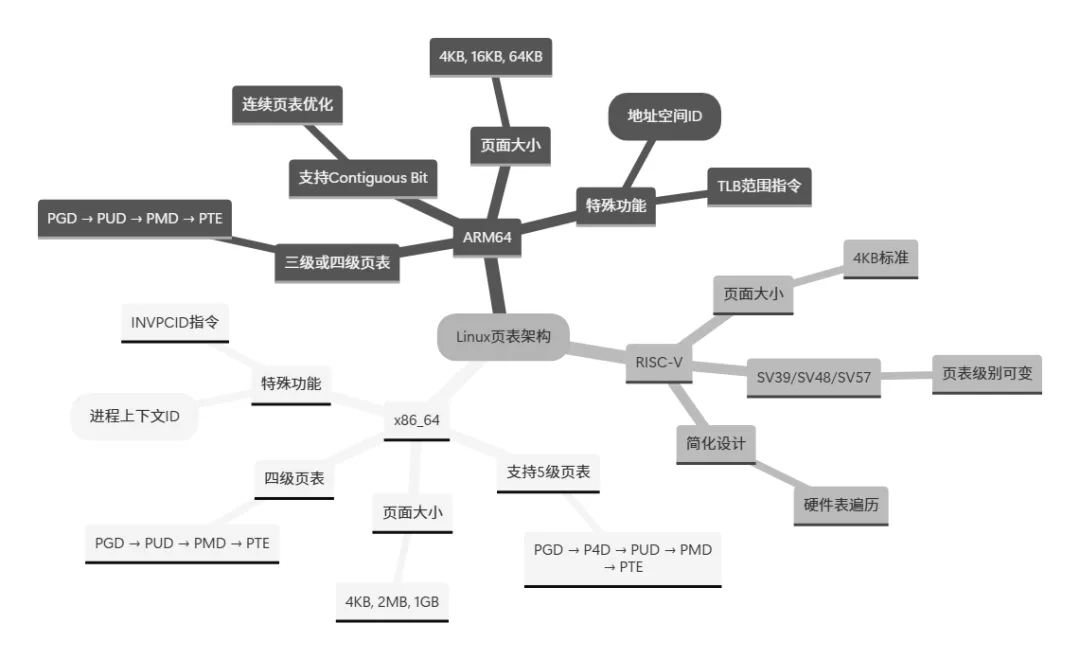

6.1 x86_64 vs ARM64页表对比
6.2 5级页表与未来展望
随着64位系统内存增大, Linux引入了5级页表:
// 5级页表支持（内核配置）
#ifdef CONFIG_PGTABLE_LEVELS == 5
#define P4D_SHIFT (PGDIR_SHIFT + (PAGE_SHIFT - 3))
#define PTRS_PER_P4D 512
#endif
// 地址空间扩展
传统4级: 256TB虚拟地址空间
5级页表: 128PB虚拟地址空间
页表演进时间线:
第七章: 性能优化实践指南
7.1 页表相关性能调优
优化策略矩阵:
7.2 实际案例分析: 数据库优化
# PostgreSQL使用大页配置
# postgresql.conf
huge_pages = on
shared_buffers = 8GB
# 操作系统配置
echo 4096 > /proc/sys/vm/nr_hugepages
# 验证效果
grep -i huge /proc/meminfo
pgbench -T 300 -c 50 dbname
第八章: 安全考量与防护机制
8.1 页表安全特性
现代CPU的页表安全扩展:
// Intel CET（控制流执行技术）支持
#ifdef CONFIG_X86_CET
// 影子栈保护
wrmsrl(MSR_IA32_PL3_SSP, shadow_stack);
#endif
// ARM MTE（内存标记扩展）
#ifdef CONFIG_ARM64_MTE
// 内存标记防止溢出
page_mte_tagged(page);
#endif
安全威胁与防护:
| | | |
|---|
| | | |
| | | |
| | | CONFIG_PAGE_TABLE_ISOLATION |
| | | |
总结
核心要点回顾
通过对Linux页表的深入分析, 我们可以总结出以下关键点:
- 1. 设计哲学: Linux页表体现了计算机科学经典的时空权衡, 通过多级结构在空间效率和时间效率之间取得平衡
