设计需求

本文介绍使用西门子 TIA Portal SCL 语言设计一个包装分拣控制系统，该系统的功能是将高度不同的两种包装箱分类输送并计数。

文末提供了该实例的 TIA Portal 项目文件和 Factory I/O 场景文件下载链接，感兴趣的朋友自行下载。

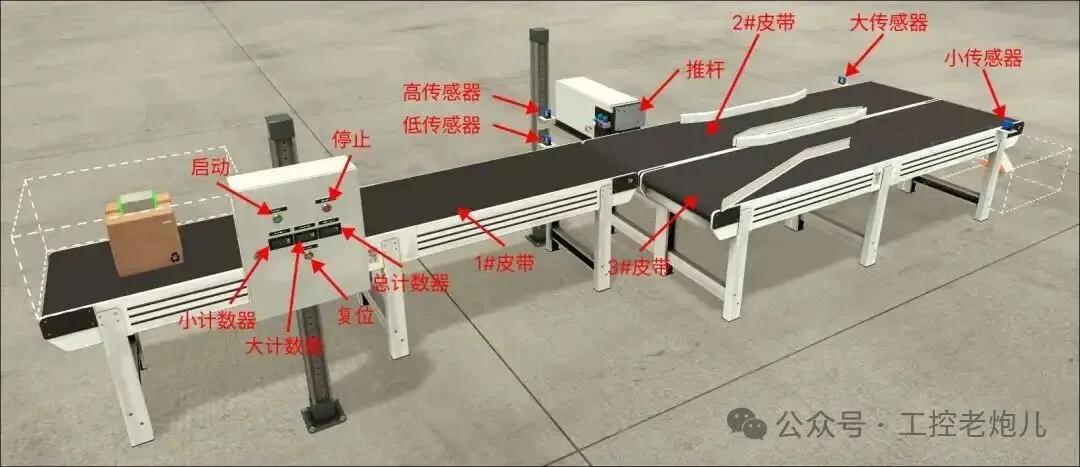

功能设计

包装箱尺寸判断：

如果只有低位传感器触发则判断为小箱，如果低位和高位传感器都触发则判断为大箱。

系统启动：

按下启动按钮，系统启动运行，直到按下停止按钮。

初始化：

1# 皮带启动运行，箱子随机生成器启动。

启停 2# 皮带：

检测到小箱或大箱则启动 2# 皮带，如果是大箱则运行 8 秒钟，如果是小箱则运行 2 秒钟。

启停 3# 皮带：

如果是大箱则不运行，如果是小箱则运行 8 秒钟。

包装箱计数：

分别记录小箱、大箱的数量和总数量，并可以通过复位按钮清除计数。

程序设计

添加一个 FB，命名为：BoxSortSys。

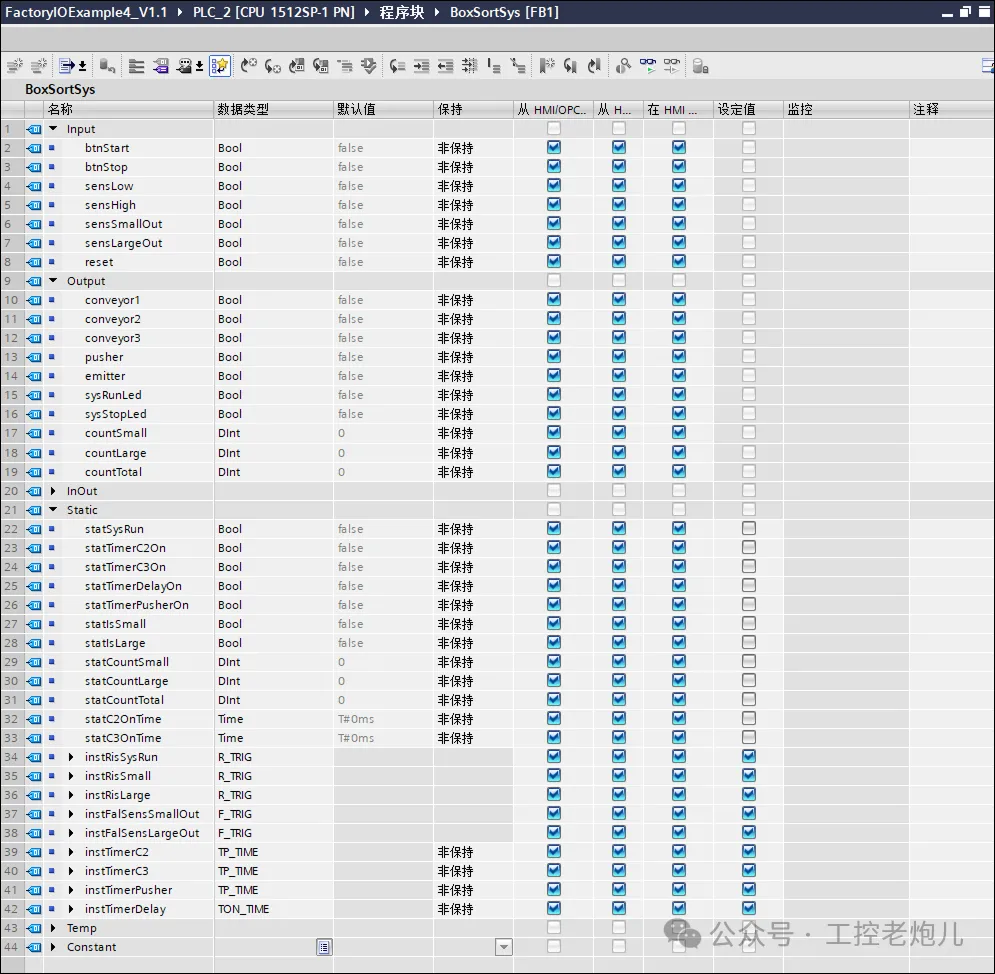

定义接口变量：

编写程序代码：

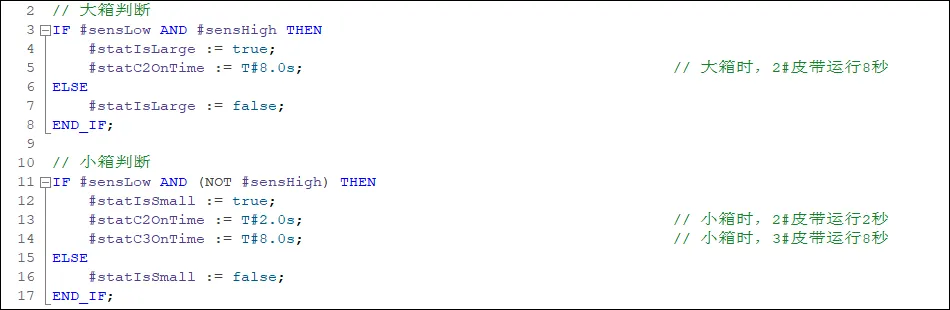

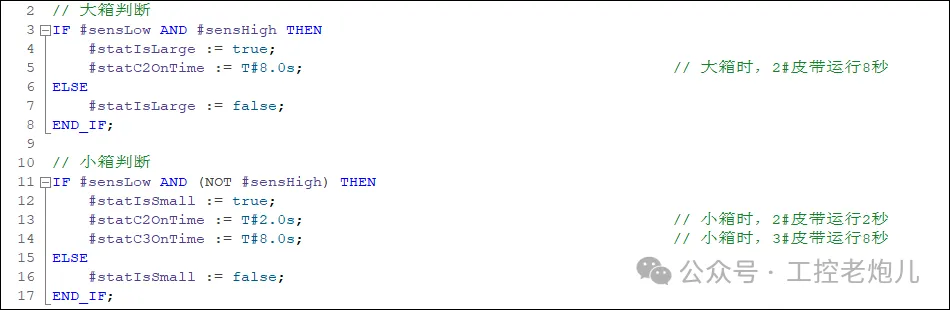

第一段，通过高低传感器判断箱子大小。

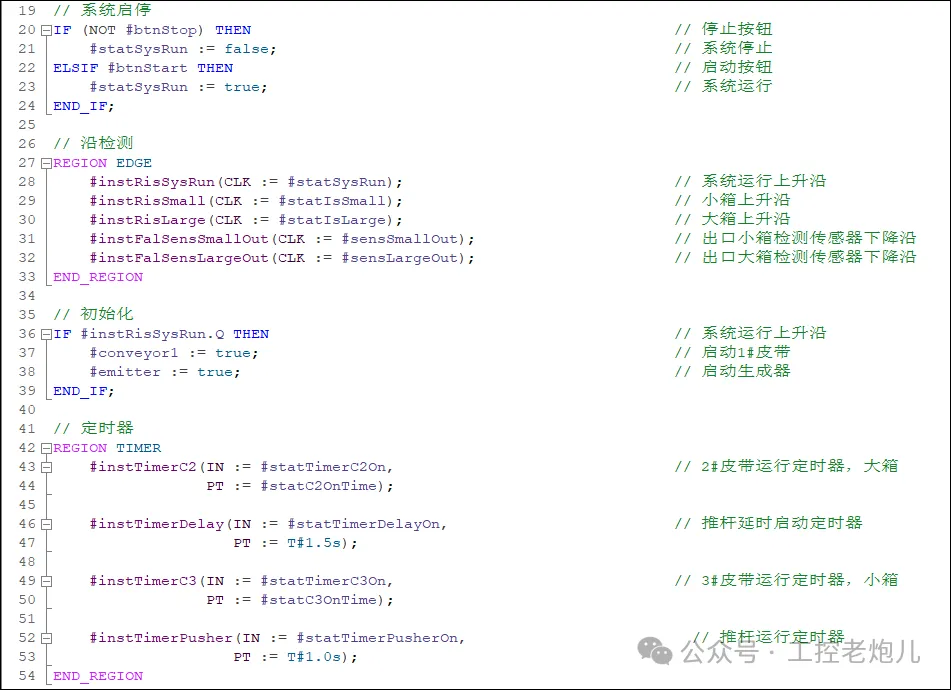

第二段，系统启停、变量沿检测和定时器管理。

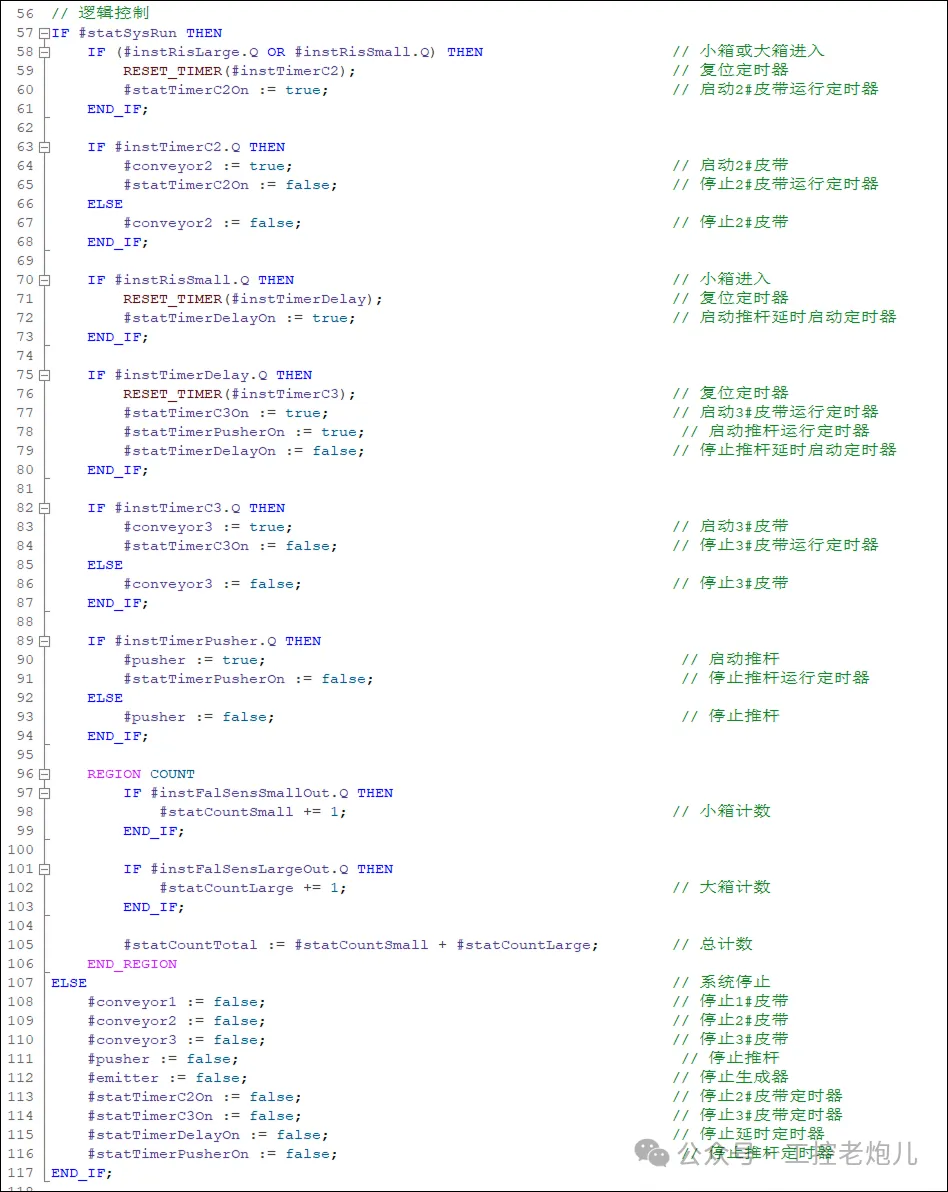

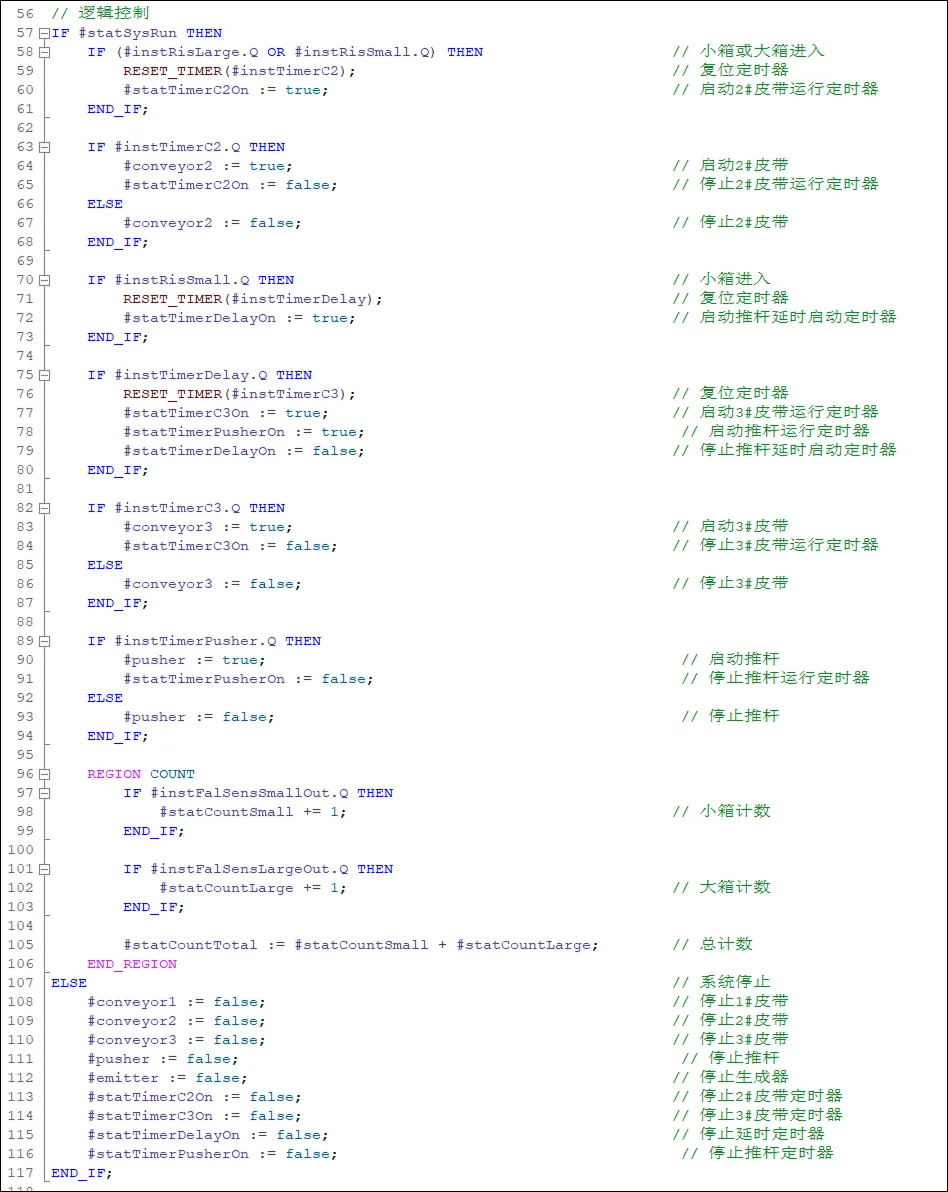

第三段，系统运行逻辑控制，小箱通过时，启动推杆，将小箱推至 3# 皮带，2# 皮带、3# 皮带和推杆均通过定时器控制。

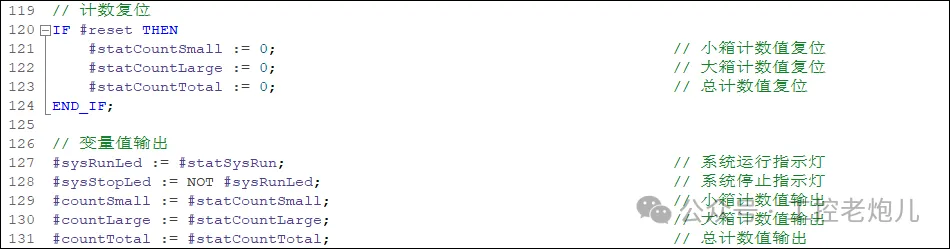

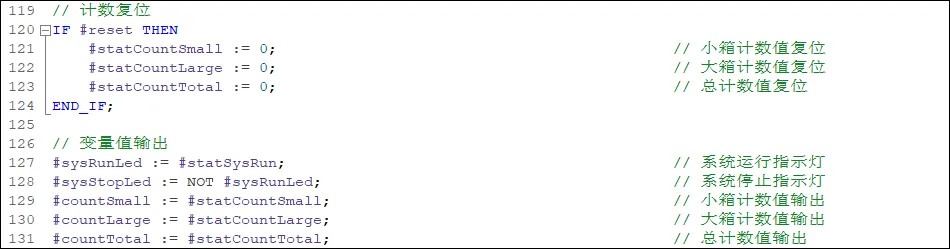

第四段，计数器复位和变量值输出。

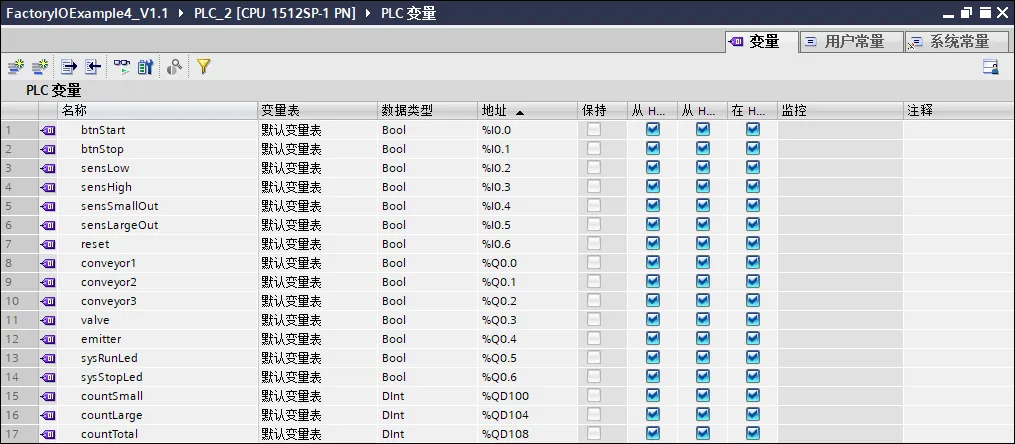

定义 PLC 变量

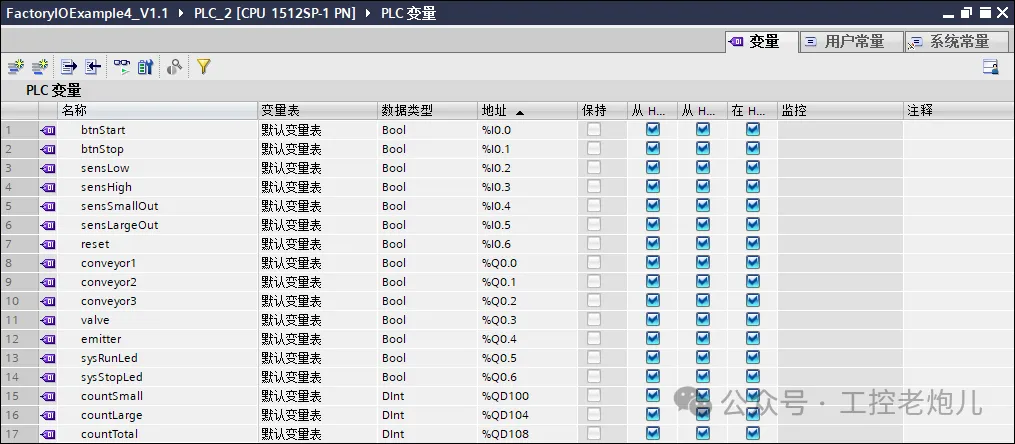

在 PLC 变量表中定义如下 IO 变量。

功能块调用

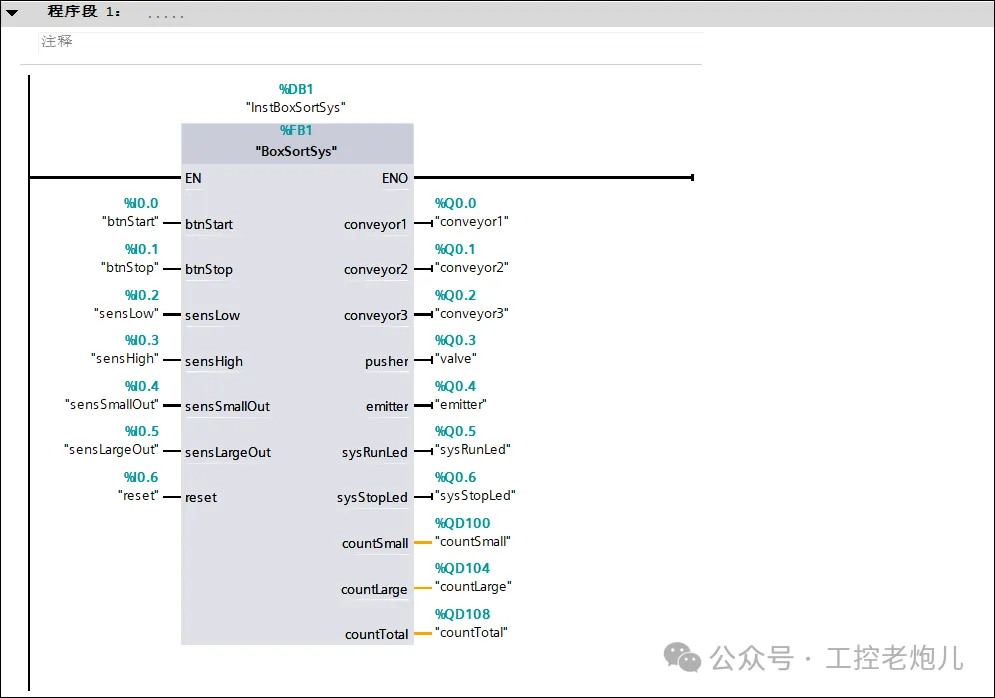

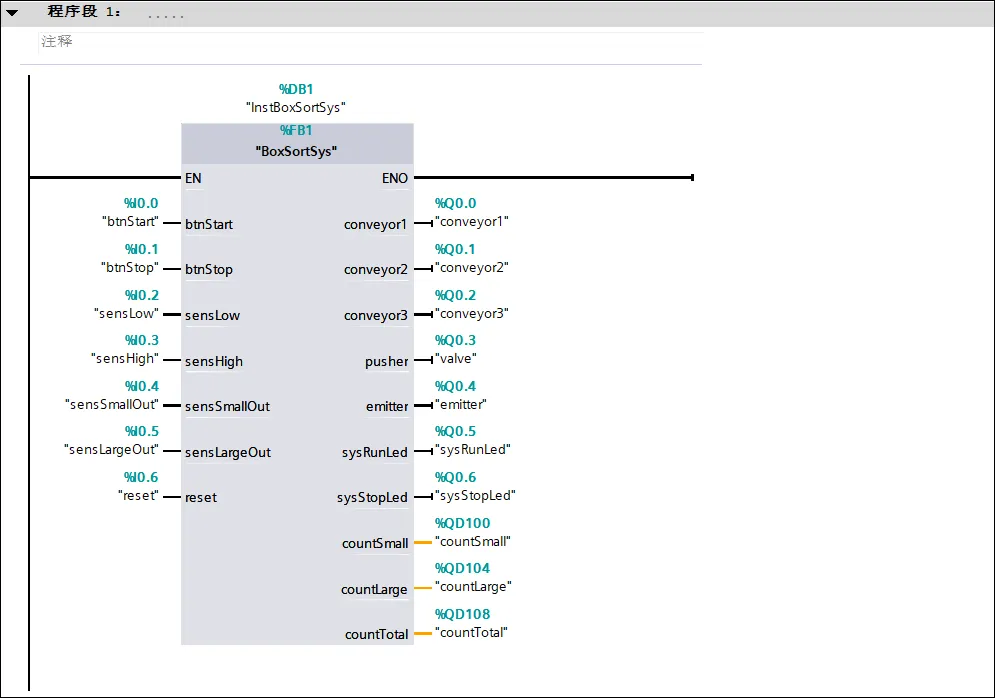

在循环组织块中调用 FB BoxSortSys，并连接实参。

如下图：

功能测试

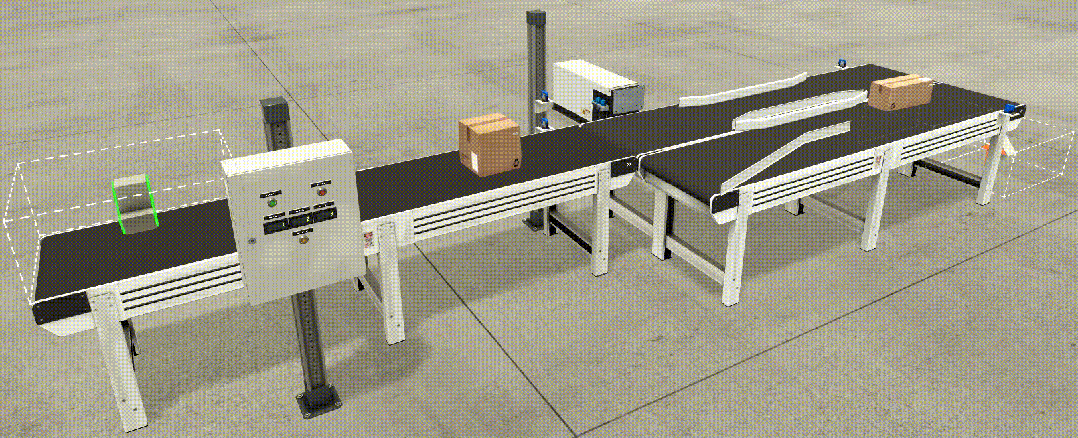

使用 PLCSIM Advanced 和 Factory I/O 对功能进行仿真测试，大体实现了基本功能，尽管还有一些 BUG。

总结

通过该实例主要学习了 R_TRIG 上升沿指令、F_TRIG 下降沿指令、TON_TIME 接通延时定时器指令、TP_TIME 脉冲定时器和 IF 条件语句的使用方法和应用场景。

实例下载

链接：https://pan.quark.cn/s/07d68b47306c

提取码：d2cv
