引言
想要在电气自动化行业混得风生水起？光有逻辑思维还不够，这两款“吃饭的家伙”你必须熟练掌握。今天我们就来深入剖析两款堪称"PLC左膀右臂"的顶级软件，通过实际案例带你领略它们的强大之处。在电气自动化这个圈子里摸爬滚打，如果你只会拿着万用表满场跑，那只能说明你是个合格的“维修工”。
想要成为一名真正的电气工程师，想要在设计院或者大厂里独当一面，你手里必须得有几把“刷子”。而今天我们要聊的这两款软件，简直就是我们的“左手”和“右手”，缺一不可。
不管你是刚入行的小白，还是想进阶的老鸟，学PLC，这两款软件你绝对绕不开。

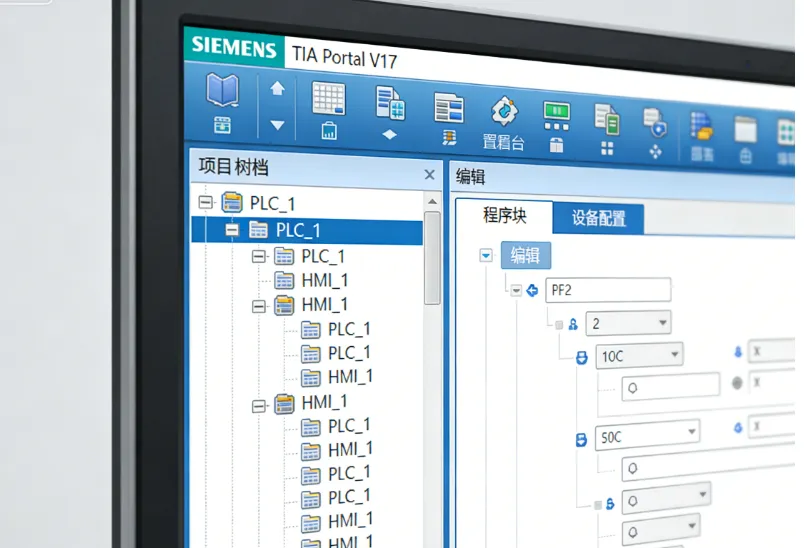

一、 西门子博图：编程界的“全能大神”
以前我们做项目，PLC是一套软件，触摸屏（HMI）是一套软件，网络配置又是一套软件。经常要在好几个窗口之间切来切去，数据还要手动导入导出，稍微不注意，版本对应不上，系统就崩了。
但有了西门子博图，这一切都成为了历史。
为什么说它是“全能大神”？因为它实现了真正的全集成自动化。
1. 一个界面，通吃全场博图最大的特点就是把所有东西都整合在一个平台上。
- PLC编程： 无论是S7-1200/1500，还是老款的S7-300/400，都在同一个软件里写。
- HMI设计： 给PLC配个屏幕，不用再打开WinCC flexible，直接在博图里拽个控件，变量能自动吸附，爽得不行。
- 网络配置： 以前组态PROFINET网络还得算GSD文件，现在在博图的拓扑视图里，把设备图标像搭积木一样连起来，连线一拉，网络通不通一目了然。
举例说明：想象一下，你正在做一个中大型流水线项目。以前你需要打开Step 7写PLC程序，打开WinCC做画面，打开SIMATIC NET配网络。现在用博图：你在PLC里定义了一个变量叫“Motor_Start”，只要鼠标轻轻一拖，就能直接扔到HMI的画面按钮上。变量地址自动对应，根本不需要你手动输入！这种“拖拽式”的体验，直接让编程效率飞起。
2. 模拟功能超牛，省钱又省力以前程序写好了，不敢直接上设备，怕出错把机器撞了，只能在现场干瞪眼。博图自带的PLCSIM Advanced（仿真器）简直神了。实战场景：你可以写好程序，在电脑上直接开启虚拟仿真。配合S7-PLCSIM，你甚至可以在不连接真实硬件的情况下，模拟机器的运行逻辑。比如，你写了一个机械手抓取的程序，通过仿真，你能看到虚拟的输入输出灯亮起，逻辑走没走对， Bug在哪，运行前就能测个遍。这意味着什么？意味着你的项目质量稳稳拿捏！到了现场调试，只需要做最后的微调，不用天天熬夜加班陪产线了。
二、 EPLAN：电气设计的“大脑”
如果说博图是控制逻辑的核心，那么EPLAN就是电气设计的基石。
很多刚入行的朋友喜欢用AutoCAD画电气图。没错，CAD能画，但那只是“画图”。而EPLAN，是在进行“工程设计”。
1. 从画图到设计CAD里的圆圈、线条在你眼里就是图形；但在EPLAN里，那是带有属性的“宏”和“符号”。EPLAN是专业的电气CAE软件，它最大的优势在于数据的关联性。
举例说明：当你选了一个接触器符号放在原理图上，EPLAN会自动关联它的辅助触点。你在第3页用了一个常开触点，EPLAN会自动提示你，这个触点在第几页被用过了，还剩几个触点没用到。如果用完了，它会立刻报警。这就避免了“触点不够用”这种低级但致命的错误。
2. 自动生成PLC接线图，解放双手对于我们PLC工程师来说，EPLAN最香的功能就是自动生成PLC接线图。以前手动画PLC接线图，那是枯燥的体力活。PLC有几十个输入输出点，每个点都要连到端子，再连到传感器，稍微看花眼，线就画错了。
实战场景：在EPLAN里，你只需要做好“宏”，或者定义好PLC的I/O配置。然后，鼠标点一下“自动生成连接”。
- 啪！
- 啪！
- 啪！ 一张整齐划一、符合国际标准的PLC接线图瞬间生成了。
不仅如此，它还能自动生成端子连接图、部件清单（BOM表）。等到采购物料的时候，把表格一导出，要几个继电器、几米电缆、多少个端子，清清楚楚，不会多买浪费，也不会少买停工。
写在最后
工欲善其事，必先利其器。
第一，西门子博图编程软件，编程界全能大神，项目规划，编程测试，全能搞定，一个界面，PLC, HMI， 网络配置都OK，效率直接飞起，模拟功能超牛，运行前测个遍，项目质量稳稳拿捏。
第二，EPLAN电路图制图软件，功能强大，可以生成PLC接线图。
