【Mixly编程入门】第14课 Mixly(米思齐)光控路灯

2026-10-21 13:27:07

【Mixly编程入门】第14课 Mixly(米思齐)光控路灯

一、项目介绍

这节课我们将使用光敏传感器和LED灯制作一个光控路灯项目。通过Mixly编程实现光敏传感器检测光照强度大小，当低于某个阈值时，路灯亮，否则路灯熄灭。

二、所需器材

1	Arduino UNO开发板 x1
2	面包板 x1
3	LED灯 x1
4	220Ω电阻 x1
5	10kΩ电阻 x1
6	光敏传感器 x1
7	公对公杜邦线若干
8	USB数据线(Arduino连接电脑用) x1

三、光敏传感器及原理

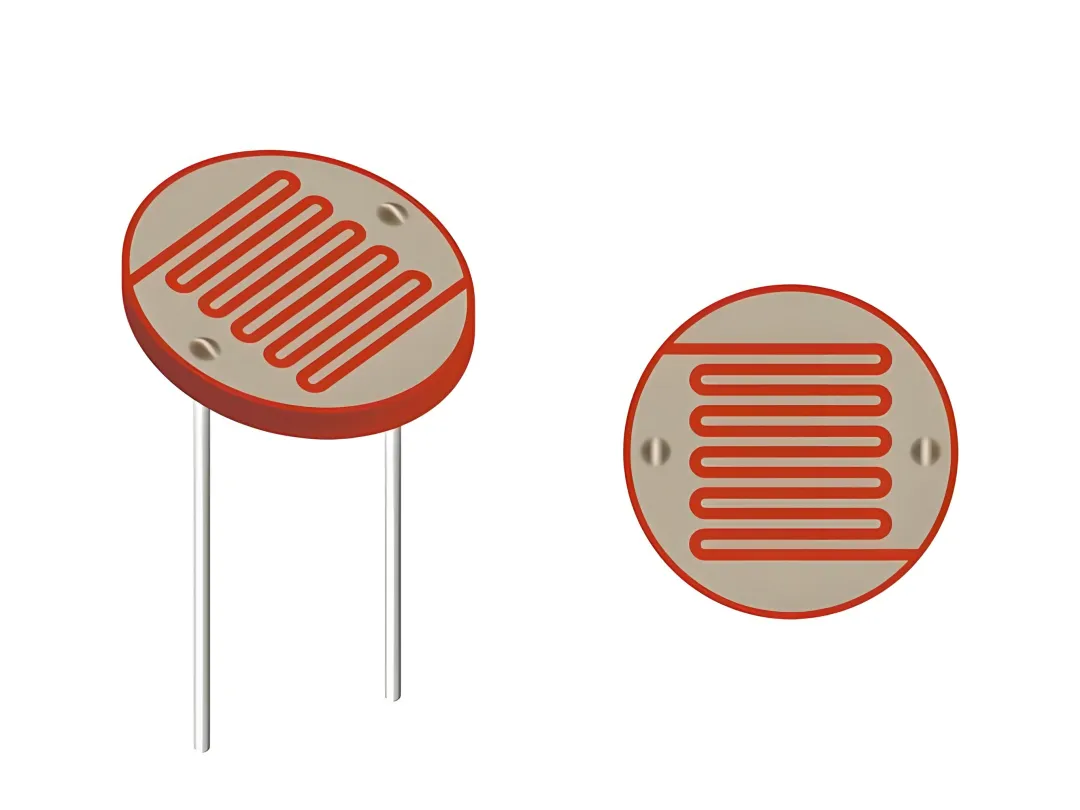

光敏电阻（Light Dependent Resistor，简称LDR）是一种光电器件，其电阻值会随着照射光线的强度变化而变化。当光线增强时，电阻值减小；当光线减弱时，电阻值增大。光敏电阻广泛应用于各种光电控制系统中，如自动门、光控开关等。

工作原理：

半导体特性：光敏电阻由半导体材料（如硫化镉CdS）制成
光电效应：当光子照射到半导体时，会激发电子从价带跃迁到导带，产生电子-空穴对
导电性变化：产生的载流子增加了材料的导电能力，从而降低电阻值
响应特性：

光照强度↑ → 载流子数量↑ → 电阻值↓
光照强度↓ → 载流子数量↓ → 电阻值↑

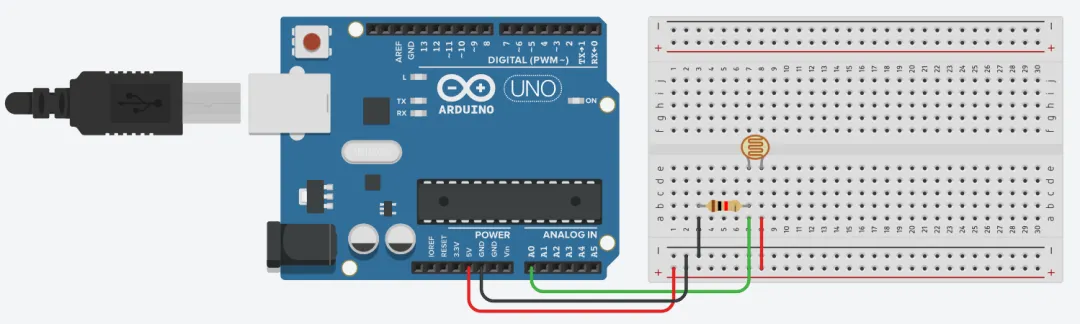

四、电路连接

将LED灯的正极连接到 Arduino 的数字引脚 13；将LED灯的负极连接到 GND。

将光敏传感器的正极连接到 Arduino 的5V引脚；另一端连接10kΩ电阻；将10kΩ电阻的另一端连接到GND；将光敏电阻与10kΩ电阻的连接点连接到Arduino的A0引脚（模拟输入）。

五、编程实践

这节课我们将使用模拟输入管脚 #[A0]程序指令来获取光敏传感器的模拟输入；使用如果……执行……程序指令进行光敏传感器检测光照强度的大小；使用数字输出管脚 #[13]设为[高]程序指令设置LED灯的高低电平。

程序指令	功能

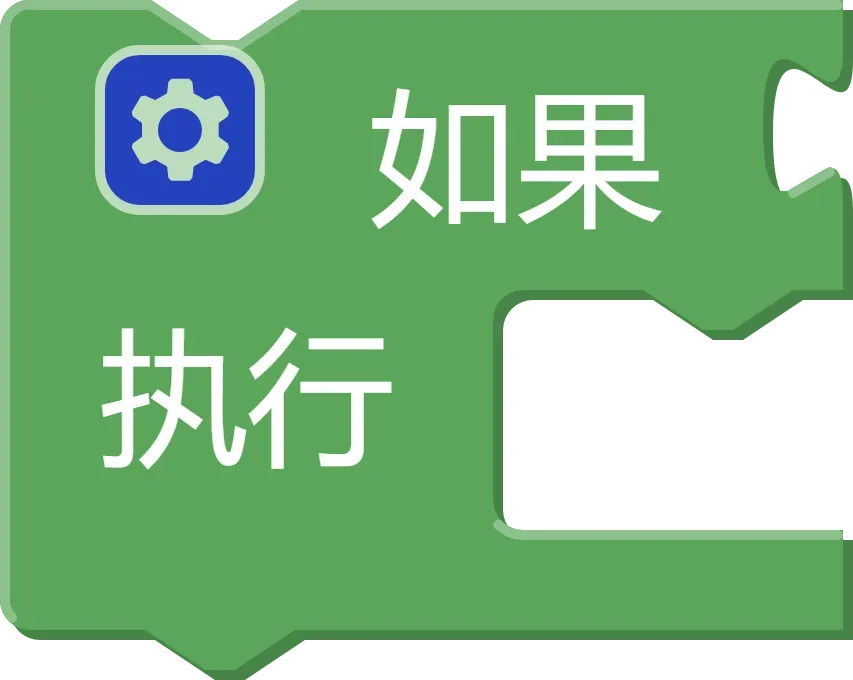

	用来进行条件判断

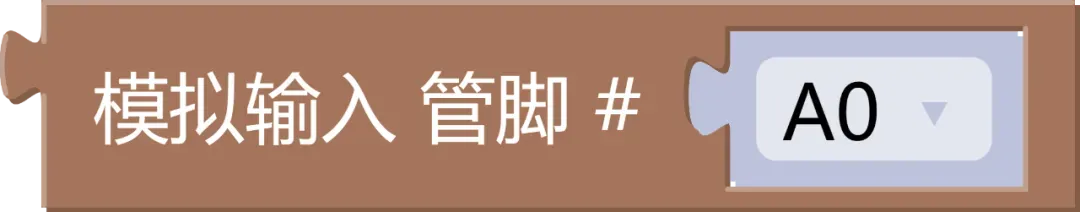

	获取光敏传感器的模拟输入信号
	设置数字输出管脚的高低电平

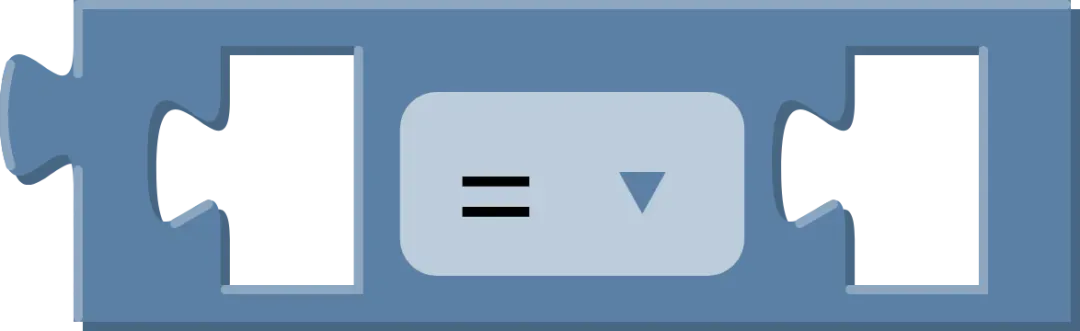

	用来进行比较运算

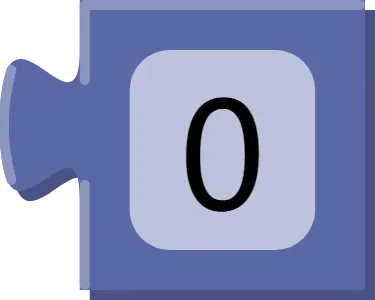

	用来进行赋值

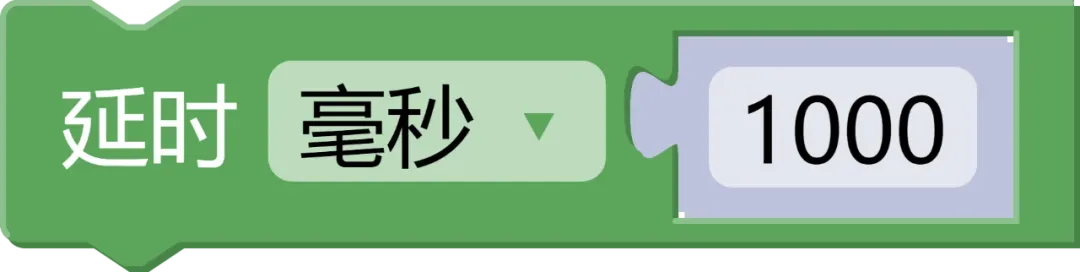

	设置程序延时

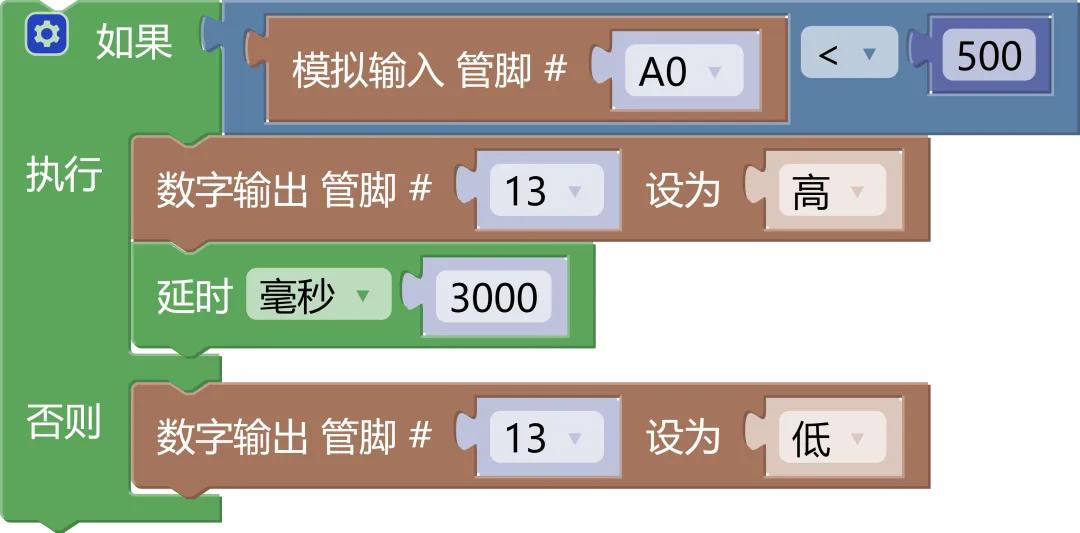

项目程序如下图所示：

六、烧录上传

Step1：用 USB 数据线将你的Arduino Uno开发板连接到电脑。

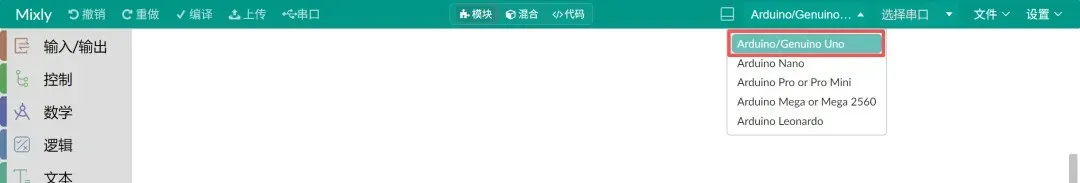

Step2：在菜单栏开发板选项中选择[Arduino/Genuino UNO]型号开发板。

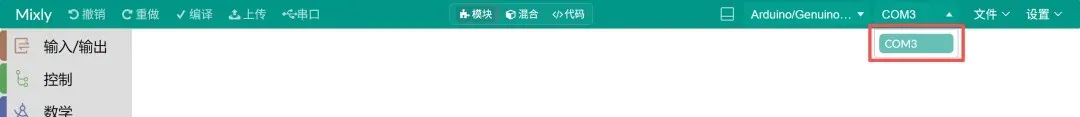

Step3：选择开发板对应的端口号（COM X）。

Step4：选好端口后，可以点击编译按钮进行程序编译。

Step5：编译完成之后，可以点击上传按钮进行烧录上传。

七、结果展示

编译上传完成之后，可以通过光敏传感器检测光照强度大小来触发LED灯亮灭的效果！
