【深度剖析】: Linux ARM64 架构下ramdisk:集成、引导与内核联动机制

在ARM64嵌入式Linux 系统中，ramdisk（准确来说主流是 initramfs）是内核与根文件系统之间的关键桥梁 —— 尤其在无物理磁盘（如 EMMC/NVMe）的嵌入式场景下，ramdisk 承担着 “临时根文件系统” 的核心角色。

一 ramdisk基础认知（基于ARM64架构）

首先明确核心概念，避免混淆：

[1].initrd 和 initramfs：

ARM64 架构下几乎全部使用initramfs（基于 cpio 打包的内存文件系统），而非传统的 initrd（块设备镜像）。

initramfs更轻量、内核原生支持，无需额外块设备驱动即可挂载，是嵌入式 ARM64 的首选。

[2].ramdisk 的核心价值：

内核启动后需立即挂载根文件系统，ramdisk 作为 “临时根” 解决这一依赖；

承载硬件初始化脚本、驱动模块，为挂载物理根文件系统（如 EMMC 中的 ext4）做准备；

极简系统中可直接作为永久根文件系统。

[3].ARM64 架构约束：

ramdisk需加载到内核可寻址的物理内存区域（需避开内核镜像、设备树、外设地址），且地址需符合 ARM64的4KB/2MB/1GB页对齐要求。

二 ramdisk与 Linux 内核的本质关系

内核与 ramdisk 的联动是启动流程的核心，关键逻辑可总结为：

[1].内核的 “根文件系统依赖”：Linux 内核启动到start_kernel()后期，必须挂载根文件系统，否则会触发 panic（VFS: Unable to mount root fs on unknown-block(0,0)）；

[2].ramdisk 的 “过渡角色”：内核先挂载 ramdisk 为临时根，执行其中的/init脚本完成硬件初始化（如加载驱动、初始化存储控制器），再通过pivot_root或switch_root切换到物理根文件系统；

[3].ARM64 内核的处理逻辑：内核通过解析引导参数（bootargs）或内置镜像，定位 ramdisk 在内存中的位置，解压后注册为/dev/ram0块设备，最终挂载为根文件系统。

三 ARM64 下 RAMDisk 的两种集成方式

ramdisk 与内核的集成分为 “外置式” 和 “内置式”，二者的引导逻辑差异显著：

[1].方式 1：外置式 RAMDisk（独立镜像）

这是最常见的方式，ramdisk 以独立 cpio/gz 镜像存在，与内核 Image 分开存储（如 EMMC、SPI Flash）。

生成方式：通过 cpio 打包文件系统目录，gzip 压缩（例：find . | cpio -o -H newc | gzip > ramdisk.cpio.gz）；

核心依赖：需引导程序（如 U-Boot）将 ramdisk 加载到指定内存地址，并通过bootargs告知内核；

典型 bootargs：console=ttyAMA0,115200 root=/dev/ram0 rw initrd=0x88000000,0x4000000（0x88000000为 ramdisk 内存起始地址，0x4000000为镜像大小）。

[2].方式 2：内置式 ramdisk（编译进内核）

我们项目中ramdisk是编译进内核中的。

将 ramdisk 镜像直接嵌入内核 Image 中，内核启动时自动解压使用，无需 U-Boot 传递 ramdisk 参数，适合极简嵌入式系统。

核心原理：内核编译时，将 initramfs的cpio镜像写入内核的.init.ramfs段（由 ARM64 链接脚本vmlinux.lds.S定义）；

配置方式：通过内核menuconfig开启CONFIG_INITRAMFS_SOURCE，指定 cpio 镜像路径；

优势：简化引导流程，无需 U-Boot 处理 ramdisk，降低嵌入式系统的引导层依赖。

四 ARM64 下 ramdisk的引导流程深度解析

ARM64 系统的启动链路为：U-Boot → 内核Image → ramdisk → 根文件系统，不同集成方式的引导流程差异集中在 “内核如何获取并挂载 ramdisk”。

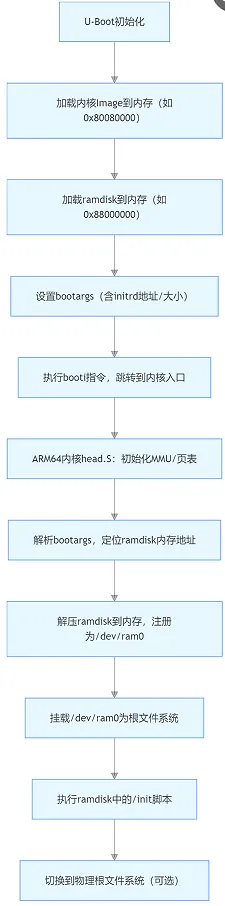

[1]. 外置 ramdisk的完整引导流程

关键步骤解析：

U-Boot 阶段：核心是 “加载 + 传参”，需确保 ramdisk 加载地址不与内核、设备树重叠（ARM64 内核默认加载地址为 0x80080000）；

内核 head.S 阶段：ARM64 汇编代码完成底层硬件初始化（MMU、栈、页表），为后续 C 代码执行铺路；

内核 C 代码阶段：setup_initramfs()（arch/arm64/kernel/setup.c）解析initrd参数，populate_rootfs()（init/initramfs.c）解压 ramdisk 并挂载。

[2]. 内置ramdisk的引导流程（重点）

内置 ramdisk 的核心差异是 “无需 U-Boot 传参”，内核自动识别并解压内置镜像。

内核源码关键逻辑：

编译阶段：内核 Makefile 将CONFIG_INITRAMFS_SOURCE指定的 cpio 文件嵌入到.init.ramfs段；

启动阶段: populate_rootfs()函数检测到内置 ramdisk 后，调用unpack_to_rootfs()解压到内存根目录；

挂载阶段：内核自动将root参数设为/dev/ram0，无需用户配置。

五 实操案例：编译内置 ramdisk的 ARM64 内核

以下步骤基于 Linux 6.1 LTS 内核，演示如何将极简 initramfs 编译进 ARM64 内核，并通过 QEMU 验证：

步骤 1：准备交叉编译环境

# 安装ARM64交叉编译器sudo apt install gcc-aarch64-linux-gnu# 下载内核源码git clone --depth 1 --branch v6.1 https://git.kernel.org/pub/scm/linux/kernel/git/stable/linux.gitcd linux

步骤 2：制作极简 initramfs 镜像

# 创建initramfs目录结构mkdir -p initramfs/{bin,dev,proc,sys}# 复制busybox（需提前编译ARM64版本）cp /path/to/busybox-aarch64 initramfs/bin/# 创建常用命令软链接ln -s busybox initramfs/bin/shln -s busybox initramfs/bin/lsln -s busybox initramfs/bin/mount# 编写核心init脚本（必须有执行权限）cat > initramfs/init << EOF#!/bin/sh# 挂载核心文件系统mount -t proc none /procmount -t sysfs none /sysmount -t devtmpfs none /dev# 输出启动提示echo "===== ARM64 Built-in Initramfs Started ====="# 进入交互式shellexec /bin/shEOFchmod +x initramfs/init# 打包为cpio.gz镜像cd initramfsfind . -print0 | cpio --null -ov --format=newc > ../initramfs.cpiogzip ../initramfs.cpiocd ..`

步骤 3：配置内核集成 initramfs

# 加载默认ARM64配置make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- defconfig# 图形化配置make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- menuconfig在 menuconfig 中配置：plaintextGeneral setup  --->  Initial RAM filesystem and RAM disk (initramfs/initrd) support  [*]  Initramfs source file(s)  --> /path/to/initramfs.cpio.gz  # 填写实际路径

步骤 4：编译内核并验证

# 编译ARM64内核Imagemake ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- Image -j$(nproc)# QEMU模拟ARM64启动（无需传递ramdisk参数）qemu-system-aarch64 -machine virt -cpu cortex-a57 -m 1G -kernel arch/arm64/boot/Image -serial stdio -nographic

成功启动后，终端会输出===== ARM64 Built-in Initramfs Started =====，并进入交互式 shell，说明内置 ramdisk 已正常加载。

六 常见问题与调试技巧

[1].内核 panic：VFS: Unable to mount root fs

[2].原因：内置 ramdisk 路径配置错误、cpio 包格式非newc、ramdisk 无/init脚本；

[3].调试：添加内核启动参数initcall_debug，查看 ramdisk 解压日志。

ARM64 内存地址冲突

外置 ramdisk 加载地址与内核重叠：调整 U-Boot 的loadaddr（内核）和rdaddr（ramdisk）参数，确保地址间隔≥ramdisk 大小。

内置 ramdisk 编译后内核过大

[4].优化：使用strip精简 busybox、移除不必要的命令，或开启内核CONFIG_INITRAMFS_COMPRESSION_GZIP压缩内置镜像。

本文总结（核心关键点）：

[1].ramdisk 的核心角色：ARM64 内核启动的 “过渡根文件系统”，解决内核对物理根文件系统的依赖；

[2].两种集成方式：外置式依赖 U-Boot 传参，灵活易维护；内置式编译进内核，简化引导流程；

[3].核心逻辑: 无论外置 / 内置，ARM64 内核最终都会将 ramdisk 解压为/dev/ram0并挂载，执行/init脚本完成启动。

掌握 ramdisk 的集成与引导机制，是理解 ARM64 嵌入式 Linux 启动流程的关键，也是调试内核启动 panic、定制根文件系统的核心基础。
