Mermaid技术完全指南:从代码到专业图表,释放技术文档生产力

      在技术写作中，图表的地位举足轻重。根据Stack Overflow开发者调查，超过68%的开发者表示清晰的技术图表能节省至少30%的沟通时间。然而，传统图表工具存在诸多痛点：操作繁琐、难以版本控制、团队协作困难……

      这时Mermaid出现了——一款基于文本的图表绘制工具，通过简洁的标记语言生成流程图、时序图、类图等专业图表。

01 Mermaid核心优势：为何它成为开发者首选？

      Mermaid不是一个简单的图表生成器，它是基于JavaScript的图表工具，使用类似Markdown的语法，将文本转换为图表。

      传统图表工具如Visio或Lucidchart需要手动拖拽每个元素，而Mermaid只需编写简洁的代码，自动生成精美图表。这种文本驱动的方法带来了几个革命性优势：纯文本格式天生适合Git等版本控制系统，可以轻松追踪每次修改；无需设计技能，开发者用熟悉的代码方式创建图表；生成速度快，修改简单。

      更重要的是，Mermaid支持多种输出格式，包括PNG、SVG等，能无缝集成到各种文档和网站中。这使得它成为技术文档、API参考、项目规划等场景的理想选择。

02 基础语法与核心概念：Mermaid的构建模块

      Mermaid的语法设计简洁直观。每个图表以声明图表类型开始，如graph TD表示自上而下的流程图，sequenceDiagram表示时序图。

      图表方向是基础中的基础：TD或TB表示从上到下；BT表示从下到上；LR表示从左到右；RL表示从右到左。方向声明决定了整个图表的布局方式。

      节点定义有几种基本形式：A[矩形节点]创建矩形节点；B(圆角矩形)创建圆角矩形节点；C{菱形}创建菱形节点；D((圆形))创建圆形节点。

      连接线样式丰富多样：-->表示带箭头实线；---表示无箭头实线；-.->表示带箭头虚线；==>表示粗箭头。

03 流程图：最常用的图表类型详解

      流程图是Mermaid中使用最广泛的图表类型，适用于描述算法、工作流程和决策过程。

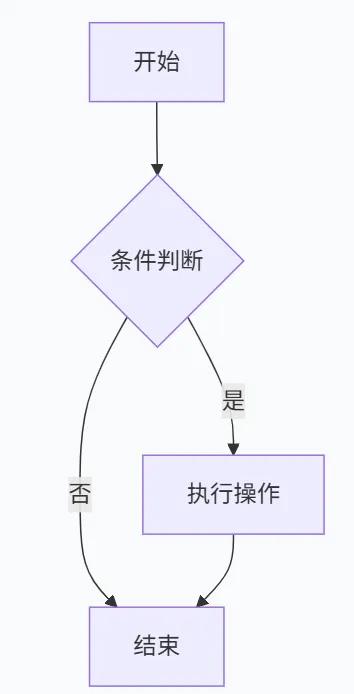

      基本流程图只需定义节点和连接关系：

graph TD    A[开始] --> B{条件判断}    B -->|是| C[执行操作]    B -->|否| D[结束]    C --> D

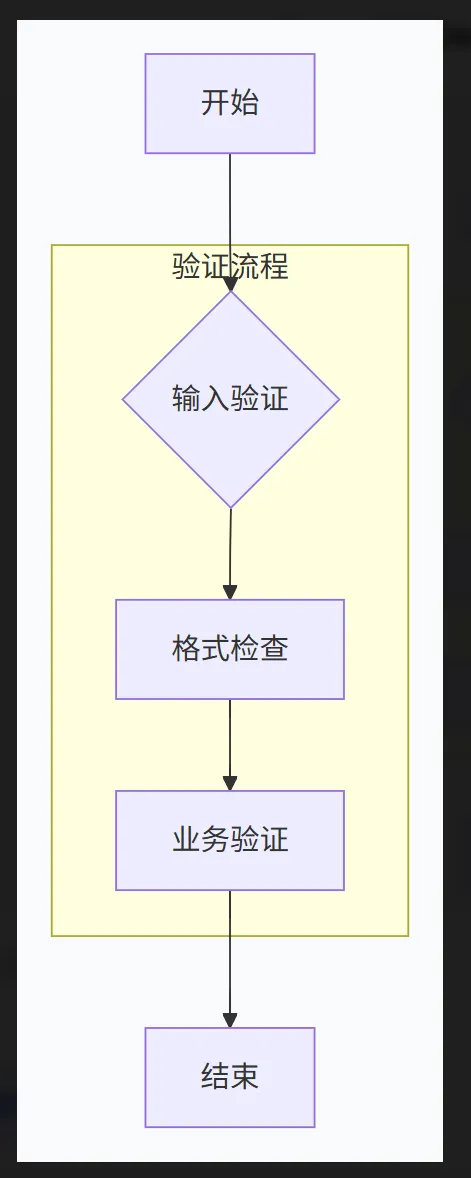

      子图功能让复杂流程图结构化，使用subgraph关键字定义：

graph TD    A[开始] --> B    subgraph 验证流程        B{输入验证} --> C[格式检查]        C --> D[业务验证]    end    D --> E[结束]

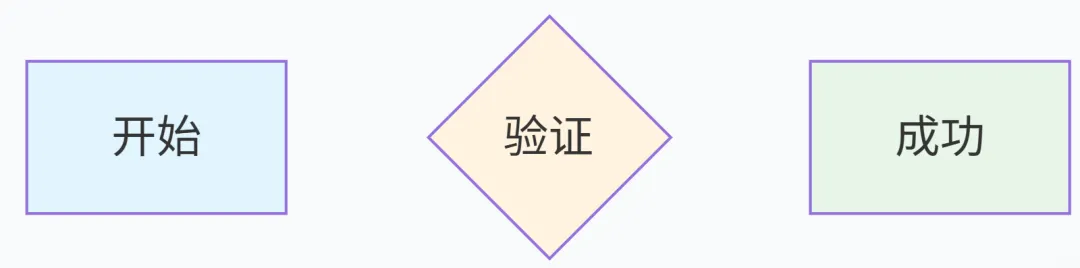

graph TD    A[开始]:::start    B{验证}:::decision    C[成功]:::success    classDef start fill:#e1f5fe    classDef decision fill:#fff3e0    classDef success fill:#e8f5e8

04 时序图：系统交互可视化利器

      时序图是描述系统组件间交互的绝佳工具，特别适合展示API调用、消息传递等场景。

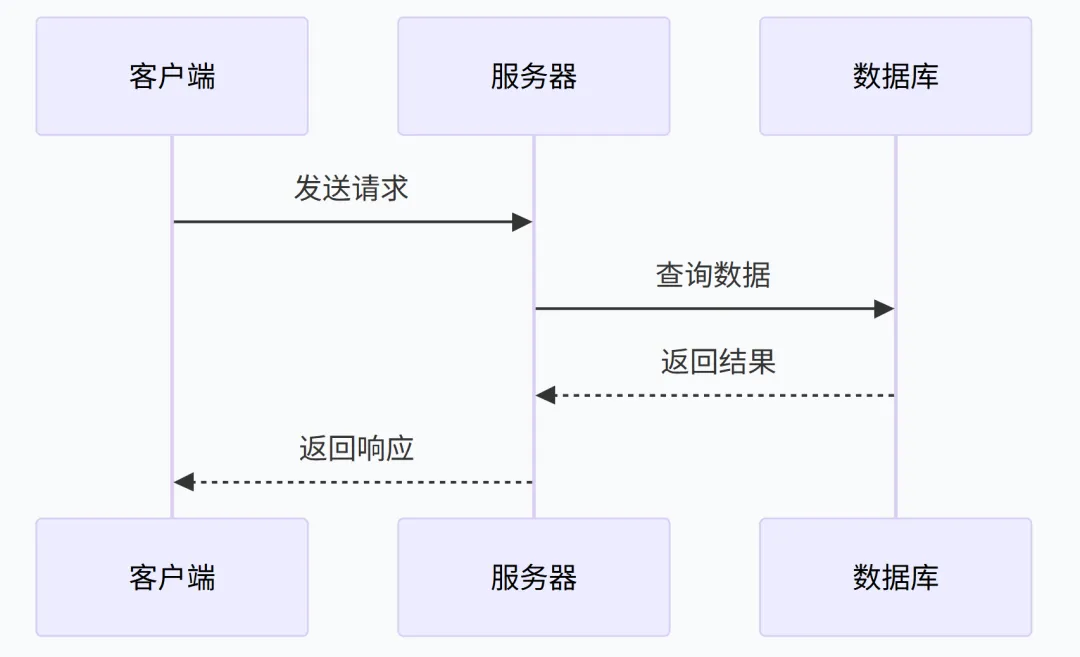

      基本时序图结构包含参与者定义和消息传递：

sequenceDiagram    participant 客户端    participant 服务器    participant 数据库    客户端->>服务器: 发送请求    服务器->>数据库: 查询数据    数据库-->>服务器: 返回结果    服务器-->>客户端: 返回响应

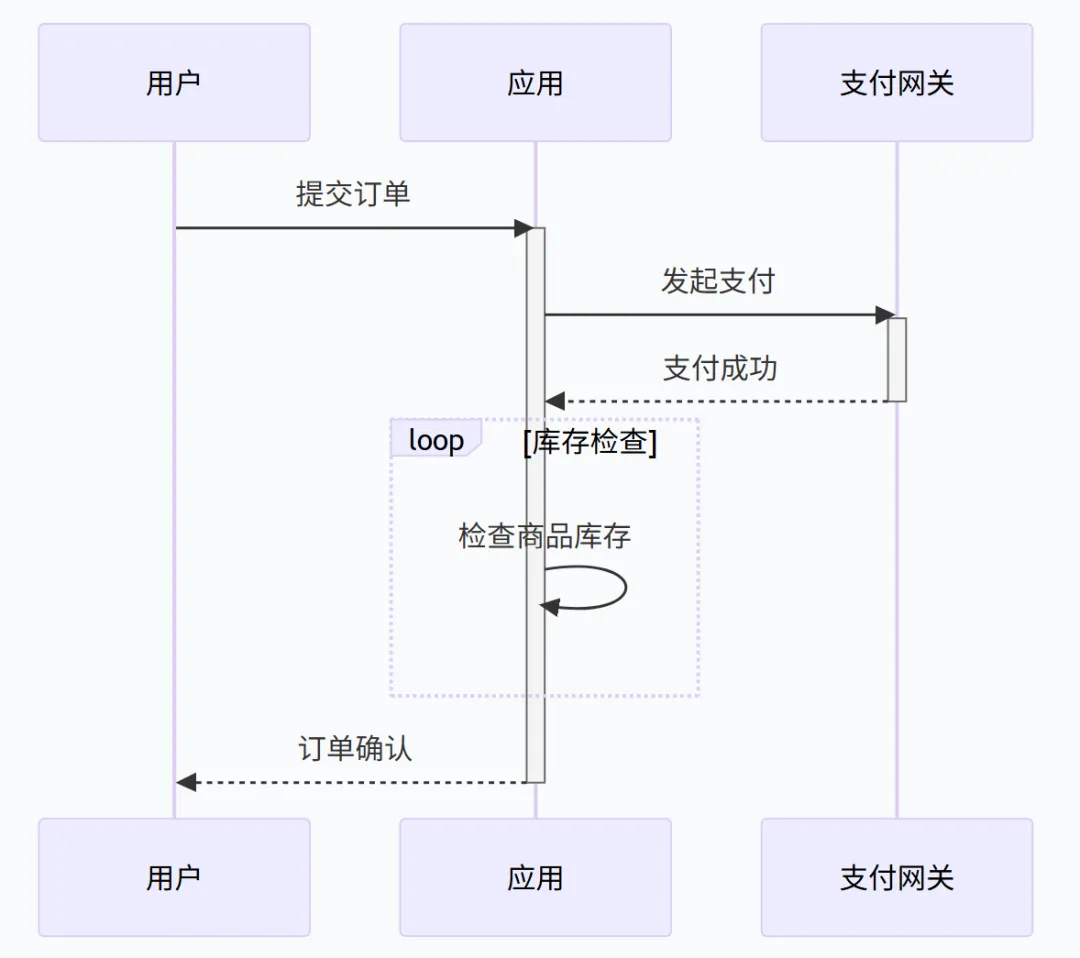

sequenceDiagram    participant 用户    participant 应用    participant 支付网关    用户->>应用: 提交订单    activate 应用    应用->>支付网关: 发起支付    activate 支付网关    支付网关-->>应用: 支付成功    deactivate 支付网关    loop 库存检查        应用->>应用: 检查商品库存    end    应用-->>用户: 订单确认    deactivate 应用

05 类图：面向对象设计的标准表达

      类图是面向对象设计的核心工具，Mermaid提供了完整的UML类图支持。

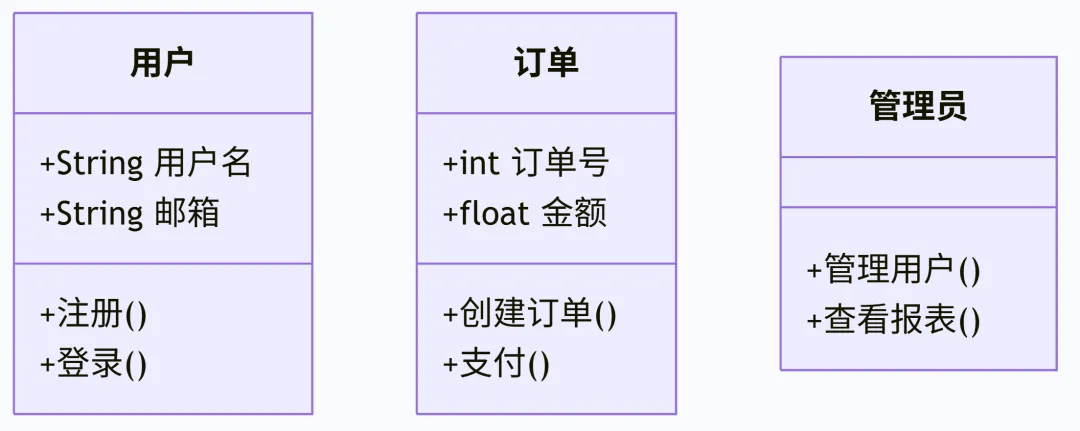

      基本类定义包括类名、属性和方法：

classDiagram    class 用户 {        +String 用户名        +String 邮箱        +注册()        +登录()    }    class 订单 {        +int 订单号        +float 金额        +创建订单()        +支付()    }    class 管理员 {        +管理用户()        +查看报表()    }

      类关系是类图的核心表达内容：<|--表示继承关系；*--表示组合关系；o--表示聚合关系；-->表示关联关系。

06 甘特图：项目管理与时间规划

      甘特图在项目管理中不可或缺，Mermaid的甘特图语法简洁而强大。

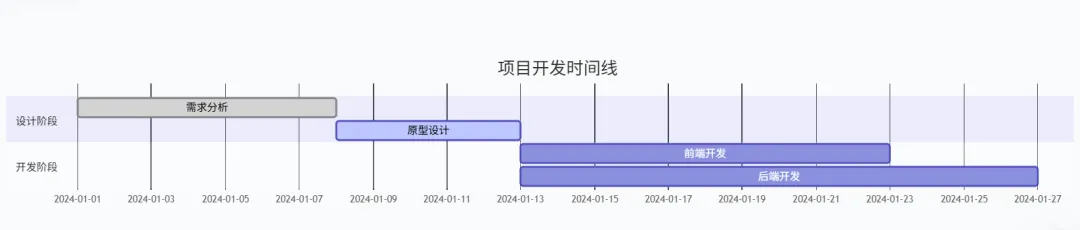

      项目时间线可以清晰展示：

gantt    title 项目开发时间线    dateFormat YYYY-MM-DD    section 设计阶段    需求分析 :done, des1, 2024-01-01, 7d    原型设计 :active, des2, after des1, 5d    section 开发阶段    前端开发 :dev1, after des2, 10d    后端开发 :dev2, after des2, 14d

07 状态图：系统状态转换可视化

      状态图适合描述对象的状态变化，特别是有限状态机。

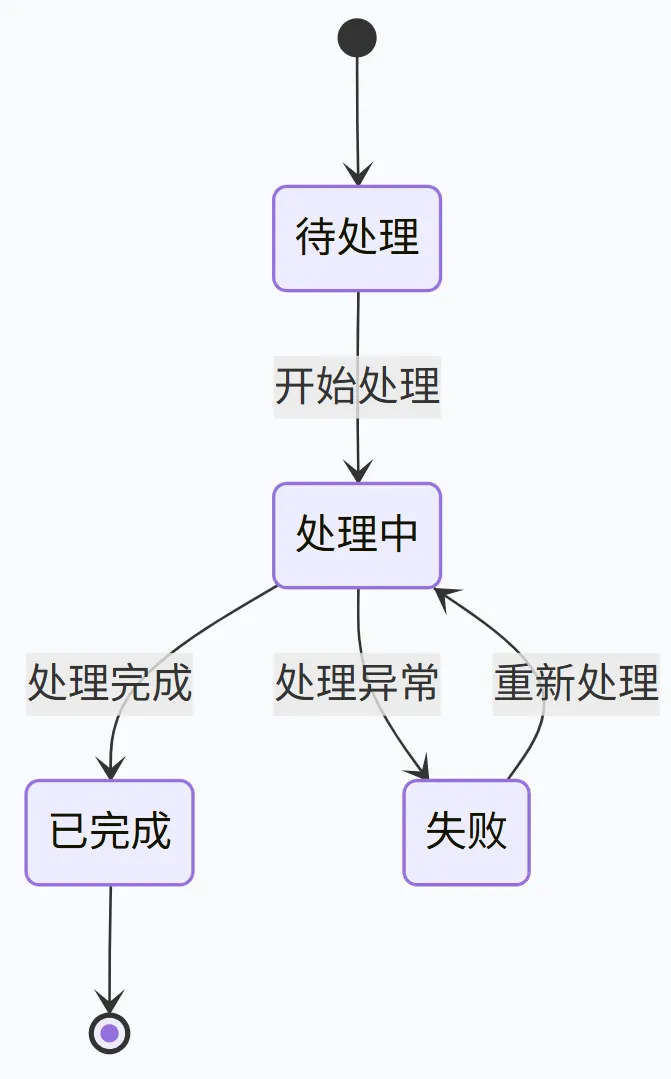

      状态转换图可以直观展示状态流转：

stateDiagram-v2    [*] --> 待处理    待处理 --> 处理中: 开始处理    处理中 --> 已完成: 处理完成    处理中 --> 失败: 处理异常    失败 --> 处理中: 重新处理    已完成 --> [*]

08 饼图：数据比例直观展示

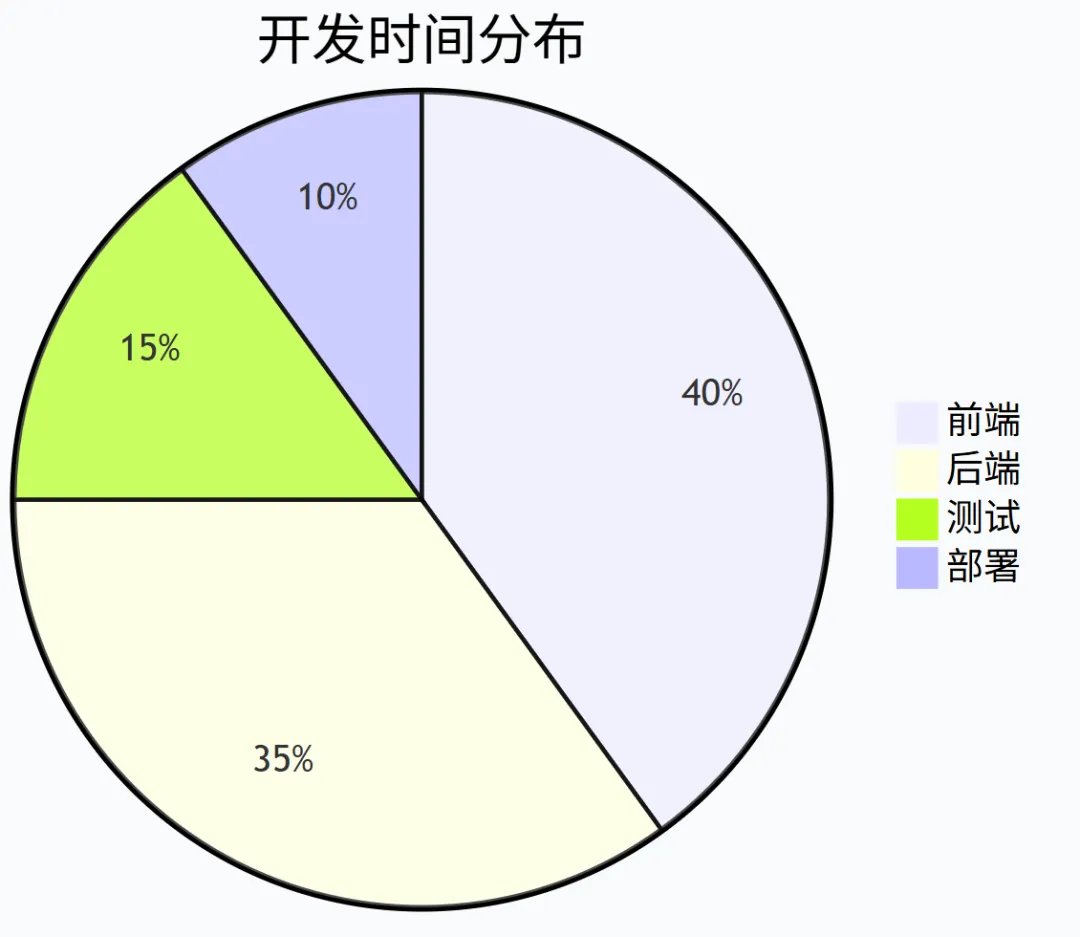

      饼图是展示数据比例关系的经典图表：

pie title 开发时间分布    "前端" : 40    "后端" : 35    "测试" : 15    "部署" : 10

09 结合DeepSeek：AI增强的图表工作流

      DeepSeek作为强大的AI助手，可以与Mermaid形成完美互补。当你不确定如何用Mermaid表达某个图表时，只需向DeepSeek描述需求，它就能生成可用的Mermaid代码。

      高效提示词模板：“请用Mermaid语法创建一个[图表类型]，用于展示[具体场景]。包含以下元素：[列出关键节点或步骤]。使用[布局方向]，重要部分用[特殊样式]突出显示。”

      代码优化示例：你可以将生成的代码发送给DeepSeek请求优化：“请优化这段Mermaid代码，提高可读性：[粘贴代码]”或“请为这段Mermaid代码添加响应式设计：[粘贴代码]”。

10 调试技巧与最佳实践

      即使是经验丰富的用户也会遇到渲染问题。常见问题排查可以从几个方面入手：检查特殊字符是否正确转义；确认缩进是否正确；验证图表类型关键字是否拼写正确。

      代码组织建议：为复杂图表添加注释说明各部分功能；将样式定义统一放在图表开头；对于超过20个节点的图表，考虑拆分为多个相关图表。

      性能优化：避免单张图表包含过多节点（建议不超过50个）；使用主题和样式类代替逐个节点样式定义；对于频繁使用的图表片段，可以创建代码片段或模板。

      当一行简单的文本能自动生成专业图表，当AI能理解你的描述并输出完美代码，技术文档的创作方式正在发生根本改变。一位使用Mermaid多年的架构师说：“我现在把70%的图表工作交给了Mermaid和DeepSeek，而产出质量比过去提高了不止一倍。”

      从简单的流程图到复杂的系统架构图，Mermaid正在重新定义我们创建和共享技术图表的方式。不需要设计背景，不需要学习复杂工具，只需要掌握这些简洁的语法规则，你就能成为团队中的图表专家。
