S7-1200/1500 编程指南-功能块(FC)

属性

• 功能块（FC）为无循环数据存储区的块。
• 在非优化块中调用时，临时标签的数值为未定义状态；在优化块中（适用于 S7-1500 以及固件版本 V4 及以上的 S7-1200），临时标签的数值始终会预设为默认值。因此，其运行结果具有可重现性，而非随机结果。
• 若需永久保存功能块（FC）的数据，可调用全局数据块的相关功能。
• 功能块（FC）可配置多个输出端。
• 在结构化控制语言（SCL）中，功能块的返回值可直接用于计算公式。

建议

• 对于用户程序中多处调用的重复性高的应用，建议使用功能块（FC）实现。

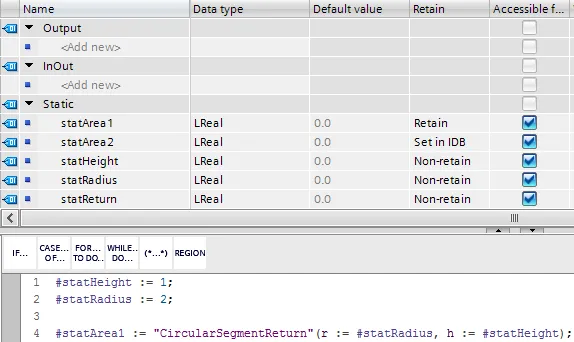

• 可采用在结构化控制语言（SCL）中直接复用功能块返回值的方式。

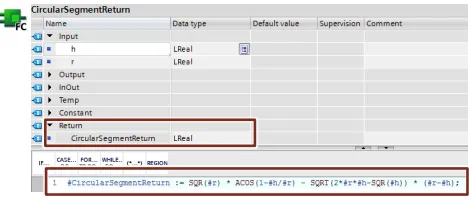

1. 创建一个包含圆弧段数学计算公式的功能块（FC），并将公式的计算结果定义为该功能块的返回值。
