PLC编程入门方法之 “ 逻辑转数据 ”

把厚书读薄，可提高学习效率

把薄书读厚，可增强自学能力

对于已经入门的PLC编程新手，接下来经常要面对“程序如何优化”。

要想优化，自然要先知道什么才算优秀的程序。

一段好的程序，通常要满足以下几个方面：

• ‌正确可靠健壮‌：程序必须能够准确实现预定的功能，处理正常和异常情况时都能输出正确的结果，这是程序存在的根本价值；程序应能处理非法输入、硬件故障或环境变化等意外情况，具备完善的错误检测和处理机制，避免因异常导致系统崩溃；
• ‌清晰规范可读‌：代码结构应清晰、逻辑分明，变量、函数和模块的命名需规范且能“见名知意”，并辅以恰当的注释，以便他人（或未来的自己）能够轻松理解；
• ‌易于维护‌扩展：程序应设计得便于后续的修改、调试和功能扩展。这通常通过模块化设计、降低代码耦合度、使用中间变量隔离I/O、以及采用参数化配置来实现；程序架构应支持未来功能的添加和升级，遵循“对扩展开放，对修改关闭”的原则，使得新增功能时无需大规模重构现有代码；
• ‌运行高效集约‌：程序在运行时应尽可能节省资源，包括减少执行时间（时间效率）和优化内存占用（空间效率）。这要求选择高效的算法和指令，并避免不必要的计算。‌
• ‌在PLC编程中，上述通用原则会进一步细化，例如强调‌清晰的逻辑结构‌、‌故障诊断与报警功能‌、‌数据备份与恢复‌，以及‌符合行业标准‌（如IEC 61131-3）等。‌‌
•

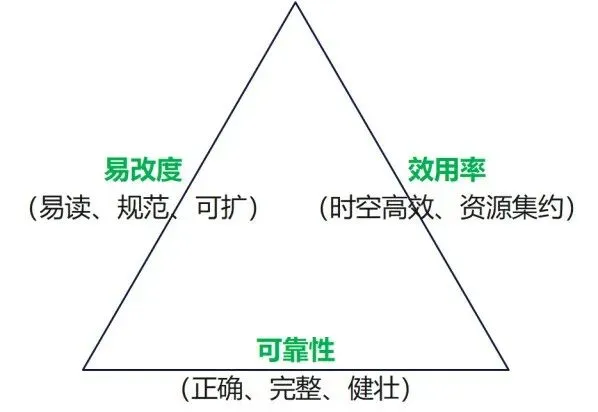

  优秀程序三角形

一般来说，“可靠性”是第一位的，这是程序运行的基础，是必须的；然后是“易改度”，因为程序构建过程中，不太可能一蹴而就，通常需要调试、修改或后期扩展以及团队合作，那么易读、好改、可扩展就显得比较重要了；最后是追求运行时间、内存占用、代码长度、IO资源等方面的高效集约利用了。

根据三角形不可能定律，一段优秀代码在追求上述指标时不可能都满足。

需要说明的是，“易改度”是建立在人的主观感受之上的，所以随着程序员自身的不断进步，对于同一段程序的易改度评价，可能会变化。也就是以前不容易阅读理解的优化代码，现在能轻松拿捏，那么这会间接促进程序在“效用率”方面的进步。

本文提供的“逻辑转数据”程序设计方法，主要优点在于大幅缩短了程序代码，提高了“效用率”。但对于初学者，需要理解消化一下。

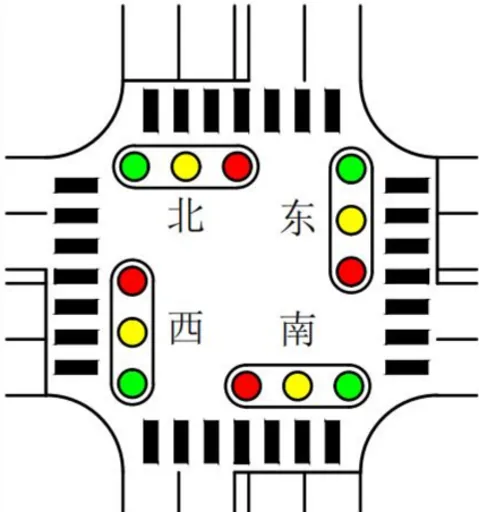

下面用交通灯的实例来讲解一下。

一、用户需求

控制要求:

可编程控制器上电后，按下启动按钮；

状态1：南北方向的绿灯点亮，同时东西方向的红灯点亮;

状态2：当南北方向的绿灯点亮10秒后熄灭，黄灯以1Hz的频率闪烁3次后熄灭，随后红灯点亮，东西方向的绿灯随之点亮;

状态3：在东西方向绿灯点亮期间，南北方向为红灯状态；

状态4：当东西方向的绿灯点亮10秒后熄灭，黄灯同样以1Hz的频率闪烁3次后熄灭，随后红灯点亮，南北方向的绿灯随之点亮。

按下停止按钮时，所有灯光熄灭。

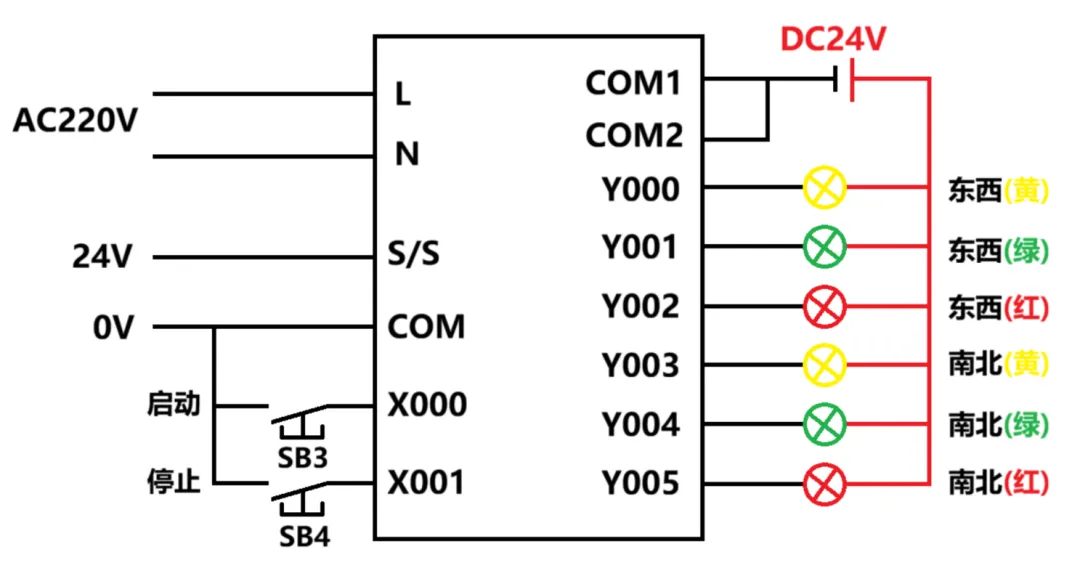

二、硬件连线

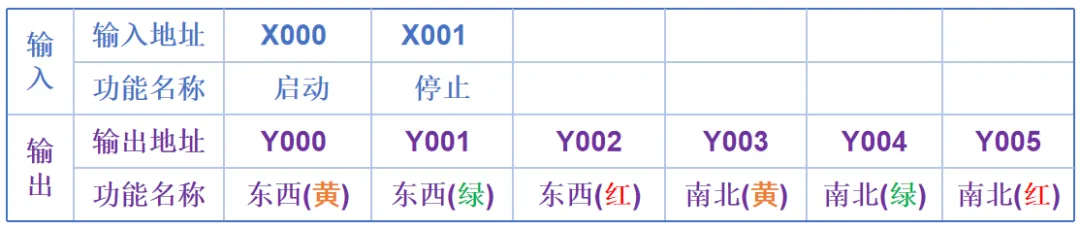

IO口分配表:

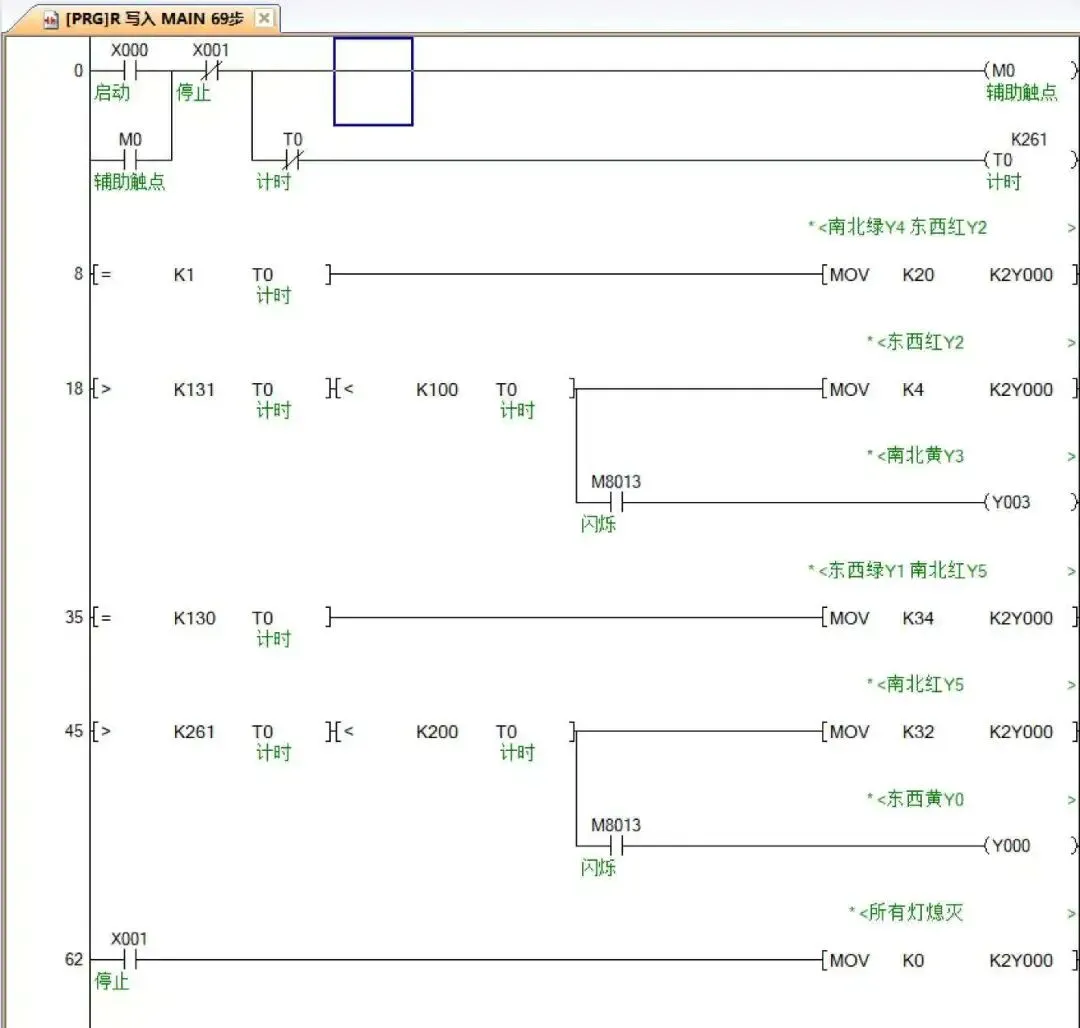

三、软件设计及程序实现

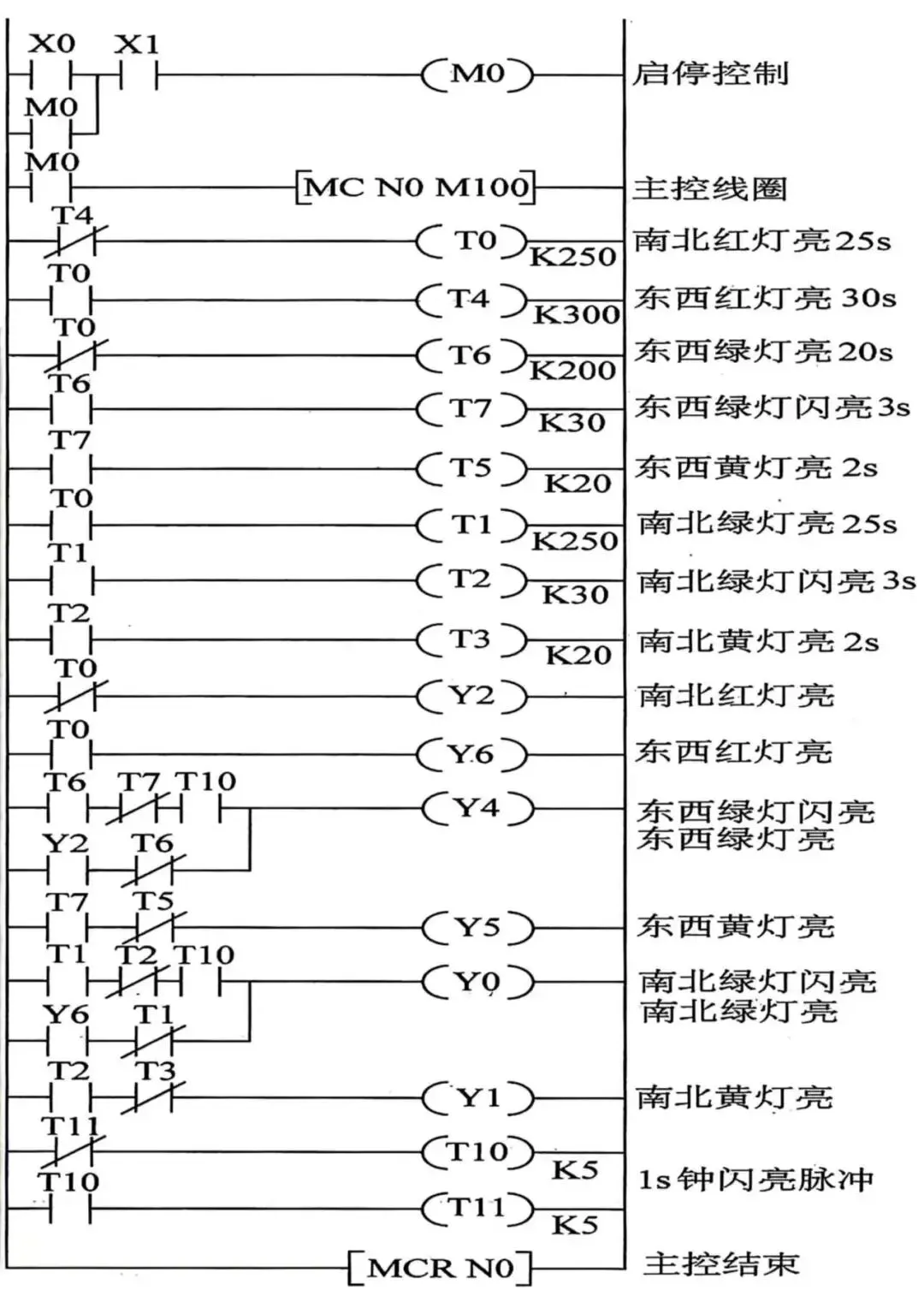

但思路就是上面这样，稍微修改即可符合本文案例需求，读者可自行动手锻炼一下
