【Mixly编程入门】第17课 Mixly(米思齐)土壤湿度监测系统

2026-08-26 05:21:33

【Mixly编程入门】第17课 Mixly(米思齐)土壤湿度监测系统

一、项目介绍

这节课我们将使用土壤湿度传感器、LED灯和蜂鸣器制作一个土壤湿度监测系统。通过Mixly编程实现土壤湿度传感器检测土壤湿度，如果土壤湿度传感器检测到土壤干燥，那么会触发LED灯闪烁、蜂鸣器发出警报来提醒用户给盆栽浇水。

二、所需器材

1	Arduino UNO开发板 x1
2	面包板 x1
3	LED灯 x1
4	220Ω电阻 x1
5	蜂鸣器 x1
6	土壤湿度传感器 x1
7	公对公杜邦线若干
8	USB数据线(Arduino连接电脑用) x1

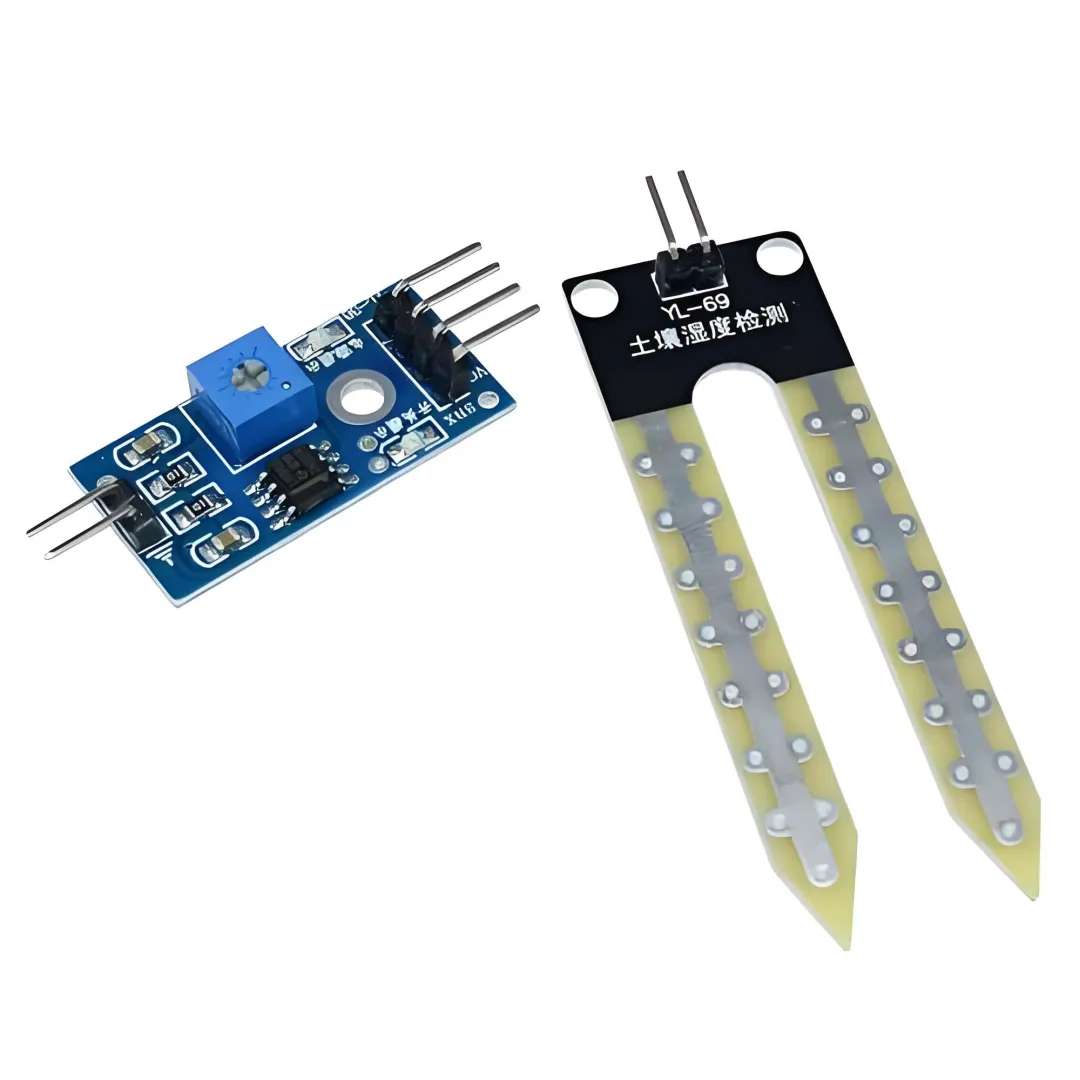

三、土壤湿度传感器及原理

土壤湿度传感器是一种用于测量土壤水分含量的电子设备。常见的类型有：

电阻式传感器：测量两个电极之间的电阻（最常用、成本最低）
电容式传感器：测量土壤介电常数
频域反射仪：测量电磁波在土壤中的传播速度
中子探测仪：测量土壤中氢原子数量

这节课我们将使用最常见的电阻式土壤湿度传感器。

工作原理：

(1) 基本结构

两个平行或叉状的金属探针（通常为铜或不锈钢）
探针插入土壤中作为电极
通过测量两个电极之间的电阻来估算水分含量

(2) 工作原理

电导原理：水是良好的导电体，干燥土壤是绝缘体
电阻变化：土壤湿度越高 → 离子浓度越高 → 导电性越好 → 电阻越低
电压测量：传感器将电阻变化转换为电压变化输出

四、电路连接

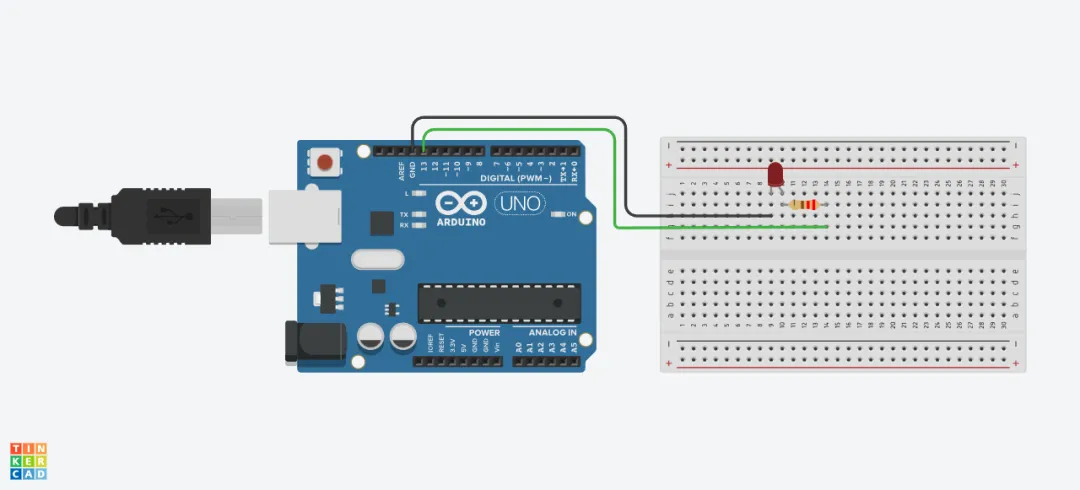

将LED灯的正极连接到 Arduino 的数字引脚 13；将LED灯的负极连接到 GND。

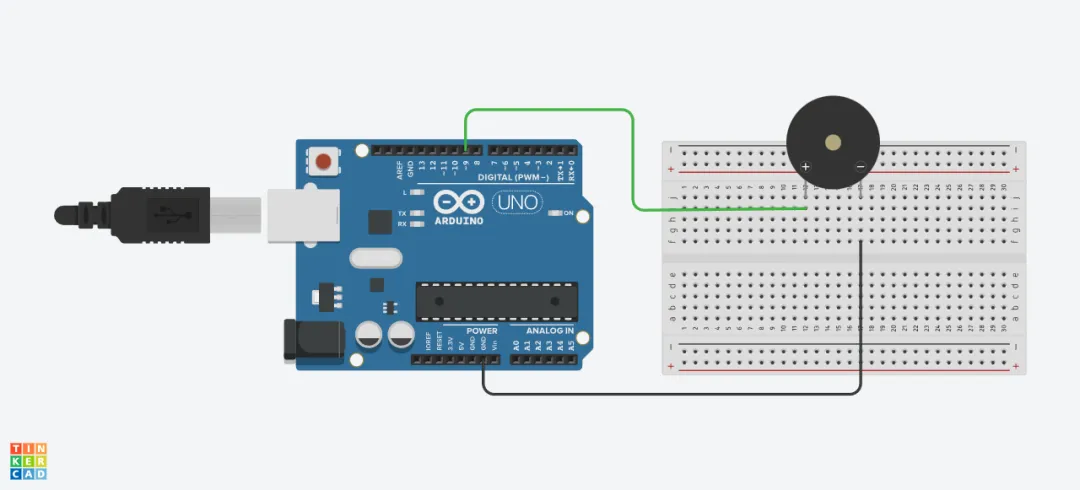

将无源蜂鸣器的正极（通常标有"+"或较长的引脚）连接到 Arduino 的数字引脚 9；将无源蜂鸣器的负极连接到 GND。

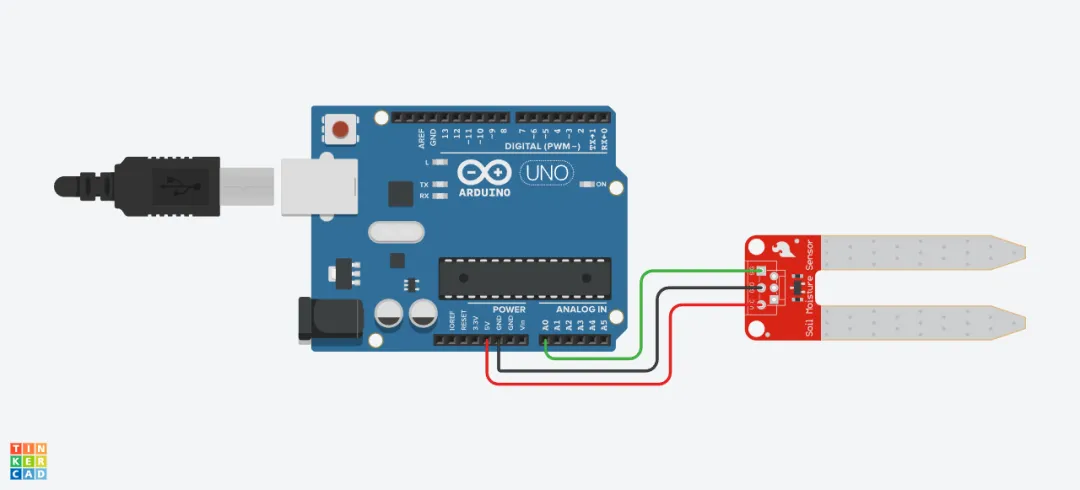

将无土壤湿度传感器转接板上的A0引脚连接到 Arduino 的模拟引脚A0；将土壤湿度传感器转接板上的正极连接到Arduino上的+5V；将土壤湿度传感器转接板上的负极连接到Arduino的GND。

五、编程实践

这节课我们将使用模拟输入管脚 #[A0]程序指令来获取热敏电阻的模拟输入；使用如果……执行……程序指令进行热敏电阻检测到温度的大小；使用播放声音管脚 #[0]频率[NOTE_C3]程序指令设置蜂鸣器播放声音等。

程序指令	功能

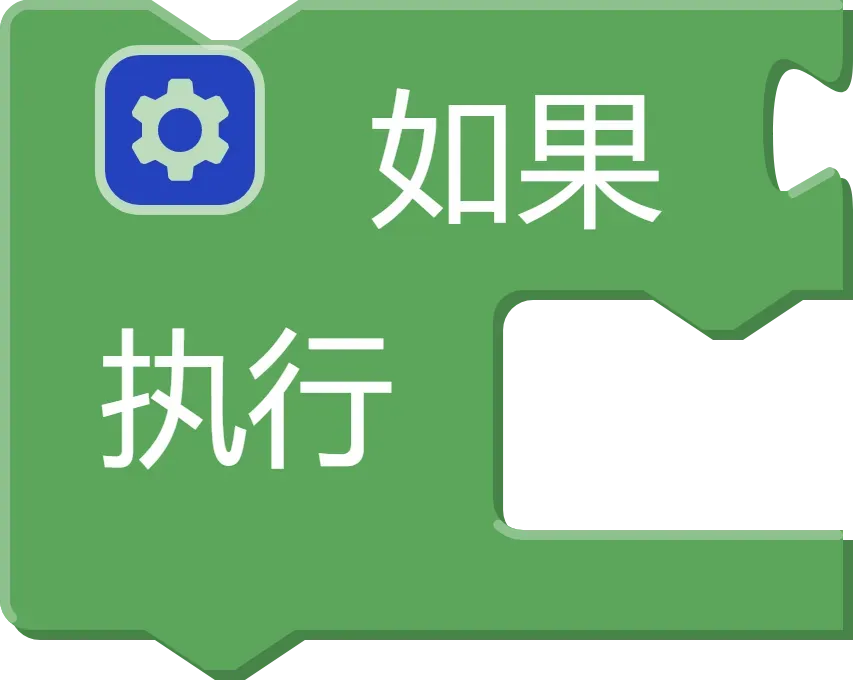

	用来进行条件判断

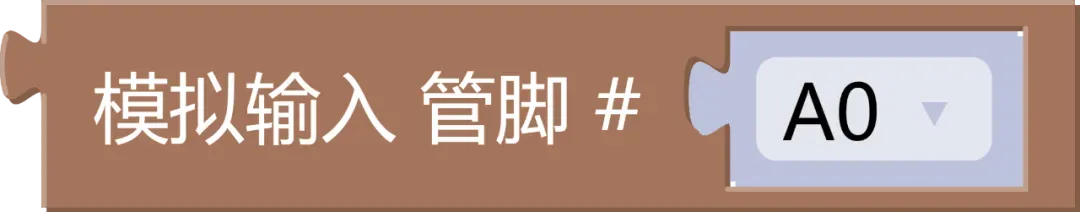

	获取热敏电阻的模拟输入信号

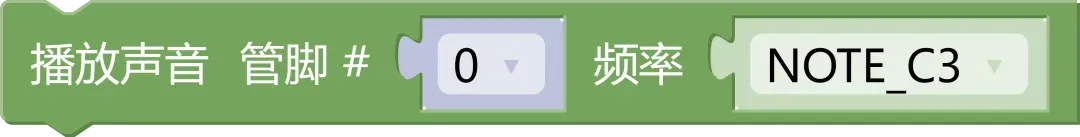

	设置蜂鸣器播放声音

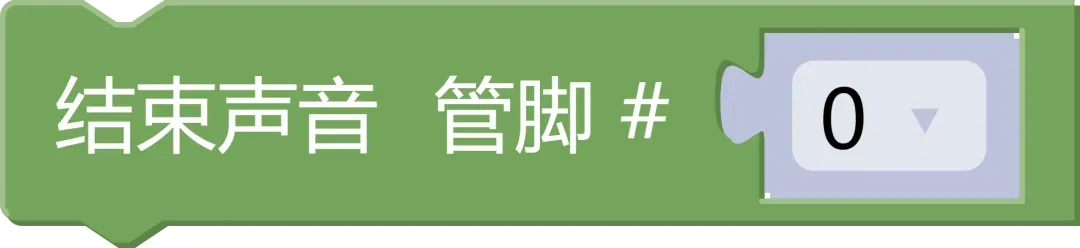

	控制蜂鸣器停止发出声音
	用来进行比较运算

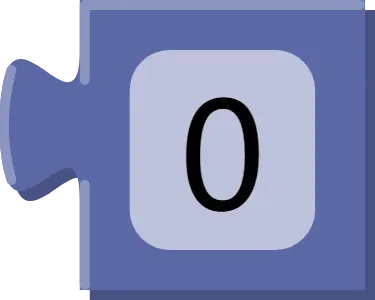

	用来进行赋值

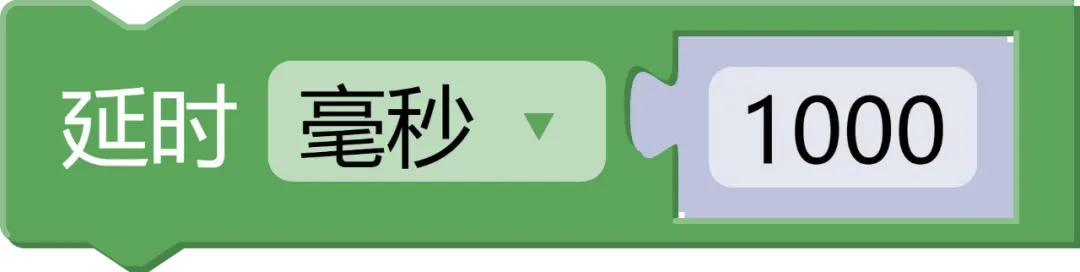

	设置程序延时

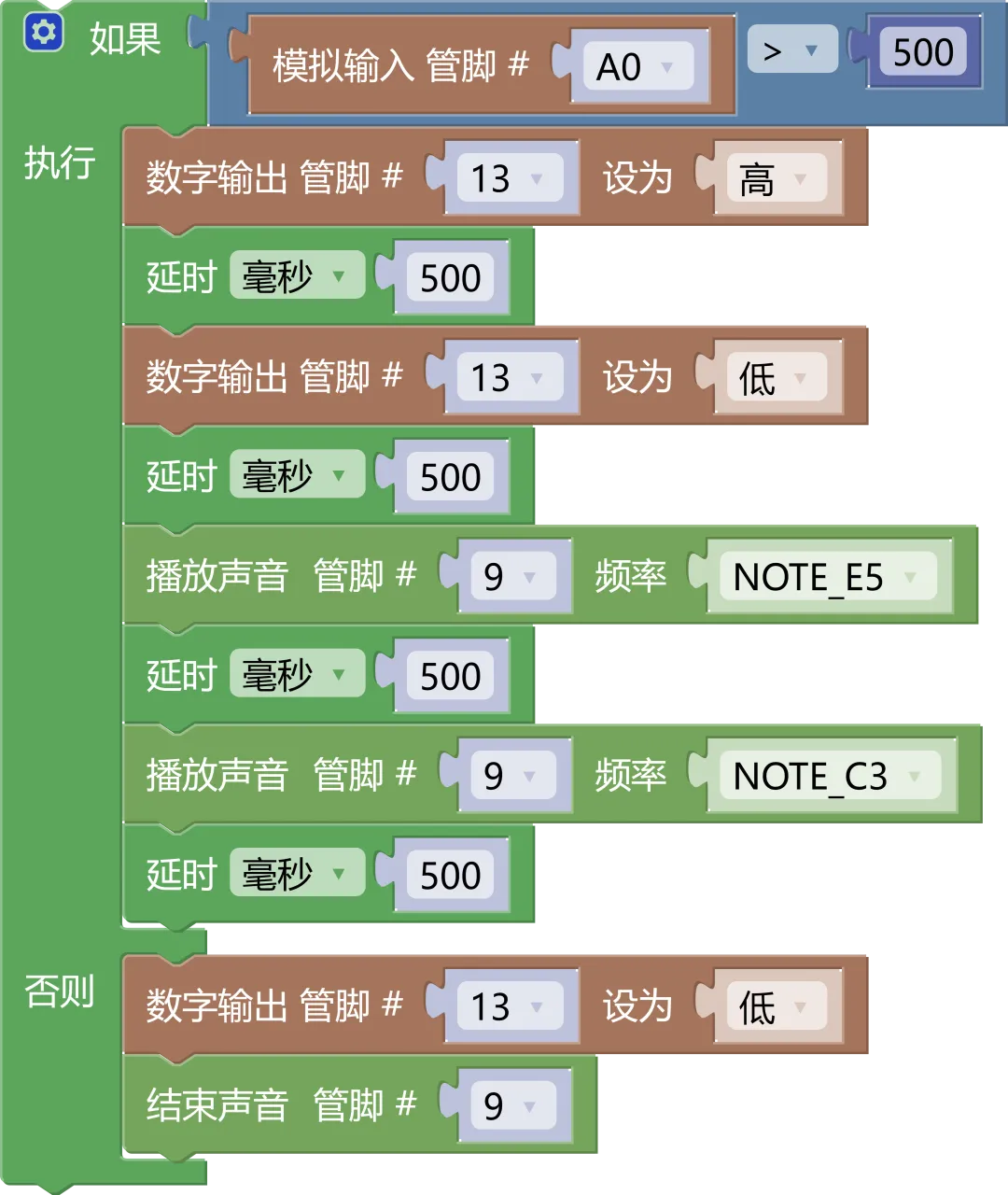

项目程序如下图所示：

六、烧录上传

Step1：用 USB 数据线将你的Arduino Uno开发板连接到电脑。

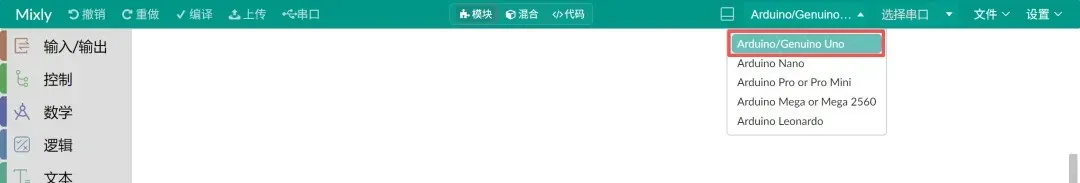

Step2：在菜单栏开发板选项中选择[Arduino/Genuino UNO]型号开发板。

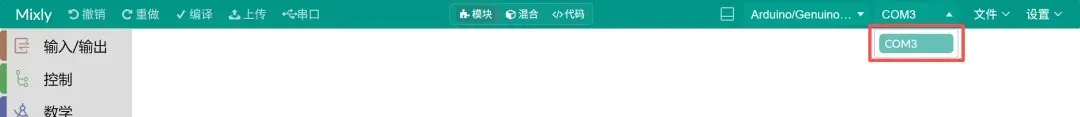

Step3：选择开发板对应的端口号（COM X）。

Step4：选好端口后，可以点击编译按钮进行程序编译。

Step5：编译完成之后，可以点击上传按钮进行烧录上传。

七、结果展示

编译上传完成之后，可以通过土壤传感器来检测土壤湿度情况来控制LED灯亮灭和蜂鸣器发出警报的提示效果！
