1.2 系统架构

PyMeshGen的几何拾取系统基于VTK（Visualization Toolkit）的拾取器实现，核心类是GeometryPickingHelper。该类封装了点、线、面、体等几何元素的鼠标拾取功能，提供了灵活的回调机制和状态管理。

classGeometryPickingHelper:def__init__(self, mesh_display, gui=None,                 on_pick=None, on_unpick=None,                 on_confirm=None, on_cancel=None, on_delete=None):        self.mesh_display = mesh_display        self.gui = gui        self._on_pick = on_pick        self._on_unpick = on_unpick        self._on_confirm = on_confirm        self._on_cancel = on_cancel        self._on_delete = on_delete        self._enabled = False

1.3 VTK拾取器配置

系统使用了三种VTK拾取器，分别针对不同的拾取场景：

• vtkCellPicker：用于拾取几何元素（点、线、面、体）
• vtkWorldPointPicker：用于在世界坐标系中拾取点
• vtkRenderedAreaPicker：用于区域选择

self._picker = vtk.vtkCellPicker()self._picker.SetTolerance(0.01)self._point_picker = vtk.vtkCellPicker()self._point_picker.SetTolerance(0.02)self._world_picker = vtk.vtkWorldPointPicker()self._area_picker = vtk.vtkRenderedAreaPicker()

1.4 事件监听机制

拾取系统通过VTK的观察者模式（Observer Pattern）实现事件监听。当拾取功能启用时，系统会注册三个关键事件：

defenable(self):    interactor = self._get_interactor()    self._observer_id = interactor.AddObserver("LeftButtonPressEvent", self._on_left_button_press)    self._observer_right_id = interactor.AddObserver("RightButtonPressEvent", self._on_right_button_press)    self._observer_key_id = interactor.AddObserver("KeyPressEvent", self._on_key_press)    self._enabled = True

1.5 左键拾取实现

左键按下事件是拾取的核心逻辑，系统会根据拾取模式执行不同的操作：

def_on_left_button_press(self, obj, event):    interactor = self._get_interactor()    renderer = self.mesh_display.renderer    click_pos = interactor.GetEventPosition()    picked = self._picker.Pick(click_pos[0], click_pos[1], 0, renderer)if picked:        cell = self._picker.GetCell()        actor = self._picker.GetActor()        element_type, element_obj, element_index = \            self._identify_geometry_element(cell, actor)if element_type and element_obj:            self._handle_pick(element_type, element_obj, element_index)

拾取过程包括以下步骤：

1. 获取鼠标点击位置
2. 使用CellPicker进行拾取
3. 识别拾取到的几何元素类型
4. 处理拾取结果（高亮显示、回调通知）

1.6 右键取消拾取

右键点击用于取消上一次的拾取操作：

def_on_right_button_press(self, obj, event):if self._highlighted_actors:for actor, data in list(self._highlighted_actors.items()):            self._unhighlight_actor(actor, data)        self._highlighted_actors.clear()if self._on_unpick:        element_type, element_obj, element_index = \            self._get_last_picked_element()if element_type:            self._on_unpick(element_type, element_obj, element_index)

1.7 键盘快捷键

键盘事件提供了快速确认(Enter)、取消(Esc)和删除元素（Delete）的途径：

def_on_key_press(self, obj, event):    interactor = self._get_interactor()    key = interactor.GetKeySym()if key in ("Return", "Enter"):if self._on_confirm:            self._on_confirm()elif key in ("Escape", "Esc"):if self._on_cancel:            self._on_cancel()elif key == "Delete":if self._on_delete:            self._on_delete()

二、点拾取与磁吸功能

2.1 点拾取模式

点拾取是几何创建的基础，系统提供了独立的点拾取模式：

defstart_point_pick(self, on_pick=None, on_confirm=None,                     on_cancel=None, on_exit=None):    interactor = self._get_interactor()    self._point_pick_observer_id = interactor.AddObserver("LeftButtonPressEvent", self._on_point_pick_press)    self._point_pick_right_id = interactor.AddObserver("RightButtonPressEvent", self._on_point_pick_right_press)    self._point_pick_key_id = interactor.AddObserver("KeyPressEvent", self._on_point_pick_key_press)    self._point_pick_move_id = interactor.AddObserver("MouseMoveEvent", self._on_point_pick_move)    self._point_pick_enabled = True

2.2 磁吸功能实现

磁吸功能允许用户在拾取点时自动吸附到现有的几何点，提高了几何创建的精度。实现原理如下：

2.2.1 几何点缓存

系统在启用磁吸时会预先缓存所有几何点的世界坐标：

def_update_geometry_points_cache(self):    elements = self._get_all_geometry_elements()    vertices = elements.get("vertices", [])from OCC.Core.BRep import BRep_Tool    new_cache = []for vertex_index, vertex_obj in vertices:try:            pnt = BRep_Tool.Pnt(vertex_obj)            new_cache.append((pnt.X(), pnt.Y(), pnt.Z()))except Exception:continue    self._geometry_points_cache = new_cache

2.2.2 坐标转换

磁吸的核心在于屏幕坐标与世界坐标的转换：

def_world_to_display_coords(self, world_point, renderer):    coord = vtk.vtkCoordinate()    coord.SetCoordinateSystemToWorld()    coord.SetValue(world_point[0], world_point[1], world_point[2])    display_point = coord.GetComputedDisplayValue(renderer)return (display_point[0], display_point[1])

2.2.3 最近点查找

基于屏幕位置查找最近的几何点：

def_find_nearest_point_from_screen_pos(self, screen_pos, renderer,                                       pixel_tolerance=None):if pixel_tolerance isNone:        pixel_tolerance = self._snap_pixel_tolerance    min_pixel_dist_sq = float('inf')    nearest_point = None    tolerance_sq = pixel_tolerance ** 2for cached_point in self._geometry_points_cache:        cached_display = self._world_to_display_coords(            cached_point, renderer)if cached_display isNone:continue        pixel_dist_sq = (screen_pos[0] - cached_display[0]) ** 2 + \                       (screen_pos[1] - cached_display[1]) ** 2if pixel_dist_sq < min_pixel_dist_sq:            min_pixel_dist_sq = pixel_dist_sq            nearest_point = cached_pointif min_pixel_dist_sq <= tolerance_sq:return nearest_pointreturnNone

2.2.4 点拾取与磁吸

点拾取时会优先尝试磁吸：

def_on_point_pick_press(self, obj, event):    click_pos = interactor.GetEventPosition()    world_pos = self._pick_on_plane(click_pos, renderer)    self._is_snapped = False    final_pos = world_pos    vertex_obj = None    vertex_index = Noneif self._snap_enabled:        nearest_point = self._find_nearest_point_from_screen_pos(            click_pos, renderer)if nearest_point:            final_pos = nearest_point            self._is_snapped = True            result = self._find_vertex_by_point(final_pos)if result:                vertex_obj, vertex_index = result    actor = self._show_picked_point_highlight(        final_pos[0], final_pos[1], final_pos[2])    self._picked_points.append(        (final_pos[0], final_pos[1], final_pos[2], vertex_obj))    self._on_point_pick(final_pos, vertex_obj)

2.3 右键取消拾取

点拾取模式下，右键用于取消上一次拾取的点：

def_on_point_pick_right_press(self, obj, event):if self._picked_points:        self._remove_last_picked_point()    style = interactor.GetInteractorStyle()if style:        style.OnRightButtonDown()

三、几何创建系统

3.1 几何创建对话框

GeometryCreateDialog类提供了完整的几何创建界面，支持多种几何类型：

classGeometryCreateDialog(QDialog):def__init__(self, parent=None):        super().__init__(parent)        self.gui = parent        self.setWindowTitle("创建几何")        self._current_pick_target = None        self._picked_points_history = []        self._create_widgets()        self._connect_signals()

3.2 支持的几何类型

系统支持创建以下几何类型：

2D几何：

• 点
• 直线
• 圆/圆弧
• 曲线（样条）
• 多段线/折线
• 矩形
• 多边形
• 椭圆/椭圆弧

3D几何：

• 长方体
• 圆球
• 圆柱

3.3 坐标输入与拾取

每个几何类型都需要输入坐标参数，系统提供了两种输入方式：

3.3.1 手动输入坐标

def_create_coord_input_with_pick(self):    widget = QWidget()    layout = QHBoxLayout(widget)    line_edit = QLineEdit()    line_edit.setPlaceholderText("x, y, z")    pick_btn = QPushButton("拾取")    pick_btn.setMaximumWidth(60)    layout.addWidget(line_edit, 1)    layout.addWidget(pick_btn, 0)    widget.line_edit = line_edit    widget.pick_btn = pick_btnreturn widget, pick_btn

3.3.2 鼠标拾取坐标

点击"拾取"按钮后，系统会启动点拾取模式：

def_start_single_pick(self, target_line_edit):    self._current_pick_target = target_line_editif self.gui and hasattr(self.gui, "view_controller"):        snap_enabled = self.snap_checkbox.isChecked()        self.gui.view_controller.start_point_pick(            on_pick=self._on_point_picked,            on_cancel=self._on_point_pick_cancel,            snap_enabled=snap_enabled        )

拾取完成后，坐标会自动填充到输入框：

def_on_point_picked(self, point_coords, vertex_obj):if self._current_pick_target:        coord_str = f"{point_coords[0]:.6f}, {point_coords[1]:.6f}, {point_coords[2]:.6f}"        self._current_pick_target.setText(coord_str)        self._picked_points_history.append(            (self._current_pick_target, point_coords))

3.4 磁吸选项

系统提供了磁吸功能的开关：

options_group = QGroupBox("拾取选项")options_layout = QHBoxLayout(options_group)self.snap_checkbox = QCheckBox("启用磁吸")self.snap_checkbox.setChecked(True)self.snap_checkbox.setToolTip("启用后，拾取点时会自动吸附到附近的几何点")options_layout.addWidget(self.snap_checkbox)

3.5 动态点数量管理

对于曲线、折线和多边形等需要多个点的几何类型，系统提供了动态增加/减少点的功能：

def_add_point_input(self, mode):if mode == "curve":        widgets_list = self.curve_point_widgets        inputs_layout = self.curve_point_inputs_layout        num_spin = self.curve_num_pointselif mode == "polyline":        widgets_list = self.polyline_point_widgets        inputs_layout = self.polyline_point_inputs_layout        num_spin = self.polyline_num_pointselif mode == "polygon":        widgets_list = self.polygon_point_widgets        inputs_layout = self.polygon_point_inputs_layout        num_spin = self.polygon_num_pointselse:return    widget, btn = self._create_coord_input_with_pick()    widgets_list.append((widget, btn))    inputs_layout.addWidget(widget)    btn.clicked.connect(lambda checked=False, w=widget: self._start_single_pick(w.line_edit))    num_spin.setValue(num_spin.value() + 1)

3.6 几何创建流程

完整的几何创建流程如下：

1. 用户选择几何类型
2. 输入或拾取坐标参数
3. 点击"创建"按钮
4. 系统验证参数并创建几何
5. 更新视图显示

def_create_geometry(self):    mode = self._get_current_mode()if mode == "点":        coords = self._parse_coords(self.p_coord_widget.line_edit.text())if coords:            self._create_point(coords)elif mode == "直线":        p1 = self._parse_coords(self.l1_coord_widget.line_edit.text())        p2 = self._parse_coords(self.l2_coord_widget.line_edit.text())if p1 and p2:            self._create_line(p1, p2)# ... 其他几何类型的创建逻辑

四、几何删除系统

4.1 删除几何的工作流程

PyMeshGen的几何删除功能采用拾取模式的设计理念，工作流程如下：

1. 启动拾取模式：通过工具条按钮启动拾取模式
2. 拾取几何元素：在视图中左键点击要删除的几何元素（点、线、面、体）
3. 执行删除操作：按Enter键或Delete键删除已拾取的元素
4. 退出拾取模式：按Esc键退出删除模式

这种设计符合现代CAD软件的交互习惯，用户可以在视图中直观地选择要删除的几何元素。

4.2 启动删除拾取模式

4.2.1 工具条方式

点击几何选项卡中的"删除几何"按钮，系统会启动删除拾取模式：

defopen_geometry_delete_dialog(self):"""进入几何删除拾取模式"""    self._start_delete_geometry_mode()def_start_delete_geometry_mode(self):if self._delete_geometry_mode_active:        self.update_status("删除几何: 已在拾取模式")returnifnot hasattr(self, 'view_controller'):returnif hasattr(self, 'model_tree_widget') and hasattr(self.model_tree_widget, 'tree'):        self.model_tree_widget.tree.clearSelection()    self._delete_geometry_mode_active = True    self._geometry_delete_elements_cache = {}    self.view_controller.start_geometry_pick(        on_pick=self._on_delete_geometry_pick,        on_unpick=self._on_delete_geometry_unpick,        on_confirm=self._on_delete_geometry_confirm,        on_cancel=self._on_delete_geometry_cancel,        on_delete=self._delete_geometry_from_pick,    )    hint = "删除几何: 左键拾取，右键取消，Enter键确认删除，Delete键删除已选元素，Esc退出"    self.log_info(hint)    self.update_status(hint)

启动拾取模式时，系统会：

• 清除模型树的选择状态
• 初始化删除元素缓存
• 注册拾取回调函数
• 显示操作提示信息

4.2.2 模型树方式

在模型树中右键点击几何节点，选择"删除几何"菜单项，同样会启动删除拾取模式。

4.3 拾取几何元素

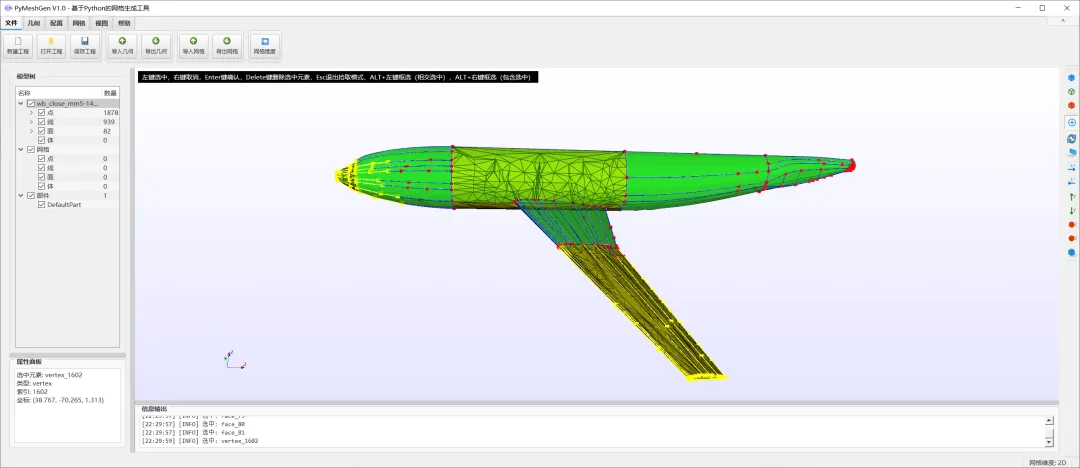

进入删除拾取模式后，用户可以在视图中直接拾取要删除的几何元素。

4.3.1 左键拾取元素

左键点击几何元素时，系统会将该元素添加到待删除缓存中：

def_on_delete_geometry_pick(self, element_type, element_obj, element_index):    key_map = {"vertex": "vertices","edge": "edges","face": "faces","body": "bodies",    }    key = key_map.get(element_type)if key isNone:return    self._geometry_delete_elements_cache.setdefault(key, set()).add(element_obj)

拾取的元素会被高亮显示，用户可以清楚地看到已选择的元素。

4.3.2 右键取消拾取

右键点击已拾取的元素可以取消选择：

def_on_delete_geometry_unpick(self, element_type, element_obj, element_index):    key_map = {"vertex": "vertices","edge": "edges","face": "faces","body": "bodies",    }    key = key_map.get(element_type)if key isNone:returnif key in self._geometry_delete_elements_cache:        self._geometry_delete_elements_cache[key].discard(element_obj)

取消选择后，元素的高亮显示会被移除。

4.4 执行删除操作

拾取完成后，用户可以通过快捷键执行删除操作。

4.4.1 Enter键确认删除

def_on_delete_geometry_confirm(self):    self._delete_geometry_from_pick()

4.4.2 Delete键直接删除

def_delete_geometry_from_pick(self):ifnot self._delete_geometry_mode_active:        self._start_delete_geometry_mode()    element_map = self._collect_picked_geometry_elements()ifnot element_map ornot any(element_map.values()):        element_map = {key: list(values)for key, values in self._geometry_delete_elements_cache.items()}ifnot element_map ornot any(element_map.values()):        self.update_status("删除几何: 未选中元素")returnFalse    success = self.delete_geometry_elements(element_map)if success and hasattr(self, 'view_controller'):        helper = getattr(self.view_controller, '_picking_helper', None)if helper isnotNoneand hasattr(helper, 'clear_selection'):            helper.clear_selection()        self._geometry_delete_elements_cache = {}return success

删除操作包括以下步骤：

1. 收集已拾取的几何元素
2. 调用删除函数执行删除
3. 清除选择状态和缓存
4. 更新视图显示

4.5 退出删除拾取模式

按Esc键可以退出删除拾取模式：

def_on_delete_geometry_cancel(self):    self._stop_delete_geometry_mode()def_stop_delete_geometry_mode(self):ifnot self._delete_geometry_mode_active:return    self._delete_geometry_mode_active = False    self._geometry_delete_elements_cache = {}if hasattr(self, 'view_controller'):        self.view_controller.stop_geometry_pick(restore_display_mode=True)    self.update_status("删除几何: 已退出")

退出时会：

• 清除删除模式标志
• 清空元素缓存
• 停止拾取功能
• 恢复视图显示模式

4.6 操作提示与快捷键

系统在状态栏显示详细的操作提示：

删除几何: 左键拾取，右键取消，Enter键确认删除，Delete键删除已选元素，Esc退出

快捷键说明：

• 左键：拾取几何元素
• 右键：取消拾取
• Enter：确认删除
• Delete：直接删除
• Esc：退出删除模式

4.7 拾取模式的特点

PyMeshGen的删除拾取模式具有以下特点：

1. 直观性：用户直接在视图中选择要删除的元素，无需切换到对话框
2. 灵活性：支持多次拾取，可以批量删除多个元素
3. 可撤销：右键可以取消上一次的拾取操作
4. 快捷键支持：提供完整的快捷键支持，提高操作效率
5. 状态反馈：实时显示操作提示和选择状态

五、技术亮点总结

5.1 模块化设计

• GeometryPickingHelper：专注于拾取功能，提供通用的拾取接口
• GeometryCreateDialog：专注于几何创建，支持多种几何类型
• 几何删除模式：集成在主窗口中，提供多种删除方式

5.2 回调机制

系统采用回调函数模式，实现了松耦合的交互逻辑：

defset_callbacks(self, on_pick=None, on_unpick=None,                 on_confirm=None, on_cancel=None, on_delete=None):    self._on_pick = on_pick    self._on_unpick = on_unpick    self._on_confirm = on_confirm    self._on_cancel = on_cancel    self._on_delete = on_delete

5.3 磁吸功能

磁吸功能通过以下技术实现：

• 预缓存几何点坐标
• 屏幕坐标与世界坐标转换
• 像素级距离计算
• 最近点查找算法

5.4 状态管理

系统完善的状态管理包括：

• 拾取启用/禁用状态
• 高亮显示状态
• 历史记录状态
• 选择状态

5.5 用户体验优化

• 可视化反馈：拾取时高亮显示
• 快捷键支持：Enter确认、Esc取消、Delete删除
• 磁吸功能：提高拾取精度
• 历史记录：支持取消操作
• 状态栏提示：实时显示操作状态

六、总结

PyMeshGen的视图区交互系统通过VTK拾取器、PyQt5界面和OpenCASCADE几何内核的有机结合，实现了一套完整的几何拾取、创建和删除功能。系统的模块化设计、灵活的回调机制和优秀的用户体验，为高阶网格生成提供了一定的交互基础。

本文详细介绍了几何元素拾取、点拾取与磁吸、几何创建和删除等核心功能的实现原理，希望能为相关领域的开发者提供参考和借鉴。
