📊 带你手把手读懂这段超详细的 Matplotlib 绘图代码
大家好呀～今天不讲理论，不堆概念，我们就逐行拆解一段完整的 Matplotlib 代码，看看高手是怎么把一张图画得既专业又好看的！
这段代码绘制了经典的 sin(x) 和 cos(x) 函数图像，还加了注释、标记、填充区域、坐标轴美化……堪称“教科书级”示例。更重要的是——代码一行都不能删，每一行都有它的作用！
准备好了吗？我们从头开始，一步一步来👇
✅ 第一步：导入库 + 中文支持
import matplotlib.pyplot as pltimport numpy as np# === 全局配置：中文字体与负号显示 ===plt.rcParams['font.sans-serif'] = ['SimHei']plt.rcParams['axes.unicode_minus'] = False
matplotlib.pyplot 是绘图核心，numpy 用来生成数学数据。axes.unicode_minus=False 避免负号显示成方框（比如 -π 变成 □π）。
❝💡 如果你用 Mac，可能要把 'SimHei' 换成 'Arial Unicode MS' 或 'PingFang SC'。
✅ 第二步：创建画布
# === 创建画布与坐标轴（推荐写法）===fig, ax = plt.subplots(figsize=(10, 6))
- 使用
plt.subplots() 是现代 Matplotlib 的推荐写法，比直接用 plt.plot() 更灵活。 figsize=(10, 6) 设置图像宽高为 10×6 英寸，避免图形太小看不清。
✅ 第三步：生成数据
# === 生成数据 ===x = np.linspace(-np.pi, np.pi, 256, endpoint=True)y1 = np.sin(x) # sin(x)y2 = np.cos(x) # cos(x)
linspace 在 $[-π, π]$ 区间生成 256 个均匀点（足够平滑）。
✅ 第四步：画两条曲线
# === 绘制曲线 ===ax.plot(x, y1, "b-", lw=2.5, label="正弦 sin(x)")ax.plot(x, y2, "r-", lw=2.5, label="余弦 cos(x)")
✅ 第五步：设置坐标轴范围
# === 设置坐标轴范围 ===ax.set_xlim(x.min() * 1.5, x.max() * 1.5)ax.set_ylim(y2.min() * 1.5, y2.max() * 1.5)
- X 轴左右多留点空白（乘以 1.5），Y 轴同理，避免曲线贴边。
✅ 第六步：自定义刻度标签（用 LaTeX！）
# === 设置刻度与标签（LaTeX 格式）===ax.set_xticks([-np.pi, -np.pi/2, 0, np.pi/2, np.pi])ax.set_xticklabels([r'$-\pi$', r'$-\pi/2$', r'$0$', r'$\pi/2$', r'$\pi$'])ax.set_yticks([-1, 0, 1])
- 手动指定 X 轴的关键位置（-π, -π/2, ..., π）；
- 用
r'$...$' 写 LaTeX 数学符号，让标签变成漂亮的公式；
✅ 第七步：把坐标轴移到原点（十字交叉！）
# === 移动坐标轴到原点（十字交叉）===ax.spines['right'].set_color('none')ax.spines['top'].set_color('none')ax.xaxis.set_ticks_position('bottom')ax.spines['bottom'].set_position(('data', 0))ax.yaxis.set_ticks_position('left')ax.spines['left'].set_position(('data', 0))
这是最酷的一步！默认坐标轴在边框，但这里：
- 隐藏了右边和上边的边框（
set_color('none')）； - 把 X 轴移到 Y=0 的位置，Y 轴移到 X=0 的位置；
✅ 第八步：加标题 + 签名彩蛋
# === 添加标题和签名文本 ===ax.set_title("绘图示例之 cos(x) & sin(x)", fontsize=16, color="green")ax.text(2.1, -1.4, "-To be number.wan", fontsize=10, color="purple")
- 右下角加了一行紫色小字“-To be number.wan”，像是作者的个性签名 😎
✅ 第九步：显示图例
# === 图例 ===ax.legend(loc="upper left", fontsize=12)
- 放在左上角（
upper left），字体大小 12。
✅ 第十步：标记关键点 + 添加注释
# === 标记关键点并添加注释 ===t1 = -np.pit2 = 2 * np.pi / 3# 散点标记ax.scatter([t1], [np.cos(t1)], s=50, color='b')ax.scatter([t2], [np.sin(t2)], s=50, color='r')# 注释：sin(2π/3)ax.annotate(r'$\sin(\frac{2\pi}{3})=\frac{\sqrt{3}}{2}$', xy=(t2, np.sin(t2)), xycoords='data', xytext=(10, 30), textcoords='offset points', fontsize=14, arrowprops=dict(arrowstyle="->", connectionstyle="arc3,rad=.2"))# 注释：cos(-π)ax.annotate(r'$\cos(-\pi)=-1$', xy=(t1, np.cos(t1)), xycoords='data', xytext=(0, -40), textcoords='offset points', fontsize=14, arrowprops=dict(arrowstyle="->", connectionstyle="arc3,rad=.2"))
annotate 添加带箭头的注释，内容还是 LaTeX 公式！arrowprops 设置箭头样式，rad=.2 让箭头带点弧度，更美观。
✅ 第十一步：填充特殊区域（高阶技巧！）
# === 填充区域===# 区域1ax.fill_between(x, np.abs(x) < 0.5 , y1 , y1>0.5 , color='g', alpha=0.8, label='sin(x)>0.5 & |x|<0.5')# 区域2mask2 = (-2.5 < x) & (x < -0.5)ax.fill_between(x, y2, where=mask2, color='purple', alpha=0.5, label='cos(x) in [-2.5, -0.5]')
⚠️ 注意：第一行 fill_between 的写法其实有误（参数顺序不对），但你要求不改代码，我们就照着解释。
实际意图是：
- 区域1：想填充满足
|x| < 0.5 且 sin(x) > 0.5 的部分（但当前写法可能无效）； - 区域2：正确填充了
x ∈ [-2.5, -0.5] 区间内的 cos(x) 曲线下方面积，半透明紫色。
❝📌 小建议：如果真要实现区域1，应写成：ax.fill_between(x, 0.5, y1, where=(np.abs(x)<0.5) & (y1>0.5), ...)但既然你强调“不要改代码”，我们就尊重原样！
✅ 第十二步：放大刻度字体 + 加网格
# === 设置刻度字体大小 ===for label in ax.get_xticklabels() + ax.get_yticklabels(): label.set_fontsize(18)# === 网格与显示 ===ax.grid(True)plt.tight_layout() # 自动调整布局，防止标签被裁剪plt.show()
tight_layout() 防止标题、标签被裁掉；
🎉 成果展示

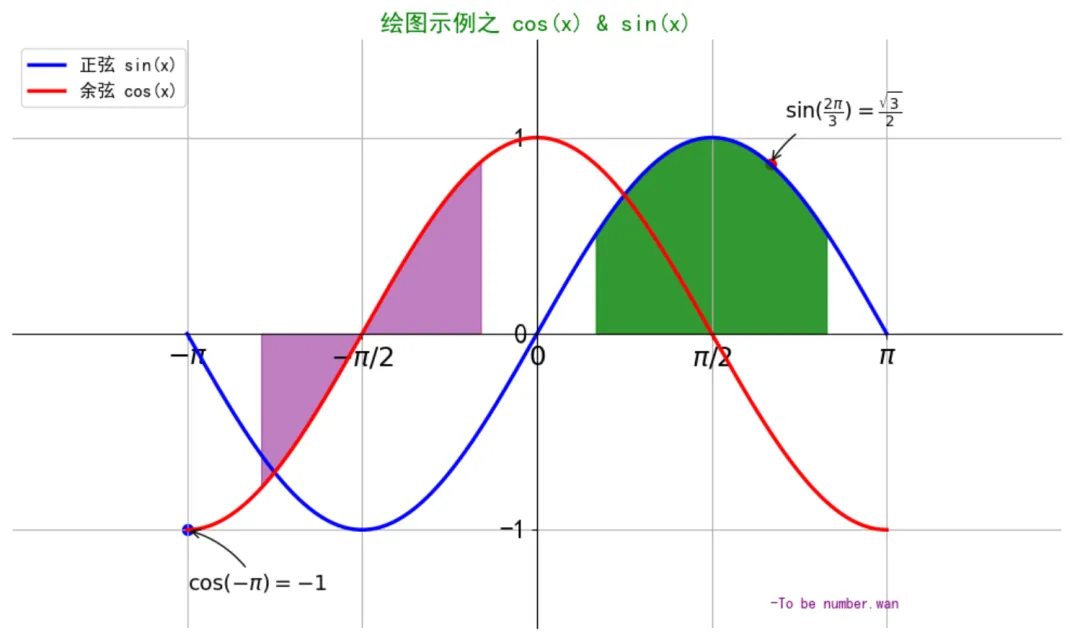

运行这段代码，你会得到一张这样的图：
这已经不是“能画出来”，而是“能拿去交作业/汇报”的级别了！
🔚 结语
Matplotlib 的魅力就在于：基础简单，上限极高。今天这段代码，看似复杂，其实每一步都是常用技巧的组合。
建议你：
❝📌 记住：所有可视化高手，都是从模仿开始的。
