企业级嵌入式开发领域，有限状态机（Finite State Machine，简称FSM）是构建高可靠性、高可维护性软件体系的核心基石。不同于简单的线性逻辑编程，工业场景下的设备与系统，往往需要应对复杂的状态切换、异常处理、时序控制等核心需求——从工业机器人的动作流程管控，到智能传感器的工作模式切换，再到工业网关的通信状态管理，几乎所有核心业务逻辑的落地，都离不开一套健壮、可扩展的状态机设计。缺乏规范状态机支撑的工业代码，往往会陷入“面条式逻辑”的困境：大量嵌套的条件分支、零散的状态判断、无序的流程跳转，不仅会导致代码可读性差、维护成本飙升，更会在工业现场复杂的工况下，引发不可预测的逻辑漏洞，甚至造成设备故障、生产中断等严重后果。而一个设计精良的状态机，能够将系统的所有行为抽象为“状态”与“状态流转规则”，通过明确的“进入（Entry）- 执行（Action）- 退出（Exit）”三阶段生命周期管理，让每个状态的职责边界清晰、状态间的切换逻辑可追溯，从根本上保障代码的健壮性与可测试性，适配工业级嵌入式开发的严苛要求。因此，本期内容将从实战角度出发，详细讲解企业级嵌入式开发中状态机的核心设计范式，最后结合完整实例拆解，帮助大家掌握在实际项目中嵌入状态机的思路与方法，为后续开发提供可直接参考的模板。一、状态机设计的核心前提：明确系统状态与流转逻辑

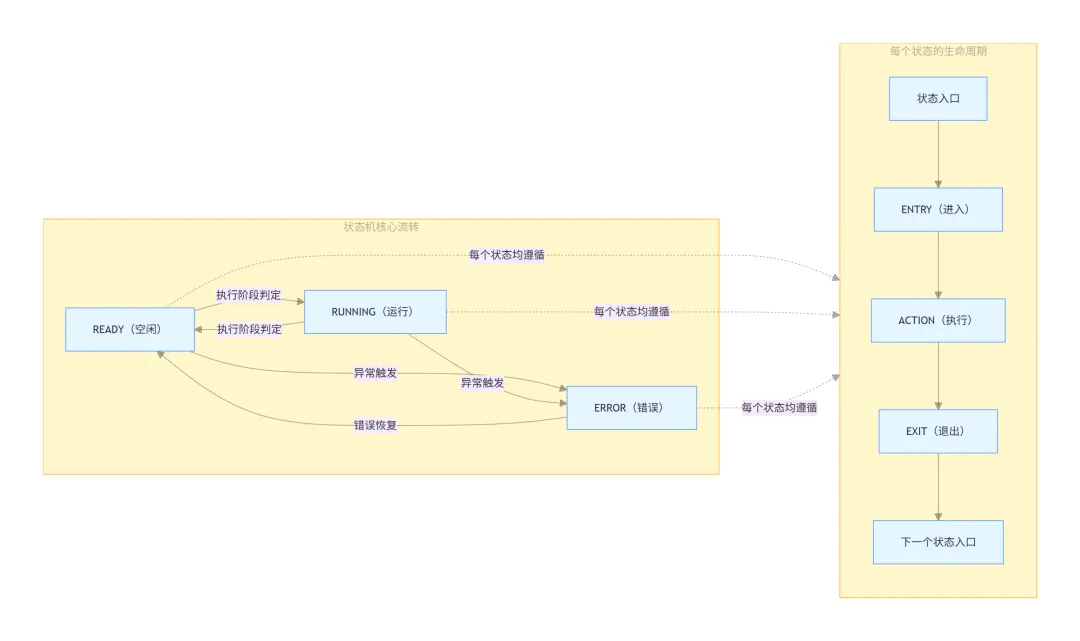

在实际嵌入式开发中，要设计出贴合项目需求的状态机，首要任务是理清三个核心问题：项目需要多少个核心状态、状态之间的切换流程是什么、每种状态的生命周期如何管理。而流程图，正是梳理这些问题、落地状态机设计的关键工具——它能将抽象的状态与流转逻辑可视化，避免后续代码开发陷入逻辑混乱。为了让大家快速理解，我们先绘制一个简化的嵌入式设备状态流程图（如上图所示），该流程图仅定义了三个最基础且通用的核心状态：空闲（Ready）、运行（Running）、错误（ERROR），同时明确了每种核心状态对应的“进入-执行-退出”子状态（即生命周期阶段）。讲到这里，很多新手可能会有一个误区：认为“空闲状态”就意味着设备不执行任何操作，因此只需处理“进入空闲”和“退出空闲”两个事件即可。实则不然——设备在空闲态并非完全“闲置”，只是其执行的操作不影响核心业务功能，更多是用于“监听触发条件”，为状态切换做准备。我们举一个贴近生活的工业设备类比：一个具备加热功能的工业恒温水杯，其核心业务是“加热至指定温度”。我们可以将其抽象为两个核心状态：空闲态（未执行加热动作）、运行态（加热中）。那么这个水杯在空闲态会做什么？答案是“持续检测触发条件”——比如监听水杯上的启动按键，判断是否有用户按下；同时可能检测当前水温，确认是否需要再次启动加热。这些“不影响核心加热功能，但保障状态正常切换”的操作，就是空闲态的“执行事件”。这里需要强调一个关键规则：状态的切换并非随机发生，仅当“执行阶段（Action）”判定满足切换条件时，才会触发当前状态的“退出阶段（Exit）”，进而进入下一个状态的“进入阶段（Entry）”，确保状态流转的有序性。二、状态机的核心结构体设计：用代码封装生命周期
明确状态与流转逻辑后，我们需要用代码将其封装，让状态机的生命周期可管理、可扩展。在嵌入式C语言开发中，通常通过“子状态机结构体”（封装单个状态的生命周期）和“全局状态机结构体”（管理所有核心状态）来实现，以下是标准化的结构体设计方案。2.1 子状态机结构体：封装单个状态的生命周期
子状态机的核心作用，是绑定单个核心状态（如Ready）与其对应的“进入-执行-退出”三阶段回调函数，明确每个阶段的执行逻辑。其中，进入（Entry）和退出（Exit）阶段仅执行操作、无返回值；执行（Action）阶段需判断是否切换状态，因此有返回值（目标状态）。// 无返回值的回调函数（用于Entry/Exit阶段，仅执行操作）typedefvoid(*EVENT)(void);// 有返回值的回调函数（用于Action阶段，返回目标状态，决定是否切换状态）typedefdevFSMState_t(*ACTION)(void);// 子状态机结构体：封装单个核心状态的生命周期typedef struct devFSMStateStructType{ unsigned char curState; // 当前绑定的核心状态（READY/RUNNING/ERROR） unsigned char subState; // 当前执行阶段（ENTRY/ACTION/EXIT） EVENT entry; // 进入阶段回调函数（状态激活时执行） ACTION action; // 执行阶段回调函数（状态持续运行时执行） EVENT exit; // 退出阶段回调函数（状态切换前执行）} SubFSMState_t;
2.2 全局状态机结构体：管理所有核心状态
全局状态机用于统一管理系统中所有的核心状态，通过子状态机数组，将每个核心状态与对应的子状态机关联，同时记录设备当前所处的核心状态，方便后续调度。#define DEV_FSM_STATE_CAP 3 // 状态容量（对应3个核心状态：READY/RUNNING/ERROR）// 全局状态机结构体：管理所有核心状态及其子状态机typedef struct devFSMStructType{ unsigned char state; // 设备当前所处的核心状态 SubFSMState_t subFSM[DEV_FSM_STATE_CAP]; // 子状态机数组（一一对应核心状态）} DevFSM_t;
三、状态机核心逻辑实现：初始化、注册与调度
结构体设计完成后，接下来实现状态机的三大核心操作：初始化（启动状态机）、回调函数注册（绑定状态与执行逻辑）、执行调度（周期性运行状态机）。这三部分逻辑是状态机正常工作的基础，需严格遵循“初始化→注册→调度”的执行顺序。3.1 初始化：重置状态，绑定核心状态与子状态机
初始化的核心目的，是将所有子状态机重置为初始状态（进入阶段ENTRY），绑定每个子状态机与对应的核心状态，并设置设备的初始核心状态（通常为空闲态READY），为后续状态流转做好准备。// 全局状态机实例（供整个系统调用）DevFSM_t DevFSM;voidDevFSM_Init(void){ // 1. 初始化所有子状态机：阶段重置为ENTRY，回调函数置空（避免野指针） for (int i = 0; i < DEV_FSM_STATE_CAP; i++) { DevFSM.subFSM[i].subState = DEV_FSM_STAGE_ENTRY; DevFSM.subFSM[i].entry = NULL; DevFSM.subFSM[i].action = NULL; DevFSM.subFSM[i].exit = NULL; } // 2. 绑定子状态机与核心状态（一一对应，确保调度时能精准定位） DevFSM.subFSM[DEV_FSM_INDEX_READY].curState = DEV_STATE_READY; DevFSM.subFSM[DEV_FSM_INDEX_RUNNING].curState = DEV_STATE_RUNNING; DevFSM.subFSM[DEV_FSM_INDEX_ERROR].curState = DEV_STATE_ERROR; // 3. 设置设备初始状态为READY（空闲态，符合嵌入式设备启动逻辑） DevFSM.state = DEV_STATE_READY;}
3.2 回调函数注册：灵活配置每个状态的执行逻辑
注册函数的核心作用，是将我们自定义的“进入-执行-退出”回调函数，绑定到对应的子状态机上。这样设计的优势的是“解耦”——后续修改某个状态的执行逻辑时，只需修改对应的回调函数，无需改动状态机核心调度代码，大幅提升可维护性。// 状态机回调函数注册：为指定核心状态绑定Entry/Exit/Action回调void DevFSM_SetFSMEvent(unsigned char state, EVENT entry, EVENT exit, ACTION action){ switch(state) { case DEV_STATE_READY: // 绑定空闲态回调函数 DevFSM.subFSM[DEV_FSM_INDEX_READY].entry = entry; DevFSM.subFSM[DEV_FSM_INDEX_READY].action = action; DevFSM.subFSM[DEV_FSM_INDEX_READY].exit = exit; break; case DEV_STATE_RUNNING: // 绑定运行态回调函数 DevFSM.subFSM[DEV_FSM_INDEX_RUNNING].entry = entry; DevFSM.subFSM[DEV_FSM_INDEX_RUNNING].action = action; DevFSM.subFSM[DEV_FSM_INDEX_RUNNING].exit = exit; break; case DEV_STATE_ERROR: // 绑定错误态回调函数 DevFSM.subFSM[DEV_FSM_INDEX_ERROR].entry = entry; DevFSM.subFSM[DEV_FSM_INDEX_ERROR].action = action; DevFSM.subFSM[DEV_FSM_INDEX_ERROR].exit = exit; break; default: // 无效状态，不做操作（避免异常） break; }}
3.3 执行调度：状态机的核心“大脑”
状态机执行调度函数，是整个状态机的核心，需在嵌入式系统的主循环、定时器中断或单独线程中周期性调用（调用周期根据项目需求设定，如500ms/次）。其核心逻辑分为两步：定位当前子状态机、按生命周期阶段执行回调函数。这里有一个关键设计：进入阶段（ENTRY）执行完成后，不添加break语句，直接无缝进入执行阶段（ACTION），确保状态生命周期的连续性；只有当执行阶段判定需要切换状态时，才会进入退出阶段（EXIT），完成当前状态的清理后，重置为进入阶段，等待下一次状态激活。还有两点我想说明下，首先我在执行阶段会判断执行事件的返回值，通过返回值来确认是否需要进行状态切换，第二点就是可以看到事件并不是必须要定义的，例如我并不想定义空闲的进入事件，那么我完全可以定义空闲的进入事件为NULL// 状态机核心调度函数：周期性执行，实现状态流转voidDevFSM_Execute(void){ devFSMState_t state; // 存储Action阶段返回的目标状态 int index; // 用于定位当前状态对应的子状态机索引 // 步骤1：定位当前核心状态对应的子状态机（遍历子状态机数组） for (index = 0; index < DEV_FSM_STATE_CAP; index++) { if (DevFSM.subFSM[index].curState != DevFSM.state) { continue; // 跳过不匹配的子状态机 } break; // 找到匹配的子状态机，退出遍历 } // 步骤2：按“ENTRY-ACTION-EXIT”阶段执行回调函数 switch (DevFSM.subFSM[index].subState) { case DEV_FSM_STAGE_ENTRY: // 执行进入阶段回调（如初始化状态相关资源） if (DevFSM.subFSM[index].entry != NULL) { DevFSM.subFSM[index].entry(); } // 进入阶段完成后，无缝切换到执行阶段（无break） DevFSM.subFSM[index].subState = DEV_FSM_STAGE_ACTION; case DEV_FSM_STAGE_ACTION: // 执行核心业务逻辑（如监听触发条件、执行任务） if (DevFSM.subFSM[index].action != NULL) { state = DevFSM.subFSM[index].action(); // 若返回的目标状态与当前状态不同，触发状态切换（进入EXIT阶段） if (state != DevFSM.subFSM[index].curState) { DevFSM.state = state; // 更新全局核心状态 DevFSM.subFSM[index].subState = DEV_FSM_STAGE_EXIT; break; // 退出当前switch，下次调度执行EXIT阶段 } } break; // 若无需切换状态，保持在ACTION阶段，下次调度继续执行 case DEV_FSM_STAGE_EXIT: // 执行退出阶段回调（如清理状态相关资源） if (DevFSM.subFSM[index].exit != NULL) { DevFSM.subFSM[index].exit(); } // 退出阶段完成后，重置为ENTRY阶段，等待下一次状态激活 DevFSM.subFSM[index].subState = DEV_FSM_STAGE_ENTRY; break; default: break; }}
四、实战实例：状态机在嵌入式设备中的完整应用
结合上面的结构体设计和核心逻辑，我们以“简化版工业恒温水杯”为例，实现一个完整的状态机应用实例。实例中，我们将完善Ready态和Running态的回调函数，模拟设备的状态流转过程，同时补充Error态的基础实现，让整个实例更贴合实际开发场景。4.1 各状态回调函数实现
回调函数是状态机的“业务逻辑载体”，我们根据每个状态的职责，实现对应的进入、执行、退出逻辑（用printf打印日志，模拟业务执行；用Sleep模拟耗时操作，贴合嵌入式设备实际工况）。// 提前声明状态枚举（实际开发中建议放在头文件中）typedef enum { DEV_STATE_READY = 0, // 空闲态 DEV_STATE_RUNNING = 1, // 运行态（加热中） DEV_STATE_ERROR = 2 // 错误态（如水温异常）} devFSMState_t;// 提前声明阶段枚举typedef enum { DEV_FSM_STAGE_ENTRY = 0, // 进入阶段 DEV_FSM_STAGE_ACTION = 1, // 执行阶段 DEV_FSM_STAGE_EXIT = 2 // 退出阶段} devFSMStage_t;// 提前声明子状态机索引（与核心状态一一对应）#define DEV_FSM_INDEX_READY 0#define DEV_FSM_INDEX_RUNNING 1#define DEV_FSM_INDEX_ERROR 2// （结构体定义、全局状态机实例、初始化/注册/调度函数，此处省略，同前文）// -------------------------- Ready状态回调函数（空闲态）--------------------------// 进入Ready态：模拟空闲态初始化（如重置水温检测标志）staticvoidDevFSM_EntryReady(void){ printf("[ READY ]: 进入空闲态，初始化水温检测模块...\r\n"); Sleep(500); // 模拟初始化耗时（嵌入式环境可替换为delay_ms(500)）}// 退出Ready态：模拟空闲态资源清理（如停止水温预检测）staticvoidDevFSM_ExitReady(void){ printf("[ READY ]: 退出空闲态，停止水温预检测...\r\n"); Sleep(500); // 模拟清理耗时}// 执行Ready态：模拟监听启动按键（核心逻辑），满足条件则切换到Running态static devFSMState_t DevFSM_ActionReady(void){ devFSMState_t targetState = DEV_STATE_READY; // 默认保持空闲态 static int keyPressCount = 0; // 模拟按键按下次数（仅用于演示） // 模拟业务逻辑：每执行3次，模拟按键被按下（触发状态切换） keyPressCount++; printf("[ READY ]: 执行空闲态逻辑，监听启动按键（第%d次检测）...\r\n", keyPressCount); Sleep(3000); // 模拟检测周期（每3秒检测一次按键） if (keyPressCount >= 3) { printf("[ READY ]: 检测到启动按键按下，准备切换到加热态（Running）...\r\n"); targetState = DEV_STATE_RUNNING; // 切换到运行态 keyPressCount = 0; // 重置按键计数 } return targetState; // 返回目标状态}// -------------------------- Running状态回调函数（加热中）--------------------------// 进入Running态：模拟加热模块初始化（如启动加热管）staticvoidDevFSM_EntryRunning(void){ printf("[ RUNNING ]: 进入加热态，启动加热管，开始加热...\r\n"); Sleep(1000); // 模拟加热管启动耗时}// 退出Running态：模拟加热模块关闭（如关闭加热管）staticvoidDevFSM_ExitRunning(void){ printf("[ RUNNING ]: 退出加热态，关闭加热管，停止加热...\r\n"); Sleep(1000); // 模拟加热管关闭耗时}// 执行Running态：模拟加热过程，检测水温，达标则切换回Ready态static devFSMState_t DevFSM_ActionRunning(void){ devFSMState_t targetState = DEV_STATE_RUNNING; // 默认保持加热态 static int temperature = 25; // 模拟初始水温（25℃） // 模拟加热逻辑：每次执行水温升高10℃，达到85℃则停止加热（切换回空闲态） temperature += 10; printf("[ RUNNING ]: 执行加热逻辑，当前水温：%d℃（目标85℃）...\r\n", temperature); Sleep(3000); // 模拟加热周期（每3秒检测一次水温） if (temperature >= 85) { printf("[ RUNNING ]: 水温达到目标（85℃），准备切换回空闲态（Ready）...\r\n"); targetState = DEV_STATE_READY; // 切换回空闲态 temperature = 25; // 重置水温（模拟下次加热） } // 模拟错误处理：若水温异常过高（超过100℃），切换到Error态（此处简化处理） if (temperature > 100) { printf("[ RUNNING ]: 警告！水温异常过高（%d℃），切换到错误态（Error）...\r\n", temperature); targetState = DEV_STATE_ERROR; } return targetState;}// -------------------------- Error状态回调函数（错误态）--------------------------// 进入Error态：模拟错误提示（如点亮报警灯）staticvoidDevFSM_EntryError(void){ printf("[ ERROR ]: 进入错误态，点亮报警灯，提示水温异常！\r\n"); Sleep(500);}// 退出Error态：模拟错误解除（如熄灭报警灯）staticvoidDevFSM_ExitError(void){ printf("[ ERROR ]: 退出错误态，熄灭报警灯，错误已解除...\r\n"); Sleep(500);}// 执行Error态：模拟错误处理（如持续报警，等待人工干预）static devFSMState_t DevFSM_ActionError(void){ printf("[ ERROR ]: 执行错误态逻辑，持续报警，等待人工干预...\r\n"); Sleep(5000); // 模拟报警周期（每5秒提示一次错误） // 简化处理：此处默认等待人工干预后，切换回空闲态（实际开发可根据需求修改） static int errorCount = 0; errorCount++; if (errorCount >= 2) { printf("[ ERROR ]: 人工干预解除错误，准备切换回空闲态（Ready）...\r\n"); errorCount = 0; return DEV_STATE_READY; } return DEV_STATE_ERROR; // 默认保持错误态}
五、实战开发注意事项
通过上述实例，我们可以发现：企业级嵌入式开发中，状态机的核心价值在于“解耦”和“规范”——将复杂的业务逻辑拆分为一个个独立的状态，每个状态的职责单一，状态间的切换逻辑可追溯。结合实战经验，补充几个关键注意事项，帮助大家规避常见坑：状态划分要“精准适度”：核心状态不宜过多（避免状态机复杂度过高），也不宜过少（避免状态职责模糊）；优先划分“稳定的核心状态”，再考虑细分辅助状态。回调函数要“职责单一”：Entry阶段仅做“状态激活相关的初始化”，Exit阶段仅做“状态退出相关的清理”，Action阶段仅做“核心业务逻辑与状态判断”，避免一个回调函数处理过多逻辑。异常处理要“全面”：必须为Error态设计完整的回调逻辑，同时在每个状态的Action阶段，增加异常检测（如资源异常、信号异常），确保系统能从异常状态中恢复，或进入安全状态。调度周期要“合理”：根据业务需求设定调度周期，周期过短会占用过多CPU资源，周期过长会导致状态切换不及时，建议结合设备工况（如检测频率、任务耗时）动态调整。总结
企业级嵌入式开发中，状态机并非“可选功能”，而是保障软件健壮性、可维护性的“必备工具”。本文从状态机的核心价值出发，梳理了“明确状态逻辑→设计结构体→实现核心调度→落地实战实例”的完整设计流程，核心是通过“状态封装”和“生命周期管理”，解决工业场景下复杂流程的管控问题。实际开发中，大家无需拘泥于本文的简化实例，可根据项目需求（如多状态、嵌套状态机、异步事件触发）灵活扩展——比如增加状态流转的条件判断、完善异常处理逻辑、引入状态机框架（如QM）提升开发效率。但无论如何扩展，“状态清晰、职责单一、流转可控”这三个核心原则，始终是状态机设计的关键，也是避开“面条式逻辑”、构建高可靠嵌入式软件的核心前提。本期最后，如果大家在最后有不明白的地方欢迎加入Q群：1082401078 一起交流分享，更多资料也可以进群获取。
