导线根数标注方法总结(附示意图下载)
- 2026-09-21 16:57:13
导线根数标注方法总结(附示意图下载)设置麒麟为星标★，日积跬步，以至千里
如何数照明导线根数？照明线路根数标注示意图（附下载链接） 昨日分享了导线根数的标注示意图。 今日回看，略显仓促，特此补充归纳总结，帮助理解。 1.首先纠正一个误区，虽然平面图中导线先连接到灯具，但实质上只是零线N和地线PE进到灯具，相线先接到开关再接到灯具。 设计中习惯上，把开关接到灯具的这段线称为控制线，其本质还是相线。施工中，可能就直接称其为相线。

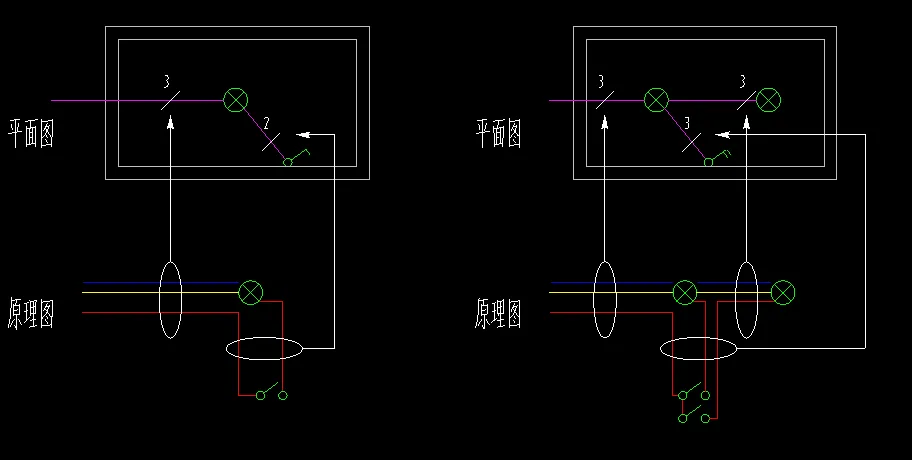

2.对于单联开关，1根相线接入1根控制线接出至灯具。 平面图中灯到开关共2根线。 对于双联开关，1根相线接入2根控制线接出至2个灯具。 平面图中灯到开关共3根线。 对于三联开关，1根相线接入3根控制线接出至3个灯具。 平面图中灯到开关共4根线。

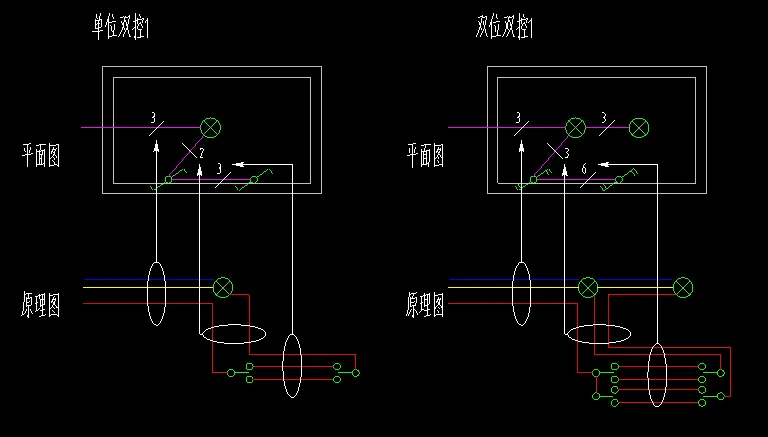

3.双控开关画法1：开关直接接开关 对于单联双控开关，1根相线接入双控开关1,2根控制线接出到双控开关2，同时还有1根相线接到灯具。 平面图中灯到开关共2根线。 开关到开关共3根线。 对于双联双控开关，1根相线接入双控开关1,4根控制线接出到双控开关2，同时还有2根相线接到灯具。 平面图中灯到开关共3根线。 开关到开关共6根线。

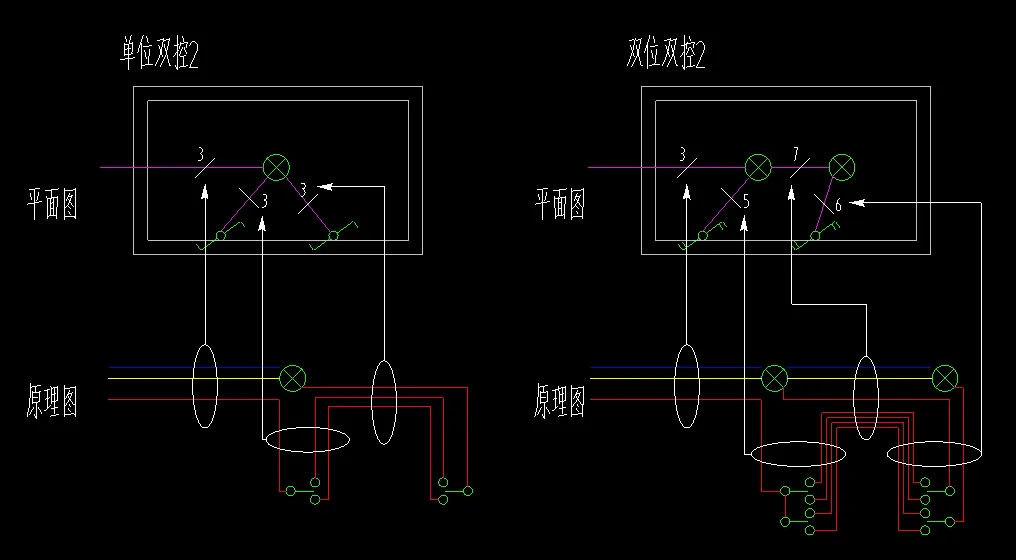

4.双控开关画法2：开关都接灯具 实际接线原理一致，只是表达方式不同。

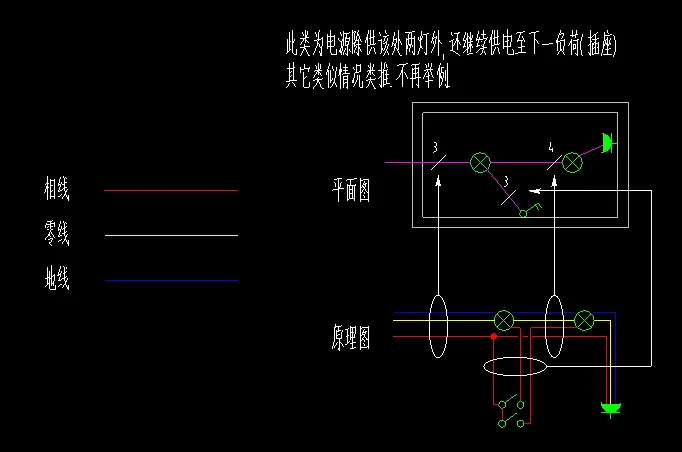

5.剩余的三联不再赘述，其实也就是排列组合的问题了。 灯具回路一多就容易搞脑子，但本质不外乎上述几张示意图。 【写在最后】 虽然现在的照明平面图中，坚持导线标注的设计师并不多。 设计院往往“出图时间紧，任务重”，去繁从简成为了趋势。 施工时，电工对接线的理解也已相当透彻，其也不怎么看图纸标注。 也有同事吐槽过我，何必坚持导线的标注，吃力不讨好。 但无论是从注册考试的角度，还是设计原理的角度，多搞明白点总有益处。 也许哪天就派上用场了。 【薪火相传】 以下为该示意图的下载链接，如果对你有帮助的话，点点关注点个赞~ 如果你有任何疑问，欢迎评论区留言讨论~
