每周一练
数控车削编程与加工1

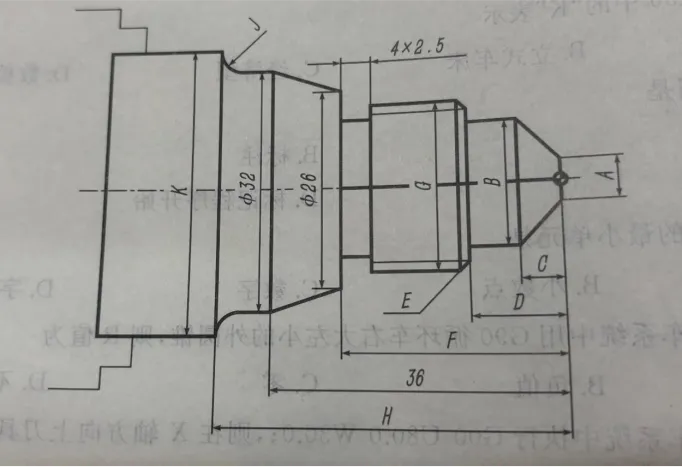

如图所示零件，材料 45#，毛坯外圆 φ40mm，右侧端面已精加工，长度足够。（刀尖圆角和副偏角干涉情况忽略不计）
1.根据所给定的程序号 01010的FANUC 系统数控车加工参考程序（按直径编程），确定图中A、B、C、D、E、F、G、H、J、K 的尺寸，并填入表中。
2. 在参考程序的空白处将程序补充完整。
右端外轮廓精加工（不含螺纹）参考程序：
01010;
N10 M03 S1200;
N20 T0101;
N30 G00 X100 Z50;
N40 G00 X0 Z5;
N50 G01 Z0 F120;
N60 X6;
N70 X16 Z -5;
N80 Z-11 ;
N90 X18 ;
N100 X22 Z-13 ;
N110 Z -27 ;
N120 X26 ;
N130G01 ① ;
N140G01 ② ;
N150 G02 X38 Z-43 R3;
N160 G01 Z -45 ;
N170 G00 X100 Z50 ;
N180 M30 ;

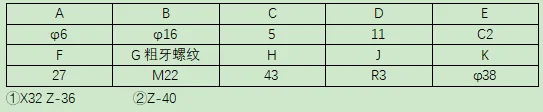

“参考答案
