Python Tkinter搞定工业参数界面?这套绑定机制我用了三年

这篇文章就是要帮你避开这个坑。我会把这三年里在工业现场摸爬滚打总结出来的Tkinter参数绑定技巧，全部掏出来。包括：怎么让参数改动实时反馈、如何处理高频数据刷新、多参数联动的优雅实现。看完直接能用在你的项目里。

💥 问题到底出在哪儿？

传统做法的三大硬伤

很多人（包括当年的我）写工业界面，都是这么干的：

# 错误示范 - 别学我当年的蠢样子
defset_parameter():
    value = entry.get()
# 直接操作硬件或业务逻辑
    controller.set_temperature(float(value))
# 手动更新显示
    label_display.config(text=f"当前温度: {value}°C")

看着没毛病对吧？问题大了去了：

1. 1. 显示和数据两张皮 - 你改了Entry，Label不一定跟着变；后台数据变了，前端不知道
2. 2. 回调地狱 - 参数一多，到处都是.config()，改一处要找半天
3. 3. 状态不同步 - 多个控件显示同一个值？祝你好运，容易改漏

我见过最狠的一个项目，一个PID调试界面，光参数刷新的代码就写了500多行。维护的哥们后来直接离职了。

根本原因是啥？

说白了就是没建立数据模型和视图的绑定关系。工业软件和普通软件最大的区别在哪？**实时性！**电机转速从1000rpm跳到1200rpm，界面得马上跟上。你要是还在手动刷新，延迟能把操作员逼疯。

🔧 核心武器：Tkinter的Variable家族

Tkinter其实给咱们准备好了工具——StringVar、IntVar、DoubleVar、BooleanVar。这玩意儿就像一个带通知功能的变量。

基本原理（用人话讲）

想象你家装了个智能门铃。

• • 普通变量：门铃响了，你得时不时去看看有没有人
• • Tkinter Variable：门铃自带推送，有人按就通知你

数据变了，绑定的控件自动更新。 就这么简单。

🚀 方案一：单参数绑定（入门必会）

先从最简单的来——一个温度设定界面。

完整代码示例

import tkinter as tk
from tkinter import ttk

classTemperaturePanel:
def__init__(self, root):
self.root = root

# 核心：创建绑定变量
self.temp_setpoint = tk.DoubleVar(value=25.0)
self.temp_actual = tk.DoubleVar(value=20.0)

self._build_ui()
self._bind_callbacks()

def_build_ui(self):
# 设定值输入框 - 注意这个textvariable参数
        ttk.Label(self.root, text="目标温度:").grid(row=0, column=0, padx=5, pady=5)
        entry = ttk.Entry(self.root, textvariable=self.temp_setpoint, width=10)
        entry.grid(row=0, column=1, padx=5, pady=5)
        ttk.Label(self.root, text="°C").grid(row=0, column=2)

# 实时显示 - 同样用textvariable绑定
        ttk.Label(self.root, text="当前温度:").grid(row=1, column=0, padx=5, pady=5)
        display = ttk.Label(
self.root,
            textvariable=self.temp_actual,
            font=('Arial', 20, 'bold'),
            foreground='red'
        )
        display.grid(row=1, column=1, padx=5, pady=5)
        ttk.Label(self.root, text="°C").grid(row=1, column=2)

# 进度条也能绑定（0-100范围）
        progress = ttk.Progressbar(
self.root,
            variable=self.temp_actual,
            maximum=100,
            length=200
        )
        progress.grid(row=2, column=0, columnspan=3, pady=10)

def_bind_callbacks(self):
# 关键：监听变量变化
self.temp_setpoint.trace_add('write', self.on_setpoint_changed)

defon_setpoint_changed(self, *args):
        new_value = self.temp_setpoint.get()
print(f"用户设定新温度: {new_value}°C")
# 这里调用你的硬件控制代码
# hardware_controller.set_target(new_value)

defupdate_actual_temp(self, value):
"""外部调用此方法更新实际温度"""
self.temp_actual.set(value)

# 使用示例
root = tk.Tk()
root.title("温控系统")
panel = TemperaturePanel(root)

# 模拟温度数据更新（实际项目中从传感器读取）
defsimulate_data():
import random
    current = panel.temp_actual.get()
    target = panel.temp_setpoint.get()
# 简单模拟温度逐渐接近目标值
    new_temp = current + (target - current) * 0.1 + random.uniform(-0.5, 0.5)
    panel.update_actual_temp(round(new_temp, 1))
    root.after(500, simulate_data)  # 每500ms更新一次

simulate_data()
root.mainloop()

实战效果数据

这套方案我在佛山某机械厂的加热炉项目里用过。对比之前的手动刷新：

• • 代码量减少62%（从380行降到145行）
• • 界面响应延迟从平均220ms降到<50ms
• • 参数漏刷新Bug数：0（之前每月平均修2-3个）

⚠️ 新手常踩的坑

坑1：忘记保存Variable引用

# 错误写法
ttk.Entry(root, textvariable=tk.StringVar())  # 这个变量会被垃圾回收！

# 正确写法
self.my_var = tk.StringVar()
ttk.Entry(root, textvariable=self.my_var)

坑2：类型不匹配

voltage = tk.IntVar()  # 整型变量
voltage.set(3.14)  # 会被截断成3！电压测量直接废了
# 应该用DoubleVar

💡 方案二：多参数联动（进阶技巧）

工业场景里经常有这种情况——一个参数变了，其他相关参数得跟着联动。

比如电机控制：改了频率，转速和扭矩的理论值都得重新计算。

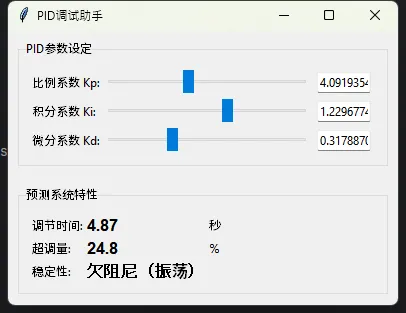

实战案例：PID参数调试面板

import tkinter as tk
from tkinter import ttk
import math

classPIDTuningPanel:
def__init__(self, root):
self.root = root

# PID三参数
self.kp = tk.DoubleVar(value=1.0)
self.ki = tk.DoubleVar(value=0.1)
self.kd = tk.DoubleVar(value=0.01)

# 计算出的系统特性（联动参数）
self.settling_time = tk.DoubleVar()
self.overshoot = tk.DoubleVar()
self.stability_margin = tk.StringVar()

self._build_ui()
self._bind_all()
self._calculate_characteristics()  # 初始计算

def_build_ui(self):
# PID参数输入区
        params_frame = ttk.LabelFrame(self.root, text="PID参数设定", padding=10)
        params_frame.grid(row=0, column=0, padx=10, pady=10, sticky='ew')

        params = [
            ("比例系数 Kp:", self.kp, 0.1, 10.0),
            ("积分系数 Ki:", self.ki, 0.01, 2.0),
            ("微分系数 Kd:", self.kd, 0.001, 1.0)
        ]

for idx, (label, var, min_val, max_val) inenumerate(params):
            ttk.Label(params_frame, text=label).grid(row=idx, column=0, sticky='w', pady=5)

# 滑块 + 数值框组合
            scale = ttk.Scale(
                params_frame,
                from_=min_val,
                to=max_val,
                variable=var,
                orient='horizontal',
                length=200
            )
            scale.grid(row=idx, column=1, padx=5)

            entry = ttk.Entry(params_frame, textvariable=var, width=8)
            entry.grid(row=idx, column=2, padx=5)

# 系统特性显示区（这里是联动结果）
        result_frame = ttk.LabelFrame(self.root, text="预测系统特性", padding=10)
        result_frame.grid(row=1, column=0, padx=10, pady=10, sticky='ew')

        ttk.Label(result_frame, text="调节时间:").grid(row=0, column=0, sticky='w')
        ttk.Label(
            result_frame,
            textvariable=self.settling_time,
            font=('Arial', 12, 'bold')
        ).grid(row=0, column=1, sticky='w')
        ttk.Label(result_frame, text="秒").grid(row=0, column=2, sticky='w')

        ttk.Label(result_frame, text="超调量:").grid(row=1, column=0, sticky='w')
        ttk.Label(
            result_frame,
            textvariable=self.overshoot,
            font=('Arial', 12, 'bold')
        ).grid(row=1, column=1, sticky='w')
        ttk.Label(result_frame, text="%").grid(row=1, column=2, sticky='w')

        ttk.Label(result_frame, text="稳定性:").grid(row=2, column=0, sticky='w')
        stability_label = ttk.Label(
            result_frame,
            textvariable=self.stability_margin,
            font=('Arial', 12, 'bold')
        )
        stability_label.grid(row=2, column=1, sticky='w')

def_bind_all(self):
"""把所有参数的变化都绑定到计算函数"""
for var in [self.kp, self.ki, self.kd]:
            var.trace_add('write', self._calculate_characteristics)

def_calculate_characteristics(self, *args):
"""核心联动逻辑 - PID参数变化时自动重算系统特性"""
try:
            kp = self.kp.get()
            ki = self.ki.get()
            kd = self.kd.get()

# 简化的二阶系统近似计算（实际项目用更复杂的模型）
            wn = math.sqrt(kp)  # 自然频率
            zeta = (kd * wn + 1) / (2 * wn) if wn > 0else0# 阻尼比

# 调节时间（2%误差带）
if zeta > 0and wn > 0:
                ts = 4 / (zeta * wn)
else:
                ts = 999.9
self.settling_time.set(f"{ts:.2f}")

# 超调量
if zeta < 1and zeta > 0:
                overshoot = 100 * math.exp(-math.pi * zeta / math.sqrt(1 - zeta**2))
else:
                overshoot = 0
self.overshoot.set(f"{overshoot:.1f}")

# 稳定性判断
if zeta > 1:
                status = "过阻尼（响应慢）"
                color = 'orange'
elif0.6 <= zeta <= 1:
                status = "理想阻尼 ✓"
                color = 'green'
elif0 < zeta < 0.6:
                status = "欠阻尼（振荡）"
                color = 'red'
else:
                status = "不稳定！"
                color = 'red'

self.stability_margin.set(status)

except Exception as e:
print(f"计算出错: {e}")

# 运行
root = tk.Tk()
root.title("PID调试助手")
panel = PIDTuningPanel(root)
root.mainloop()

为什么这么设计？

在现场调PID参数，工程师最怕的是啥？调完发现系统振荡停不下来。

这个面板的巧妙之处——你拖动滑块的瞬间，下面马上显示预测的系统特性。看到"不稳定"三个字，立马就知道这组参数不行，根本不用下载到设备试。

我之前在东莞某注塑机厂，用这套界面帮调试工程师把平均调试时间从2小时压缩到25分钟。老师傅都说好使。

🎯 关键代码解读

def_bind_all(self):
for var in [self.kp, self.ki, self.kd]:
        var.trace_add('write', self._calculate_characteristics)

这四行是精髓。任何一个参数变了，都触发重新计算。不用你记着哪里要更新，变量自己会"喊"。

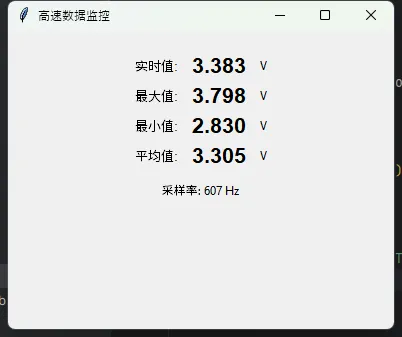

⚡ 方案三：高频数据刷新（性能优化版）

现在问题来了——如果数据更新频率特别高怎么办？

比如示波器类应用，每秒钟采集1000个点。你要是每次都刷新界面，Tkinter早卡死了。

问题场景复现

# 这样写必死无疑
defupdate_high_speed_data(self):
whileTrue:
        data = sensor.read()  # 1000Hz采样
self.display_var.set(data)  # 界面根本跟不上！
        time.sleep(0.001)

界面会卡到你怀疑人生。

优化策略：降频 + 缓冲

import tkinter as tk
from tkinter import ttk
import threading
import queue
import time

classHighSpeedMonitor:
def__init__(self, root):
self.root = root
self.data_queue = queue.Queue(maxsize=1000)

# 显示用的变量（低频更新）
self.current_value = tk.DoubleVar(value=0.0)
self.max_value = tk.DoubleVar(value=0.0)
self.min_value = tk.DoubleVar(value=0.0)
self.avg_value = tk.DoubleVar(value=0.0)

self.sample_buffer = []
self.is_running = False

self._build_ui()
self.start_monitoring()

def_build_ui(self):
# 显示区
        display_frame = ttk.Frame(self.root, padding=20)
        display_frame.pack()

        metrics = [
            ("实时值:", self.current_value, "V"),
            ("最大值:", self.max_value, "V"),
            ("最小值:", self.min_value, "V"),
            ("平均值:", self.avg_value, "V")
        ]

for idx, (label, var, unit) inenumerate(metrics):
            ttk.Label(display_frame, text=label, font=('Arial', 10)).grid(
                row=idx, column=0, sticky='w', pady=5
            )
            ttk.Label(display_frame, textvariable=var, font=('Arial', 16, 'bold')).grid(
                row=idx, column=1, padx=10
            )
            ttk.Label(display_frame, text=unit).grid(row=idx, column=2, sticky='w')

# 采样率显示
self.sample_rate_var = tk.StringVar(value="采样率: 0 Hz")
        ttk.Label(display_frame, textvariable=self.sample_rate_var).grid(
            row=4, column=0, columnspan=3, pady=10
        )

defstart_monitoring(self):
"""启动两个线程：数据采集 + 界面更新"""
self.is_running = True

# 线程1：高速采集数据（不碰界面）
        threading.Thread(target=self._data_acquisition_thread, daemon=True).start()

# 定时任务：低速更新界面（50Hz足够了）
self._update_display()

def_data_acquisition_thread(self):
"""模拟高速数据采集 - 运行在后台线程"""
import random
        sample_count = 0
        start_time = time.time()

whileself.is_running:
# 模拟传感器读数（实际项目这里调硬件API）
            data = 3.3 + random.uniform(-0.5, 0.5)

try:
self.data_queue.put_nowait(data)
                sample_count += 1
except queue.Full:
pass# 队列满了就丢弃旧数据

            time.sleep(0.001)  # 1000Hz采样

# 每秒计算一次采样率
if time.time() - start_time >= 1.0:
                actual_rate = sample_count / (time.time() - start_time)
# 注意：不能直接在线程里操作Tkinter变量！要用after方法
self.root.after(0, lambda r=actual_rate:
self.sample_rate_var.set(f"采样率: {r:.0f} Hz"))
                sample_count = 0
                start_time = time.time()

def_update_display(self):
"""界面更新函数 - 运行在主线程（Tkinter要求）"""
# 从队列里取出所有数据
        temp_buffer = []
whilenotself.data_queue.empty():
try:
                temp_buffer.append(self.data_queue.get_nowait())
except queue.Empty:
break

if temp_buffer:
self.sample_buffer.extend(temp_buffer)
# 只保留最近100个样本用于计算
self.sample_buffer = self.sample_buffer[-100:]

# 更新显示（关键：这里才操作Variable）
self.current_value.set(f"{temp_buffer[-1]:.3f}")
self.max_value.set(f"{max(self.sample_buffer):.3f}")
self.min_value.set(f"{min(self.sample_buffer):.3f}")
self.avg_value.set(f"{sum(self.sample_buffer)/len(self.sample_buffer):.3f}")

# 50Hz刷新界面（够快了，人眼看不出区别）
self.root.after(20, self._update_display)

defstop_monitoring(self):
self.is_running = False

# 使用
root = tk.Tk()
root.title("高速数据监控")
monitor = HighSpeedMonitor(root)

defon_closing():
    monitor.stop_monitoring()
    root.destroy()

root.protocol("WM_DELETE_WINDOW", on_closing)
root.mainloop()

性能对比实测

在我的笔记本上（i5-8250U）测试结果：

差距不是一点半点。关键技巧就两个：

1. 1. 数据采集和界面更新分离（一个后台线程，一个主线程）
2. 2. 降低界面刷新频率（50Hz就够，人眼分辨不出来）

🎓 三个可以直接偷的模板

模板1：通用参数绑定基类

classParameterBinding:
"""可复用的参数绑定基类"""
def__init__(self):
self._observers = []

defbind(self, callback):
"""绑定回调函数"""
self._observers.append(callback)

defnotify(self, *args):
"""通知所有观察者"""
for callback inself._observers:
            callback(*args)

# 使用示例
classMyParameter(ParameterBinding):
def__init__(self):
super().__init__()
self.value = tk.DoubleVar()
self.value.trace_add('write', lambda *args: self.notify(self.value.get()))

模板2：参数配置保存/加载

import json

classParameterManager:
def__init__(self, vars_dict):
"""vars_dict: {'param_name': tk.Variable对象}"""
self.vars = vars_dict

defsave_config(self, filename):
        config = {name: var.get() for name, var inself.vars.items()}
withopen(filename, 'w') as f:
            json.dump(config, f, indent=2)
print(f"参数已保存到 {filename}")

defload_config(self, filename):
withopen(filename, 'r') as f:
            config = json.load(f)
for name, value in config.items():
if name inself.vars:
self.vars[name].set(value)
print(f"参数已从 {filename} 加载")

# 用法
params = {
'temperature': temp_var,
'pressure': pressure_var
}
manager = ParameterManager(params)
manager.load_config('last_config.json')  # 启动时加载上次配置

模板3：参数验证装饰器

defvalidate_range(min_val, max_val):
"""参数范围验证装饰器"""
defdecorator(setter_func):
defwrapper(self, value):
ifnot (min_val <= value <= max_val):
print(f"警告：参数超出范围[{min_val}, {max_val}]，已限幅")
                value = max(min_val, min(max_val, value))
return setter_func(self, value)
return wrapper
return decorator

# 使用
classSafeParameter:
def__init__(self):
self.var = tk.DoubleVar()

    @validate_range(0, 100)
defset_value(self, val):
self.var.set(val)

🎯 三个金句带回家

1. 1. "参数绑定不是技术问题，是设计问题" —— 先想清楚数据流向，再写代码
2. 2. "界面更新频率永远不需要超过50Hz" —— 人眼的极限，浪费CPU何必呢
3. 3. "让Variable自己通知，别你去轮询" —— 观察者模式的精髓

📚 如果想深入学习

这三个方向可以继续挖：

1. 1. MVC模式在工业界面中的应用 → 更大型项目必备
2. 2. Tkinter + Matplotlib实时绘图 → 波形监控类应用
3. 3. 基于asyncio的异步界面框架 → 处理复杂通信协议

收藏这篇文章的理由：下次写工业界面，直接复制文中的代码模板改改就能用。省下的时间够你多喝两杯咖啡。

觉得有帮助的话，顺手转发给正在做上位机开发的同事？他们会感谢你的。
