大家好，我是王鸽，这篇主要是对 Linux 驱动下的SPI 和I2C 读写函数具体介绍一下，因为之前的文章都是对这两个通讯协议框架流程解读，怎么读写发送数据没有详细解释。一、核心前提：SPI/I2C 驱动的通用结构
无论是 SPI 还是 I2C，驱动读写的核心逻辑都是：
| | | |
|---|
| i2c_transfer() | | |
| i2c_smbus_read/write_*() | | |
| i2c_master_send/receive() | | |
2. 通用读写模板（最常用）
（1）单寄存器读写（带寄存器地址）
#include<linux/i2c.h>// I2C 读单寄存器（核心模板）inti2c_read_reg(struct i2c_client *client, u8 reg, u8 *val){ struct i2c_msg msgs[2] = { // 消息1：发送寄存器地址（写操作） { .addr = client->addr, // 外设I2C地址（7位） .flags = 0, // 0=写，I2C_M_RD=读 .len = 1, // 寄存器地址长度（1字节） .buf = ®, // 寄存器地址缓冲区 }, // 消息2：读取寄存器值（读操作） { .addr = client->addr, .flags = I2C_M_RD, // 读标志 .len = 1, // 读取数据长度 .buf = val, // 接收缓冲区 }, }; // 执行传输：成功返回消息数（2），失败返回负数 int ret = i2c_transfer(client->adapter, msgs, ARRAY_SIZE(msgs)); if (ret != ARRAY_SIZE(msgs)) { dev_err(&client->dev, "I2C读寄存器0x%02x失败，ret=%d\n", reg, ret); return ret < 0 ? ret : -EIO; } return 0;}// I2C 写单寄存器（核心模板）inti2c_write_reg(struct i2c_client *client, u8 reg, u8 val){ u8 buf[2] = {reg, val}; // 寄存器地址 + 写入值 struct i2c_msg msg = { .addr = client->addr, .flags = 0, .len = ARRAY_SIZE(buf), .buf = buf, }; int ret = i2c_transfer(client->adapter, &msg, 1); if (ret != 1) { dev_err(&client->dev, "I2C写寄存器0x%02x失败，ret=%d\n", reg, ret); return ret < 0 ? ret : -EIO; } return 0;}

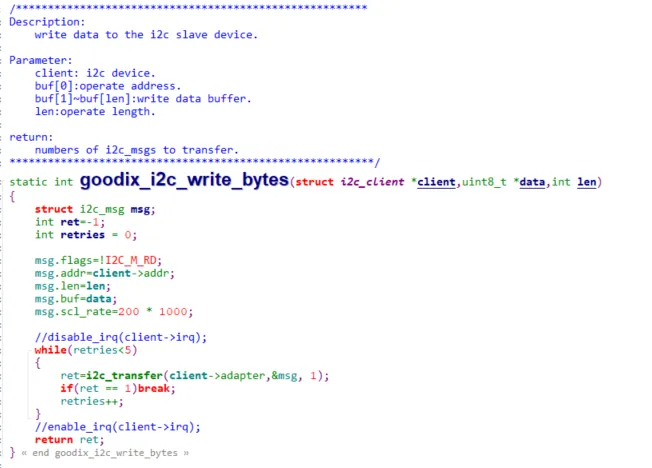

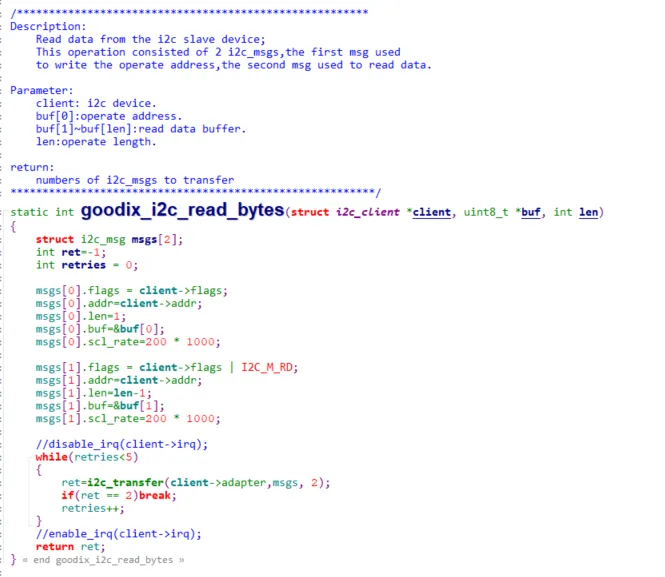

还有kernel/drivers/input/touchscreen/rk29_i2c_goodix.c
（2）多寄存器批量读写
// I2C 批量读寄存器（reg：起始寄存器，buf：接收缓冲区，len：读取长度）
int i2c_read_regs(struct i2c_client *client, u8 reg, u8 *buf, u16 len) { struct i2c_msg msgs[2] = { { .addr = client->addr, .flags = 0, .len = 1, .buf = ® }, { .addr = client->addr, .flags = I2C_M_RD, .len = len, .buf = buf }, }; int ret = i2c_transfer(client->adapter, msgs, 2); if (ret != 2) { dev_err(&client->dev, "I2C批量读失败，reg=0x%02x, len=%d\n", reg, len); return ret < 0 ? ret : -EIO; } return 0;}// I2C 批量写寄存器int i2c_write_regs(struct i2c_client *client, u8 reg, const u8 *buf, u16 len) { // 拼接寄存器地址 + 数据 u8 *tx_buf = devm_kzalloc(&client->dev, len + 1, GFP_KERNEL); if (!tx_buf) return -ENOMEM; tx_buf[0] = reg; memcpy(&tx_buf[1], buf, len); struct i2c_msg msg = { .addr = client->addr, .flags = 0, .len = len + 1, .buf = tx_buf, }; int ret = i2c_transfer(client->adapter, &msg, 1); devm_kfree(&client->dev, tx_buf); // 释放临时缓冲区 if (ret != 1) { dev_err(&client->dev, "I2C批量写失败，reg=0x%02x, len=%d\n", reg, len); return ret < 0 ? ret : -EIO; } return 0;}
rtc/rtc-max6900.c

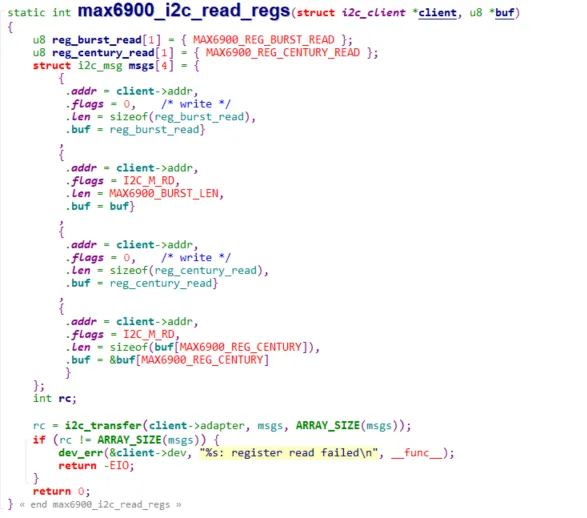

读取寄存器函数

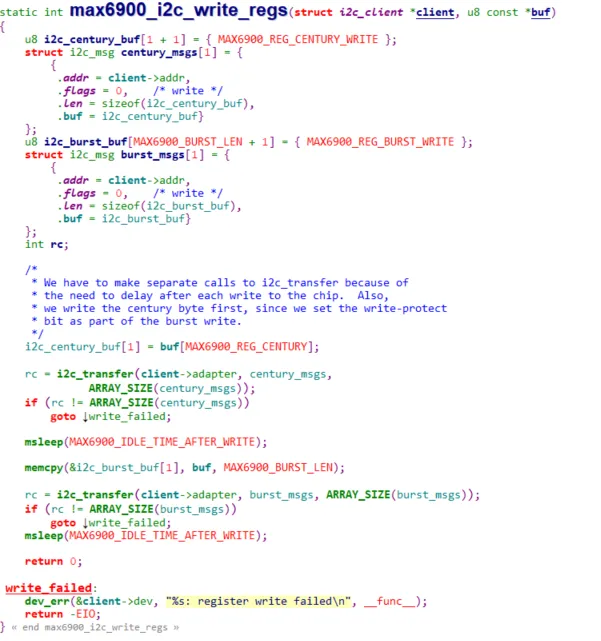

写寄存器函数
（3）SMBus 简化接口（适合标准外设）
// SMBus 读字节（等价于单寄存器读）int i2c_smbus_read_byte(struct i2c_client *client, u8 reg) { int ret = i2c_smbus_read_byte_data(client, reg); if (ret < 0) { dev_err(&client->dev, "SMBus读字节失败，reg=0x%02x\n", reg); return ret; } return ret; // 返回读取的字节值}// SMBus 写字节int i2c_smbus_write_byte(struct i2c_client *client, u8 reg, u8 val) { int ret = i2c_smbus_write_byte_data(client, reg, val); if (ret < 0) { dev_err(&client->dev, "SMBus写字节失败，reg=0x%02x\n", reg); } return ret;}//其中 /** * i2c_smbus_read_byte_data - SMBus "read byte" protocol * @client: Handle to slave device * @command: Byte interpreted by slave * * This executes the SMBus "read byte" protocol, returning negative errno * else a data byte received from the device. */s32 i2c_smbus_read_byte_data(const struct i2c_client *client, u8 command){ union i2c_smbus_data data; int status; status = i2c_smbus_xfer(client->adapter, client->addr, client->flags, I2C_SMBUS_READ, command, I2C_SMBUS_BYTE_DATA, &data);return (status < 0) ? status : data.byte;}EXPORT_SYMBOL(i2c_smbus_read_byte_data);/** * i2c_smbus_write_byte_data - SMBus "write byte" protocol * @client: Handle to slave device * @command: Byte interpreted by slave * @value: Byte being written * * This executes the SMBus "write byte" protocol, returning negative errno * else zero on success. */s32 i2c_smbus_write_byte_data(const struct i2c_client *client, u8 command, u8 value){ union i2c_smbus_data data;data.byte = value;return i2c_smbus_xfer(client->adapter, client->addr, client->flags, I2C_SMBUS_WRITE, command, I2C_SMBUS_BYTE_DATA, &data);}EXPORT_SYMBOL(i2c_smbus_write_byte_data);

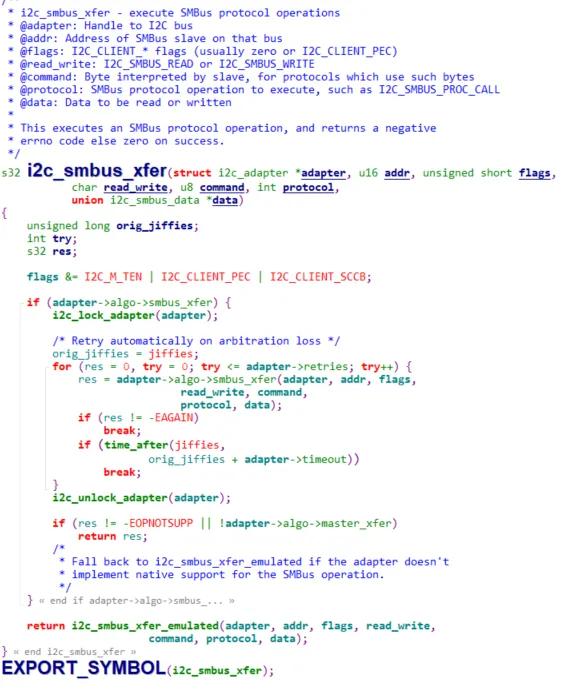

其中i2c_smbus_read_byte_data用于通过 I2C SMBus 协议，从指定 I2C 设备（由 i2c_client 指定）的某个寄存器（由 command 参数指定）读取1 个字节的数据。client：指向 struct i2c_client 的指针，代表一个具体的 I2C 设备（包含设备地址、挂载的 I2C 适配器等信息）；command：要读取的寄存器地址（或命令码），对应 I2C 设备的子地址；返回值：成功返回读取到的字节数据（0~255），失败返回负数错误码（如 -EIO 表示通信失败）。都调用的i2c_smbus_xfer，这个函数主要做 “基础校验 + 转发”status = i2c_smbus_xfer( client->adapter, // 参数1：I2C适配器（对应硬件I2C控制器，如i2c-0） client->addr, // 参数2：目标I2C设备的7/10位地址 client->flags, // 参数3：通信标志（如I2C_M_TEN表示10位地址、I2C_M_RECV_LEN等） I2C_SMBUS_READ, // 参数4：操作类型——读 command, // 参数5：寄存器地址/命令码（要读的哪个寄存器） I2C_SMBUS_BYTE_DATA,// 参数6：数据类型——单字节数据（寄存器+1字节） &data// 参数7：输出缓冲区——存储读取到的字节数据);
函数返回值 status 的含义：
- 成功：返回
0（注意：读取到的实际数据存在data.byte中，不是返回值）； - 失败：返回负数错误码（如
-EIO表示通信失败、-ETIMEDOUT表示超时、-EINVAL表示参数非法）。
static s32 i2c_smbus_xfer_emulated(struct i2c_adapter *adapter, u16 addr, unsigned short flags, char read_write, u8 command, int size, union i2c_smbus_data *data) {...... status = i2c_transfer(adapter, msg, num);if (status < 0)return status;......... }
i2c_smbus_read_byte_data是高层业务接口，封装了 “读单字节寄存器” 的语义，无需关心协议细节；i2c_smbus_xfer是中间桥接层，仅做参数校验和重试，核心逻辑交给 __i2c_smbus_xfer；__i2c_smbus_xfer是协议转换核心，将 SMBus 操作转换为 I2C 标准消息序列，是整个流程的关键节点。i2c_smbus_xfer → __i2c_smbus_xfer（构造 i2c_msg） → i2c_transfer；i2c_read_reg(struct i2c_client *client, u8 reg, u8 *val)int i2c_read_regs(struct i2c_client *client, u8 reg, u8 *buf, u16 len) int i2c_smbus_read_byte(struct i2c_client *client, u8 reg)
i2c_transfer(structi2c_adapter*adap,structi2c_msg*msgs,int num)
int i2c_transfer(struct i2c_adapter *adap, struct i2c_msg *msgs, int num)
if (in_atomic() || irqs_disabled()) {//中断关闭 ret = i2c_trylock_adapter(adap);if (!ret)/* I2C activity is ongoing. */return -EAGAIN; } else { i2c_lock_adapter(adap); // 2. 加总线锁（防止并发访问I2C总线） } ret = __i2c_transfer(adap, msgs, num);//3.适配器底层的xfer函数（真正的硬件操作入口） i2c_unlock_adapter(adap); // 4. 释放总线锁return ret; } else { dev_dbg(&adap->dev, "I2C level transfers not supported\n");return -EOPNOTSUPP; }
int __i2c_transfer(struct i2c_adapter *adap, struct i2c_msg *msgs, int num){unsigned long orig_jiffies;int ret, try;/* Retry automatically on arbitration loss */ orig_jiffies = jiffies;for (ret = 0, try = 0; try <= adap->retries; try++) { ret = adap->algo->master_xfer(adap, msgs, num);if (ret != -EAGAIN)break;if (time_after(jiffies, orig_jiffies + adap->timeout))break; }return ret;}EXPORT_SYMBOL(__i2c_transfer);
adap->algo->master_xfer(adap, msgs, num)是具体 I2C 控制器驱动实现的硬件操作函数（比如i2c-imx.c、i2c-gpio.c中的xfer），它会直接操作硬件寄存器，按照i2c_msg消息序列控制 SCL/SDA 时序，完成实际的读写 —— 这是i2c_transfer的最终落地，也是整个调用链路的终点。i2c_transfer 是 I2C 消息执行的统一入口，核心作用是参数校验、总线加锁、转发消息到适配器底层；- 它不直接操作硬件，而是调用适配器
algo->xfer 函数（硬件相关），实现 “上层统一接口 + 底层差异化实现”； - 关键机制：总线锁（防抢占）、重试机制（提稳定性）、消息序列执行（支持多步操作）。
好的I2C的读写就到这里，接下来是SPI 读写。
三、SPI 读写函数总结
1. 核心 API 分类
SPI 无统一的「消息传输」函数，需根据内核版本选择：
| | | |
|---|
| spi_transfer() | | |
| spi_sync() | | |
| spi_write/spi_read | | |
2. 通用读写模板（3.15+ 内核）
（1）单寄存器读写（SPI 通常用指令 + 数据格式）
#include<linux/spi/spi.h>// SPI 读单寄存器（cmd：读写指令，val：接收值）intspi_read_reg(struct spi_device *spi, u8 cmd, u8 *val){ u8 tx_buf[2] = {cmd | 0x80, 0x00}; // 读指令（最高位1表示读） u8 rx_buf[2] = {0}; // 组装SPI传输段 struct spi_transfer t = { .tx_buf = tx_buf, // 发送缓冲区（指令） .rx_buf = rx_buf, // 接收缓冲区（数据） .len = ARRAY_SIZE(tx_buf), // 传输长度 .speed_hz = spi->max_speed_hz, // 传输速率（可用自定义值） .cs_change = 0, // 传输后不释放片选 }; // 组装SPI消息 struct spi_message msg; spi_message_init(&msg); spi_message_add_tail(&t, &msg); // 执行传输 int ret = spi_sync(spi, &msg); if (ret < 0) { dev_err(&spi->dev, "SPI读寄存器0x%02x失败，ret=%d\n", cmd, ret); return ret; } *val = rx_buf[1]; // 提取读取的值（根据外设协议调整） return 0;}// SPI 写单寄存器intspi_write_reg(struct spi_device *spi, u8 cmd, u8 val){ u8 tx_buf[2] = {cmd & 0x7F, val}; // 写指令（最高位0表示写） struct spi_transfer t = { .tx_buf = tx_buf, .len = ARRAY_SIZE(tx_buf), .speed_hz = spi->max_speed_hz, .cs_change = 0, }; struct spi_message msg; spi_message_init(&msg); spi_message_add_tail(&t, &msg); int ret = spi_sync(spi, &msg); if (ret < 0) { dev_err(&spi->dev, "SPI写寄存器0x%02x失败，ret=%d\n", cmd, ret); } return ret;}
（2）多字节批量读写
// SPI 批量读（cmd：起始指令，buf：接收缓冲区，len：读取长度）int spi_read_bulk(struct spi_device *spi, u8 cmd, u8 *buf, u16 len) { // 分配发送缓冲区（指令 + 占位符） u8 *tx_buf = devm_kzalloc(&spi->dev, len + 1, GFP_KERNEL); if (!tx_buf) return -ENOMEM; tx_buf[0] = cmd | 0x80; // 读指令 struct spi_transfer t = { .tx_buf = tx_buf, .rx_buf = buf, .len = len + 1, // 指令1字节 + 数据len字节 .speed_hz = spi->max_speed_hz, }; struct spi_message msg; spi_message_init(&msg); spi_message_add_tail(&t, &msg); int ret = spi_sync(spi, &msg); devm_kfree(&spi->dev, tx_buf); if (ret < 0) { dev_err(&spi->dev, "SPI批量读失败，cmd=0x%02x, len=%d\n", cmd, len); return ret; } // 注意：buf[0]是指令回显，有效数据从buf[1]开始（根据外设调整） memmove(buf, &buf[1], len); return 0;}// SPI 批量写int spi_write_bulk(struct spi_device *spi, u8 cmd, const u8 *buf, u16 len) { u8 *tx_buf = devm_kzalloc(&spi->dev, len + 1, GFP_KERNEL); if (!tx_buf) return -ENOMEM; tx_buf[0] = cmd & 0x7F; // 写指令 memcpy(&tx_buf[1], buf, len); struct spi_transfer t = { .tx_buf = tx_buf, .len = len + 1, .speed_hz = spi->max_speed_hz, }; struct spi_message msg; spi_message_init(&msg); spi_message_add_tail(&t, &msg); int ret = spi_sync(spi, &msg); devm_kfree(&spi->dev, tx_buf); if (ret < 0) { dev_err(&spi->dev, "SPI批量写失败，cmd=0x%02x, len=%d\n", cmd, len); } return ret;}
（3）简化接口（纯写 / 纯读）
// 纯写（无寄存器地址，直接发数据）int spi_write_simple(struct spi_device *spi, const u8 *buf, u16 len) { return spi_write(spi, buf, len); // 封装好的简化函数}// 纯读（先发送dummy数据，再读）int spi_read_simple(struct spi_device *spi, u8 *buf, u16 len) { // 分配dummy发送缓冲区 u8 *tx_buf = devm_kzalloc(&spi->dev, len, GFP_KERNEL); if (!tx_buf) return -ENOMEM; struct spi_transfer t = { .tx_buf = tx_buf, .rx_buf = buf, .len = len, }; struct spi_message msg; spi_message_init(&msg); spi_message_add_tail(&t, &msg); int ret = spi_sync(spi, &msg); devm_kfree(&spi->dev, tx_buf); return ret;}
四、SPI vs I2C 读写核心差异
| | |
|---|
| | |
| I2C_M_RD | |
| i2c_msg | spi_transfer |
| | cs_change |
| | speed_hz |
| -EIO | -EIO |
五、通用避坑要点
1. 硬件相关
- 地址校验：I2C 外设地址是 7 位（不要带读写位），SPI 无地址但要确认 CS 引脚；
- 速率匹配：传输速率不能超过外设最大支持值（I2C 常见 100K/400K，SPI 常见 1M/10M）；
- 时序匹配：SPI 需确认 CPOL/CPHA（时钟极性 / 相位），I2C 需确认上拉电阻。
2. 软件相关
- 返回值检查：必须检查所有读写函数的返回值，不能忽略
-EIO 等错误； - 缓冲区对齐：SPI 传输缓冲区建议用
kmalloc（DMA 兼容），避免栈上缓冲区； - 上下文约束：中断上下文禁止用
devm_kzalloc（GFP_KERNEL），需用 GFP_ATOMIC； - 数据长度：I2C
i2c_transfer 的 len 不能超过适配器最大长度（通常 4096）。
3. 调试技巧
- 先用户层验证：I2C 用
i2cget/i2cset，SPI 用 spidev_test 工具验证硬件连通性；
# I2C 调试日志echo 7 > /sys/module/i2c_core/parameters/debug# SPI 调试日志echo 1 > /sys/module/spi_core/parameters/debug
抓波形验证：用逻辑分析仪对比读写时序是否符合外设手册。
最后总结
- I2C 核心以
i2c_transfer 为核心，通过 i2c_msg 组装「地址 + 数据」，适合多外设共享总线； - SPI 核心以
spi_sync + spi_transfer 为核心，通过指令位区分读写，适合高速传输； - 通用模板单寄存器读写是基础，批量读写需注意缓冲区拼接和数据偏移；
- 避坑关键校验硬件参数、检查返回值、匹配外设时序，先工具验证再写驱动。
