💥1 概述

天空图像和光伏发电预测的研究非常有意义，因为它可以帮助优化光伏发电系统的运行和管理，提高发电效率，并有效地利用可再生能源资源。

天空图像与光伏发电预测研究综合分析

一、天空图像在光伏预测中的应用现状

2. 数据源类型与特征提取  天空图像数据主要分为地基云图和卫星云图两类：

• 地基云图
  ：通过全天空成像仪捕捉高时空分辨率的云动态，能够直接反映局部云层遮挡情况，但存在观测范围有限（通常仅覆盖半径5-10公里）、设备安装维护成本高的问题。例如，智信能源的专利通过球形天空图像投影技术，结合太阳位置信息与晴空辐照度函数，提升特征提取的精度。
• 卫星云图
  ：提供大范围云覆盖率（CFR）、云顶高度（CTH）等地表辐照度分布信息，但空间分辨率较低（通常为公里级），定位到具体电站时易产生误差。研究通过多源遥感数据融合（如云覆盖率、太阳辐照度）增强模型输入。

4. 关键技术挑战

• 数据局限性
  ：地基云图依赖昂贵的全天空成像仪，而卫星数据获取难度高且更新频率不足。
• 特征丢失风险
  ：传统卷积自编码器（CAE）在提取云图像特征时可能丢失关键属性，影响预测精度。
• 时间范围限制
  ：超短期预测的有效时间通常小于15分钟，受云层移动速度和视场限制。

二、光伏发电预测的核心方法

2. 物理方法与统计方法

• 物理模型
  ：基于太阳辐射传输方程，需精确的光伏组件参数和气象数据，建模复杂且抗干扰能力差。
• 统计模型
  ：依赖历史数据，如线性回归、时间序列分析，无需组件参数但受限于数据质量。

4. 机器学习与深度学习

• 传统机器学习
  ：如梯度提升决策树（GBDT）、随机森林，用于处理云量特征与发电量的非线性关系。
• 深度学习模型
  ：

• CNN-LSTM混合网络
  ：结合卷积神经网络（CNN）的空间特征提取与长短期记忆网络（LSTM）的时间序列建模能力，适用于天空图像序列分析。
• Vision Transformer（ViT）
   ：通过自注意力机制捕捉全局云动态，与GRU结合提升时间序列预测精度。
• 迁移学习与物理信息融合
  ：如云遮蔽指数（CSI）标准化方法，增强模型跨站点泛化能力。

三、天空图像与预测技术结合的典型案例

2. 多源数据融合模型

• 智信能源专利框架
  ：整合地基云图、气象数据和晴空辐照度函数，通过球形图像投影和CNN-LSTM网络实现超短期预测，均方误差降低28%。
• Stanford SKIPP’D数据集
  ：包含对齐的天空图像与光伏发电数据，支持15分钟级预测，采用ConvLSTM处理时空特征。

4. 图像分割与特征增强

• 云遮挡建模
  ：利用Unet网络分割云图像，结合随机森林预测模型，精度提升11.56%。
• 静态空间分析
  ：引入ViT编码器提取全局云层分布，与GRU结合优化时间流动信息的捕捉。

6. 动态云运动追踪

• 云量最大值（CMVs）预测
  ：通过连续云图像匹配云结构，假设云速恒定，预测辐照度突变。
• 质心移动算法
  ：预测卫星云图未来轨迹，定位云遮挡区域。

四、现存问题与未来方向

2. 技术瓶颈

• 设备成本与数据精度
  ：地基云图设备昂贵，卫星数据空间分辨率不足。
• 模型泛化能力
  ：多数研究依赖单一电站数据，跨区域适用性有限。

4. 创新方向

• 多模态数据融合
  ：结合雷电定位、大气电场数据（如山区雷电预警案例），提升复杂天气下的预测鲁棒性。
• 实时边缘计算
  ：利用5G传输高清天空图像，实现云端协同的分钟级预测。
• 物理-数据联合驱动
  ：将清晰天空模型（如McClear）与深度学习结合，分解辐照度动态。

五、典型算法框架与数据来源

结论

天空图像在光伏预测中的应用已从单一数据源发展为多模态融合，结合物理模型与深度学习的混合框架显著提升了超短期预测精度。未来需进一步解决数据获取成本、模型泛化性及复杂天气适应性等问题，推动技术向实时化、智能化和跨区域协同方向发展。

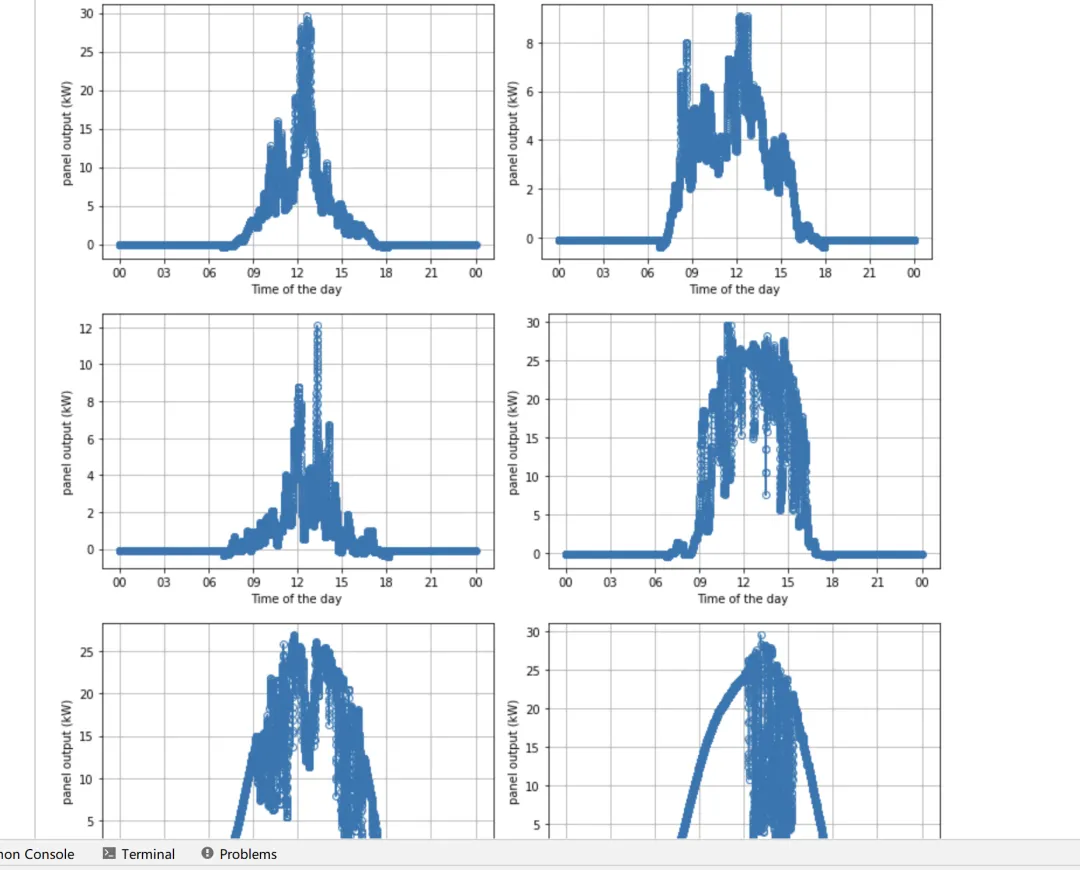

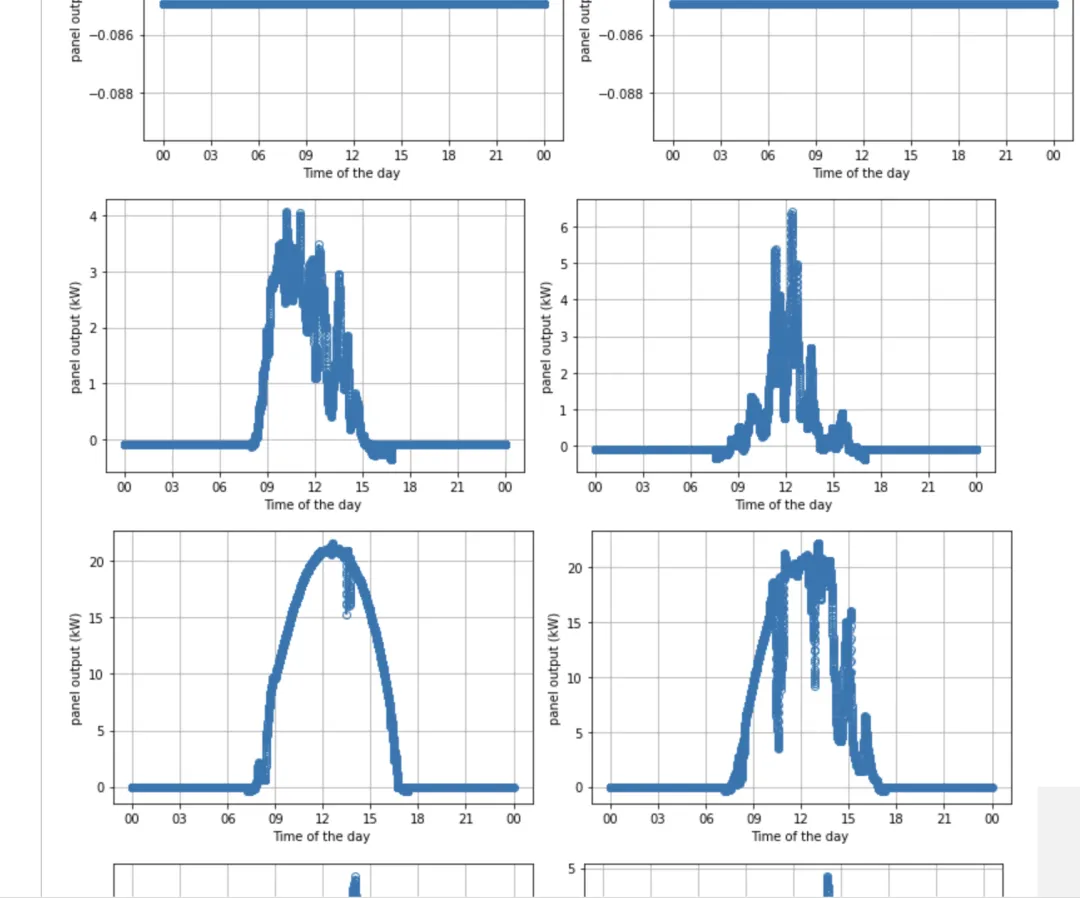

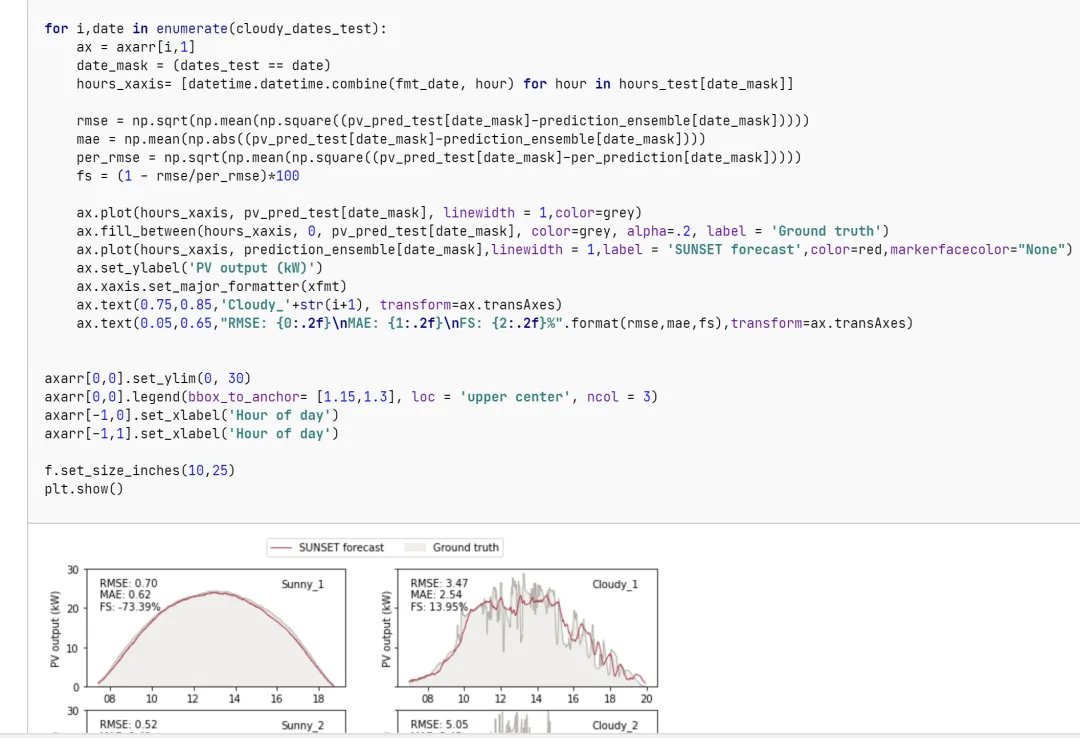

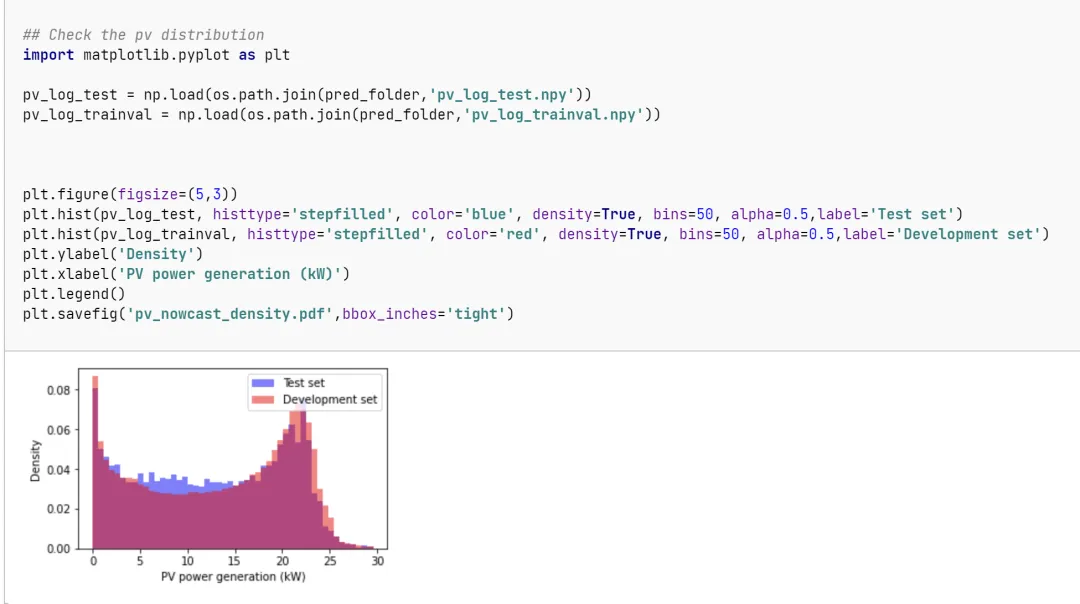

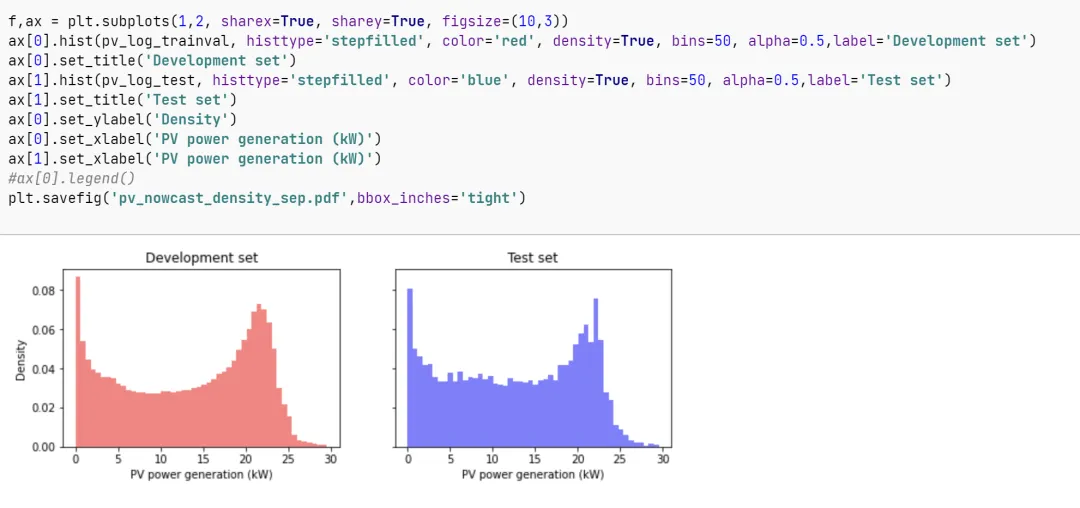

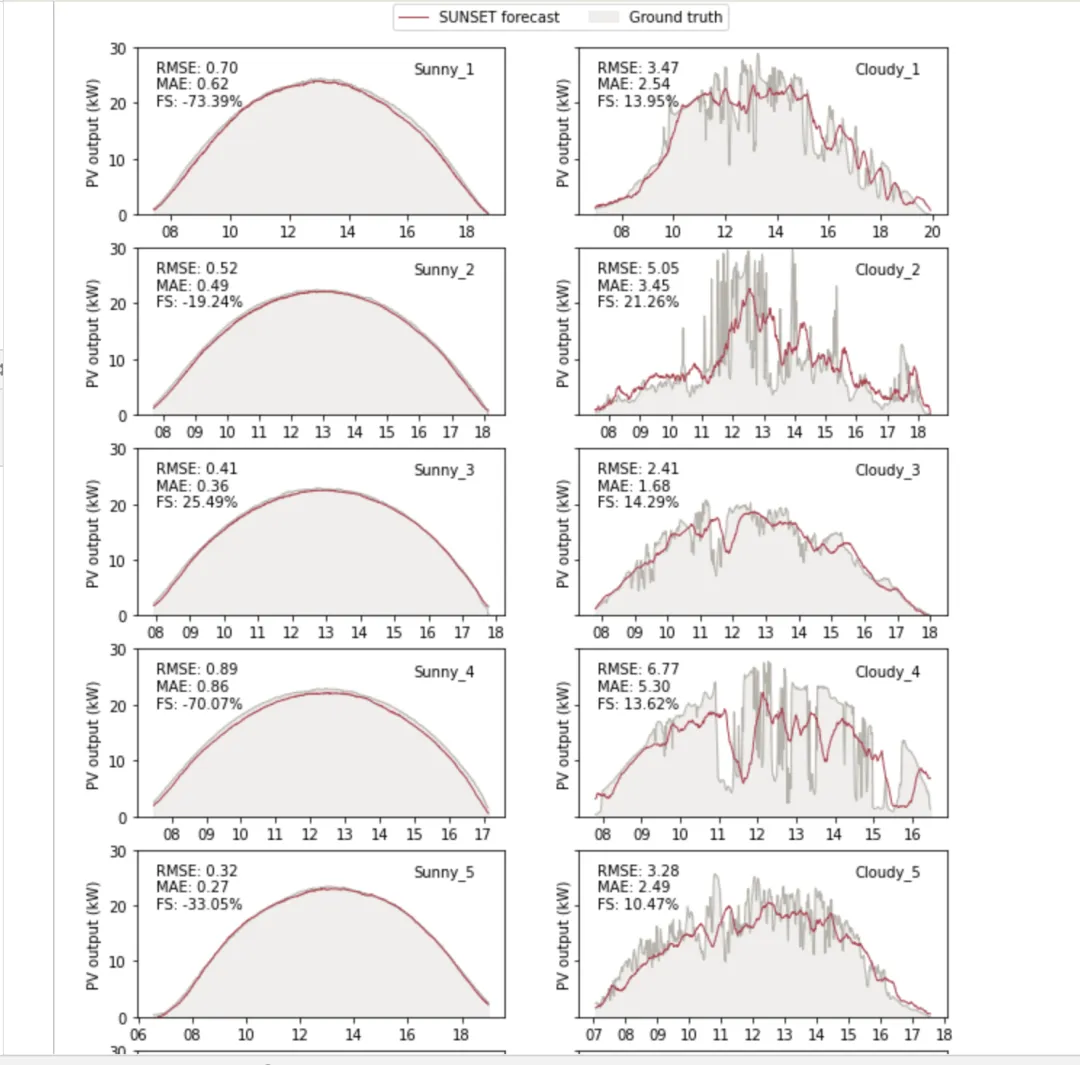

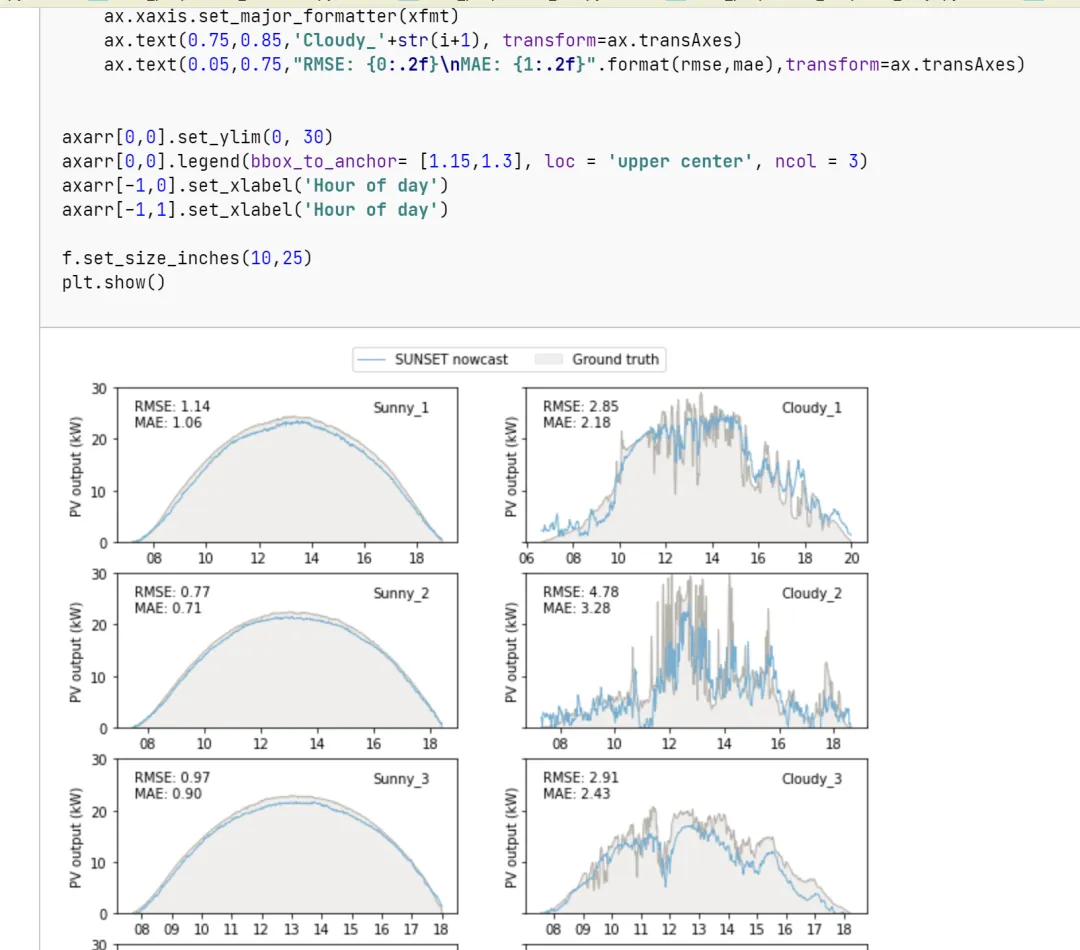

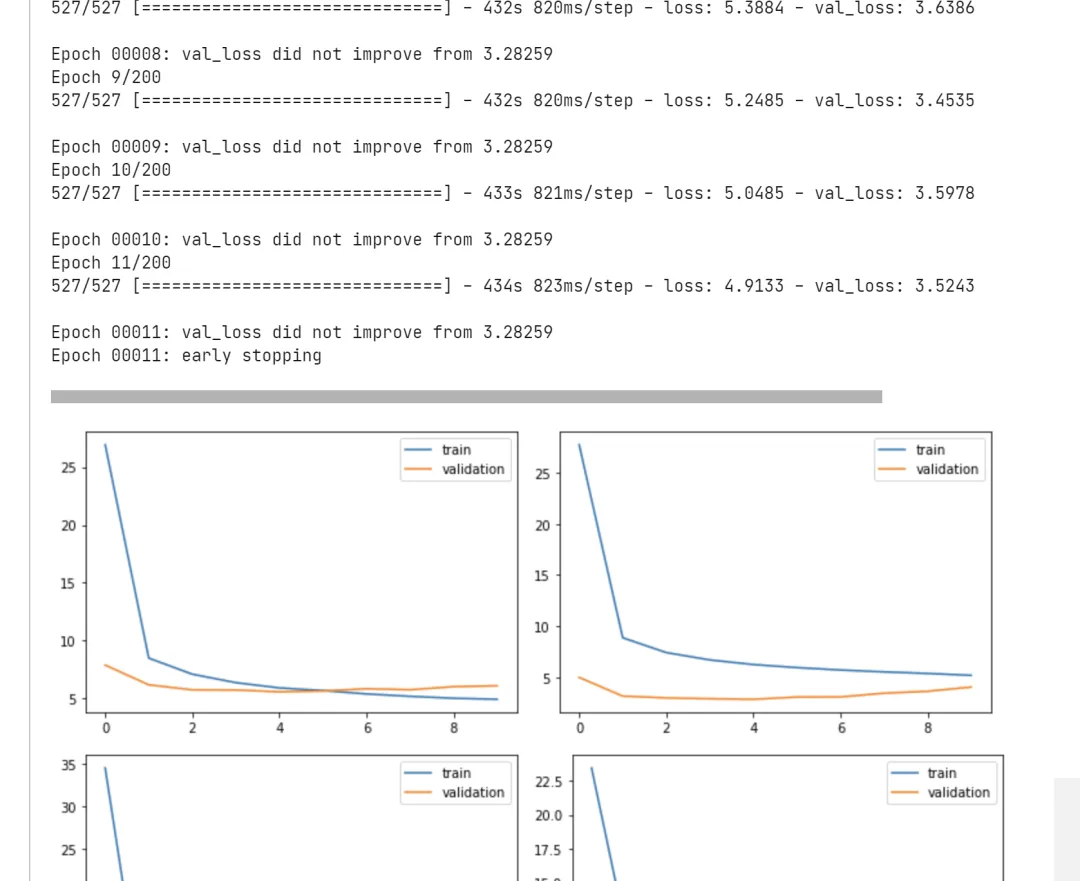

📚2 运行结果

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]李红萍.地基天空图像中云团的特征提取与辨识模型研究[D].华北电力大学;华北电力大学(保定),2017.

[2]童建军.面向分布式光伏超短期功率预测的复杂云团建模研究[D].浙江工业大学,2014.

[3] Sun, Y., Venugopal, V., Brandt, A.R., 2019. Short-term solar power forecast with deep learning: Exploring optimal input and output configuration. Sol. Energy 188, 730–741.

[4]林琳、刘譞、康慧玲.一种基于神经网络的天空图像到太阳辐照度的映射模型[J].电子测量技术, 2020, 43(14):5.DOI:CNKI:SUN:DZCL.0.2020-14-014.

[5] Sun, Y., Szűcs, G., Brandt, A.R., 2018. Solar PV output prediction from video streams using convolutional neural networks. Energy Environ. Sci. 11, 1811–1818.

[6] Nie, Y., Sun, Y., Chen, Y., Orsini, R., Brandt, A., 2020. PV power output prediction from sky images using convolutional neural network: The comparison of sky-condition-specific sub-models and an end-to-end model. J. Renew. Sustain. Energy 12, 046101.
