手把手教你用Python绘制带均线的K线图

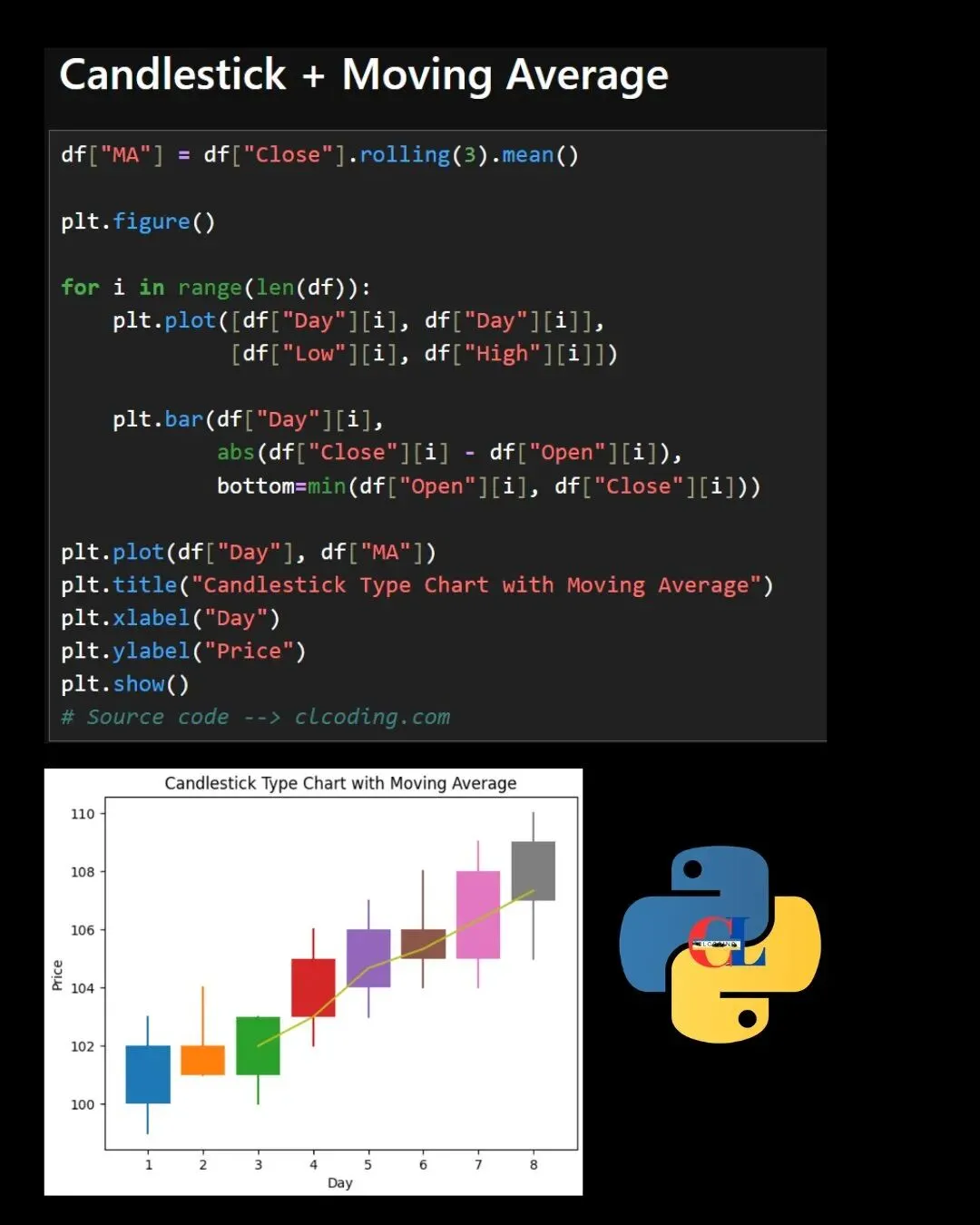

在技术分析中，K线图（蜡烛图）和移动平均线是最基础也最常用的工具。今天，我们来解析一段来自clcoding.com的代码，看看如何用Python绘制“K线+均线”的组合图表。

📊 代码逐行解析

1. 计算移动平均线

1
df["MA"] = df["Close"].rolling(3).mean()

这一行计算收盘价的3日简单移动平均线（MA3）。rolling(3).mean()表示取当前行及前两行（共3行）的收盘价平均值，作为当日的MA值。

2. 创建画布

1
plt.figure()

初始化一个新的图表窗口。

3. 绘制K线的影线（高低点）

1
2
3
for i in range(len(df)):    plt.plot([df["Day"][i], df["Day"][i]],             [df["Low"][i], df["High"][i]])

循环遍历每一天，用一条垂直线连接当日的最低价（Low）和最高价（High），这就是K线的“影线”部分。

4. 绘制K线的实体（开盘-收盘）

1
2
3
plt.bar(df["Day"][i],        abs(df["Close"][i] - df["Open"][i]),        bottom=min(df["Open"][i], df["Close"][i]))

这里用柱状图（bar）来模拟K线的“实体”：

• • 宽度：固定（默认值）
• • 高度：开盘价与收盘价之差的绝对值（abs(Close - Open)）
• • 底部起点（bottom）：取开盘价和收盘价中较小的那个，这样柱体就能从低价延伸到高价

5. 绘制移动平均线

1
plt.plot(df["Day"], df["MA"])

将日期（Day）与计算好的MA值连成一条折线，即移动平均线。

6. 添加图表信息

1
2
3
4
plt.title("Candlestick Type Chart with Moving Average")plt.xlabel("Day")plt.ylabel("Price")plt.show()

设置标题、坐标轴标签，并显示图表。

📈 示例数据说明

根据图片下方提供的坐标信息：

• • X轴（Day）：1, 2, 3, 4, 5, 6, 7, 8
• • Y轴（Price）：100, 102, 104, 106, 108, 110

这是一个简化的示例数据集，实际使用时需要替换为真实的股票或交易数据（包含Open、High、Low、Close、Day列）。

💡 改进建议

1. 1. 代码效率：循环绘制每条影线效率较低，可用plt.vlines一次性绘制所有垂直线。
2. 2. 颜色区分：可以根据收盘价相对于开盘价的涨跌（阳线/阴线）给实体设置不同颜色。
3. 3. 数据校验：确保数据按日期排序，否则移动平均线会失真。

这种手动实现K线图的方法虽然基础，但能帮助我们深入理解K线图的构成原理。在实际项目中，也可以直接使用mplfinance等专业库快速绘制，但掌握底层逻辑对技术分析的理解大有裨益。
