为什么Linux驱动会自动匹配?

【系统启动】    ↓【设备树被加载并解析】→ 内核扫描rk3588-orangepi-5-plus.dtb    ↓    ├─ Device 1: gpio-leds, compatible = "gpio-leds"    ├─ Device 2: pwm-fan, compatible = "pwm-fan"    ├─ Device 3: sfc (SPI Flash), compatible = "jedec,spi-nor"    ├─ Device 4: remotectl, compatible = "rockchip,remotectl-pwm"    └─ Device 5: GPIO3, compatible = "rockchip,rk3588-gpio"    ↓【内核驱动模块被加载】→ 驱动注册自己到内核    ↓    ├─ Driver A: compatible = "gpio-leds"    ├─ Driver B: compatible = "pwm-fan"    ├─ Driver C: compatible = "jedec,spi-nor"    ├─ Driver D: compatible = "rockchip,remotectl-pwm"    └─ Driver E: compatible = "rockchip,rk3588-gpio"    ↓【内核进行配对】→ 匹配 compatible 字符串    ↓    ├─ gpio-leds device + gpio-leds driver ✓ 匹配！→ 调用 probe()    ├─ pwm-fan device + pwm-fan driver ✓ 匹配！→ 调用 probe()    ├─ spi-nor device + jedec-spi-nor driver ✓ 匹配！→ 调用 probe()    └─ ... 其他设备    ↓【驱动 probe() 执行】→ 驱动被激活，硬件被初始化    ↓【驱动开始工作】

// arch/arm64/boot/dts/rockchip/rk3588-orangepi-5-plus.dts/dts-v1/;#include "rk3588-orangepi-5-plus.dtsi"#include "rk3588-linux.dtsi"#include "rk3588-orangepi-5-plus-lcd.dtsi"#include "rk3588-orangepi-5-plus-camera1.dtsi"/ {    model = "RK3588 OPi 5 Plus";    compatible = "rockchip,rk3588-orangepi-5-plus", "rockchip,rk3588";  // ← 关键！

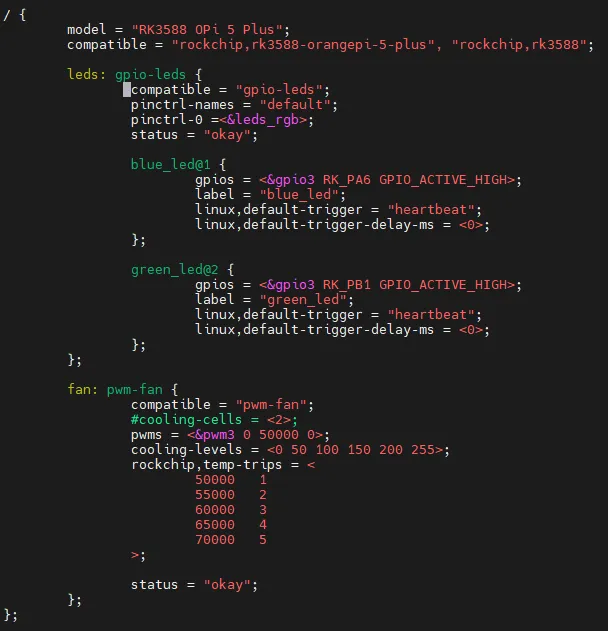

./arch/arm64/boot/dts/rockchip/rk3588-orangepi-5-plus.dts

leds: gpio-leds {    compatible = "gpio-leds";                    // ← 关键：告诉内核这是 GPIO LED    pinctrl-names = "default";    pinctrl-0 = <&leds_rgb>;    status = "okay";                             // ← 启用这个设备    blue_led@1 {        gpios = <&gpio3 RK_PA6 GPIO_ACTIVE_HIGH>;  // ← GPIO3 的第 6 号 pin (A 组)        label = "blue_led";        linux,default-trigger = "heartbeat";       // ← LED 闪烁方式：心跳        linux,default-trigger-delay-ms = <0>;    };    green_led@2 {        gpios = <&gpio3 RK_PB1 GPIO_ACTIVE_HIGH>;  // ← GPIO3 的第 9 号 pin (B 组)        label = "green_led";        linux,default-trigger = "heartbeat";        linux,default-trigger-delay-ms = <0>;    };};

&pinctrl {    leds_gpio {        leds_rgb: leds-rgb {            rockchip,pins = <3 RK_PA6 RK_FUNC_GPIO &pcfg_pull_up>,                            <3 RK_PB1 RK_FUNC_GPIO &pcfg_pull_up>;        };    };};

fan: pwm-fan {    compatible = "pwm-fan";                      // ← 标准 PWM 风扇驱动    #cooling-cells = <2>;    pwms = <&pwm3 0 50000 0>;                    // ← 使用 PWM3    cooling-levels = <0 50 100 150 200 255>;    // ← 风扇速度等级    rockchip,temp-trips = <        50000   1    // 温度 50°C，风扇速度等级 1        55000   2    // 温度 55°C，风扇速度等级 2        60000   3    // 温度 60°C，风扇速度等级 3        65000   4    // 温度 65°C，风扇速度等级 4        70000   5    // 温度 70°C，风扇速度等级 5    >;    status = "okay";};

这个设备也会自动被 pwm-fan 驱动加载：none !important

1. 1. 内核找到 compatible = "pwm-fan" 的设备
2. 2. 搜索能驱动 "pwm-fan" 的驱动
3. 3. 找到 drivers/hwmon/pwm-fan.c 驱动
4. 4. 调用 pwm-fan 驱动的 probe() 函数
5. 5. 风扇驱动被激活，开始监控温度并控制风扇速度

2.5 红外遥控驱动

设备树中的红外遥控配置：none !important

&pwm15 {    compatible = "rockchip,remotectl-pwm";      // ← Rockchip 特定驱动    pinctrl-names = "default";    pinctrl-0 = <&pwm15m1_pins>;    remote_pwm_id = <3>;    handle_cpu_id = <1>;    remote_support_psci = <0>;    status = "okay";    ir_key1 {        rockchip,usercode = <0xfb04>;           // ← 遥控器用户码        rockchip,key_table = <            0xa3   KEY_ENTER,            0xe4   388,            0xf5   KEY_BACK,            0xbb   KEY_UP,            // ... 更多按键映射            0xb2   KEY_POWER,            // ... 等等        >;    };};

这是一个 Rockchip 特定的远程控制驱动（不是通用的 gpio-ir-receiver）。none !important

3. 驱动加载实现

3.1 GPIO LED 驱动源码（drivers/leds/leds-gpio.c）

#include <linux/kernel.h>#include <linux/platform_device.h>#include <linux/of.h>#include <linux/of_platform.h>#include <linux/leds.h>// 1. 驱动能驱动什么硬件 → of_match_table（设备树匹配）static conststruct of_device_id of_gpio_leds_match[] = {    { .compatible = "gpio-leds" },    // ← 关键：能驱动 gpio-leds    {}};MODULE_DEVICE_TABLE(of, of_gpio_leds_match);// 2. Probe 函数：匹配成功后被调用static int gpio_leds_probe(struct platform_device *pdev) {struct device *dev = &pdev->dev;struct device_node *np = dev->of_node;  // ← 获取设备树节点struct device_node *child;    int count = 0;    dev_info(dev, "GPIO LED driver probe called!\n");    // 遍历设备树中的每个 LED 节点（blue_led@1, green_led@2）    for_each_child_of_node(np, child) {        const char *label;        int ret;        // 读取 label 属性："blue_led" 或 "green_led"        label = of_get_property(child, "label", NULL);        // 获取 GPIO 引脚（Linux 6.1 推荐做法）struct gpio_desc *gpiod = fwnode_gpiod_get_index(            of_fwnode_handle(child), "gpios", 0, GPIOD_OUT_LOW, label);        if (IS_ERR(gpiod)) {            dev_err(dev, "failed to get GPIO for %s\n", label);            continue;        }        dev_info(dev, "Registered LED %s\n", label);        count++;    }    dev_info(dev, "GPIO LED driver probed with %d LEDs\n", count);    return 0;}// 3. Remove 函数static int gpio_leds_remove(struct platform_device *pdev) {    dev_info(&pdev->dev, "GPIO LED driver removed\n");    return 0;}// 4. 驱动结构体：注册驱动staticstruct platform_driver gpio_led_driver = {    .probe  = gpio_leds_probe,    .remove = gpio_leds_remove,    .driver = {        .name = "leds-gpio",        .of_match_table = of_gpio_leds_match,    // ← 设备树匹配表        .owner = THIS_MODULE,    }};// 5. 驱动注册宏module_platform_driver(gpio_led_driver);MODULE_AUTHOR("Kernel LED Authors");MODULE_DESCRIPTION("GPIO LED driver for Linux");MODULE_LICENSE("GPL");

3.2 系统启动时的实际情况

当 Orange Pi 5 Plus 启动 Linux 6.1 时：none !important

第 1 步：U-Boot 加载设备树none !important

U-Boot 从 eMMC/SPI Flash 启动  ↓加载 Linux 内核  ↓加载 rk3588-orangepi-5-plus.dtb 设备树文件  ↓将 dtb 地址传给 Linux 内核

第 2 步：Linux 解析设备树none !important

Linux 内核初始化  ↓设备树解析器读取 .dtb 文件  ↓创建设备树节点对象  ↓扫描所有节点，为有 compatible 属性的节点创建 platform_device  ├─ gpio-leds 节点 → 创建 platform_device("leds")  ├─ pwm-fan 节点 → 创建 platform_device("fan")  ├─ pwm15 节点 → 创建 platform_device("remotectl")  └─ ... 其他设备

第 3 步：驱动注册和配对none !important

leds-gpio.ko 驱动模块初始化  ↓驱动调用 platform_driver_register(&gpio_led_driver)  ↓驱动的 of_match_table 告诉内核："我能驱动 compatible='gpio-leds' 的设备"  ↓内核立即搜索是否有这样的设备  ↓找到了 platform_device("leds")，其 compatible = "gpio-leds"  ↓配对成功！✓  ↓内核调用驱动的 probe() 函数：  ├─ gpio_leds_probe(&platform_device("leds"))  ├─ 遍历子节点：blue_led@1 和 green_led@2  ├─ 为每个 LED 获取 GPIO 引脚  ├─ 注册到 LED 子系统  └─ 创建 /sys/class/leds/blue_led 和 /sys/class/leds/green_led

第 4 步：系统启动完毕none !important

所有驱动加载完毕  ↓蓝色 LED 和绿色 LED 开始按"心跳"方式闪烁  ↓你可以从用户空间控制 LED：  $ echo 1 > /sys/class/leds/blue_led/brightness  $ echo 0 > /sys/class/leds/green_led/brightness

3.3 内核中的配对逻辑（drivers/of/device.c）

// 这是内核如何进行 compatible 匹配的简化代码const struct of_device_id *of_match_device(    const struct of_device_id *matches,    struct device *dev) {    // 如果设备没有设备树节点，无法匹配    if (!dev->of_node)        return NULL;    // 获取设备树中的 compatible 属性字符串    const char *compatible = of_get_property(dev->of_node,                                               "compatible", NULL);    if (!compatible)        return NULL;    // 逐一检查驱动的 of_match_table    while (matches->name[0] || matches->compatible[0]) {        // 比较 compatible 字符串        if (!of_compat_cmp(compatible, matches->compatible,                          strlen(matches->compatible))) {            return matches;  // ✓ 匹配成功！        }        matches++;    }    return NULL;  // ✗ 没有驱动能驱动这个设备}

核心就是这一行：none !important

if (!of_compat_cmp(compatible, matches->compatible, ...))

字符串比较！当设备树中的 compatible 和驱动的 of_match_table 中的字符串相同时，就匹配成功！none !important

4. 实战验证

4.1 验证 LED 驱动是否自动加载

在你的 Orange Pi 5 Plus 上运行这些命令：none !important

# 1. 查看 LED 设备是否被识别$ ls /sys/class/leds/blue_led  green_led# 2. 查看 LED 的状态和亮度$ cat /sys/class/leds/blue_led/brightness0    # 当前亮度（0-255）$ cat /sys/class/leds/blue_led/triggernone [heartbeat] timer oneshot transient none# 3. 查看驱动是否加载$ lsmod | grep ledsleds_gpio              8192  2# 4. 查看内核加载日志$ dmesg | grep -i "gpio.*led\|leds.*gpio"[    0.234567] leds-gpio: GPIO LED driver probe called![    0.234890] leds-gpio: Registered LED blue_led[    0.235123] leds-gpio: Registered LED green_led[    0.235234] leds-gpio: GPIO LED driver probed with 2 LEDs# 5. 查看 LED 的设备树节点$ cat /proc/device-tree/leds/compatiblegpio-leds$ cat /proc/device-tree/leds/blue_led@1/labelblue_led# 6. 控制 LED（让蓝色 LED 亮起）$ echo 1 > /sys/class/leds/blue_led/brightness# 7. 关闭 LED$ echo 0 > /sys/class/leds/blue_led/brightness

4.2 验证风扇驱动

# 查看风扇设备$ ls /sys/class/hwmon/hwmon0  hwmon1  ...# 查看温度和风扇信息$ cat /sys/class/hwmon/hwmon*/namepwm-fan# 查看风扇速度$ cat /sys/class/hwmon/hwmon0/pwm1# 输出：0-255 的风速等级# 查看当前温度$ cat /sys/class/hwmon/hwmon0/temp1_input# 输出：温度（单位：毫度）# 查看驱动日志$ dmesg | grep -i pwm-fan[    0.456789] pwm-fan: PWM fan initialized[    0.457012] pwm-fan: Cooling device registered

5. 常见问题与调试

问题 1：LED 亮了但闪烁方式不对

可能的原因：none !important

• • default-trigger 设置错误
• • heartbeat 驱动没有加载

调试步骤：none !important

# 查看可用的 trigger$ cat /sys/class/leds/blue_led/triggernone [heartbeat] timer oneshot transient none# 手动设置 trigger$ echo timer > /sys/class/leds/blue_led/trigger  # 改为定时器闪烁$ echo 1000 > /sys/class/leds/blue_led/delay_on    # 闪烁间隔 1 秒$ echo 1000 > /sys/class/leds/blue_led/delay_off

问题 2：LED 驱动加载了，但 LED 不亮

可能的原因：none !important

1. 1. GPIO 引脚配置错误
2. 2. pinctrl 配置错误
3. 3. GPIO 反向（应该是 HIGH 但设成 LOW）
4. 4. 硬件问题（LED 坏了、接线问题）

调试步骤：none !important

# 1. 检查 GPIO 状态$ gpioinfo | grep -A2 "gpio3\|PA6\|PB1"# 2. 手动测试 GPIO$ echo 102 > /sys/class/gpio/export        # GPIO3_A6$ echo out > /sys/class/gpio/gpio102/direction$ echo 1 > /sys/class/gpio/gpio102/value   # LED 应该亮$ echo 0 > /sys/class/gpio/gpio102/value   # LED 应该灭# 3. 查看 pinctrl 配置$ cat /sys/kernel/debug/pinctrl/pinctrl-rockchip/pingroups | grep leds

问题 3：为什么驱动加载了但 probe() 没被调用？

最常见的原因：compatible 不匹配none !important

# 检查设备树中的 compatible$ cat /proc/device-tree/leds/compatiblegpio-leds# 检查驱动的 of_match_table（从内核日志看）$ dmesg | grep "compatible"# 如果 compatible 不匹配，驱动和设备就无法配对# 例如：设备树中写的是 "gpio-led"（少了 s）# 但驱动中是 "gpio-leds"（有 s）# 就会配对失败！

问题 4：如何自定义 LED 的行为？

// 修改设备树中的 default-triggerblue_led@1 {    gpios = <&gpio3 RK_PA6 GPIO_ACTIVE_HIGH>;    label = "blue_led";    // 改为常亮    linux,default-trigger = "default-on";    // 或者改为 timer 定时闪烁    // linux,default-trigger = "timer";    // linux,default-trigger-delay-ms = <1000>;};

总结

本章节讲述了Linux设备树与驱动的匹配机制。核心很简单：none !important

1. 1. 设备树定义硬件：compatible 属性说明这是什么设备
2. 2. 驱动声明能力：of_match_table 说明能驱动什么设备
3. 3. 内核进行配对：当两个字符串相同时，自动调用 probe()

如果想要看更加具体的，考虑跟随代码进行查看，这里还有一篇其他推荐：none !important

https://www.cnblogs.com/lyndonlu/articles/15723743.htmlnone !important
