Python & MATLAB 到 超透镜成像,端到端的优化设计方案替代FDTD

TensorFlow >= 2.2

TensorFlow Probability

TensorFlow Addons

Numpy

Scipy

matplotlib

pycharm

四、核心代码拆解：物理先验与深度学习的融合

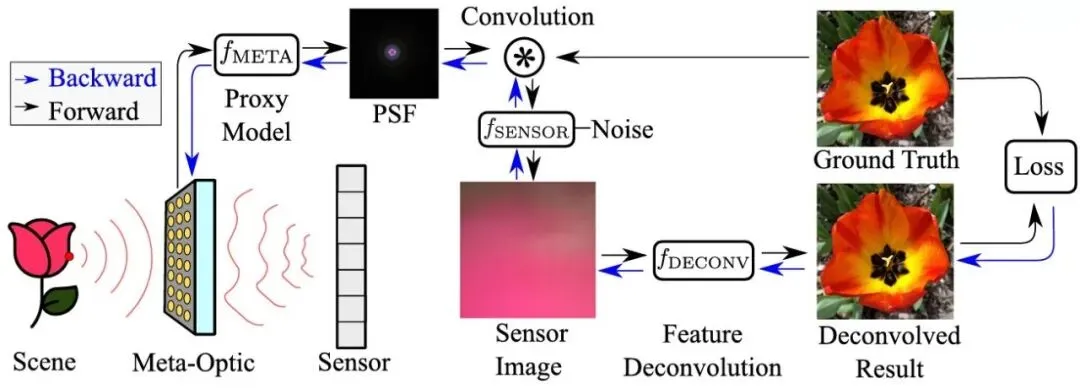

在完成了前端“超表面相位可微建模”后，整个端到端系统的另一个核心在于

后端图像重建。由于超表面透镜（尤其是单片结构）在宽波段成像时会产生极其严重的色差和空间模糊，传统的图像处理算法（如维纳滤波）或纯粹的“黑盒”深度学习网络都难以取得理想的重建效果。为此，论文设计了一个非常巧妙的神经特征传播网络（Neural Feature Propagator Network），将光学物理先验（OTF）直接硬编码到了神经网络的特征提取过程中（没有盲目堆叠卷积层）。我提取了源码中最核心的网络构建代码进行拆解分析：

1. 物理启发的特征提取（Physics-Informed Feature Extraction）

在传统的 CNN 中，网络只能输入一张模糊图像，靠数据驱动去“猜”清晰图像。而这里是网络被直接告知了光学系统的物理特性：

# 特征提取模块核心代码片段def feat_extract(img, snr, otf_1x, ew_1x, otf_2x, ew_2x, otf_4x, ew_4x, params, args):    # ... (省略基础卷积下采样过程)    # 在 4x, 2x, 1x 三个不同尺度的特征图上，直接引入物理维纳反卷积    wien_l2_b, _, = deconvolve_wnr(conv_l2_k5, snr, tf.tile(otf_4x, [1, 20, 1, 1]), tf.tile(ew_4x, [1, 1, 1, 20]), do_taper=(args.do_taper))    wien_l1_b, _ = deconvolve_wnr(conv_l1_k7, snr, tf.tile(otf_2x, [1, 10, 1, 1]), tf.tile(ew_2x, [1, 1, 1, 10]), do_taper=(args.do_taper))    # 1x 尺度下手动构建 Wiener filter 并进行反卷积    wiener_1x = tf.math.conj(otf_1x) / (tf.cast(tf.abs(otf_1x) ** 2, tf.complex64) + tf.cast(1 / tf.abs(snr), tf.complex64))    wien_l0_b, _ = deconvolve_wnr(conv_l0_k7, snr, tf.tile(otf_1x, [1, 5, 1, 1]), tf.tile(ew_1x, [1, 1, 1, 5]), do_taper=(args.do_taper))    return wien_l0_b, wien_l1_b, wien_l2_b, ew_1x, ew_2x, ew_4x

代码将系统当前的 OTF（光学传递函数，即PSF的傅里叶变换） 和 SNR（信噪比） 作为输入。在特征下采样的不同尺度（1x, 2x, 4x）上，调用 deconvolve_wnr 在特征图层面执行物理公式级别的维纳反卷积。这样做极大地减轻了神经网络的负担：让“物理公式”去完成基础的光学去模糊工作，而让“神经网络的卷积层”去专门负责修补反卷积带来的振铃伪影（Ringing Artifacts）和色彩偏移。

2. 消除边界伪影的工程细节（Boundary Cropping）

在反卷积处理中，图像边缘通常会产生严重的伪影。通过在前端计算时故意使用比目标输出更大的分辨率尺寸（Padding），在经历完物理反卷积后，通过切片操作 [:,side:-side,side:-side,:] 将边缘的伪影区域直接丢弃，保证了最终成像视野内的纯净度，这是提升画质的关键一步。

    ## Feature Extractor 输出后的处理    deconv0, deconv1, deconv2, edge0, edge1, edge2 = \        feat_extract(inputs, tf.math.pow(10.0, snr), otf_1x, ew_1x, otf_2x, ew_2x, otf_4x, ew_4x, params, args)    # 计算需要裁剪的边缘宽度    side = (h - params['out_width']) // 2    # 切割掉边缘伪影区域，只保留中心高质量特征传入Decoder    deconv0 = deconv0[:,side:-side,side:-side,:]    deconv1 = deconv1[:,side//2:-side//2,side//2:-side//2,:]    deconv2 = deconv2[:,side//4:-side//4,side//4:-side//4,:]

3. U-Net 架构（大部分都采用这个架构）解码器与跳跃连接（Skip Connections）

    ## Decoder 核心代码片段    up_l2 = conv_transp(60, 2, 2, LReLU, apply_instnorm=False)(conv_l2_k4)    # 跳跃连接：将上采样特征与对应的编码器特征拼接    conv_l1_k3 = conv(60, 3, 1, LReLU, apply_instnorm=False)(tf.concat([conv_l1_k2, up_l2], axis=3))    up_l1 = conv_transp(30, 2, 2, LReLU, apply_instnorm=False)(conv_l1_k4)    conv_l0_k2 = conv(30, 5, 1, LReLU, apply_instnorm=False)(tf.concat([conv_l0_k1, up_l1], axis=3))

在主函数 FP 的后半段，也就是解码器（Decoder）部分：为了恢复图像的原始分辨率，代码使用了 conv_transp（转置卷积）进行上采样，并通过 tf.concat 引入了跳跃连接。这种类似 U-Net 的结构能够将底层的空间细节特征（如物体的边缘轮廓）与高层的语义特征（经过物理去模糊的干净特征）进行融合，确保重建出的最终图像不仅清晰，而且色彩还原准确。最后通过 tf.clip_by_value 将像素值限制在 0 到 1 之间，输出最终的高质量 RGB 图像。
