摘要

介绍通过Buildroot构建嵌入式Linux上基于Wayland架构的用户图形桌面环境。比较传统的X Window System（X11）与现代的Wayland各自的特点，涉及Android手机上的用户界面实现。

X11与Wayland之争

X11 （X Window System）于1984年提出CS架构，安全性软弱，应用间相互能窥视彼此，性能上由于输出帧率与显示刷新率不同步时，屏幕会出现画面“撕开”错位的现象。在2026年，大部分Linux发行版正将其移除，只进行日常的维护。

Wayland于2008年提出窗口复合管理器（compositor）架构。安全性高，实现了应用级别的隔离。性能上采用了“零拷贝渲染”（zero-copy），窗口刷新实现了更低的延迟。在2026年，大部分Linux发行版将完全采用现代型Wayland架构。

Android上的图形框架是运行在Java的图形栈上，而Java图形应用又是运行在Java VM虚拟机基础上。因此Android的图形性能在效率上是逊于基于嵌入式Linux和Wayland的搭配。

安装环境

在Windows 10/11平台上，通过VMware Workstation安装Ubuntu 24.04。

参考：Buildroot：构建嵌入式Linux系统

配置Buildroot

在Buildroot目录下，打开命令行，执行make menuconfig配置Buildroot。

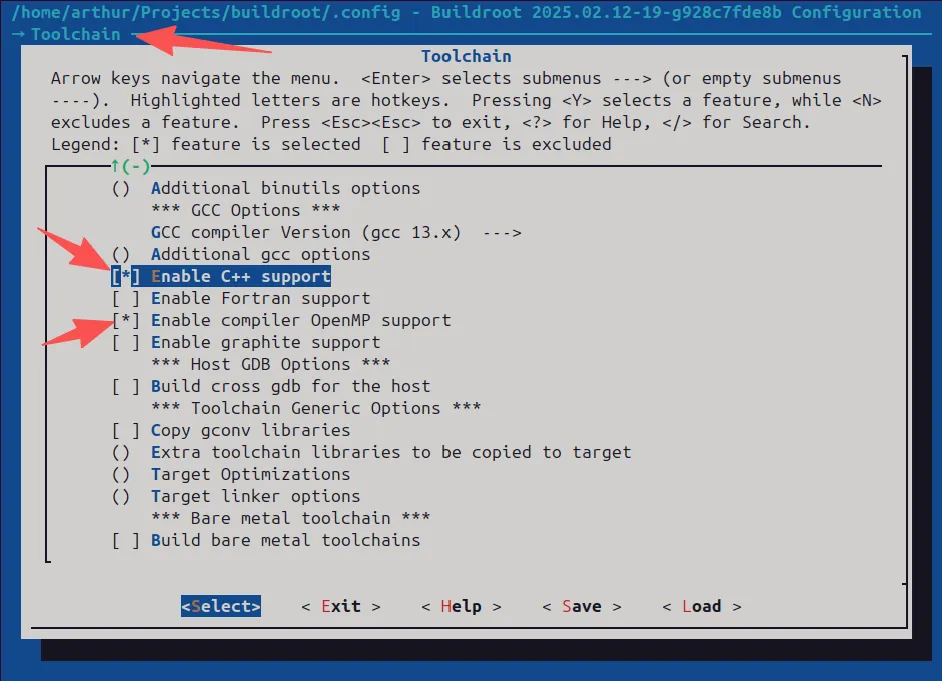

在Toolchain下，选择Enable C++ support和Enable compiler OpenMP support。

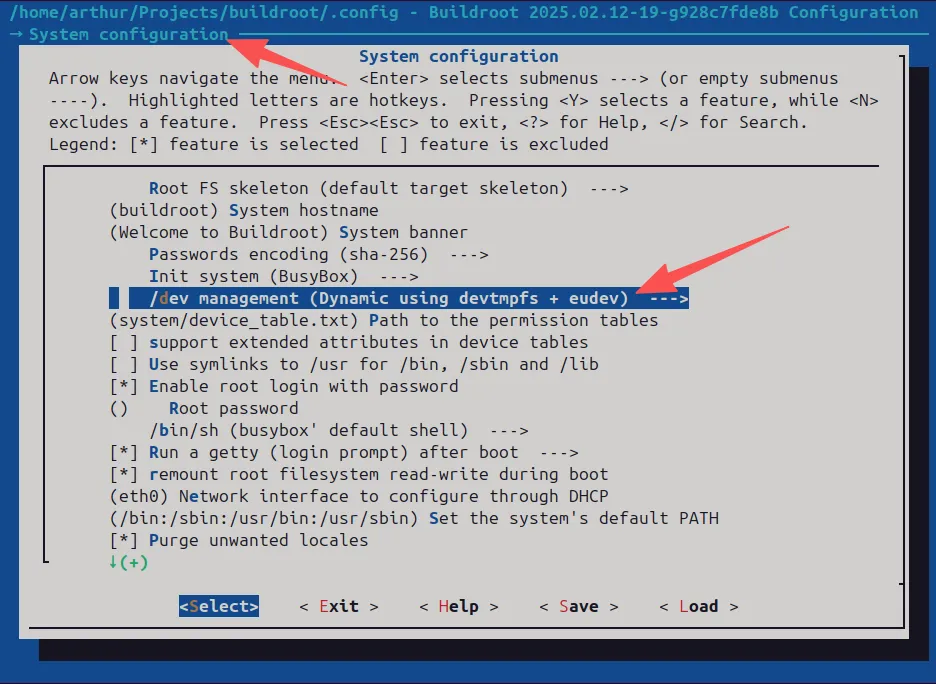

在System configuration下，将/dev management改为Dynamic using devtmpfs + eudev。

在Target packages / Graphic libraries and applications (graphic/text)下，选择mesa3d。

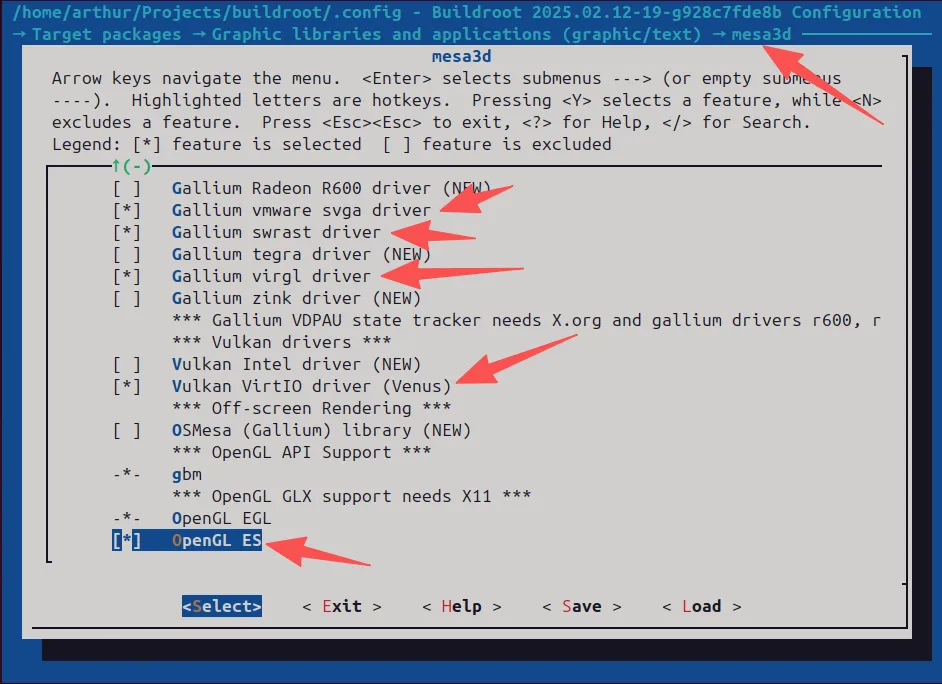

将mesa3d下的如下各项选择上

• Gallium vmware svga driver
• Gallium swrast driver
• Gallium virgl driver
• Vulkan VirtIO driver
• OpenGL ES

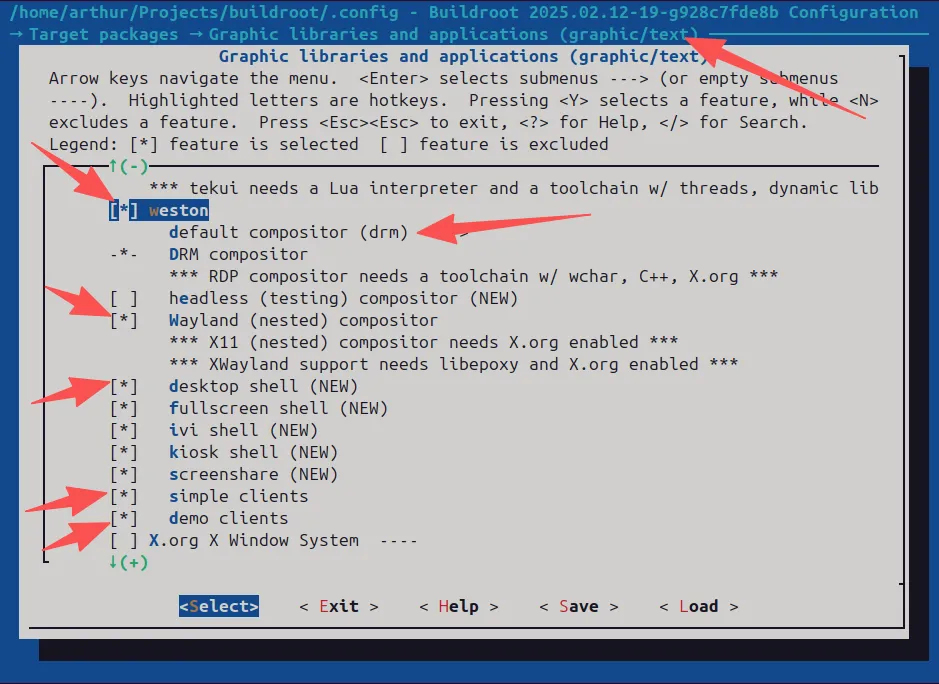

在Target packages / Graphic libraries and applications (graphic/text)下，选择weston。

选择weston下的各项如下

• default compositor (drm)
• wayland (nested) compositor
• desktop shell
• simple clients
• demo clients

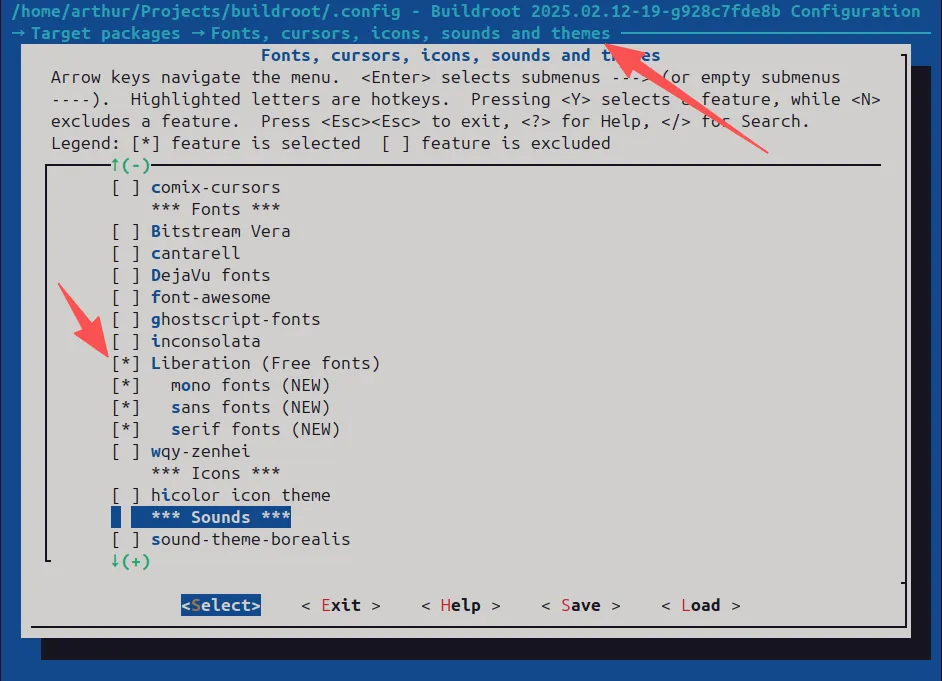

在Target packages / Fonts, cursors, icons, sounds and themes下，选择Liberation (Free fonts)。

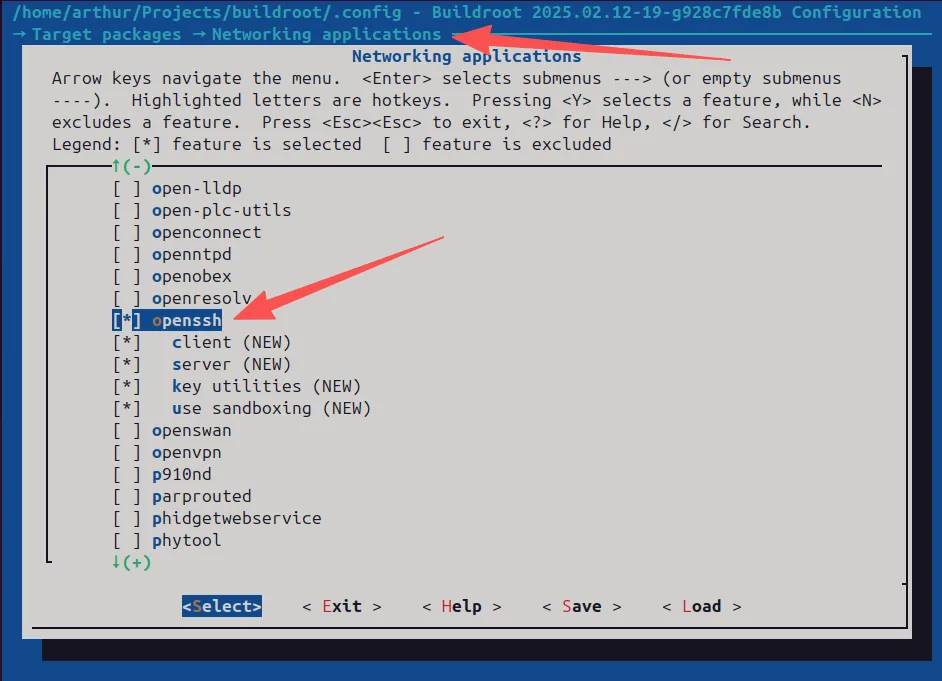

在Target packages / Networking applications下，选择openssh。

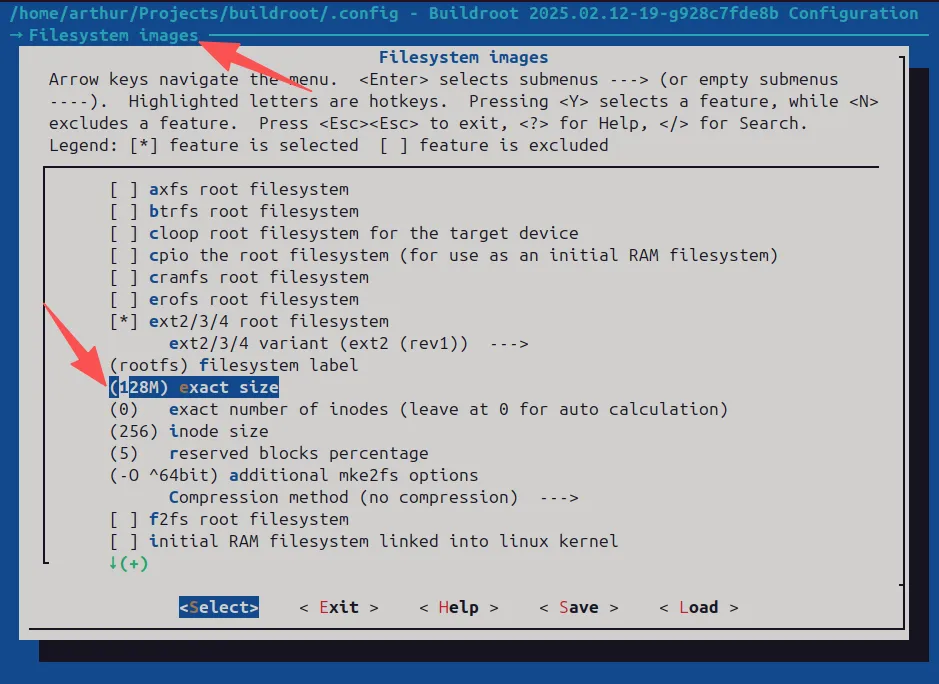

在Filesystem images下，将ext2/3/4 root filesystem的exact size调整为128M。

• 在Buildroot目录，从命令行创建目录rootfs_overlay。

$ mkdir -p board/qemu/x86_64/rootfs_overlay

• 在Buildroot目录，从命令行创建文件weston.sh

$ touch board/qemu/x86_64/rootfs_overlay/weston.sh

• 文件weston.sh内容如下

#!/bin/sh

mkdir -p /tmp/xdg

chmod 0700 /tmp/xdg

export XDG_RUNTIME_DIR=/tmp/xdg

weston &

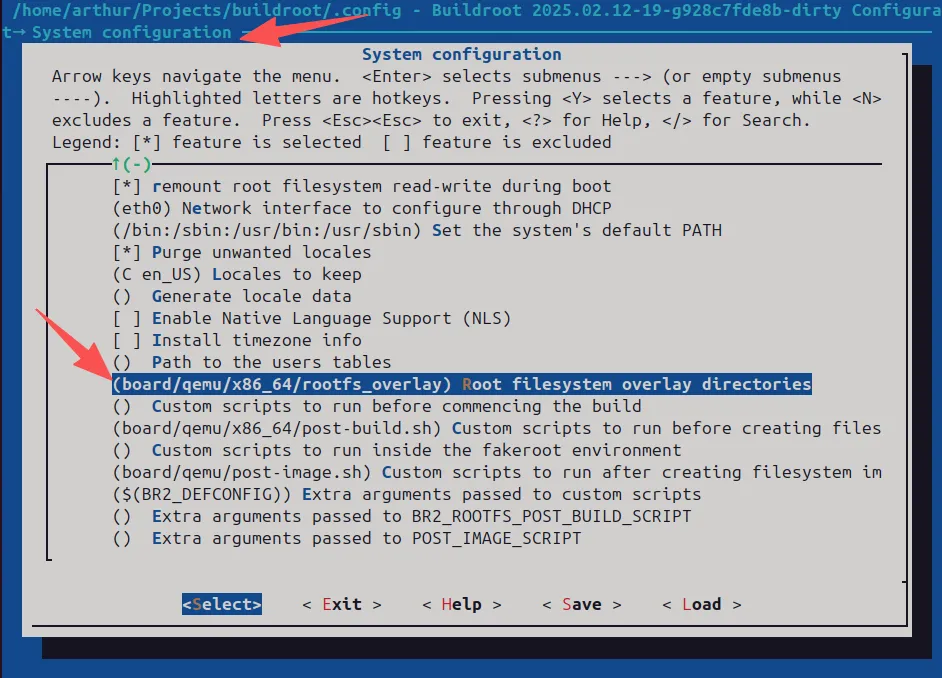

在System configuration下，将Root filesystem overlay directories设置为board/qemu/x86_64/rootfs_overlay。

• 修改文件board/qemu/x86_64/post-build.sh如下

#!/bin/sh

set -u

set -e

if [ -e "${TARGET_DIR}/etc/inittab" ]; then

    sed -i 's|^.*respawn.*|console::respawn:-/bin/sh|' "${TARGET_DIR}/etc/inittab"

fi

配置Linux

在Buildroot目录，打开命令行。执行make linux-menuconfig配置Linux。

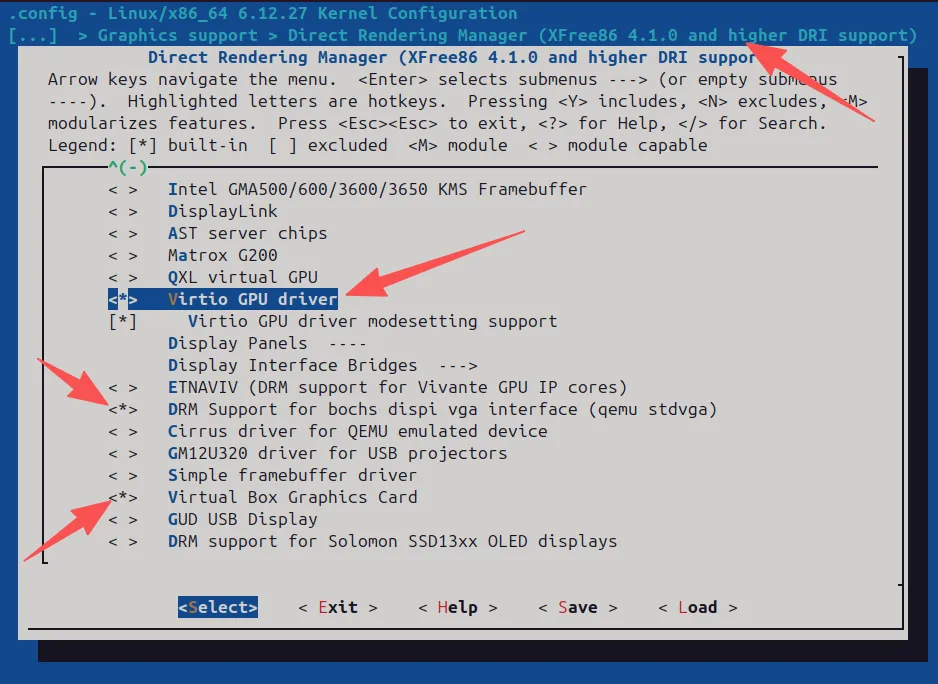

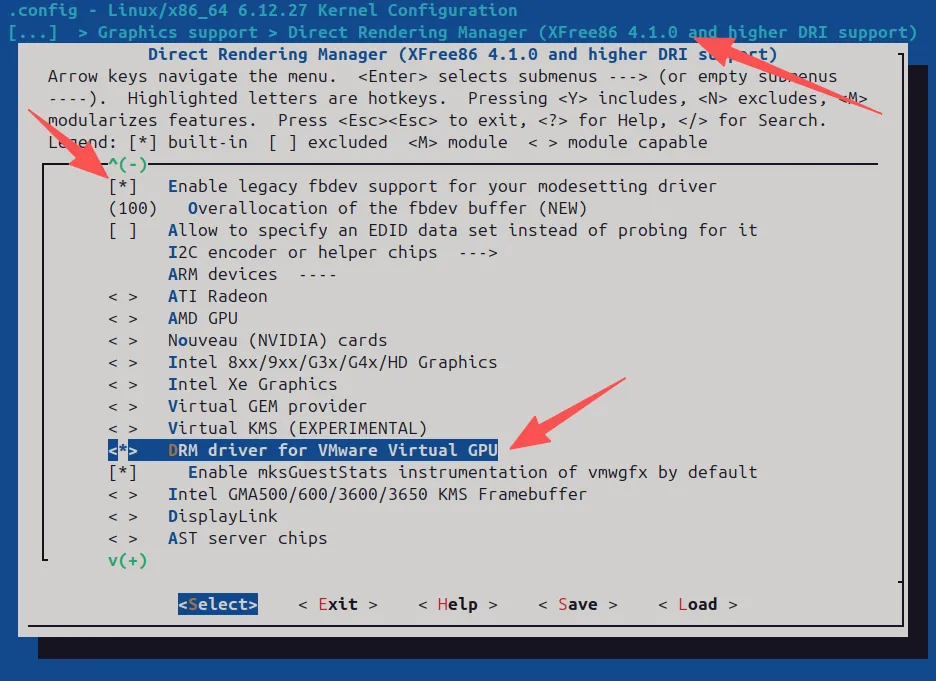

在Device Drivers / Graphics support / Direct Rendering Manager下，配置如下各项：

• Enable legacy fbdev support for your modesetting driver

• DRM driver for VMware Virtual GPU

• Virtio GPU driver
• DRM Support for bochs dispi vga interface (qemu stdvga)
• Virtual Box Graphics Card

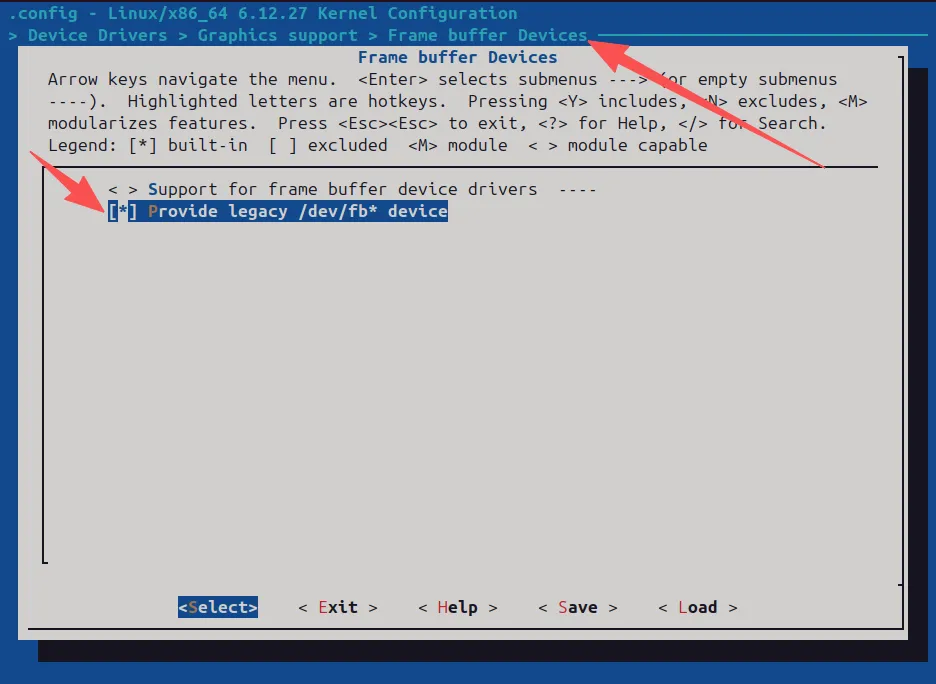

• Provide legacy /dev/fb* device

运行QEMU

参考Buildroot：构建嵌入式Linux系统安装QEMU。

qemu-system-x86_64.exe -display sdl,gl=on,show-cursor=off \

    -M q35 -m 4G -kernel bzImage \

    -drive file=rootfs.ext2,if=virtio,format=raw \

    -append "rootwait root=/dev/vda console=tty1 console=ttyS0" \

    -device virtio-net,netdev=user0 \

    -netdev user,id=user0,hostfwd=tcp::2222-:22 \

    -device virtio-vga-gl,xres=1024,yres=600 \

    -device virtio-rng-pci

打开weston-terminal，在命令行依次执行：

$ weston-flower &

$ weston-simple-dmabuf-egl &

$ weston-simple-damage &

$ weston-simple-shm &

$ weston-simple-egl &
