引言
在模拟集成电路设计领域,晶体管尺寸的确定一直是一个令人头疼的问题。传统的设计方法需要反复进行SPICE仿真,不断调整晶体管的宽长比,这个过程既耗时又低效。然而,随着gm/ID设计方法论的出现,这一切都发生了改变。今天,我们要介绍的是一个让这一强大方法论变得更加易用的Python工具——pygmid。
一、什么是gm/ID设计方法论?
在深入了解pygmid之前,我们先来理解gm/ID设计方法论的核心思想。这个方法论由斯坦福大学的Boris Murmann教授提出,它通过将晶体管的跨导效率(gm/ID)作为设计变量,建立了一套系统化的模拟电路设计流程。
核心优势:
- 统一的设计语言: gm/ID作为一个无量纲参数,能够跨越晶体管的所有工作区域(弱反型、中等反型、强反型),提供统一的设计视角
- 性能与功耗的直观权衡: 通过gm/ID值,设计师可以直观地看到跨导效率与速度(fT)之间的trade-off
- 减少仿真迭代: 90%的设计工作可以在Python中完成,无需反复进行SPICE仿真

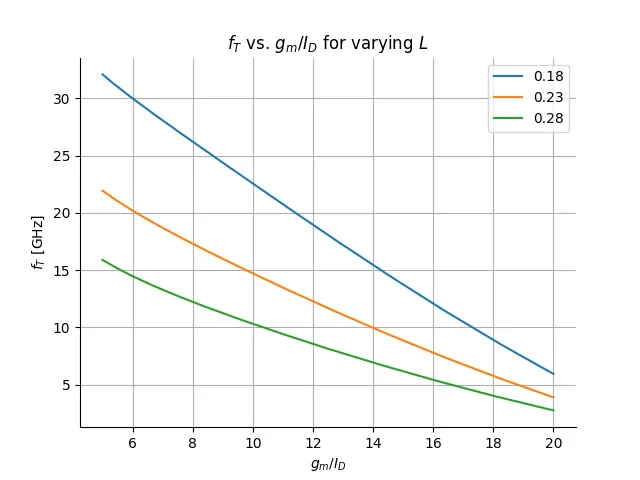

图1: 跨导效率(gm/ID)与特征频率(fT)的关系曲线,展示了不同沟道长度下的性能权衡
二、pygmid的诞生与发展
pygmid是MATLAB版本的gm/ID starter kit的Python 3实现。它的诞生标志着这一强大的设计工具向更广泛的开源社区开放。
发展历程:
- 起源: 基于Boris Murmann教授的MATLAB gm/ID starter kit
- Python化: 由dreoilin等开发者将其移植到Python 3环境
- 功能扩展: 增加了Paul Jespers书籍中的脚本,以及EKV参数提取等功能
版本信息:
- 当前最新版本: v1.2.12 (2024年7月发布)
三、pygmid的核心功能
1. Lookup类——数据查询的核心
pygmid的核心是Lookup类,它允许用户方便地查询预先生成的晶体管特性数据。
安装与初始化:
# 安装pip install pygmid# 导入和使用from pygmid import Lookup as lkimport numpy as npimport matplotlib.pyplot as plt# 加载查找表数据(支持.mat和.pkl格式)NCH = lk('180nch.mat')
基本数据访问:
# 获取VGS数据数组VGS_array = NCH['VGS']# 获取VDS数据VDSs = NCH['VDS']# 创建VGS范围VGSs = np.arange(0.4, 0.6, 0.05)
2. 三种查找模式
pygmid支持三种强大的查找模式:
模式1: 简单参数查找
# 查找ID随VDS和VGS的变化ID = NCH.look_up('ID', vds=VDSs, vgs=VGSs)# 或使用别名ID = NCH.lookup('ID', vds=VDSs, vgs=VGSs)# 绘制ID-VDS曲线plt.plot(VDSs, np.transpose(ID))plt.xlabel('VDS (V)')plt.ylabel('ID (A)')plt.title('ID vs VDS')plt.show()

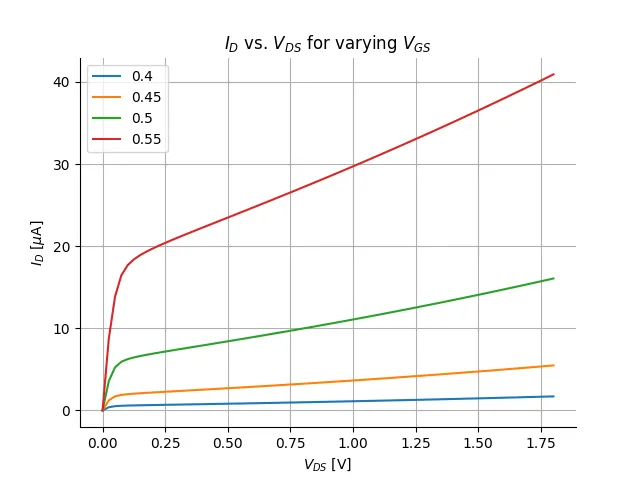

图2: 漏极电流(ID)与漏源电压(VDS)的关系曲线,展示了不同栅源电压(VGS)下的晶体管特性
模式2: 任意比例查找可以查找任意两个参数的比值,如gm/gds(本征增益):
模式3: 交叉比例查找支持更复杂的交叉查找场景
3. lookupVGS函数——精确偏置点设计
这是电路设计中最常用的功能之一,可以根据目标gm/ID值反查所需的VGS:
# 根据目标gm/ID查找VGSVGS = NCH.look_upVGS( GM_ID=10, # 目标跨导效率 VDS=0.6, # 漏源电压 VSB=0.1, # 源衬电压 L=0.18# 沟道长度(um))print(f'所需的VGS为: {VGS} V')
这个功能对于精确设置晶体管的工作点至关重要。
4. 技术参数提取
pygmid还提供了EKV模型参数提取功能:
from pygmid import EKV_param_extraction, XTRACT# 提取EKV参数(VDS, n, VT, JS, d1n, d1VT, d1logJS, d2n, d2VT, d2logJS) = \ EKV_param_extraction(NCH, 1, L=0.18, VDS=0.6, VSB=0.0)
这些参数对于理解晶体管在弱反型和中等反型区的行为非常重要。
四、实际设计示例
让我们通过一个具体的设计案例来展示pygmid的强大功能。
设计目标: 设计一个差分放大器
设计步骤:
确定负载电阻R
R = 1/(2π × C × f) = 1/(2π × 1pF × 200MHz) = 800 Ω
计算所需跨导gm
gm = Gain/R = 10/800 = 12.5 mS
选择沟道长度L根据增益要求,选择L = 0.22 μm,保证本征增益约为50
确定gm/ID使用pygmid查询fT与gm/ID的关系曲线,对于L=0.22μm和所需的fT=7.5GHz:
# 查询得到gm_ID = 16.5# S/A 或 V^-1
计算偏置电流ID
ID = gm / gm_ID = 12.5mS / 16.5 = 0.76 mA
确定晶体管宽度W从电流密度曲线查询得到ID/W = 6.5 μA/μm:
W = ID / (ID/W) = 0.76mA / 6.5μA/μm = 117 μm
最终结果: W/L = 117μm / 0.22μm

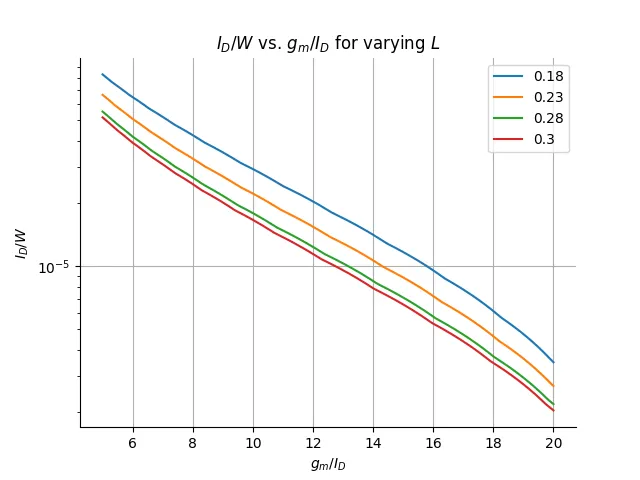

图3: 归一化电流密度(ID/W)与跨导效率(gm/ID)的关系曲线,用于确定晶体管宽度

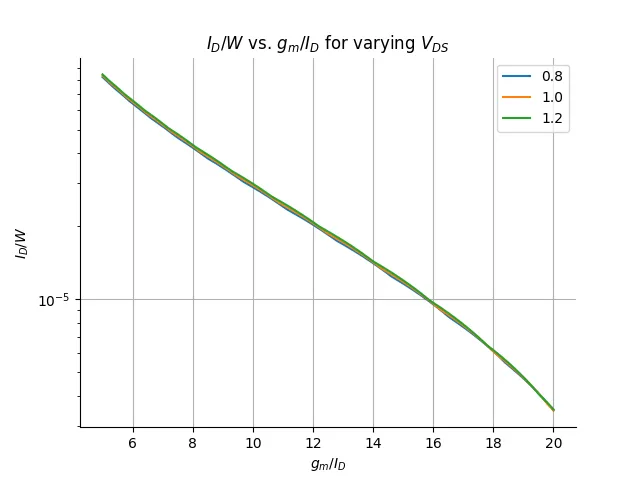

图4: 不同漏源电压(VDS)下的电流密度曲线,展示了晶体管在不同工作区的特性
五、pygmid带来的便利
1. 告别"SPICE猴子"
传统的设计流程需要反复在Cadence中进行参数扫描,调整W和L,观察性能变化。pygmid让设计师可以:
2. 快速技术评估
当面对新的工艺节点时,pygmid可以帮助:
3. 教育与学习
对于学生和初学者,pygmid提供了:
4. 开源与可扩展
作为开源项目,pygmid允许用户:
六、技术扫掠功能
pygmid还提供了命令行接口(CLI)用于技术扫掠:
# 运行技术扫掠python3 -m pygmid --mode sweep --config IHP130nm.cfg
这个功能可以自动生成晶体管特性数据,支持多种仿真器(如ngspice)。
七、学术应用与引用
pygmid已经在多个学术研究中得到了应用:
- 论文: "Efficient Bio-Sensing Amplifier Design: A Python-Based gm/ID Design Methodology"
- 论文: "Low Power ADC Buffer: A Python-Based gm/ID Design Methodology"
如果你的研究使用了pygmid,请考虑引用这些工作。
八、总结与展望
pygmid作为gm/ID设计方法论的Python实现,极大地降低了模拟电路设计的门槛。它不仅提供了强大的数据查询和分析功能,还通过直观的可视化帮助设计师理解晶体管特性。
主要优势总结:
未来发展方向:
无论你是经验丰富的模拟设计师,还是刚刚入门的学生,pygmid都能帮助你更高效、更系统地完成模拟电路设计。告别反复试错的"SPICE猴子"时代,拥抱基于数据驱动的系统化设计方法!
资源链接:
- GitHub仓库: https://github.com/dreoilin/pygmid
- PyPI安装:
pip install pygmid - 原始MATLAB工具包: https://github.com/bmurmann/Book-on-gm-ID-design
本文介绍了pygmid工具的使用方法、发展历程和实际应用案例。希望这篇文章能帮助你更好地理解和使用这个强大的模拟电路设计工具。如果你有任何问题或经验分享,欢迎在评论区留言交流!
