Linux 内核 RAS 原理剖析与实践案例

业务背景与挑战

在大规模分布式 AI 模型训练场景中，训练任务往往横跨数千台服务器，涉及海量计算、通信与存储资源，系统复杂度极高，硬件故障发生概率显著增加。一旦单机故障未被及时发现，常引发级联效应，导致整个训练任务中断或严重减速，造成数小时的资源浪费。

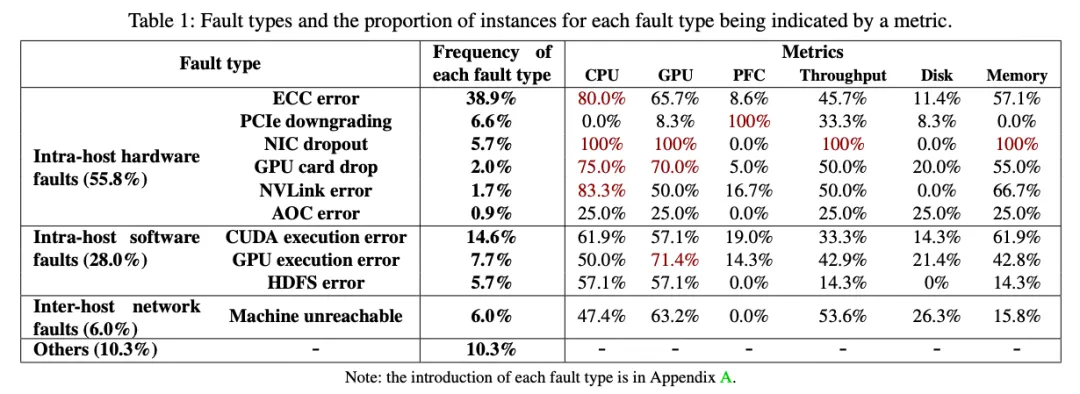

典型故障多源于单机硬件问题（如 CUDA 错误、NVLink 链路异常、内存 ECC 错误等），进而扩散至 NCCL 通信超时或网络中断，影响数百台节点同时空闲。下图展示了常见故障类型、发生频率，以及各类监控指标对故障的覆盖比例：

HUATUO 项目支持监控的硬件故障类型包括：

• CPU 及其 L1/L2/L3 Cache、TLB
• 内存 ECC 错误
• PCIe 设备错误
• 网卡物理链路状态
• PFC / RDMA 网络拥塞
• ACPI 系统事件
• GPU MetaX 相关故障

本文重点剖析 Linux 内核 RAS 相关机制的原理实现，并结合实际案例说明其应用价值。

原理剖析

HUATUO（https://github.com/ccfos/huatuo）基于 Linux 内核的 MCE（Machine Check Exception）和 RAS 框架，通过 eBPF 高效捕获关键硬件事件，并关联设备详细信息。自内核 2.6 版本起，RAS 机制持续演进，引入了大量 tracepoint，支持轻量级、事件驱动的故障监控，足以覆盖绝大多数高频硬件故障场景。同时，HUATUO 还扩展支持网卡物理链路状态及 PFC/RDMA 拥塞监控。

硬件故障分类（以 Intel 处理器为例）

现代 CPU 具备一定程度的硬件故障恢复能力。固件可自动处理可恢复故障；当故障无法自行恢复时，CPU 会将错误信息记录在特定 MSR（Model-Specific Register）中，并通过中断通知操作系统。

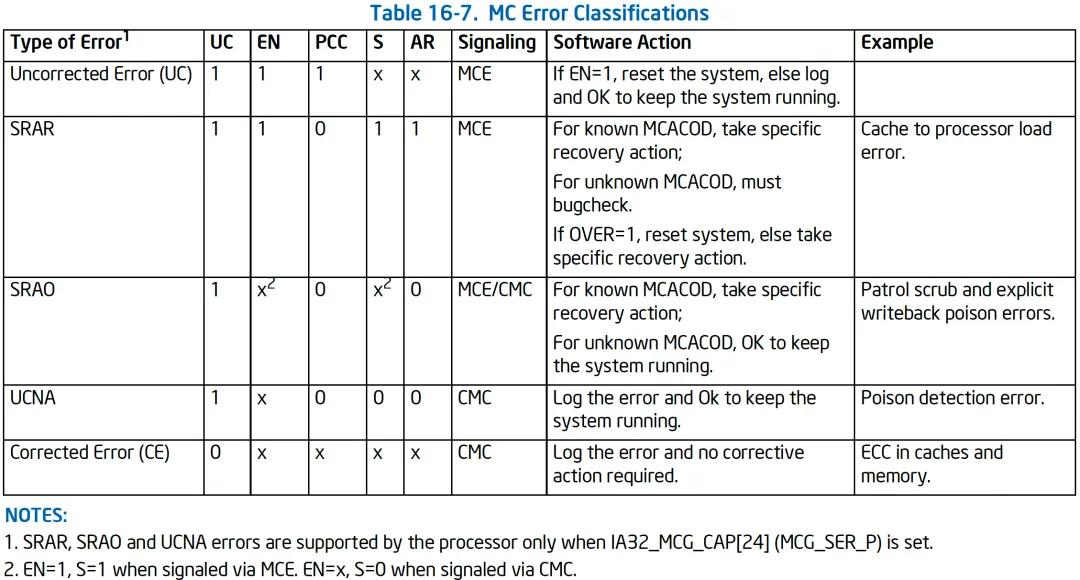

根据 IA32_MCi_STATUS 寄存器的状态，故障主要分为以下几类：

• SRAR（Software Recoverable Action Required）：需要软件介入恢复的故障。若影响内核指令或关键数据，可能触发 kernel panic；若仅影响用户态进程，则可通过软件手段恢复。
• SRAO（Software Recoverable Action Optional）：可选恢复的故障。通常表示某些内存区域已损坏，但尚未被使用，系统仍可正常工作。MCE 或 CMCI 可上报此类错误，内核可根据 IA32_MCi_MISC 和 IA32_MCi_ADDR 等寄存器信息决定是否执行恢复操作。
• UCNA（Uncorrected No Action Required）：无需立即干预的未纠正故障。通过 CMCI 上报，表明系统已出现数据损坏，但处理器状态良好。虽无需立即处理，但大量 UCNA 事件提示潜在系统风险。

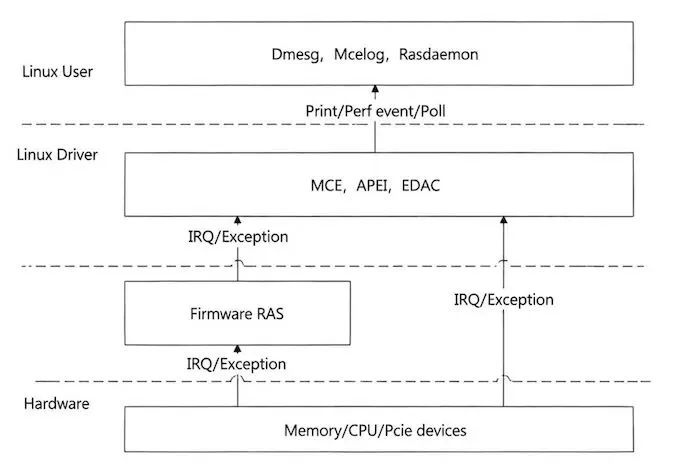

Linux 内核的 MCE 机制是硬件故障的核心感知与处理枢纽，而 RAS 框架则负责各类设备的针对性处理。

RAS

RAS（Reliability, Availability and Serviceability）是 Linux 内核保障系统可靠性的核心架构，主要包含以下子模块：

• EDAC（Error Detection And Correction）：负责主流内存控制器的错误检测与纠正。
• APEI（ACPI Platform Error Interface）：支持 ACPI 相关的电源、即插即用设备等故障检测。
• AER（PCI Express Advanced Error Reporting）：针对 PCIe 设备的增强错误报告。

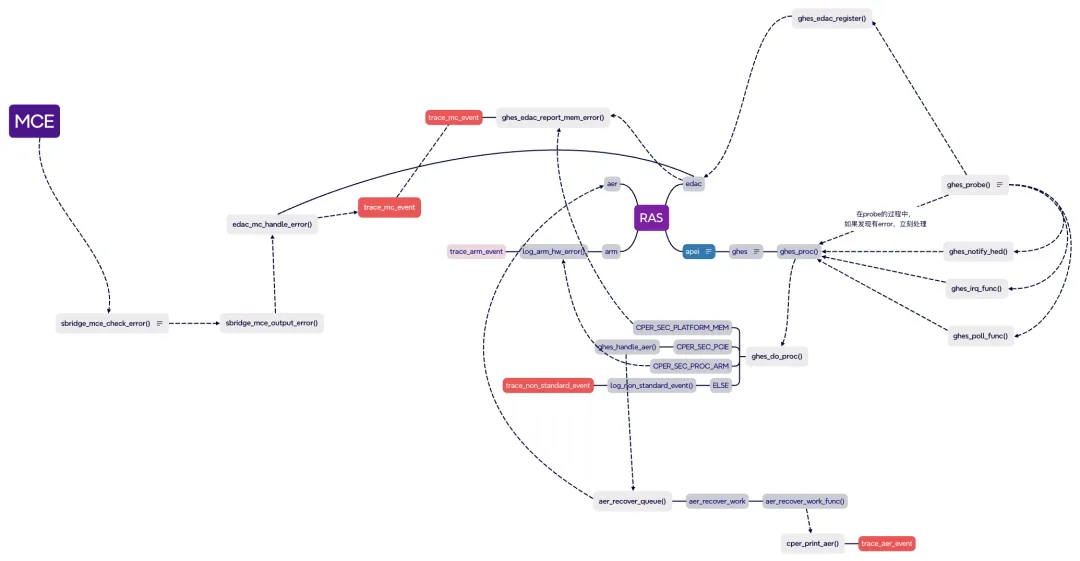

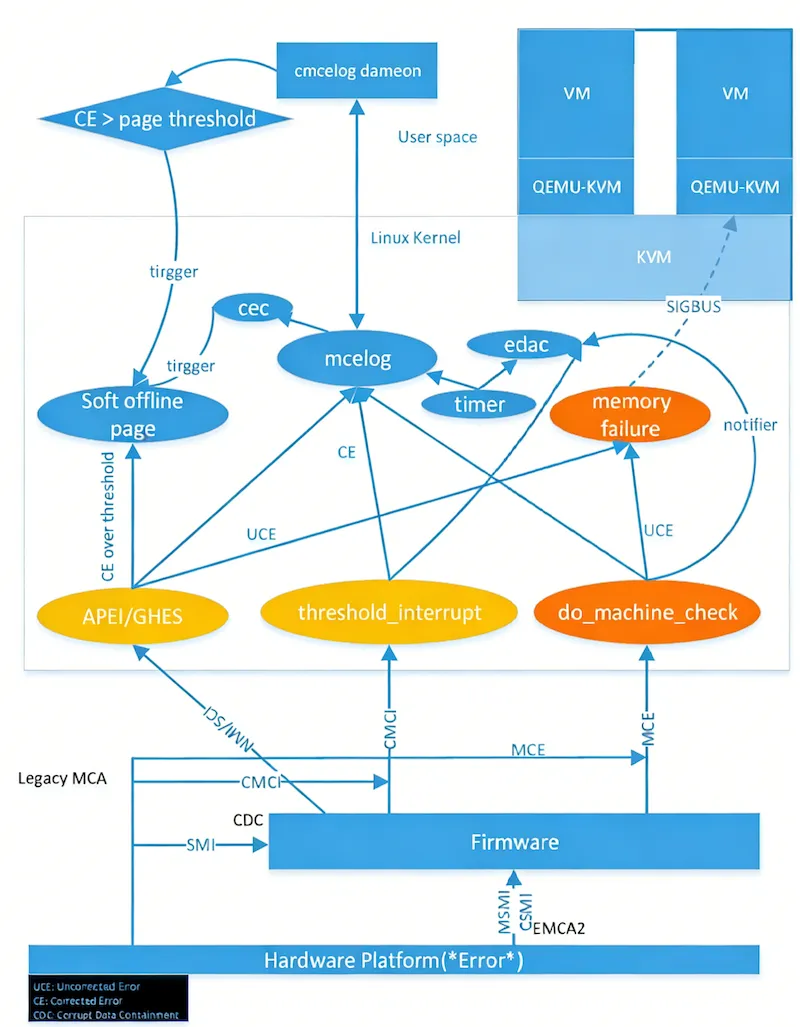

RAS 相关代码在内核中分布较广，下图整理了主要模块间的关系：

MCE 与 RAS 的协同处理流程

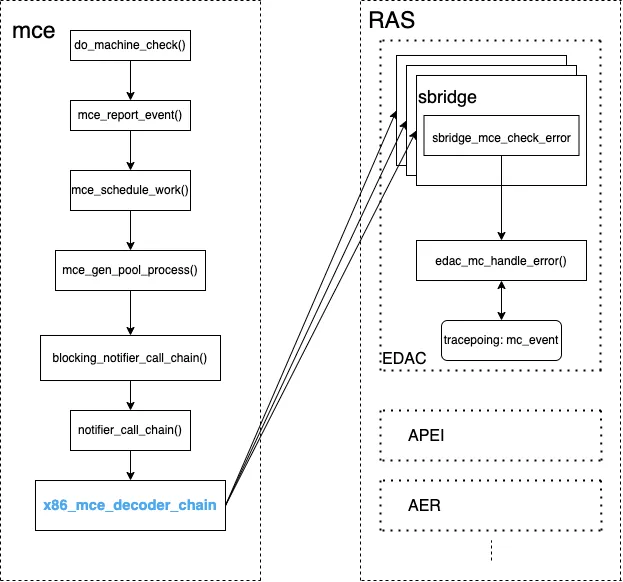

MCE 作为故障感知中枢，大多数硬件错误会先通过 MCE 中断或轮询被捕获。MCE 尝试自主处理部分可纠正错误（如读取 ECC 信息并恢复），同时为不同设备提供注册回调机制。 RAS 支持的设备模块通过向 MCE 框架注册回调函数，将各自的故障信息统一汇总，最终以标准化格式上报用户态。 以 Intel Xeon E5-2620 处理器的内存控制器为例（EDAC 模块为 sbridge）：

• MCE 处理核心函数为 do_machine_check()，它会遍历 x86_mcd_decoder_chain 中已注册的设备回调。
• sbridge 模块注册的回调 sbridge_mce_check_error() 负责处理内存控制器相关的 MCE：
• 判断错误类型（Corrected / Uncorrected / Fatal 等）；
• 识别错误来源（读错误、写错误、地址/命令错误、Scrubbing 错误等）；
• 读取详细错误信息（Error Code、EDRAM Bank、物理地址、Row/Column/Bank 等）。
• 处理完成后，调用 EDAC 公共函数 edac_mc_handle_error() 进行信息格式化与上报。

edac_mc_handle_error() 中的 tracepoint: mc_event 为上层监控工具提供了可靠的事件源。

PCIe / AER 错误报告机制

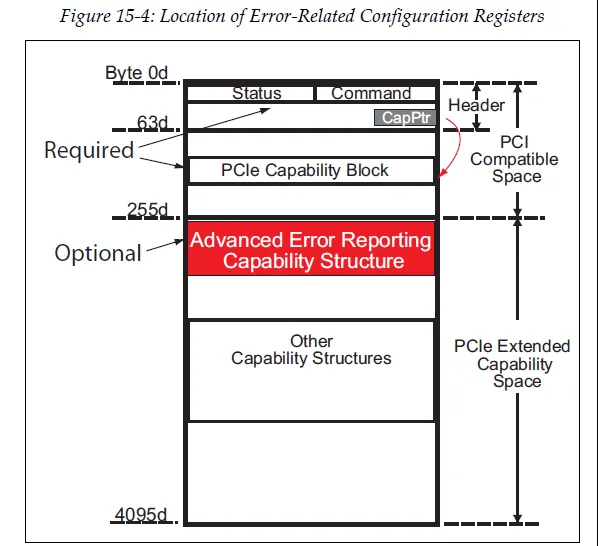

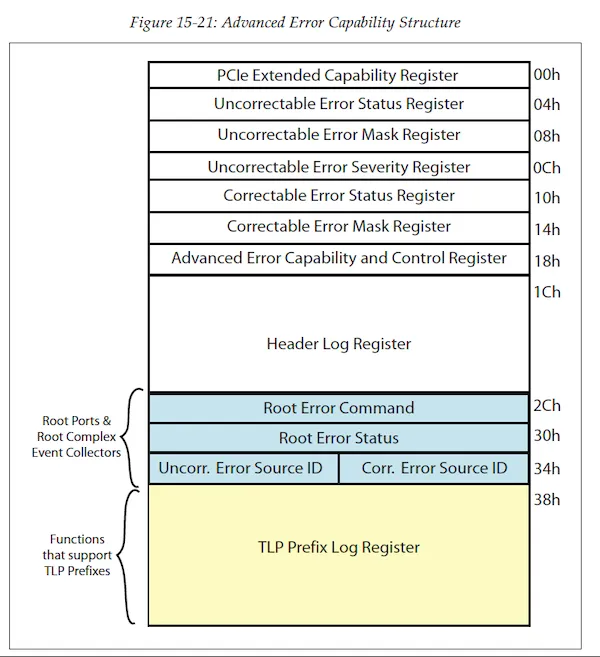

PCIe 规范定义了两种错误报告方式：基础错误报告（所有设备必备）和可选的 AER（Advanced Error Reporting）能力。AER 提供更丰富的寄存器组，用于详细错误定位与分析。

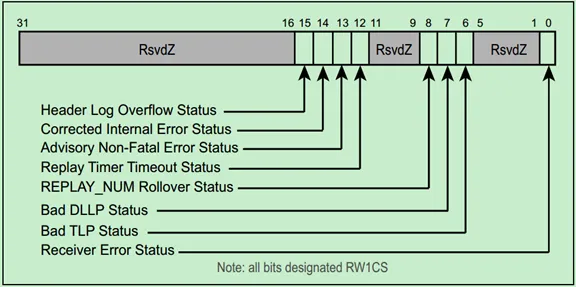

AER 通过状态寄存器记录错误，软件处理后需清除对应 bit 以恢复状态。以下为高级可纠正错误状态寄存器（Correctable Error Status Register）示例，错误发生时硬件自动置位对应 bit，软件写 1 清零：

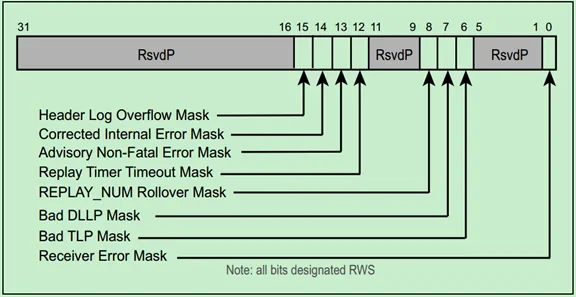

高级可纠正错误屏蔽寄存器（Correctable Error Mask Register）允许软件选择性屏蔽特定错误报告（默认不屏蔽）：

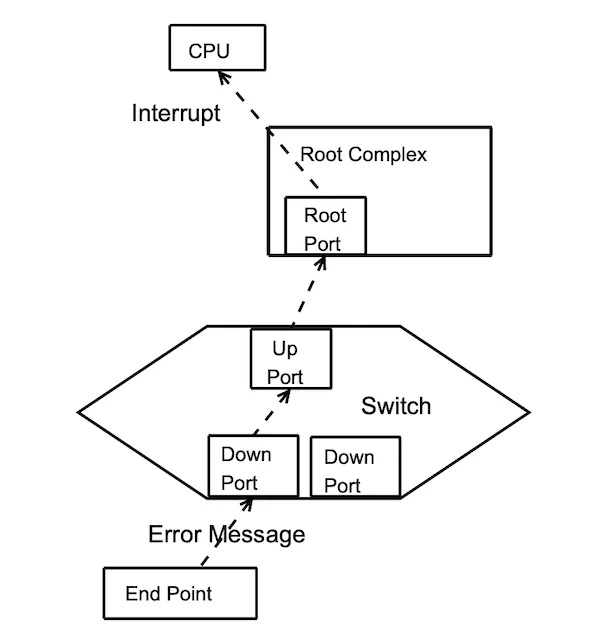

在 PCIe 拓扑中，Root Port 是错误消息的汇聚点。下游设备发生错误时，会将包含源设备 BDF（Bus:Device:Function）信息的 Error Message 发送给 Root Port。Root Port 再根据配置决定是否向系统上报。

内核中 AER 处理流程主要在中断上下文中完成：

irq_thread() → irq_thread_fn()    → aer_isr()    → aer_process_err_devices()        → aer_print_error()      // 打印错误信息        → handle_error_source()  // 清除或恢复错误

HUATUO 重点关注 aer_process_err_devices() 中的 tracepoint: aer_event，可获取设备标识、错误类型等完整信息，足以精确定位 PCIe 设备故障。

应用实践案例

HUATUO 通过 tracepoint 实时捕获硬件故障事件，记录故障类型、设备标识、详细错误描述及时间戳等信息，并支持本地存储与 Elasticsearch 持久化。

网卡链路故障示例

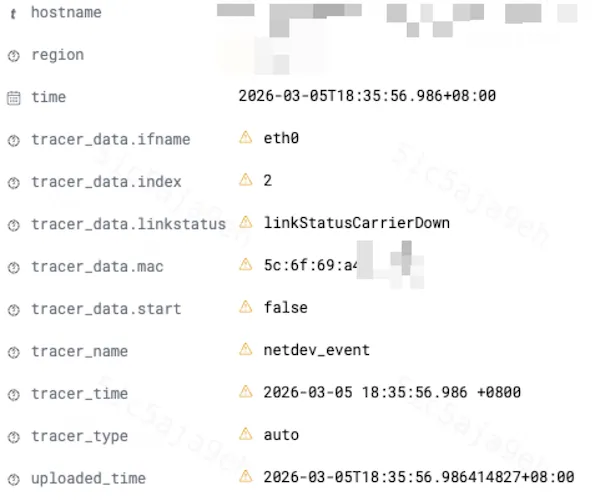

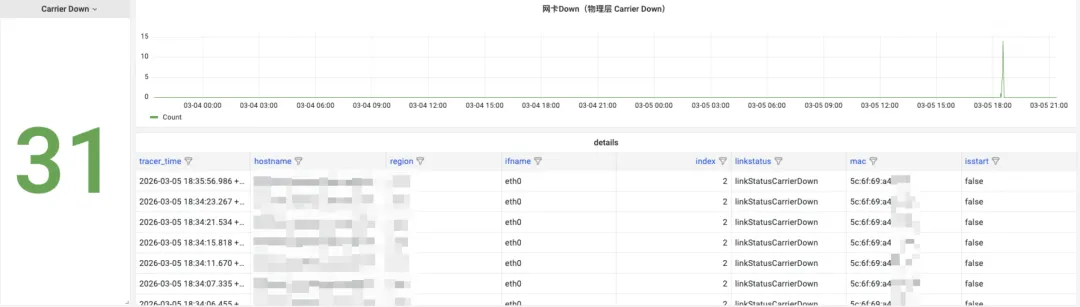

HUATUO 捕获的线上网卡 carrier down 事件（经排查为光模块信号衰减导致），导致业务指标出现明显抖动：

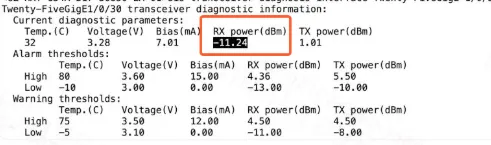

交换机侧确认光模块问题：

{"hostname": "your-host-name","region": "xxx","uploaded_time": "2026-03-05T18:28:39.153438921+08:00","time": "2026-03-05 18:28:39.153 +0800","tracer_name": "netdev_event","tracer_time": "2026-03-05 18:28:39.153 +0800","tracer_type": "auto","tracer_data": {"ifname": "eth0","index": 2,"linkstatus": "linkstatus_admindown","mac": "5c:6f:11:11:11:11","start": false}}

linkstatus 可能取值包括：

• linkstatus_adminup / linkstatus_admindown
• linkstatus_carrierup / linkstatus_carrierdown

配套硬件丢包指标示例：

huatuo_bamai_netdev_hw_rx_dropped{host="hostname",region="xxx",device="eth0",driver="ixgbe"}0

RDMA PFC 网络拥塞指标：

# HELP huatuo_bamai_netdev_dcb_pfc_received_total count of the received pfc frames# TYPE huatuo_bamai_netdev_dcb_pfc_received_total counterhuatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="0",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="1",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="2",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="3",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="4",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="5",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="6",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_received_total{device="enp6s0f0np0",host="hostname",prio="7",region="xxx"}0# HELP huatuo_bamai_netdev_dcb_pfc_send_total count of the sent pfc frames# TYPE huatuo_bamai_netdev_dcb_pfc_send_total counterhuatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="0",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="1",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="2",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="3",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="4",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="5",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="6",region="xxx"}0huatuo_bamai_netdev_dcb_pfc_send_total{device="enp6s0f0np0",host="hostname",prio="7",region="xxx"}0

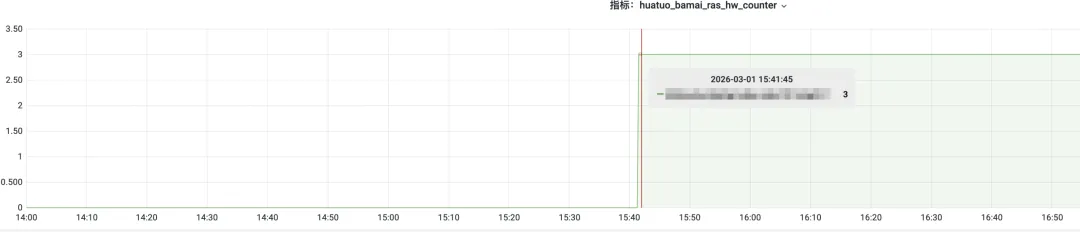

通用 RAS 硬件故障指标

huatuo_bamai_ras_hw_total{host="hostname",region="xxx"}0

内存故障案例

线上机器内存 corrected 错误监控与详细日志：
