rv1126B Linux6.1 设备树支持dvp接口适配SC035HGS

2026-09-11 02:48:31

rv1126B Linux6.1 设备树支持dvp接口适配SC035HGS

1：理解DVP接口的数据通路

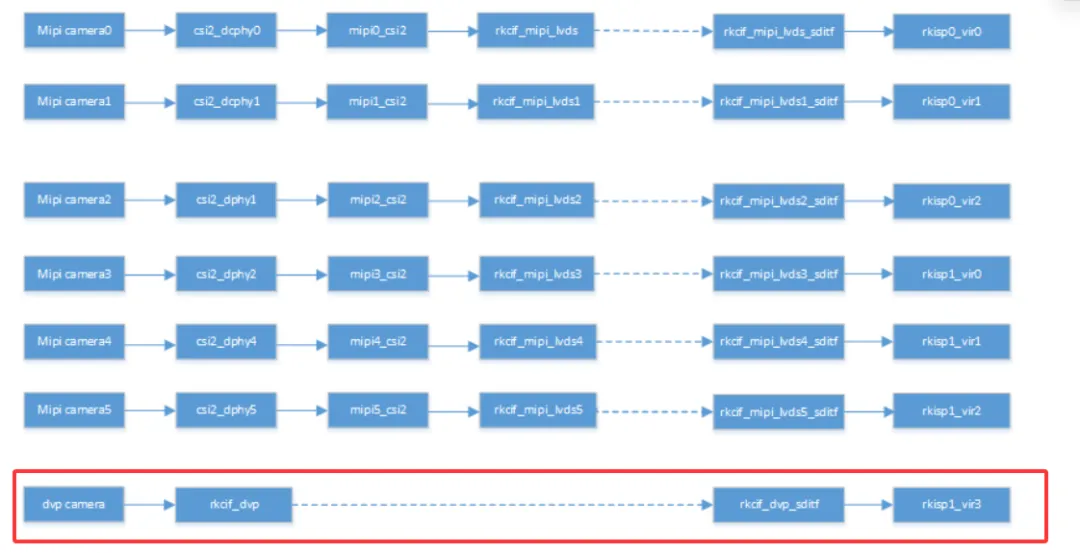

dvpCam->rkcif_dvp->rkcif_dvp_sditf->rkisp1_vir

2：确定1126B和sensor的硬件连接

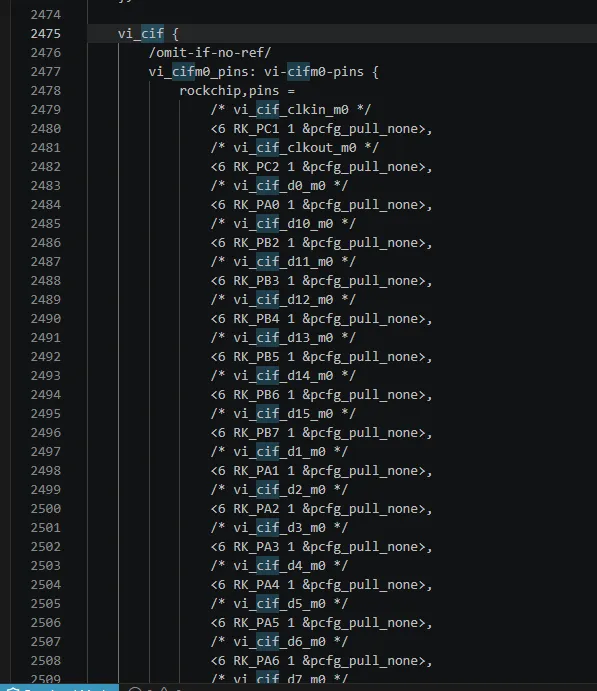

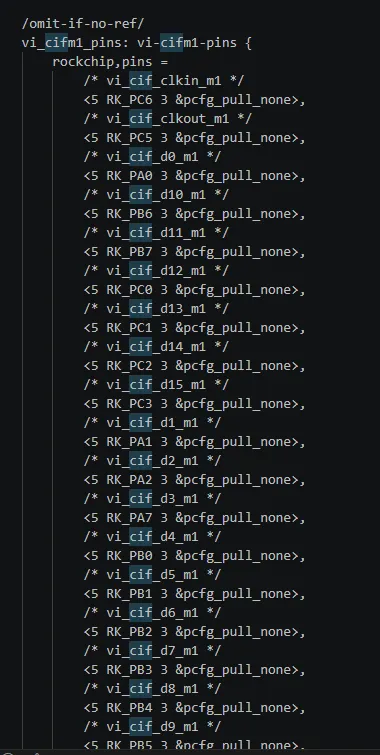

查看pinctrl中rkcif的支持情况，在文件rv1126b-pinctrl.dtsi中查找

这里可以查硬件原理图看看板子上用的是那个

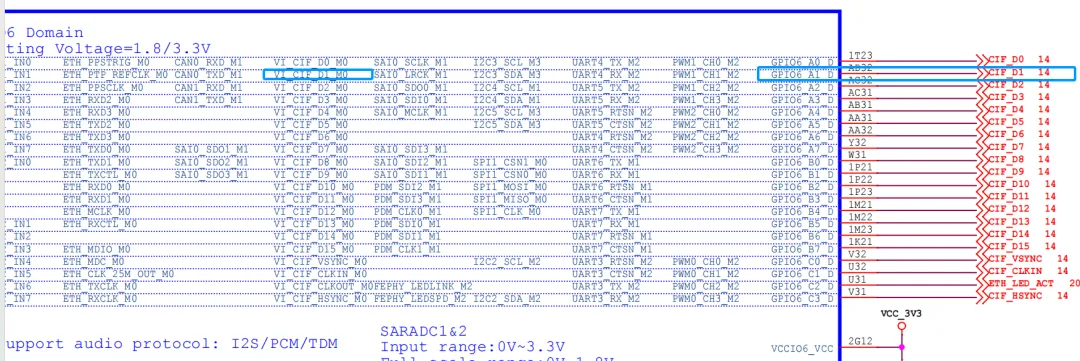

由原理图可知CIF_D1对应的是GPiO6 PA0,pinctrl中rkcif使用的是vi_cifm0_pins

b:在i2c下那个通道挂在确认

从上图可以看出SC233HGS挂在i2c4下

c:数据位，供电，时钟，i2c地址确认

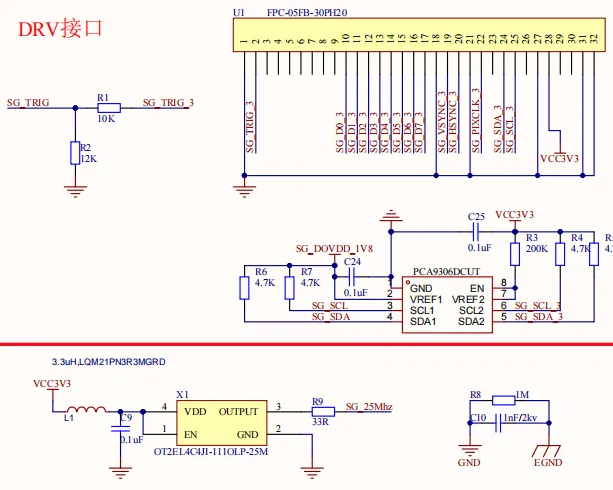

从sensor的原理图

sensor的时钟输入来自sensor板的25M晶振，DVDD(1.5),AVDD(2.8),DOVDD(1.8)来自变压器，只要1126B提供VCC3V3就可以，而且dvp接口中数据是8位数据

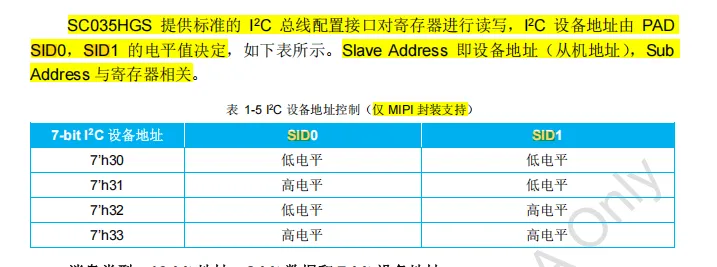

由于在原理图中看不出SID0,SID1未配置，驱动需要试I2C addr,也就是0x30,0x31,0x32,0x33;

3：设备树中添加支持dvp接口的代码

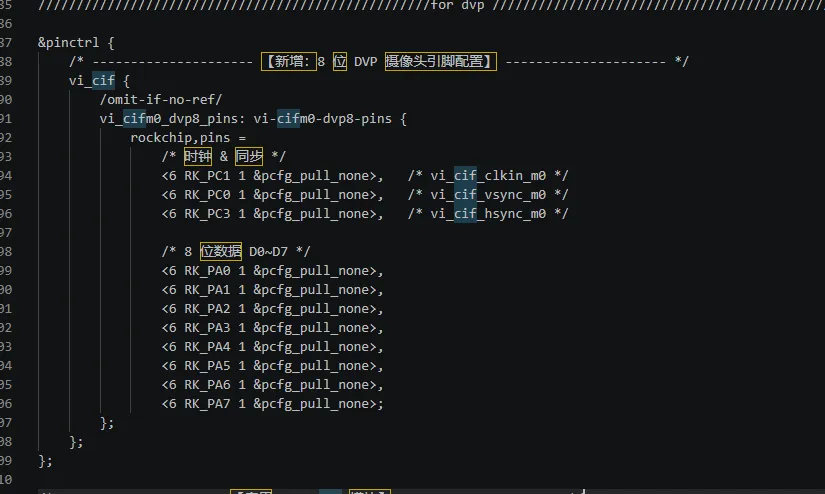

a:覆盖vi_cifm0_pins节点

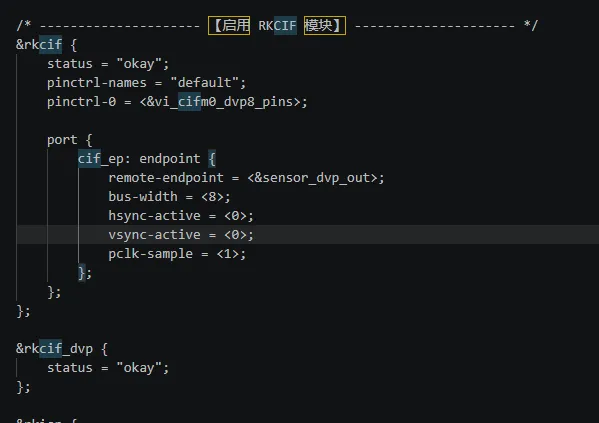

b:启用rkcif和rk_dvp模块

c:i2c4下挂载sc035hgs

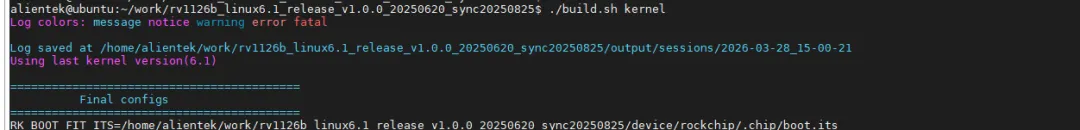

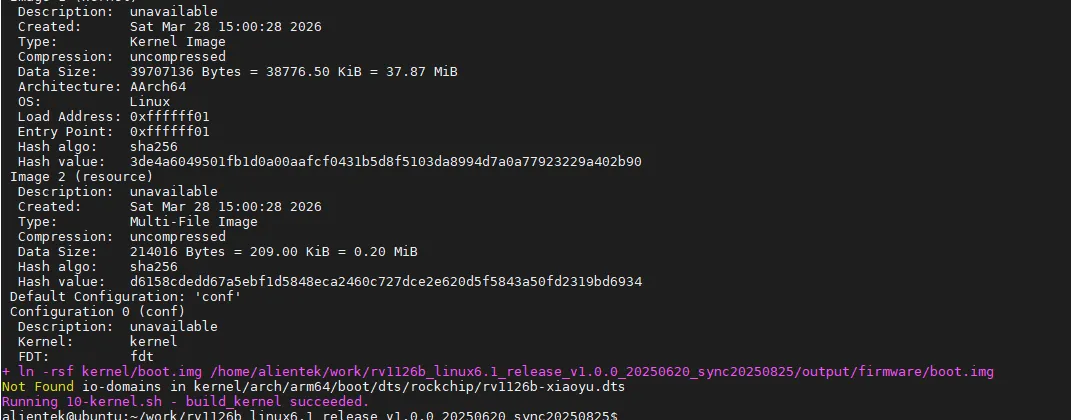

4:保存设备树进行编译
