Python绘图 | 复现顶刊中机器学习SHAP特征重要性交互网络与个性化解释图(包含完整代码)

df = pd.read_csv("./data/train.csv")X = df.iloc[:, 4:]  y = df['Yield'].values  X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

param = {    'max_depth': 6,    'eta': 0.036,    'tree_method': 'hist',    'device': 'cuda'    }n_trees = 500dmat = xgb.DMatrix(X_train, y_train)best_model  = xgb.train(param, dmat, n_trees)

explainer= shap.TreeExplainer(best_model)shap_interaction_values= explainer.shap_interaction_values(X_test)shap_values= explainer.shap_values(X_test)

# 全局绘图风格：矢量PDF可编辑 + Arial字体plt.rcParams['font.family'] = 'Arial'plt.rcParams['pdf.fonttype'] = 42plt.rcParams['ps.fonttype'] = 42# 颜色库COLOR_SCHEMES = {    1: {'nodes': plt.cm.Greens, 'edges': plt.cm.Purples,        'bar_pos': '#d55e5b', 'bar_neg': '#5b85ba', 'scatter_color': '#e0e0e0'},}scheme_index = 1  # 设置要使用的颜色方案（原代码45超出范围，改为1）current_color_scheme = COLOR_SCHEMES.get(scheme_index, COLOR_SCHEMES[1])  # 提取颜色方案# 形状标记库STYLE_SCHEMES = {    1: {'marker': 'o', 'linestyle': '-'},}style_index = 1  # 设置要使用的形状方案current_style_scheme = STYLE_SCHEMES.get(style_index, STYLE_SCHEMES[1])  # 提取形状方案

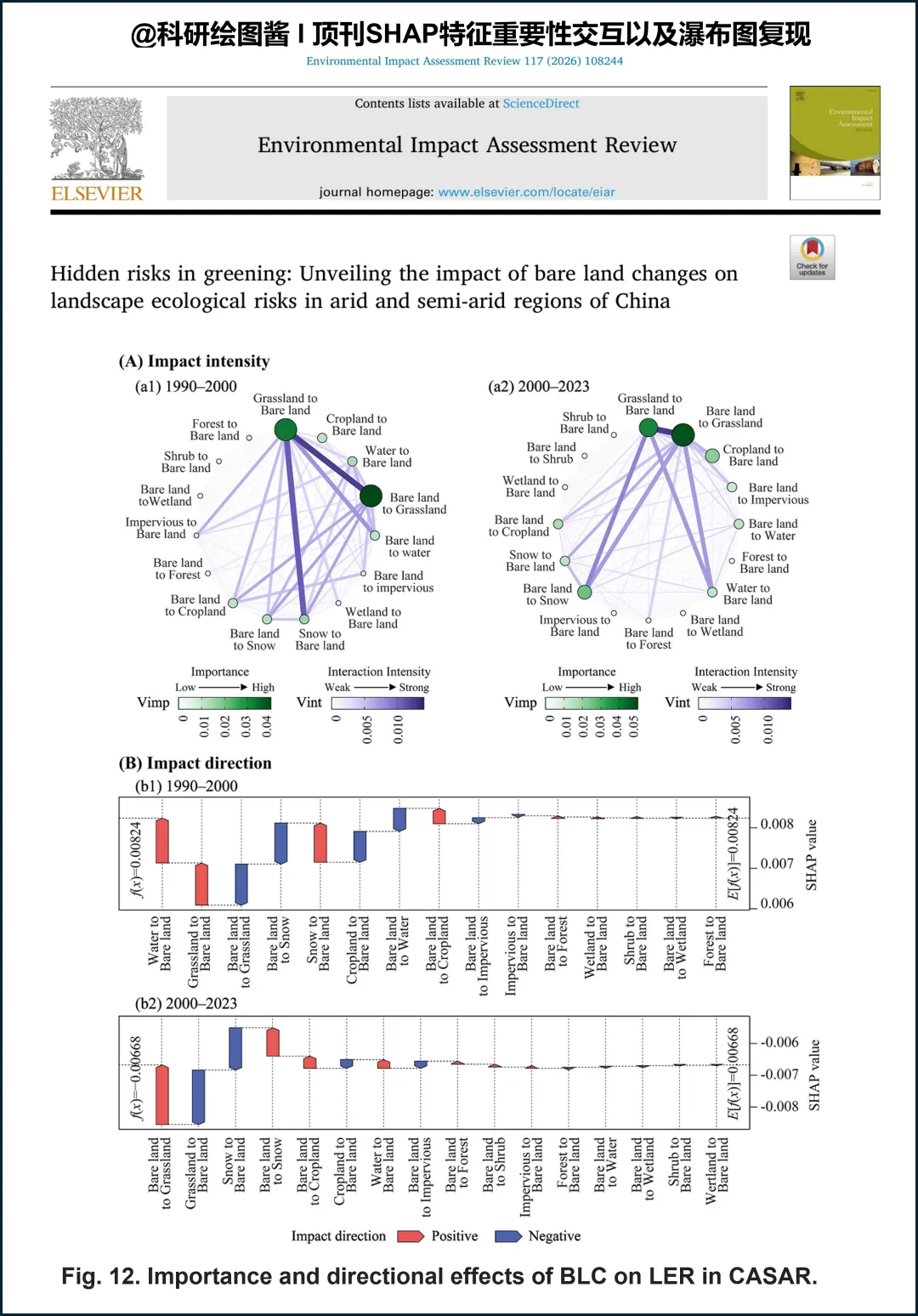

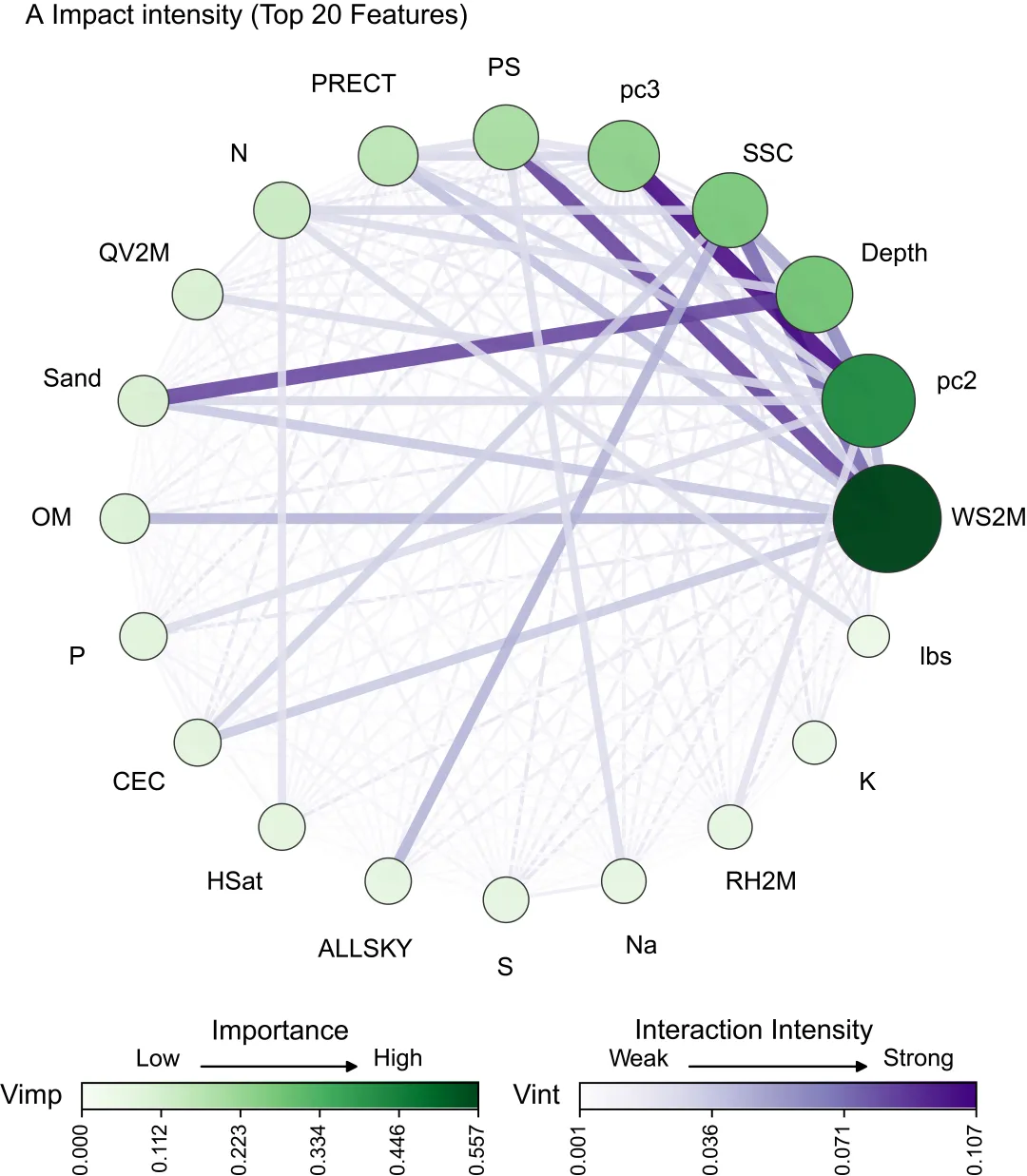

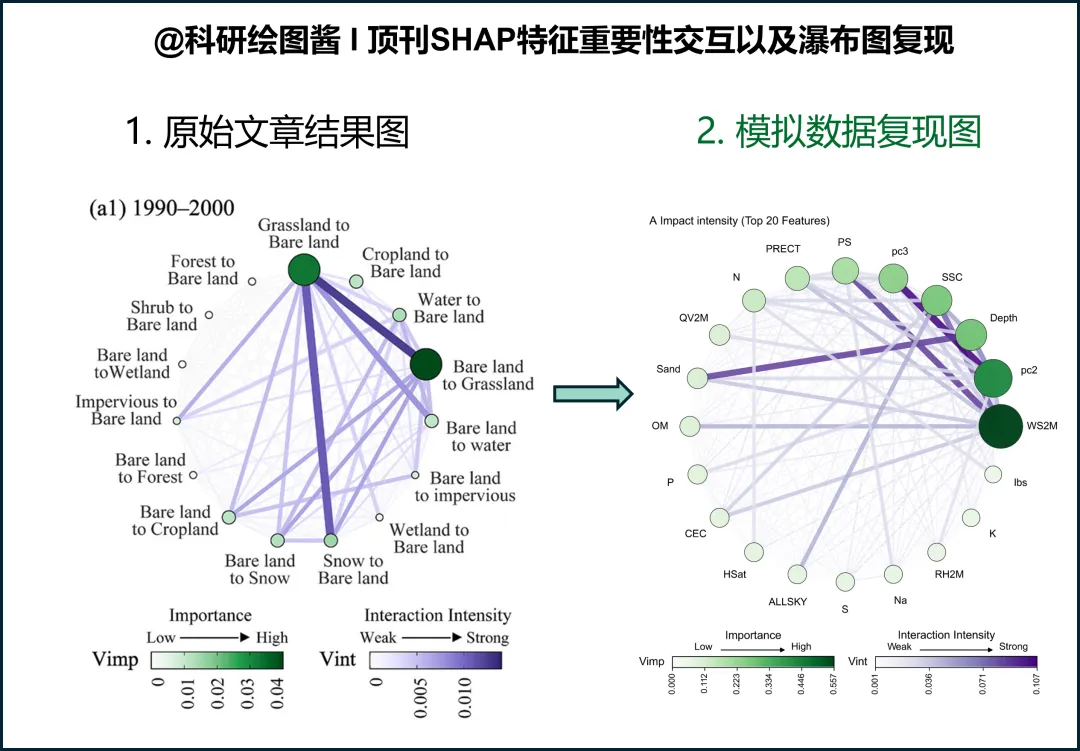

def plot_interaction(    features,    importance,    interaction_matrix,    top_n=None,    node_size_min=220,    node_size_max=2200,    node_size_power=1.15,    edge_width_weak_min=0.5,    edge_width_weak_max=1.1,    edge_width_strong_min=1.6,    edge_width_strong_max=7.6,    edge_highlight_percentile=85,    edge_alpha=0.85,    save_pdf_path=None,):    # 如果指定了top_n，只选择最重要的特征    if top_n is not None and top_n < len(features):        # 先取前top_n，再按重要性从高到低排序，便于阅读        sorted_indices = np.argsort(importance)[-top_n:][::-1]        features = [features[i] for i in sorted_indices]        importance = importance[sorted_indices]        interaction_matrix = interaction_matrix[np.ix_(sorted_indices, sorted_indices)]    cmap_nodes = current_color_scheme['nodes']  # 节点颜色映射    cmap_edges = current_color_scheme['edges']  # 边颜色映射    node_marker = current_style_scheme['marker']  # 节点的标记形状    edge_linestyle = current_style_scheme['linestyle']  # 线条样式    # 创建画布    fig, ax = plt.subplots(figsize=(12, 10), subplot_kw={'aspect': 'equal'})    n_features = len(features)  # 特征总数量    # 创建一个 NetworkX 图对象    G = nx.Graph()    G.add_nodes_from(features)  # 向图中添加节点    pos = nx.circular_layout(G)  # 生成节点的环形布局坐标    # 标签的坐标（向外偏移）    label_pos = {k: (v[0] * 1.18, v[1] * 1.18) for k, v in pos.items()}    # 归一化（真实值映射：Vimp/Vint 与“实际绘制边”一一对应）    max_imp = float(np.max(importance)) if np.max(importance) > 0 else 1.0    # 只统计将被绘制的边强度（上三角、非对角）    pair_interactions = []    for i in range(n_features):        for j in range(i + 1, n_features):            v = (interaction_matrix[i, j] + interaction_matrix[j, i]) / 2            if v > 0:                pair_interactions.append(v)    pair_interactions = np.array(pair_interactions, dtype=float)    if pair_interactions.size > 0:        edge_vmin = float(np.min(pair_interactions))        edge_vmax = float(np.max(pair_interactions))        if edge_vmax <= edge_vmin:            edge_vmax = edge_vmin + 1e-12    else:        edge_vmin, edge_vmax = 0.0, 1.0    max_interaction = edge_vmax    norm_nodes = mcolors.Normalize(vmin=0, vmax=max_imp)    norm_edges = mcolors.Normalize(vmin=edge_vmin, vmax=edge_vmax)    # 计算高强度边阈值（用于加粗高亮）    edge_highlight_percentile = float(np.clip(edge_highlight_percentile, 0, 100))    highlight_threshold = (        np.percentile(pair_interactions, edge_highlight_percentile)        if pair_interactions.size > 0 else 0    )    # 参数安全处理    node_size_min = max(float(node_size_min), 1.0)    node_size_max = max(float(node_size_max), node_size_min)    node_size_power = max(float(node_size_power), 0.01)    edge_width_weak_min = max(float(edge_width_weak_min), 0.01)    edge_width_weak_max = max(float(edge_width_weak_max), edge_width_weak_min)    edge_width_strong_min = max(float(edge_width_strong_min), 0.01)    edge_width_strong_max = max(float(edge_width_strong_max), edge_width_strong_min)    edge_alpha = float(np.clip(edge_alpha, 0, 1))    # 节点颜色和大小    node_colors = []    node_sizes = []    for i in range(n_features):        node_colors.append(cmap_nodes(norm_nodes(importance[i])))        # 节点大小可控：最小值 + 缩放范围 * (标准化重要性^指数)        size = node_size_min + (node_size_max - node_size_min) * (importance[i] / max_imp) ** node_size_power        node_sizes.append(size)    # 绘制所有弱交互边（浅色细线）    weak_edges = []    weak_edge_colors = []    weak_edge_widths = []    strong_edges = []    strong_edge_colors = []    strong_edge_widths = []    ##TODO：篇幅问题此处没有完全展示代码，需要定义节点循环    # 绘制节点（实心绿、少量白心）    nx.draw_networkx_nodes(        G, pos, node_color=node_colors, node_size=node_sizes, ax=ax,        alpha=0.98, node_shape=node_marker, linewidths=0.6, edgecolors='#2f2f2f'    )    # 绘制节点标签    nx.draw_networkx_labels(G, label_pos, font_size=11, font_weight='bold', ax=ax, font_family='serif')    # 设置图形属性    ax.axis('off')    ax.set_xlim(-1.55, 1.55)    ax.set_ylim(-1.65, 1.55)    # 设置标题    title_text = 'Impact intensity'    if top_n is not None:        title_text += f' (Top {top_n} Features)'    plt.title(title_text, loc='left', fontsize=12,  pad=14, fontfamily='Arial')    # 颜色条与文字（紧贴网络图并缩小，匹配示例）    sm_node = plt.cm.ScalarMappable(cmap=cmap_nodes, norm=norm_nodes)    sm_node.set_array([])    sm_edge = plt.cm.ScalarMappable(cmap=cmap_edges, norm=norm_edges)    sm_edge.set_array([])    # 节点重要性颜色条（更短、更近）    cax_node = fig.add_axes([0.22, 0.115, 0.20, 0.016])    cbar_node = plt.colorbar(sm_node, cax=cax_node, orientation='horizontal')    cbar_node.set_ticks(np.linspace(0, max_imp, 6))    cbar_node.ax.tick_params(labelsize=9, rotation=90, pad=2)    cbar_node.outline.set_linewidth(0.8)    # 交互强度颜色条（更短、更近）    cax_edge = fig.add_axes([0.58, 0.115, 0.20, 0.016])    cbar_edge = plt.colorbar(sm_edge, cax=cax_edge, orientation='horizontal')    cbar_edge.set_ticks(np.linspace(edge_vmin, max_interaction, 4))    cbar_edge.ax.tick_params(labelsize=9, rotation=90, pad=2)    cbar_edge.outline.set_linewidth(0.8)    # 添加色带标题与箭头文字（按示例：两段词 + 实线箭头）    ax.text(0.32, 0.147, 'Importance', transform=fig.transFigure,            ha='center', va='bottom', fontsize=12, fontfamily='Arial')    ax.text(0.273, 0.131, 'Low', transform=fig.transFigure,            ha='right', va='bottom', fontsize=10.5, fontfamily='serif')    ax.text(0.367, 0.131, 'High', transform=fig.transFigure,            ha='left', va='bottom', fontsize=10.5, fontfamily='serif')    ax.annotate(        '', xy=(0.362, 0.134), xytext=(0.278, 0.134),        xycoords=fig.transFigure, textcoords=fig.transFigure,        arrowprops=dict(arrowstyle='-|>', lw=1.0, color='black', mutation_scale=10)    )    ax.text(0.215, 0.123, 'Vimp', transform=fig.transFigure,            ha='right', va='center', fontsize=12, fontfamily='serif')    ax.text(0.68, 0.147, 'Interaction Intensity', transform=fig.transFigure,            ha='center', va='bottom', fontsize=12, fontfamily='serif')    ax.text(0.628, 0.131, 'Weak', transform=fig.transFigure,            ha='right', va='bottom', fontsize=10.5, fontfamily='serif')    ax.text(0.733, 0.131, 'Strong', transform=fig.transFigure,            ha='left', va='bottom', fontsize=10.5, fontfamily='serif')    ax.annotate(        '', xy=(0.728, 0.134), xytext=(0.633, 0.134),        xycoords=fig.transFigure, textcoords=fig.transFigure,        arrowprops=dict(arrowstyle='-|>', lw=1.0, color='black', mutation_scale=10)    )    ax.text(0.575, 0.123, 'Vint', transform=fig.transFigure,            ha='right', va='center', fontsize=12, fontfamily='serif')    plt.tight_layout(rect=[0.02, 0.18, 0.98, 0.98])    if save_pdf_path is not None:        fig.savefig(save_pdf_path, format='pdf', bbox_inches='tight')    plt.show()    return fig, ax

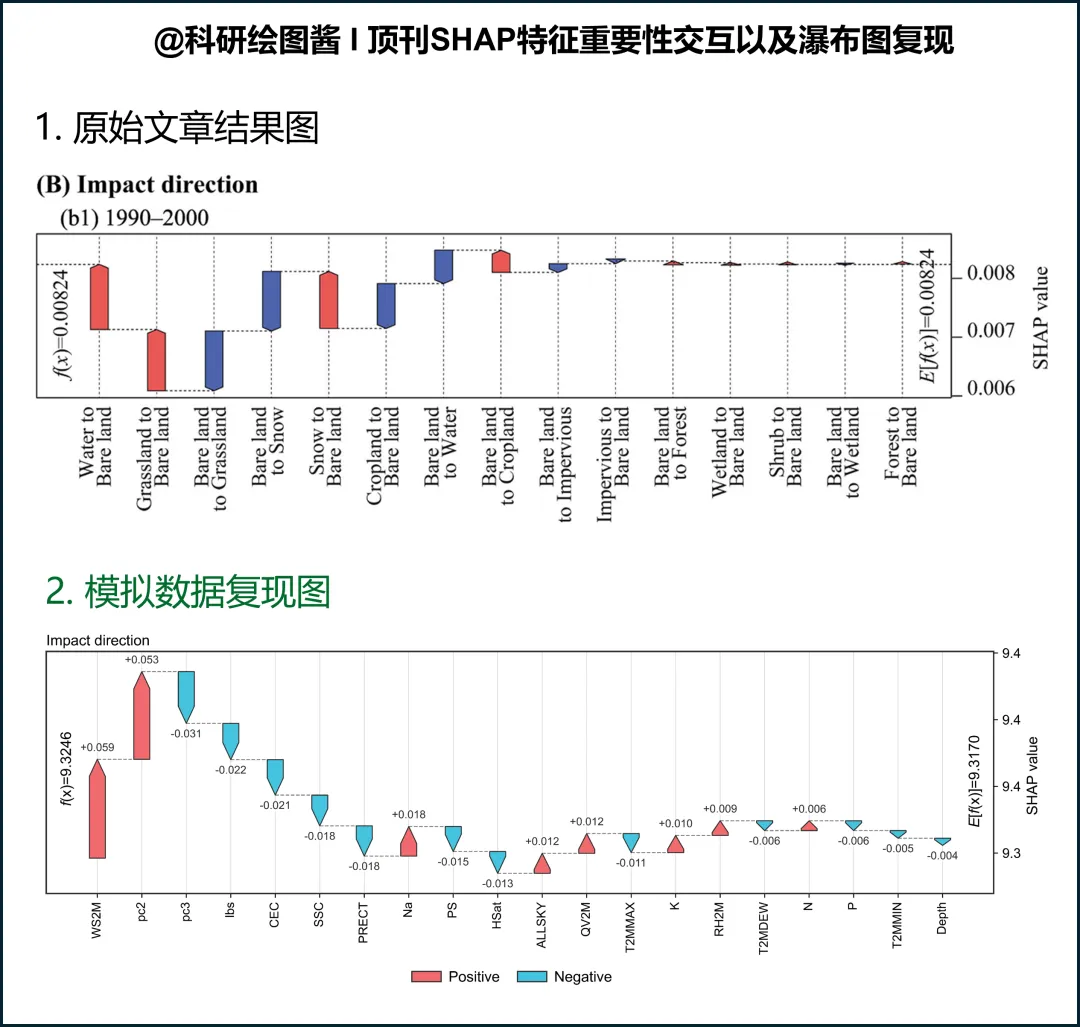

def plot_waterfall(features, shap_values, expected_value,                                   current_color_scheme, top_n=15,                                   save_pdf_path=None,                                   show_contribution_labels=True,                                   contribution_label_fmt='{:+.3f}',                                   contribution_label_fontsize=9):    mean_shap = np.mean(shap_values, axis=0)    sorted_indices = np.argsort(np.abs(mean_shap))[::-1][:top_n]    sorted_features = [features[i] for i in sorted_indices]    shap_vals = mean_shap[sorted_indices]    if isinstance(expected_value, (list, np.ndarray)):        base_value = float(np.array(expected_value).flatten()[0])    else:        base_value = float(expected_value)    starts, ends = [], []    y_curr = base_value    for v in shap_vals:        starts.append(y_curr)        y_curr += v        ends.append(y_curr)    final_value = y_curr    pos_color = '#f1696d'    neg_color = '#44c3df'    fig, ax = plt.subplots(figsize=(13.8, 6.25), dpi=140)    fig.patch.set_facecolor('white')    ax.set_facecolor('white')    x = np.arange(len(sorted_features))    y_all = [base_value] + starts + ends    y_range = max(np.max(y_all) - np.min(y_all), 1e-6)    bar_w = 0.36    tip_h = 0.085 * y_range  # 箭头尖高度（全局基准）    ## TODO: 篇幅原因，代码没有展示完整，此处需要定义循环展示每个特征的贡献值    # 竖向参考线    for xi in x:        ax.axvline(xi, color='#9a9a9a', linestyle='-', linewidth=0.55, alpha=0.4, zorder=1)    y_min, y_max = min(y_all), max(y_all)    y_span = (y_max - y_min) if y_max > y_min else 1.0    pad = 0.10 * y_span    # 预留额外上下空间，确保两侧文本框始终在坐标轴内部    ax.set_ylim(y_min - pad, y_max + pad)    y_low, y_high = ax.get_ylim()    margin = 0.08 * (y_high - y_low)    # 左右说明框：固定纵向居中（不随数据上下漂移）    center_y = (y_low + y_high) / 2.0    fx_y = center_y    ex_y = center_y    ax.set_xticks(x)    ax.set_xticklabels(sorted_features, rotation=90, fontsize=10, fontfamily='Arial')    # 取消左边框刻度（主轴左侧不显示任何刻度线/标签）    ax.tick_params(axis='y', which='both', left=False, labelleft=False, length=0)    ax.set_ylabel('')    ax_right = ax.twinx()    ax_right.set_ylim(ax.get_ylim())    ax_right.set_ylabel('SHAP value', fontsize=13, fontfamily='Arial')    ax_right.tick_params(axis='y', labelsize=11)    ax_right.yaxis.set_major_locator(plt.MaxNLocator(4))    ax_right.yaxis.set_major_formatter(plt.FormatStrFormatter('%.1f'))    for side in ['left', 'right', 'top', 'bottom']:        ax.spines[side].set_linewidth(1.2)        ax.spines[side].set_color('#2f2f2f')    for sp in ax_right.spines.values():        sp.set_visible(False)    # 左右竖排框注：放在边框外，且始终纵向居中    x_left, x_right = ax.get_xlim()    x_span = x_right - x_left    ex_x = x_left - 0.035 * x_span    fx_x = x_right - 0.020 * x_span    box_kw = dict(facecolor='white', edgecolor='#4a4a4a', boxstyle='square,pad=0.25')    ax.text(ex_x, ex_y, f'E[f(x)]={base_value:.4f}',            rotation=90, va='center', ha='center', fontsize=12, fontfamily='Arial',            bbox=box_kw, clip_on=False)    ax.text(fx_x, fx_y, f'f(x)={final_value:.4f}',            rotation=90, va='center', ha='center', fontsize=12, fontfamily='Arial',            bbox=box_kw, clip_on=True)    ax.set_title('Impact direction', loc='left', fontsize=20, fontfamily='Arial', pad=4)    legend_elements = [        patches.Patch(facecolor=pos_color, edgecolor='#2f2f2f', label='Positive'),        patches.Patch(facecolor=neg_color, edgecolor='#2f2f2f', label='Negative')    ]    legend_y = -0.46    label_fs = 16    # 先放“Impact direction”文字，再让图例紧跟其后，保证三者同一水平线且字号一致    impact_x = 0.42    ax.legend(        handles=legend_elements,        ncol=2,        loc='upper left',        bbox_to_anchor=(impact_x + 0.01, legend_y),        frameon=False,        fontsize=label_fs,        columnspacing=1.2,        handletextpad=0.5,        borderaxespad=0.0,        prop={'family': 'Arial'}    )    plt.subplots_adjust(bottom=0.44, left=0.10, right=0.88, top=0.88)    if save_pdf_path is not None:        fig.savefig(save_pdf_path, format='pdf', bbox_inches='tight')    plt.show()    return fig, ax

if __name__ == "__main__":    # 输出目录（CSV 与 PDF）    output_dir = './outputs'    os.makedirs(output_dir, exist_ok=True)    # 特征名称    features = X.columns.tolist()    # 统一处理shap_values（某些场景下可能返回list）    shap_values_arr = shap_values[0] if isinstance(shap_values, list) else shap_values    # 统一处理交互值（某些场景下可能返回list）    shap_interaction_arr = shap_interaction_values[0] if isinstance(shap_interaction_values, list) else shap_interaction_values    # 计算一维特征重要性（用于节点大小和颜色）    importance_scaled = np.mean(np.abs(shap_values_arr), axis=0)    # 计算二维平均交互矩阵（用于边）    mean_interaction_matrix = np.mean(np.abs(shap_interaction_arr), axis=0)    # 保存特征重要性排序（CSV）    importance_df = pd.DataFrame({        'feature': features,        'importance': importance_scaled    }).sort_values('importance', ascending=False).reset_index(drop=True)    importance_df.to_csv(        os.path.join(output_dir, 'feature_importance_ranking_all_features.csv'),        index=False,        encoding='utf-8-sig'    )    # 保存两两特征交互值（CSV，上三角去重）    interaction_records = []    for i in range(len(features)):        for j in range(i + 1, len(features)):            interaction_strength = (mean_interaction_matrix[i, j] + mean_interaction_matrix[j, i]) / 2            interaction_records.append({                'feature_1': features[i],                'feature_2': features[j],                'interaction_value': float(interaction_strength)            })    interaction_df = pd.DataFrame(interaction_records).sort_values(        'interaction_value', ascending=False    ).reset_index(drop=True)    interaction_df.to_csv(        os.path.join(output_dir, 'pairwise_feature_interactions_all_features.csv'),        index=False,        encoding='utf-8-sig'    )    # 极简可调参数：仅控制特征数量、节点大小、线条粗细    interaction_plot_params = {        'top_n': 20,                 # 显示前N个特征        'node_size_min': 220,        # 节点最小大小        'node_size_max': 2200,       # 节点最大大小        'edge_width_weak_min': 1.5,  # 线条最细（弱交互）        'edge_width_weak_max': 3.1,  # 线条最粗（弱交互）        'edge_width_strong_min': 2.6,# 线条最细（强交互）        'edge_width_strong_max': 7.6 # 线条最粗（强交互）    }    # 另外导出“当前绘图所选特征”的重要性与交互值，便于逐项核对    top_n = interaction_plot_params.get('top_n', None)    if top_n is not None and top_n < len(features):        selected_idx = np.argsort(importance_scaled)[-top_n:][::-1]    else:        selected_idx = np.arange(len(features))    selected_features = [features[i] for i in selected_idx]    selected_importance = importance_scaled[selected_idx]    selected_importance_df = pd.DataFrame({        'feature': selected_features,        'importance': selected_importance    }).sort_values('importance', ascending=False).reset_index(drop=True)    selected_importance_df.to_csv(        os.path.join(output_dir, 'feature_importance_ranking_for_plot.csv'),        index=False,        encoding='utf-8-sig'    )    # 只用于画图的特征两两交互值（上三角去重）    selected_interaction_matrix = mean_interaction_matrix[np.ix_(selected_idx, selected_idx)]    selected_interaction_records = []    for i in range(len(selected_features)):        for j in range(i + 1, len(selected_features)):            interaction_strength = (selected_interaction_matrix[i, j] + selected_interaction_matrix[j, i]) / 2            selected_interaction_records.append({                'feature_1': selected_features[i],                'feature_2': selected_features[j],                'interaction_value': float(interaction_strength)            })    pd.DataFrame(selected_interaction_records).sort_values(        'interaction_value', ascending=False    ).reset_index(drop=True).to_csv(        os.path.join(output_dir, 'pairwise_feature_interactions_for_plot.csv'),        index=False,        encoding='utf-8-sig'    )    # 调用绘制环形交互图函数并保存矢量PDF    plot_circular_interaction(        features,        importance_scaled,        mean_interaction_matrix,        save_pdf_path=os.path.join(output_dir, 'A_impact_intensity_feature_interaction_network.pdf'),        **interaction_plot_params    )    # 获取模型的基础期望值（模型在整个数据集上的平均预测基准值）    expected_value = explainer.expected_value    # 使用X_train来计算SHAP值    shap_values_train = explainer.shap_values(X_train)    shap_values_train_arr = shap_values_train[0] if isinstance(shap_values_train, list) else shap_values_train    # 调用绘制影响方向瀑布图函数并保存矢量PDF    plot_impact_direction_waterfall(        features,        shap_values_train_arr,        expected_value,        current_color_scheme,        top_n=20,        save_pdf_path=os.path.join(output_dir, 'B_impact_direction_waterfall.pdf')    )

以上内容为原创，转载需声明出处。
