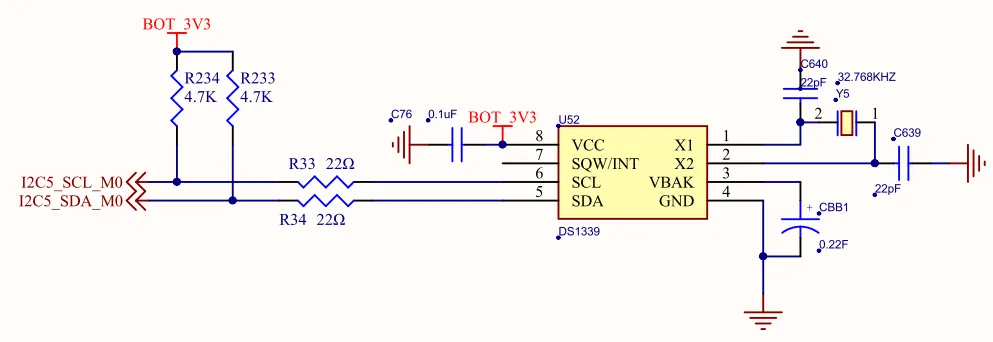

查看原理图
RTC芯片采用的是DS1339芯片，这是达拉斯半导体公司的一款RTC芯片，使用I2C接口。
芯片接在RK3568的I2C5。
Linux内核支持DS1339
检索linux内核是否支持DS1339芯片驱动。
通过搜索可知到，Linux系统内核中已有达拉斯DS1339的驱动，DS13xx这一系列芯片都是使用同一个驱动。
内核参考文档：kernel/Documentation/rtc.txt、kernel/Documentation/devicetree/bindings/rtc/rtc-ds1307.txt
驱动源码位置：kernel/drivers/rtc/rtc-ds1307.c
驱动注册和匹配：
staticconststructof_device_idds1307_of_match[] = {// ... { .compatible = "dallas,ds1339", .data = (void *)ds_1339 },// ...};staticstructi2c_driverds1307_driver = { .driver = { .name = "rtc-ds1307", .of_match_table = of_match_ptr(ds1307_of_match), .pm = &ds1307_pm_ops, }, .probe = ds1307_probe, .remove = ds1307_remove, .id_table = ds1307_id,};module_i2c_driver(ds1307_driver);
配置内核使能配置使能
-> Device Drivers -> Real Time Clock(RTC_CLASS [=y]) -> Dallas/Maxim DS1307/37/38/39/40/41, ST M41T00, EPSON RX-8025, ISL12057(RTC_DRV_DS1307 [=y])
CONFIG_RTC_DRV_DS1307=y
编写设备树节点
&i2c5 { status = "okay"; pinctrl-0 = <&i2c5m0_xfer>; rtc_ds1339: rtc@68 { compatible = "dallas,ds1339"; reg = <0x68>; trickle-resistor-ohms = <2000>; status = "okay";};
pinctrl-0属性：将i2c5对应的引脚配置为i2c功能。
compatible属性：其值必须是dallas,ds1339，否则无法和内核中已有的驱动匹配。
reg属性：ds1339 rtc芯片的i2c地址。
trickle-resistor-ohms 用于配置 RTC 芯片涓流充电电路的限流电阻阻值（单位：欧姆），核心作用是限制对 RTC 备用充电电池的充电电流，防止过充，仅适用于支持涓流充电的 RTC 芯片（如 DS1339），取值需匹配芯片手册要求（如 DS1339 常用 2000/4000/8000 等），无充电需求时可省略或设为 0。
编写配置好设备树节点，重新编译内核。
用户空间访问
# 读取当前时间cat /sys/class/rtc/rtc0/time# 读取日期cat /sys/class/rtc/rtc0/date# 设置时间 (格式: HH:MM:SS)echo "12:34:56" > /sys/class/rtc/rtc0/time# 设置日期 (格式: YYYY-MM-DD)echo "2024-01-01" > /sys/class/rtc/rtc0/date
