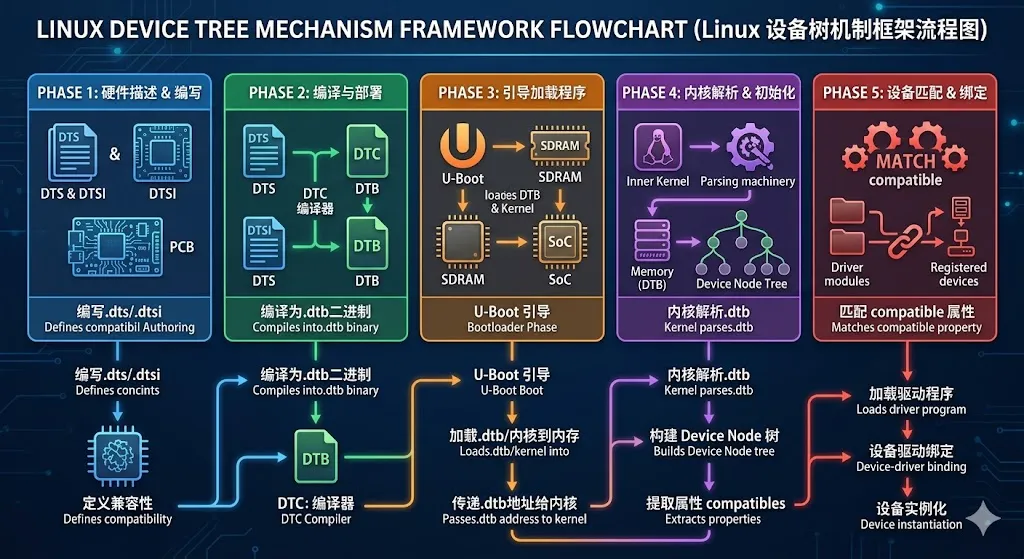

从 DTS 到 Driver Probe,彻底吃透 Linux 板级硬件描述机制,先看一个框架图 在 ARM、RISC-V、PowerPC 以及大量国产化 SoC 平台中,Device Tree(设备树)已经成为 Linux BSP、驱动适配和板级 bring-up 的核心基础设施。很多系统研发工程师日常会改 DTS、排查 probe 失败、修 GPIO 和中断,但如果只停留在“会改节点”的层面,遇到 deferred probe、overlay、phandle 依赖、时钟树和多层 dtsi 继承时就很容易陷入低效排查。
我们从 DTS 源文件 → DTB 装载 → 内核 early boot → OF framework → platform driver probe → 运行时调试 全链路展开。
第一章:为什么 Linux 需要 Device Tree
1.1 从 board file 到硬件描述数据分离
早期 ARM Linux 大量依赖 mach-xxx/board-xxx.c,把 UART 基地址、GPIO 复用、I2C 从设备、PHY 地址、SPI Flash 等板级信息直接写死在内核源码里。这样做的最大问题是:每换一块板子,都要改一次 kernel source 并重新编译,导致 BSP 长期碎片化。Device Tree 的核心价值,就是把板级硬件差异从内核代码中剥离,迁移到外部描述文件,让 kernel image 与具体板型解耦。
旧模式:Board 差异 -> board-xxx.c -> 重新编译 kernel新模式:Board 差异 -> DTS/DTB -> 同一 kernel image
1.2 DTS、DTSI、DTB 的工程分层意义
实际 BSP 很少只用一个 dts,而是 SoC 层、模组层、板级层多层继承:SoC .dtsi 提供控制器节点,board .dts 负责打开状态和挂具体外设。这样 UART、I2C、PCIe、GMAC 等公共资源在 SoC 层统一维护,板级只覆盖差异部分,显著提升可维护性
soc.dtsi | +-- module.dtsi | +-- board.dts
第二章:设备树的数据结构本质
2.1 Node:每个节点都是一个硬件对象
设备树本质是树状 node + property 结构。每个 node 对应一个硬件对象,例如 UART 控制器、I2C 总线、GPIO 控制器、以太网 MAC、PCIe Root Complex。节点名通常采用 name@addr 形式,其中地址与寄存器基址相关。
uart0: serial@ff1a0000 { compatible = "rockchip,rk3568-uart"; reg = <0x0 0xff1a0000 0x0 0x100>; status = "okay";};
流程图:
根节点 / | +-- soc | +-- uart +-- i2c +-- spi
2.2 Property:驱动初始化的静态数据库
驱动 probe 时几乎所有初始化参数都来自 property:reg 提供寄存器地址,interrupts 提供 IRQ,clocks 提供时钟输入,gpios 提供控制线,phy-handle 建立 MAC 与 PHY 关联。本质上,DTS 就是驱动初始化的静态配置数据库。
Property | +-- reg -> ioremap +-- interrupts -> request_irq +-- clocks -> clk_get +-- gpios -> gpiod_get
第三章:Bootloader 如何把 DTB 交给 Linux
3.1 从 U-Boot 到内核 early boot 的传递链路
BootROM 先启动 Bootloader,U-Boot 再加载 kernel image 和 dtb 文件,随后通过 booti/bootm 把 dtb 地址传递给内核。ARM64 平台通常通过 x0 寄存器传递 FDT 地址,kernel 在 early boot 阶段解析。
ROM | vU-Boot | +--> load Image | +--> load xxx.dtb | vbooti | vKernel start
3.2 FDT 到内核 OF 树对象的展开
DTB 在启动阶段仍是 Flattened Device Tree(二进制扁平结构),内核通过 early_init_dt_scan() 扫描内存、chosen、bootargs、reserved-memory 等关键节点,随后构建 OF(Open Firmware)节点对象树,为后续 platform device 创建提供基础。
DTB blob | vearly_init_dt_scan() | vunflatten_device_tree() | vstruct device_node tree
第四章:compatible 如何驱动 probe
4.1 从 DT node 到 platform_device
很多人以为 DTS 节点存在,驱动就会自动 probe,实际上中间还隔着完整 OF 创建设备链路。内核通过 of_platform_populate() 遍历总线节点,把符合条件的 node 转成 platform_device。只有设备对象创建成功,才会进入 driver match。
DT node | vof_platform_populate | vplatform_device
4.2 compatible 匹配驱动的核心机制
驱动中的 of_match_table 定义兼容字符串列表,platform bus 在 platform_match() 中调用 of_match_device() 完成匹配。一旦 compatible 对上,内核就会进入 probe。
static const struct of_device_id xxx_of_match[] = { { .compatible = "vendor,dev" }, {}};
compatible string | vof_match_device() | vdriver probe()
第五章:phandle、时钟、中断和 GPIO 依赖
5.1 phandle 如何串起硬件依赖关系
设备树强大的地方,不是单节点描述,而是节点间引用关系。phandle 允许一个节点引用另一个节点,例如 MAC 引用 PHY、LCD 引用背光、设备引用 regulator。它本质上是树节点之间的静态依赖图。
ethernet node | +--> phy-handle ---> phy node | +--> clocks -------> clk node
5.2 中断、GPIO、时钟树的传递链路
驱动里常见问题不是 compatible 不匹配,而是依赖资源读取失败。例如:
任何一个 property 缺失,都可能导致 probe defer。
probe() | +-- parse irq +-- parse clock +-- parse gpio +-- parse pinctrl | vresource ready ?
第六章:Overlay 与动态设备扩展
6.1 为什么 overlay 能动态插入设备
Overlay 的本质是在运行时向现有 OF 树打补丁,新增 node 或修改 property,非常适合 FPGA、可插拔模组、摄像头扩展板等场景。它不是重新加载内核,而是动态修改设备树对象并触发设备创建。
base dtb | +-- overlay.dtbo | vmerge to live tree
6.2 overlay 常见陷阱
overlay 最常见问题包括:target path 错误、phandle 冲突、fragment 覆盖错误、资源重复申请。尤其 GPIO 和 regulator 节点,若 base tree 已被占用,overlay 插入后很容易导致 probe fail 或资源 busy。
overlay load | vmerge fragment | +-- success -> create device +-- fail -> rollback
第七章:驱动调试与线上排障方法
7.1 DTS 改了为什么驱动没起来
核心排查顺序:
检查 dtb 是否真正被加载
确认 /proc/device-tree 节点存在
核对 compatible
检查 status 是否 okay
查看 dmesg 是否 deferred probe
检查 clocks / irq / gpio 依赖
节点不存在? -> dtb 未生效节点存在但未 probe? -> compatible / statusprobe defer? -> clock gpio irq dependency
7.2 工程级高效排障方法论
成熟 BSP 团队不会只靠“改 DTS 试试看”,而是建立标准化排查路径:
最终目标不是会写节点,而是建立 从 DTS 到驱动资源链路的完整心智模型。这样无论是ARM、飞腾、瑞芯微、NXP 还是 Marvell 平台 BSP,效率都会明显提升。
最后设备设备树的
总流程图:
DTS -> DTC -> DTB -> U-Boot load -> Kernel early scan -> OF tree -> platform_device -> compatible match -> probe -> parse irq/clk/gpio -> driver ready
