破解ANSYS报告导出难题!这套Python+Word方案让你的ANSYS仿真报告专业度直接拉满

大家好，我是小郭老师，硕士毕业于中科院，专注于运用 Python 深度集成 ANSYS 进行工程数值计算与仿真自动化开发，精通基于 Python 实现 ANSYS Workbench 众多模块的全流程脚本驱动，并具备将复杂仿真流程封装为高效、可复用软件工具的专业能力。

你是不是也遇到过这样的情况？

好不容易跑完了一个复杂的ANSYS仿真，本想用ANSYS自带的Report功能快速生成分析报告，结果——图片显示不了、格式乱七八糟、还混夹着一大堆无用的参数表。最气人的是，每次修改模型后又得重新折腾一遍Report的各种设置，效率低到让人想直接手动拼图片和文字。

其实，你不必受这个罪。  与其被ANSYS Report的bug和冗余信息折磨，不如直接用Python调用Word COM接口，用几十行代码自动生成专业、定制化的仿真分析报告——包含几何模型、网格划分、结果云图，甚至数据表格，全部自动排版进Word文档，几分钟搞定，还能百分百按你的想法来。

今天小郭老师就教大家这套硬核二次开发技巧：Python + Word COM自动化导出ANSYS仿真报告，代码可直接复用，遇到类似需求改改参数就能用。

一、为什么ANSYS内置Report不好用？

在讲解决方案之前，先诊断一下问题所在——为什么这么多工程师都在吐槽ANSYS Report。

问题1：Bug频出，体验极差

ANSYS Report虽然功能全，但稳定性堪忧。常见的问题包括：

• • 图片导入后突然显示不全，甚至完全不显示
• • 有时候Report生成到一半就卡住，需要强制关闭重启

这些bug不仅浪费时间，还容易在交付报告给客户前出现尴尬的情况。

问题2：信息冗余，查阅困难

ANSYS Report会自动导出所有参数、属性表、求解器日志等，导致报告动辄30~50页，其中真正有价值的可能只有5页。工程师和客户都得翻一大堆无用信息才能找到关键的结果数据，体验极差。

问题3：定制化能力弱

想改一下报告的排版风格？想加个自己的公司logo？想按不同工况生成多个定制化报告？用ANSYS Report的GUI操作方式，效率低得离谱。

实际上，与其被ANSYS Report限制，不如绕过它——直接用Python调用微软Word的COM接口，手动控制报告的每一个细节：想要什么内容就加什么，不要的坚决删除，格式随意调整。

整个思路非常简单：

ANSYS模型 → Python提取数据/截图 → Word自动排版 → 输出专业报告

核心优势：

• • ✅ 零冗余：只导出你需要的内容
• • ✅ 高定制：格式、排版、内容完全可控
• • ✅ 可复用：一份代码模板，改改参数就能适配不同项目
• • ✅ 可扩展：不仅能加图片，还能加表格、数据、甚至动态计算结果

三、Word COM接口核心操作详解（代码参考手册）

在看完整的ANSYS脚本之前，我们先把Word COM接口的常用操作拆解开，这样你后续也能灵活应对其他Word导出场景。

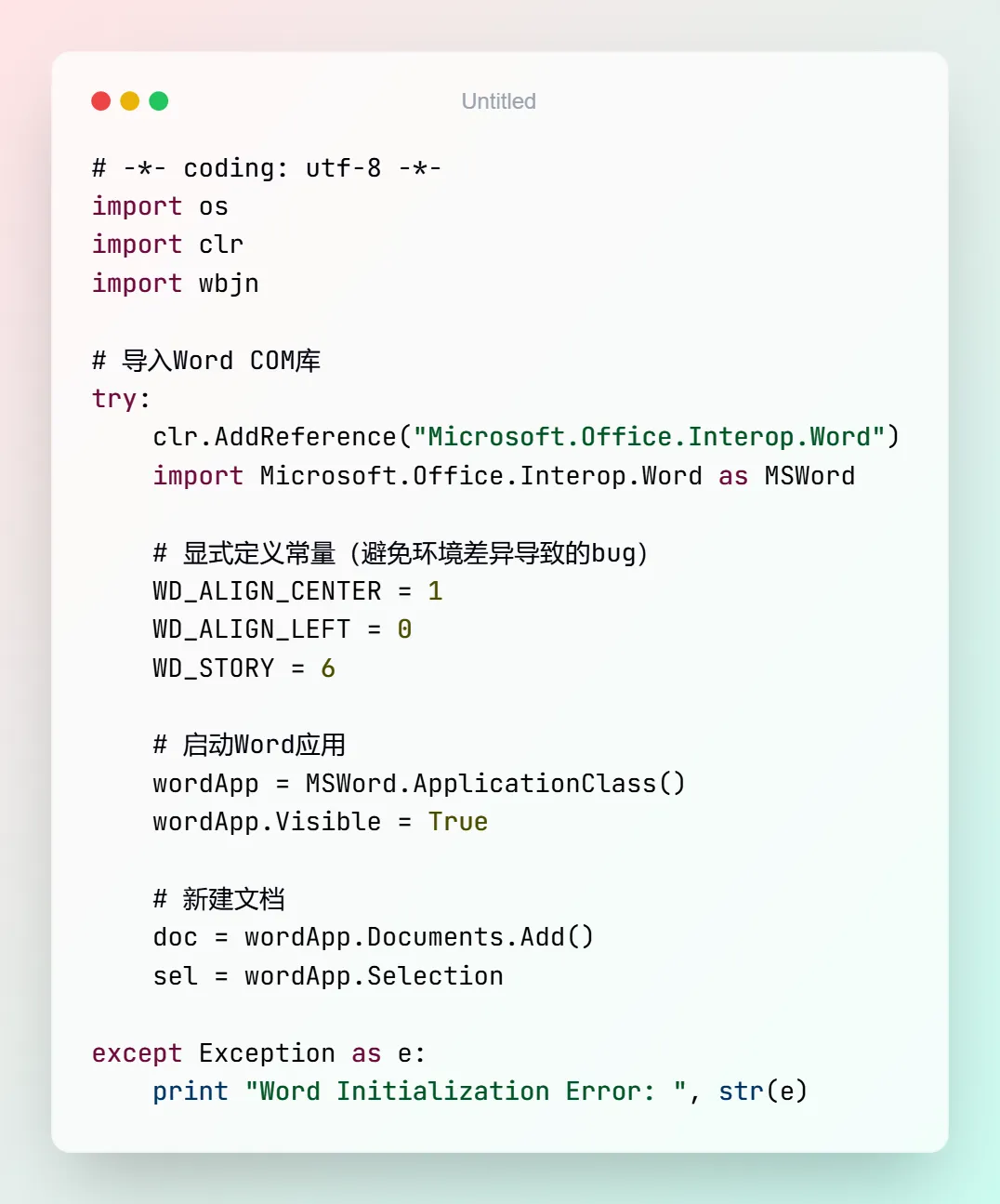

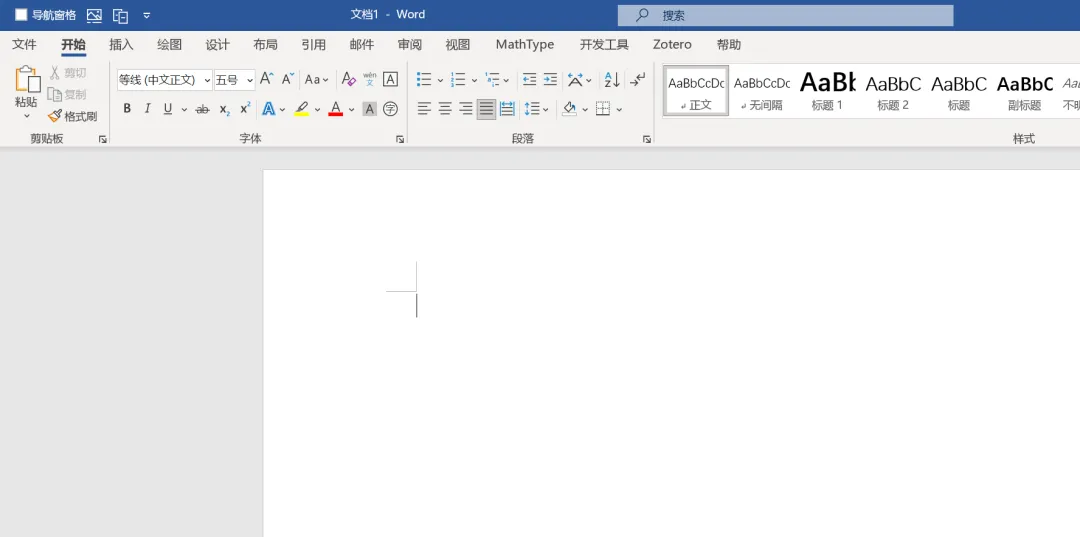

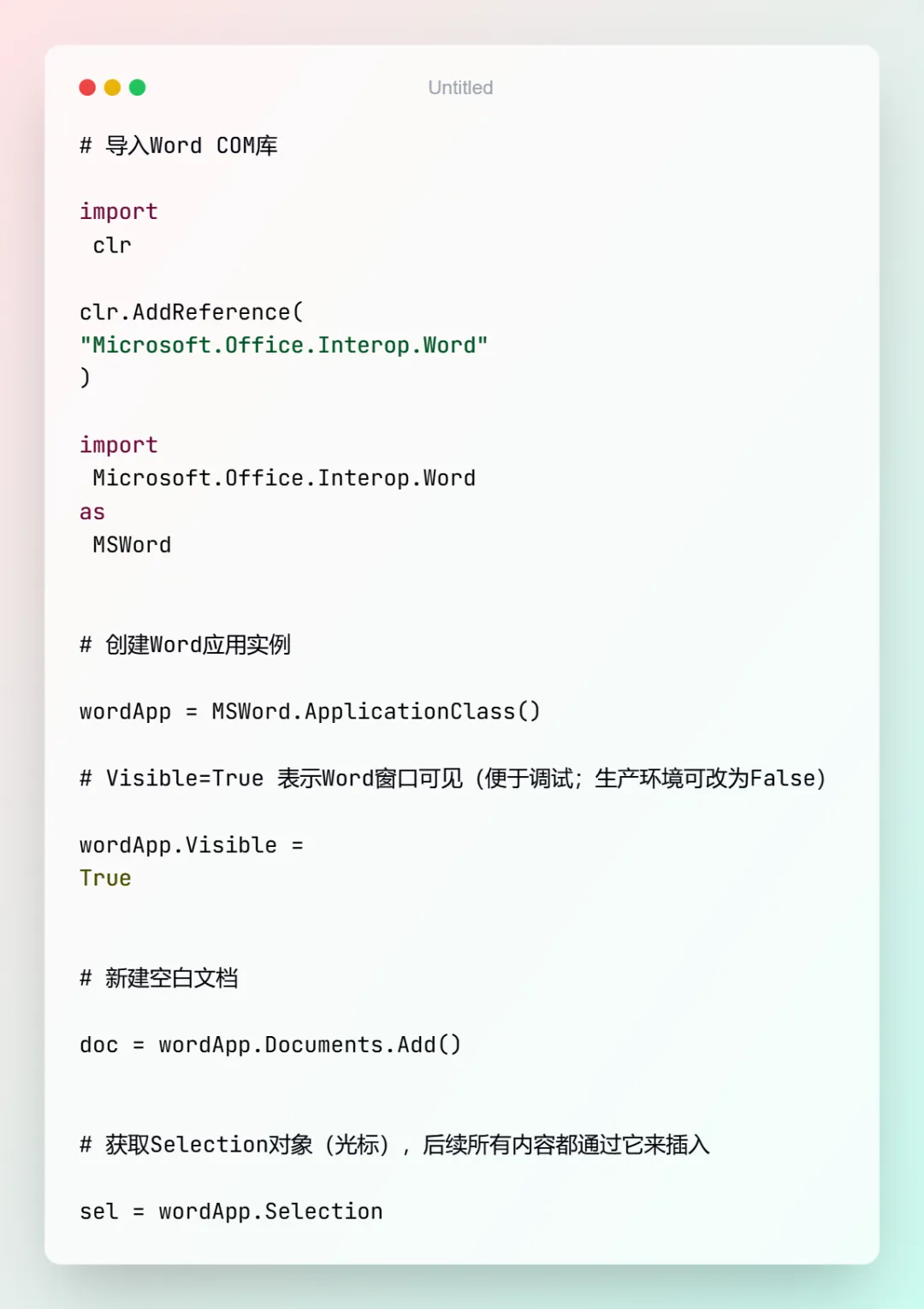

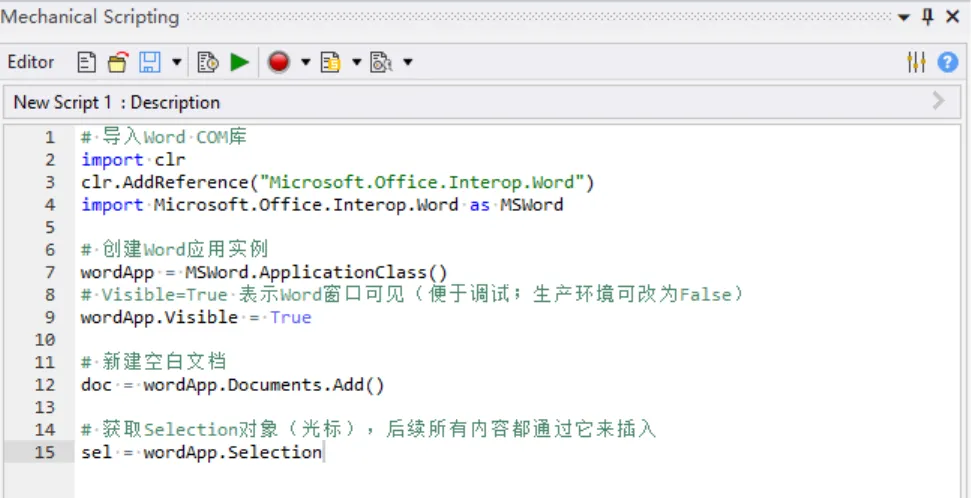

3.1 Word应用初始化与文档创建

需求：  启动Word应用，新建空白文档

关键概念：

• • ApplicationClass()：启动Word应用，类似手动点开Word图标
• • Documents.Add()：新建文档，相当于Ctrl+N
• • Selection：当前光标位置，是操作Word的核心对象

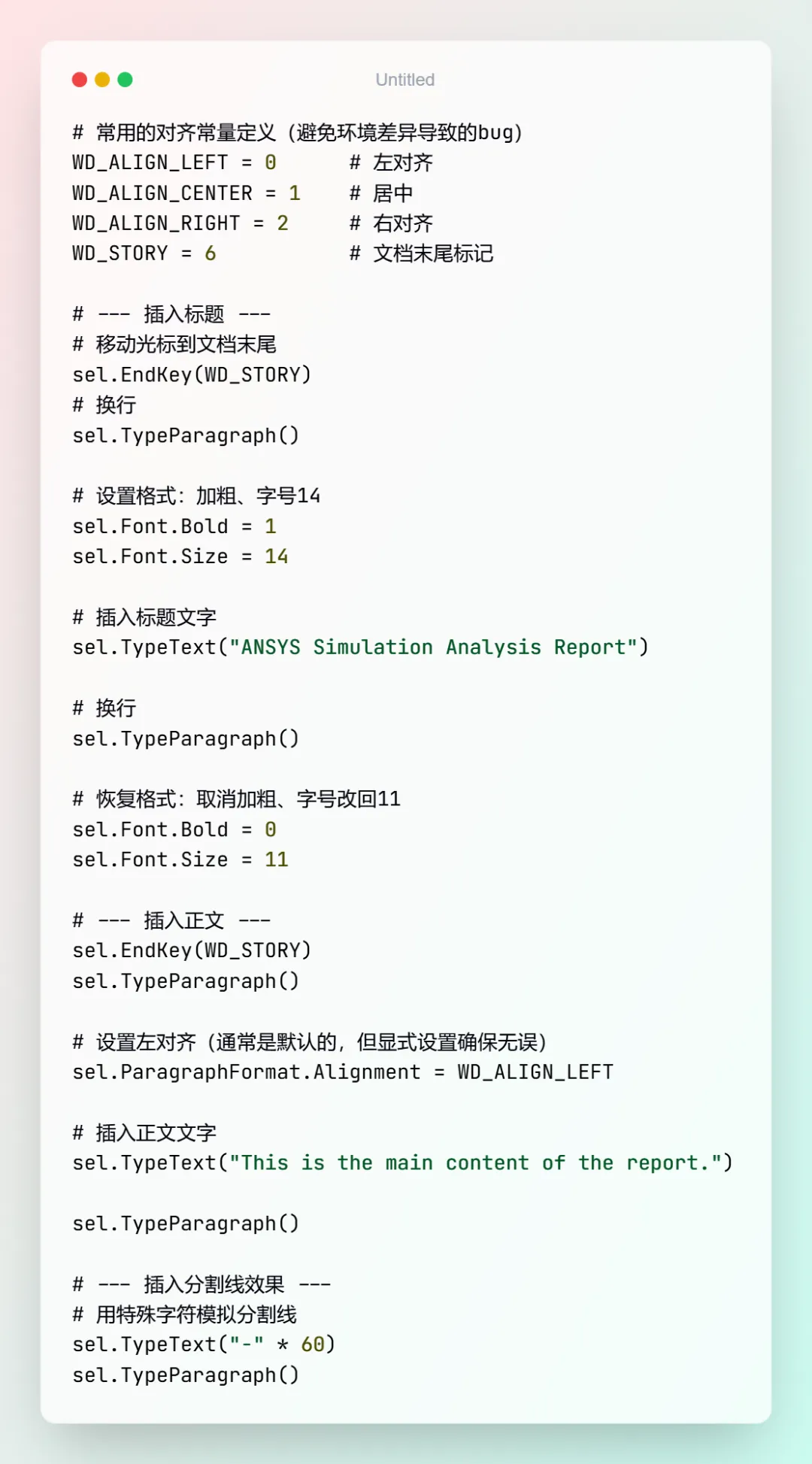

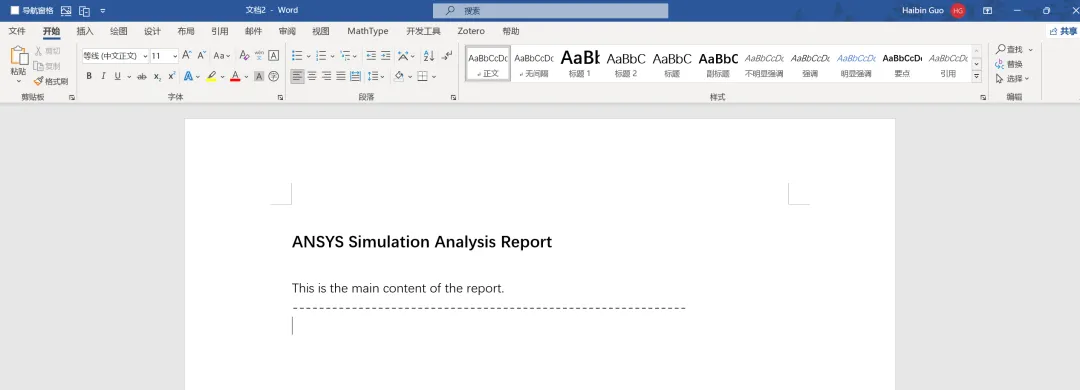

3.2 插入文本与格式控制

需求：  插入标题、正文，并控制字体大小、加粗、对齐等

关键操作解析：

• • sel.EndKey(WD_STORY)：光标立即跳到文档末尾（确保新内容追加在最后）
• • sel.TypeParagraph()：相当于按一次回车键，新起一段
• • sel.Font.Bold = 1/0：1表示加粗，0表示取消加粗
• • sel.Font.Size = 14：字号改为14磅
• • sel.ParagraphFormat.Alignment：控制当前段落的对齐方式

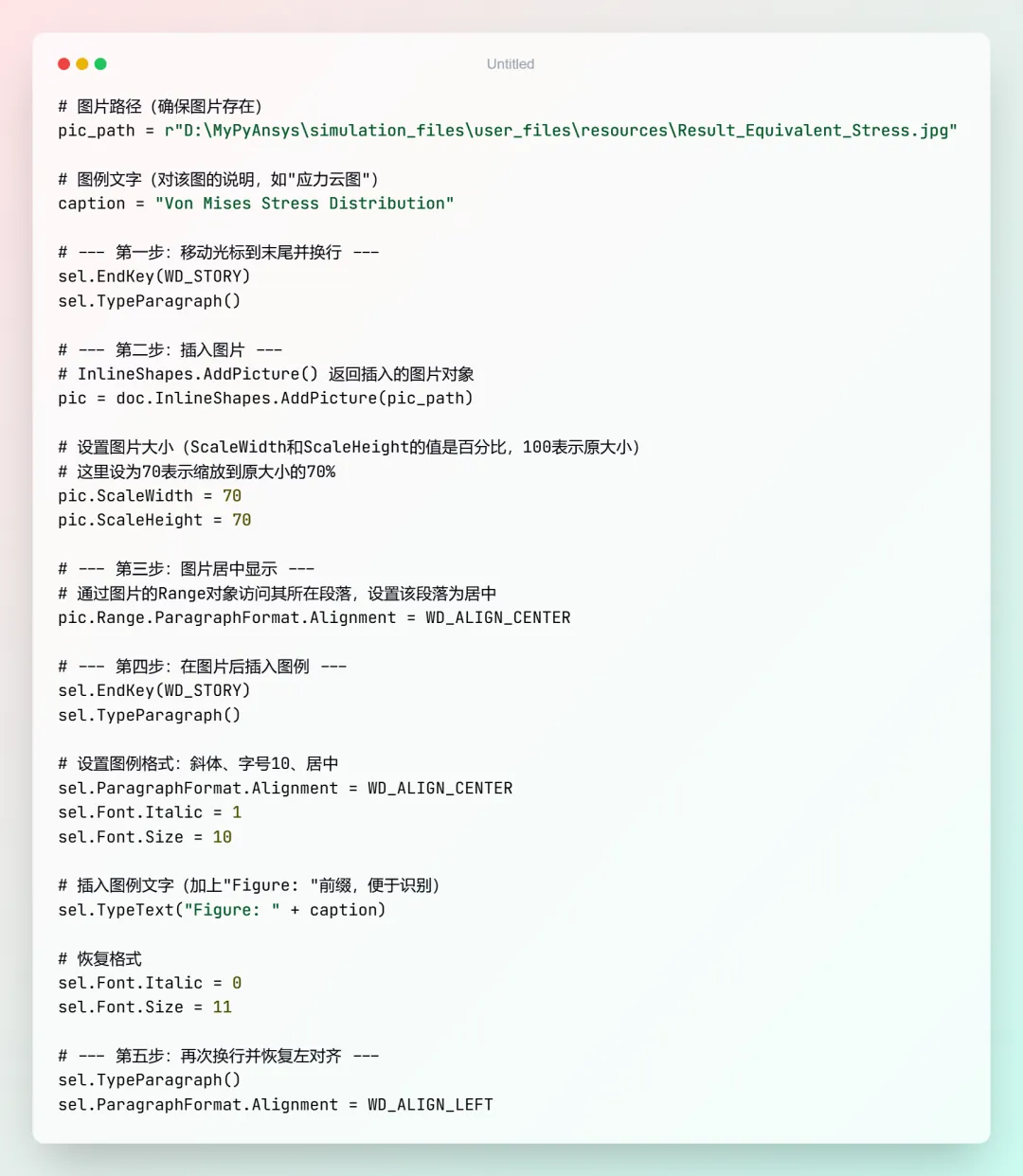

3.3 插入图片与图例

需求：  插入一张ANSYS结果云图，添加图例说明，并设置居中显示

关键操作解析：

• • doc.InlineShapes.AddPicture(pic_path)：在光标位置插入图片，返回图片对象
• • pic.ScaleWidth / pic.ScaleHeight：用百分比缩放图片（100=原大小，70=70%）
• • pic.Range.ParagraphFormat.Alignment：通过其Range对象访问所在段落，再对段落设置对齐
• • sel.Font.Italic = 1/0：1表示斜体，0表示取消斜体

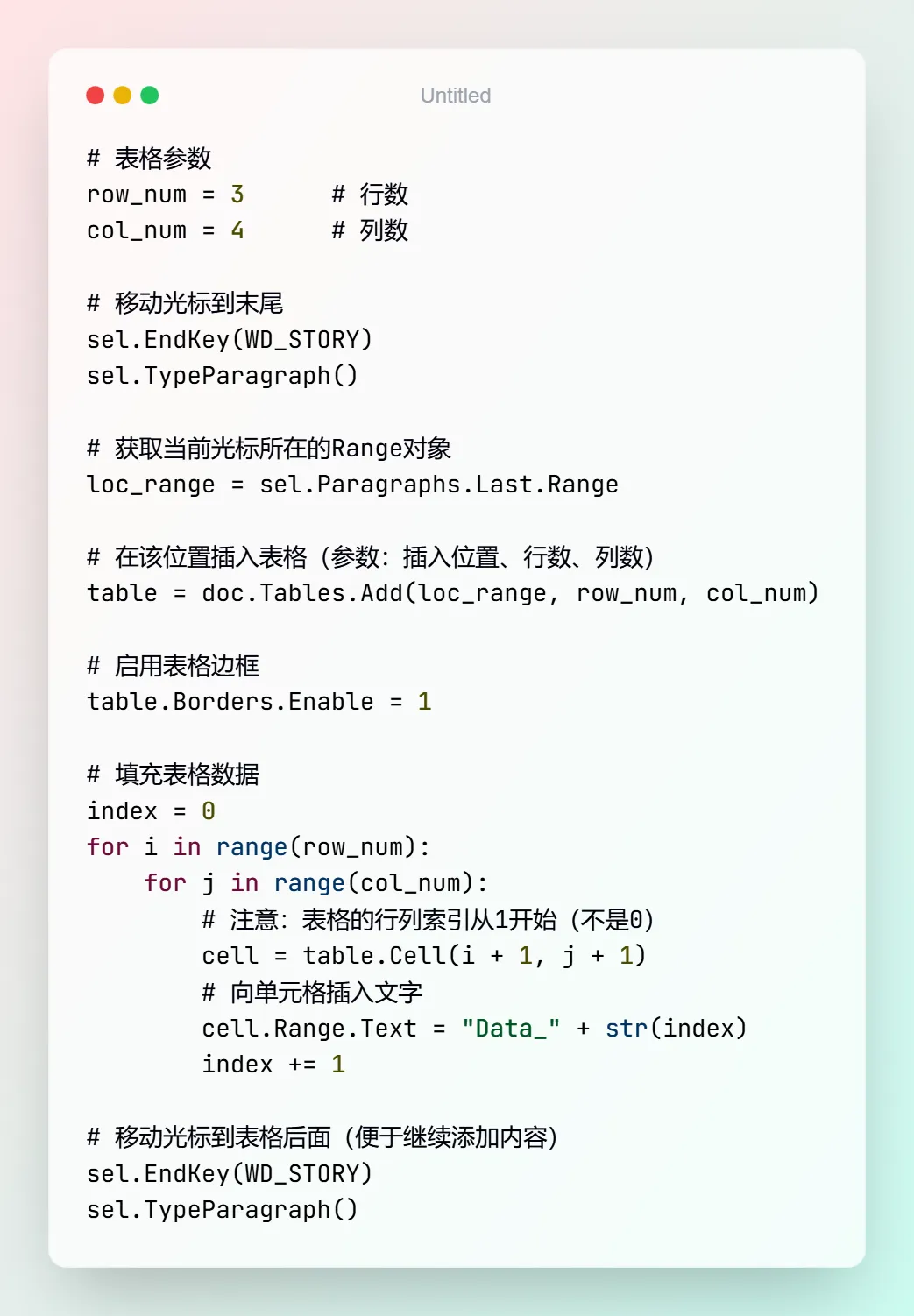

3.4 插入表格

需求：  创建一个3行4列的表格，填入数据，设置边框

关键操作解析：

• • doc.Tables.Add(loc_range, row_num, col_num)：在指定位置创建表格
• • table.Cell(i+1, j+1)：访问表格的单元格（注意索引从1开始）
• • table.Borders.Enable = 1：显示表格边框（0表示不显示）
• • cell.Range.Text：向单元格插入文字

四、ANSYS脚本核心逻辑实战讲解

现在我们用上面学到的Word COM操作，结合ANSYS API，完成一个完整的"自动报告生成"脚本。整个流程分为5大环节：初始化、配置导出对象、遍历循环、图片导出、文件保存。

4.1 Word应用初始化 + 报告头设计

逻辑说明：

• • 显式定义常量是为了防止在某些ANSYS版本中常量值异常导致的错误
• • try-except 块保证即使Word启动失败，脚本也不会直接崩溃

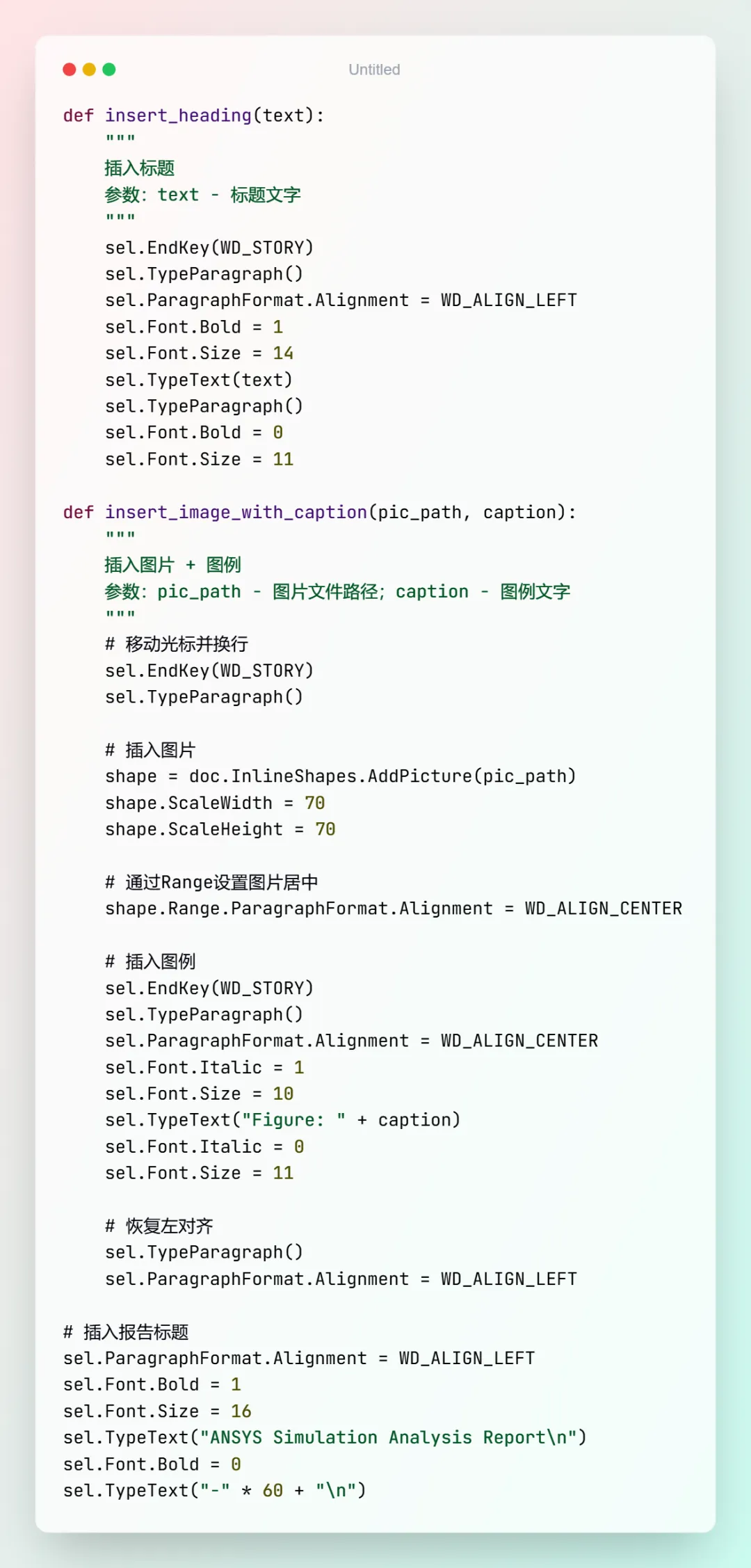

4.2 定义插入函数（复用性强）

既然Word COM操作这么繁琐，我们不妨把常用操作封装成函数，后续调用时直接用函数名，代码更清晰：

函数设计的好处：

• • 避免重复代码，提高可维护性
• • 后续遇到类似需求直接调用，无需重写

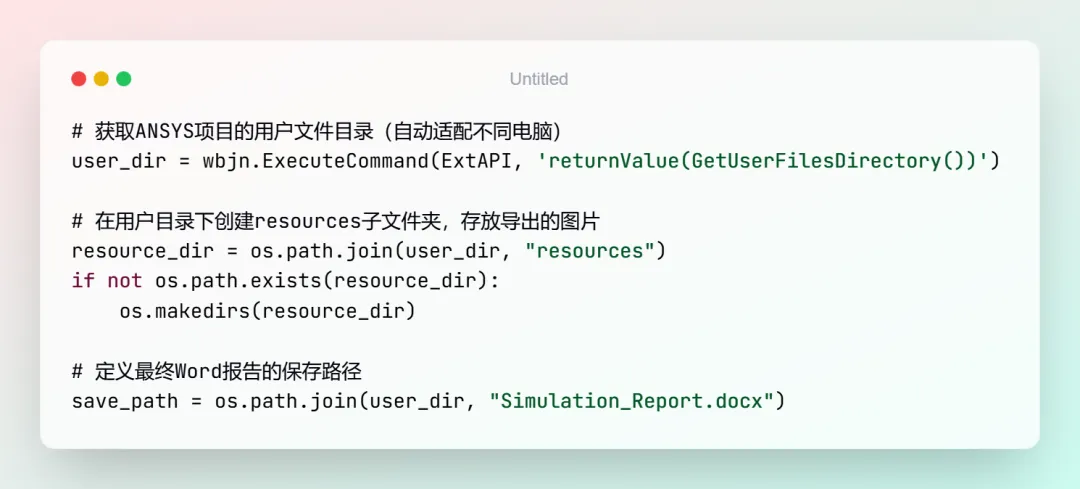

4.3 路径配置 + 资源目录创建

关键点：

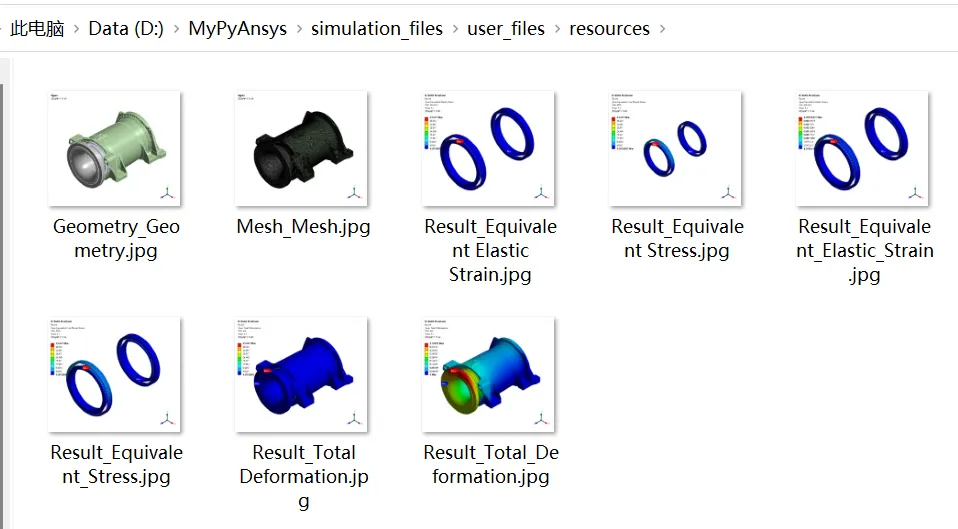

• • GetUserFilesDirectory()：自动获取当前ANSYS项目的工作目录（无需手动指定路径）
• • os.makedirs()：如果目录不存在则自动创建

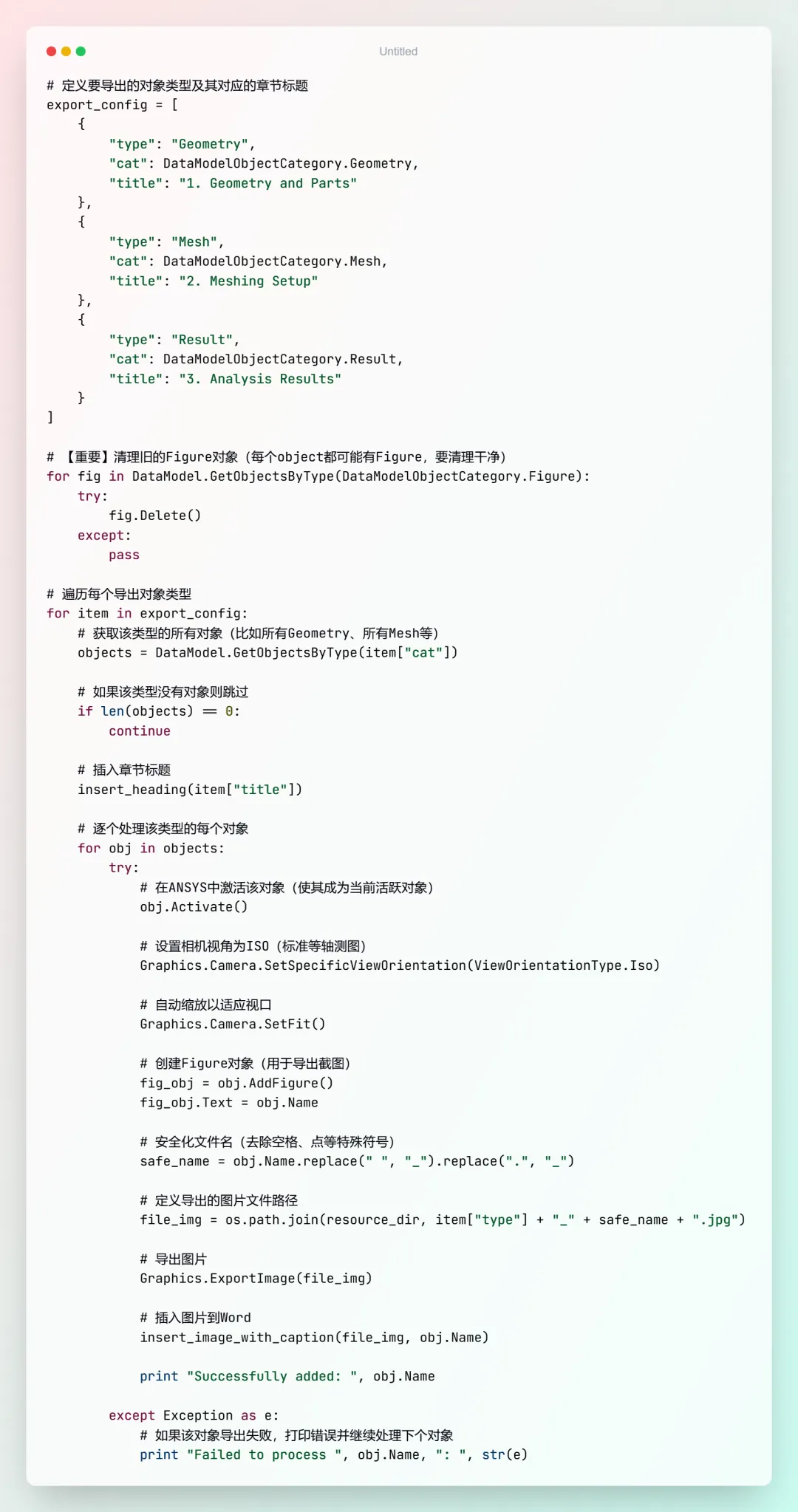

4.4 配置导出对象 + 遍历逻辑

逻辑流程详解：

1. 1. 清理旧Figure：每次脚本运行前，清理掉上一次运行残留的Figure对象，避免累积导致问题
2. 2. 遍历对象类型：按照export_config定义的顺序，逐个处理Geometry、Mesh、Result
3. 3. 激活对象：obj.Activate()使该对象成为当前显示焦点
4. 4. 设置视角：ISO视图是标准的等轴测图，便于查看三维模型全貌
5. 5. 导出截图：Graphics.ExportImage()将当前视口内容导出为图片文件
6. 6. 插入Word：调用之前定义的insert_image_with_caption()函数，自动把图片和图例插入Word

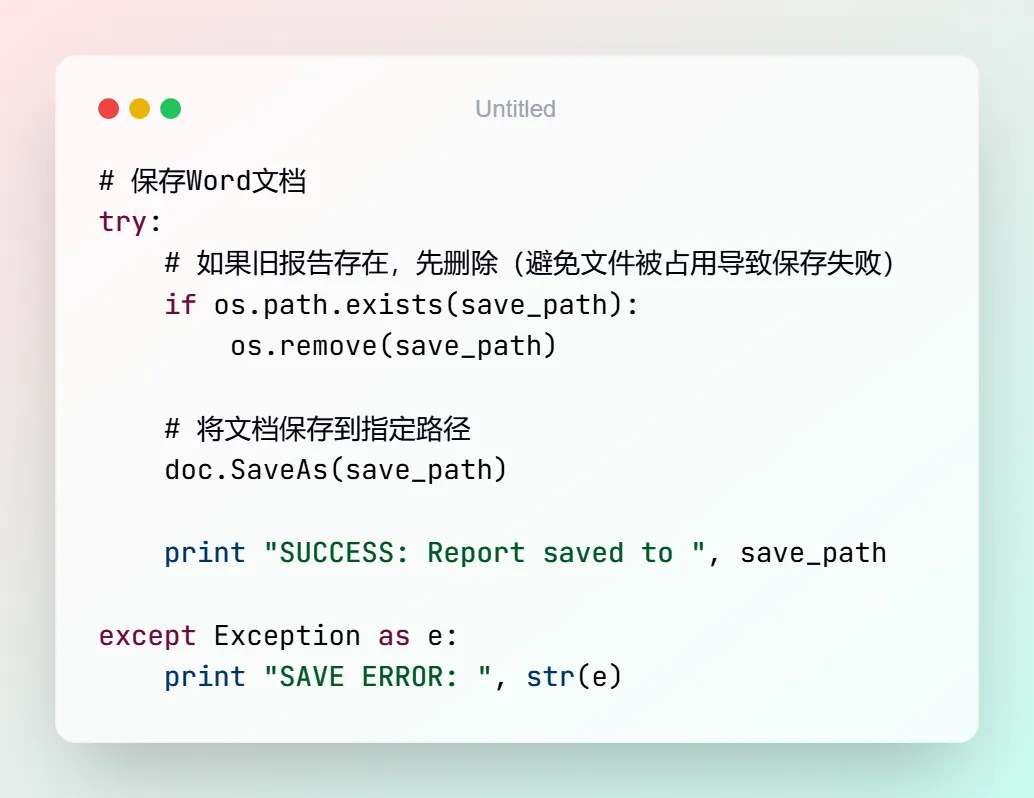

4.5 文件保存 + 异常处理

关键细节：

• • 先删除旧文件可以避免"文件被占用"的报错
• • SaveAs()确保文件以指定的路径和格式保存

五、完整代码 + 运行效果演示

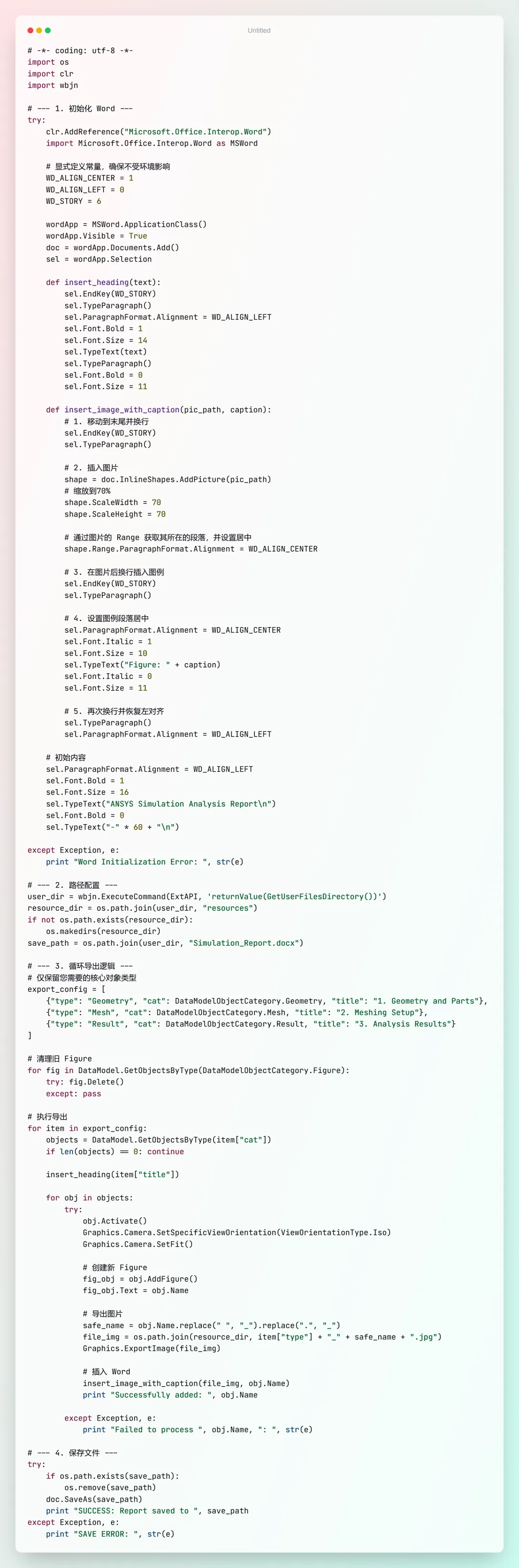

完整代码

这是可以直接复用的完整脚本——复制到ANSYS Mechanical的Scripting窗口即可运行：

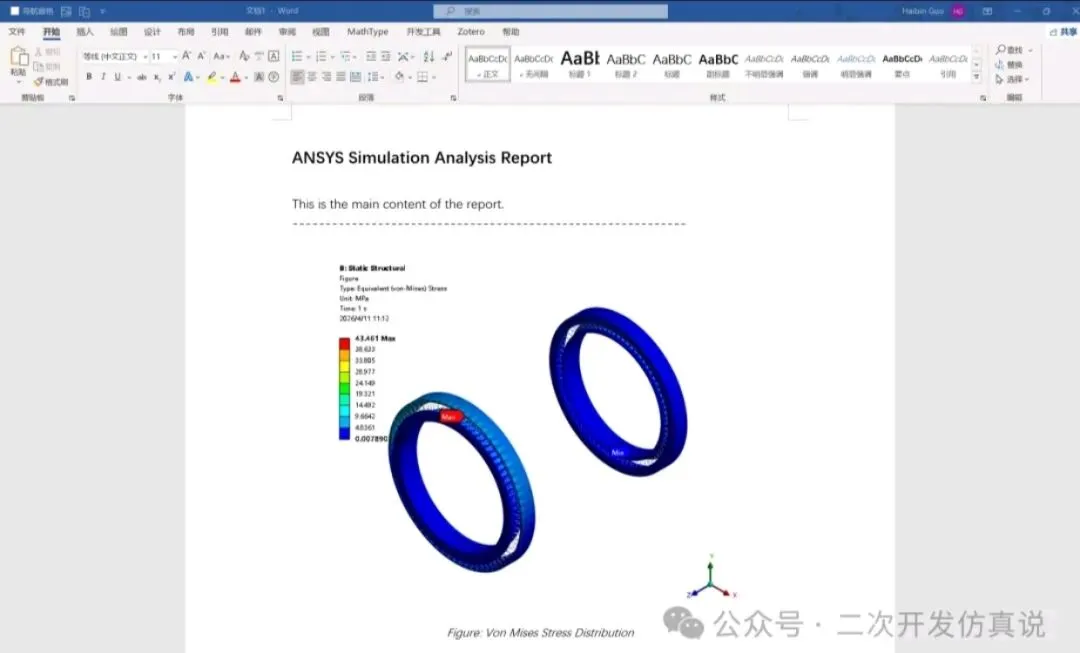

运行效果

运行成功的标志：

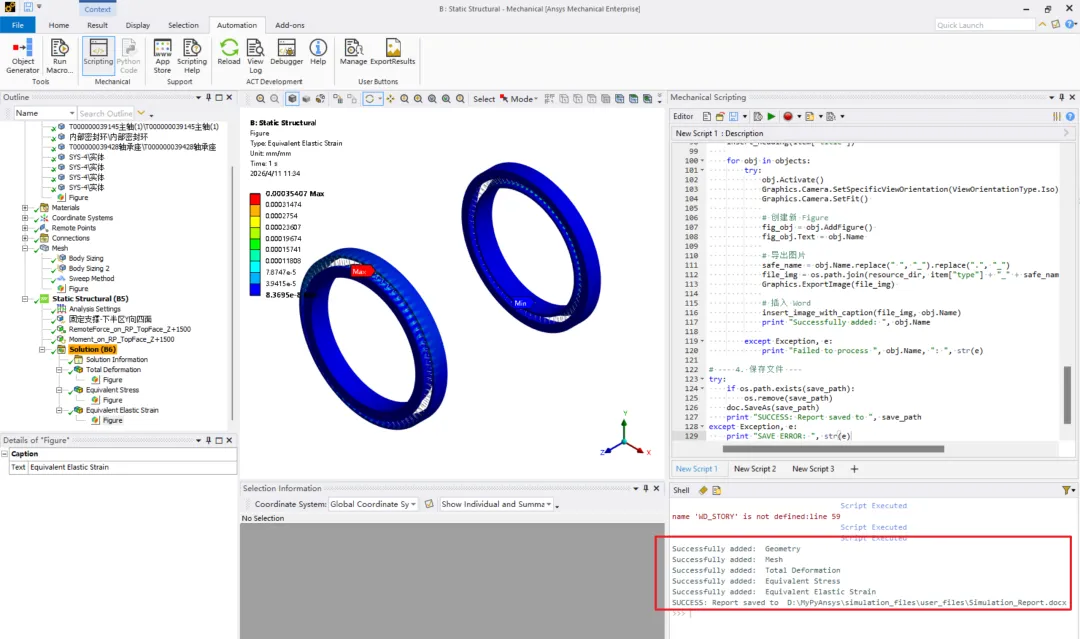

1、ANSYS的Messages窗口中显示 "Successfully added: [对象名]" 的提示，最后显示 "SUCCESS: Report saved to D:...\Simulation_Report.docx"

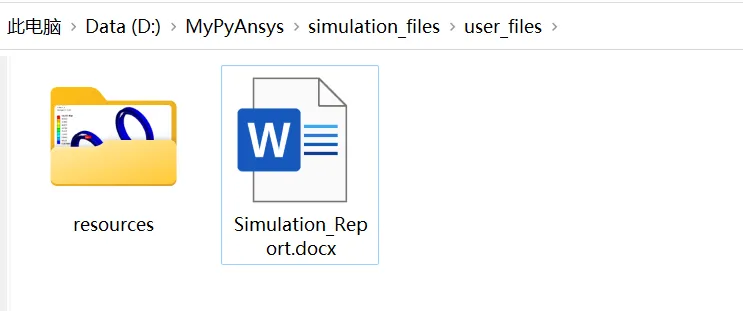

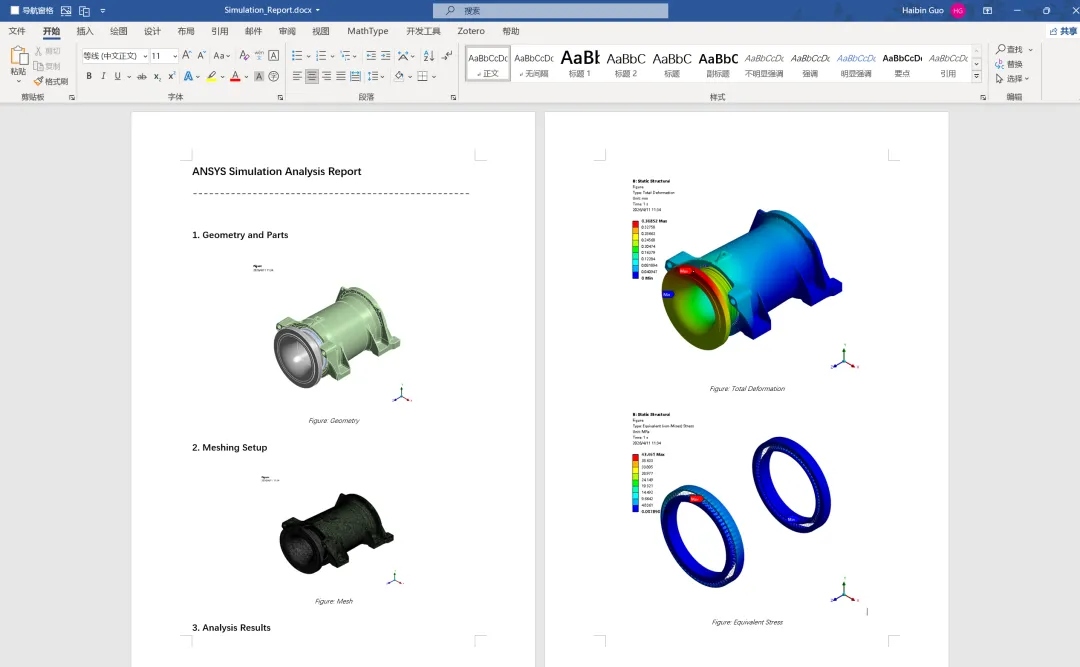

2、打开生成的Word文件，能看到完整的报告，包含按章节组织的图片和图例，整体排版专业美观

六、结语

这个基础脚本虽然功能完整，但还有很多可以扩展的方向，根据实际工程需求灵活调整：

• • 方向1：添加结果数据表格

目前我们只导出了图片，其实还可以自动提取仿真结果数据（如最大应力、最大位移等）并插入表格，让报告既有视觉效果，又有数据支撑。只需在导出逻辑中添加一个表格插入模块，遍历Result对象并读取其关键数据即可——之前讲过的Word表格操作语法完全可以套用。

• • 方向2：按工况批量生成多份报告

如果你有多个分析工况（如不同的载荷组合、温度场景等），可以对每个工况逐个激活、导出、保存，最终得到多份独立的Word报告。这样做的好处是每份报告都是独立的、可分享的，客户或团队成员可以各自查阅对应工况的分析结果，无需在一个巨大的文件里来回翻找。

• • 方向3：集成到Workbench脚本流程

想象这样一个场景：你在Workbench中设置好参数化分析，求解完成后自动生成报告，无需人工干预。这可以通过Workbench的脚本钩子（如求解完成事件）来实现——当求解器finish后，触发Mechanical脚本自动执行报告导出。这样整个流程就变成了"参数化迭代 → 自动求解 → 自动报告生成"，效率爆表。

其实ANSYS二次开发不用追求"高大上"，从实际工程需求出发，用几行代码解决一个具体痛点，就是最实用的开发。

这套Python + Word COM的报告生成方案，看似简单，却直接解决了工程师的三大痛点：

1. 1. 摆脱ANSYS Report的bug困扰 —— 用可靠的Word COM接口代替不稳定的Report功能
2. 2. 零冗余定制化报告 —— 完全控制报告内容，想要什么就加什么，废话一句不留
3. 3. 批量自动化生成 —— 一份代码模板，多个项目通用，改改参数就能用

与其每次手动点击导出、调整格式、复制粘贴，不如让代码替你做这些重复劳动——一条命令执行，几分钟搞定，精准高效。

而且这套思路不仅适用于仿真报告，还能迁移到其他需要自动生成Office文档的场景（如Excel数据表、PPT演示稿），一旦掌握了Word COM接口，你就打开了自动化办公的大门。

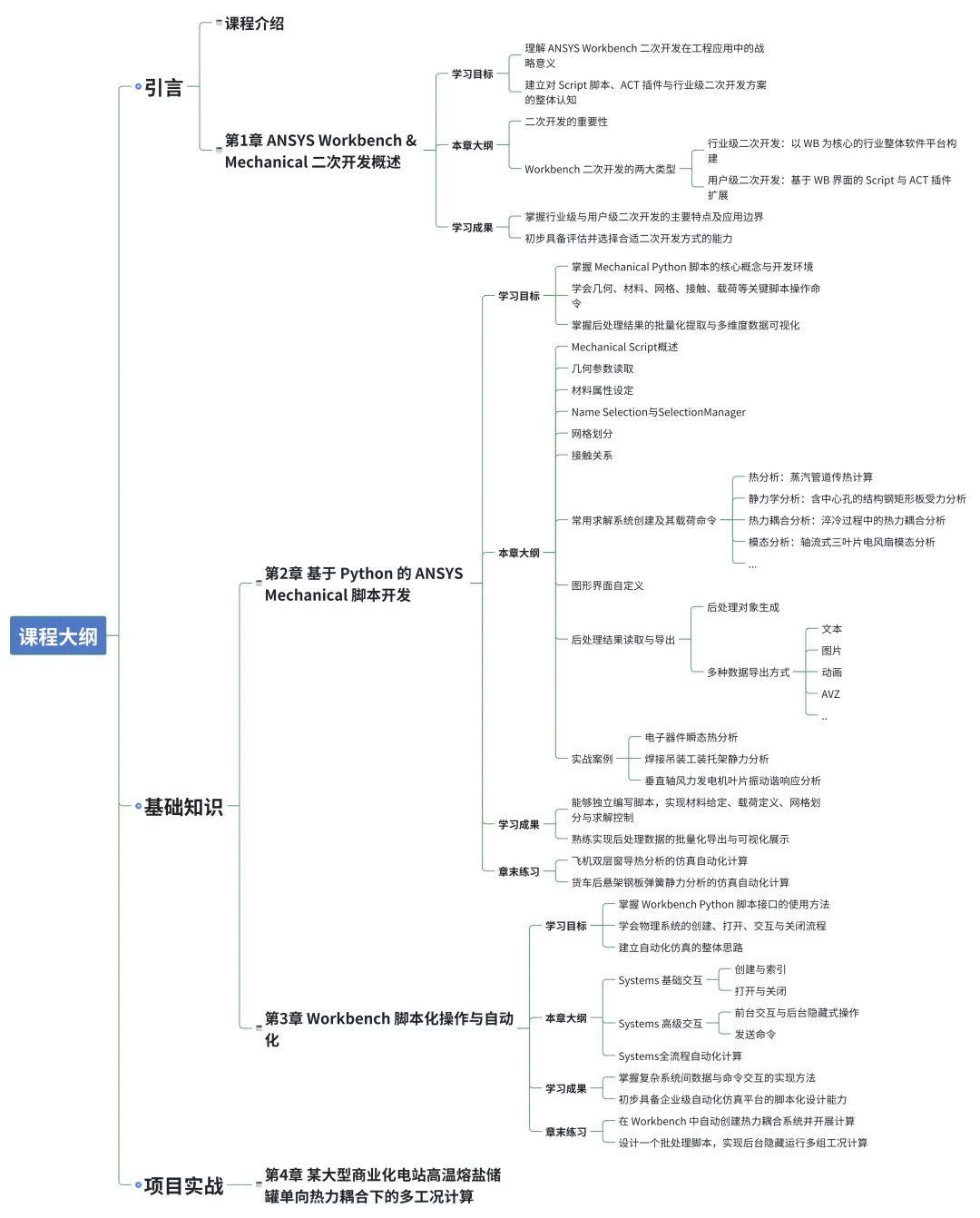

点击阅读原文，立即学习《ANSYS Workbench & Mechanical 企业级二次开发程序与 Python 应用入门进阶》，掌握 ANSYS Workbench & Mechanical 的脚本自动化开发能力。
