容器的文件系统之所以“看起来像一个完整系统”，核心不是复制了一套 Linux rootfs，而是依赖一种典型的内核机制：分层合并文件系统 OverlayFS。它解决的不是“存储问题”，而是一个更关键的问题：如何在不复制数据的情况下，让多个容器共享同一套镜像，同时保持各自可写隔离。

第一章：容器文件系统的真实模型是“视图拼接”

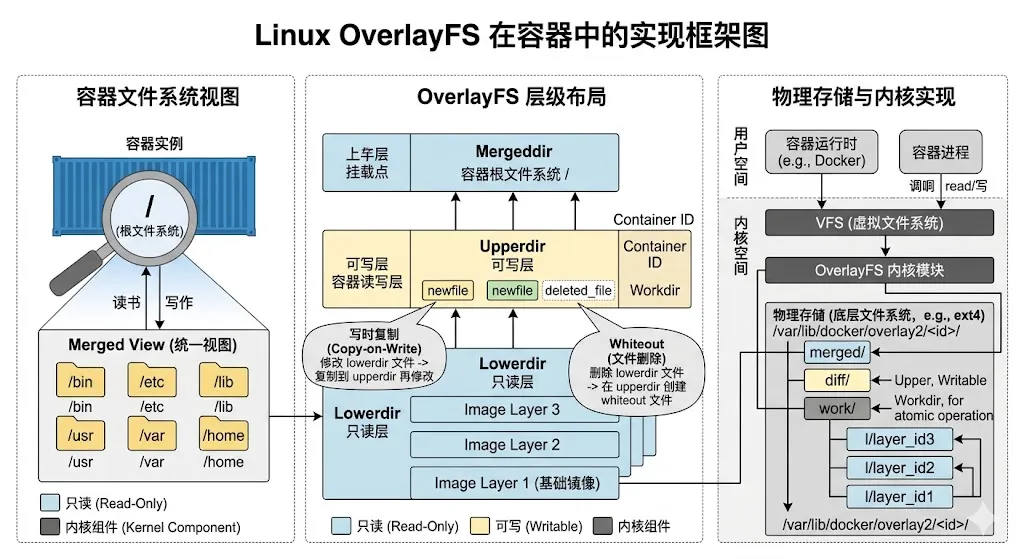

容器文件系统本质是一个多层只读 + 单层可写的叠加模型：

lowerdir（镜像层1）lowerdir（镜像层2）lowerdir（镜像层3）        ↓upperdir（容器可写层）        ↓merged（统一视图）

OverlayFS 的关键不是“文件系统”，而是把多个目录虚拟合成为一个统一目录视图，容器看到的是 merged，但底层可能来自几十个镜像层共享结果。

第二章：OverlayFS 的三层结构——lower / upper / work

OverlayFS 的核心结构由三部分组成：

1）lowerdir（只读层）

• 来自镜像

• 多层叠加

• 只读

• 可被多个容器共享

ubuntu layer  ↓nginx layer  ↓app layer

2）upperdir（可写层）

每个容器独立：

/var/lib/docker/overlay2/<container-id>/diff

所有写操作都发生在这里。

3）workdir（内部工作区）

用于：

• rename

• whiteout

• 原子操作/workdir (metadata operations)

最终挂载点：/merged → 容器看到的根目录

第三章：路径查找机制——OverlayFS 如何“骗过 VFS”

当容器访问一个文件时，例如：cat /etc/nginx/nginx.conf

OverlayFS 的查找逻辑如下：

1. 先查 upperdir2. 未命中 → 依次查 lowerdir（从上到下）3. 返回第一个命中的文件

流程图：

 lookup(path)             ↓     upperdir exists?         /     \       yes      no       ↓         ↓    return   search lowerdir stack                ↓           first hit wins

关键是OverlayFS 并不“合并文件”，而是“按优先级查找文件”。

第四章：写时复制（COW）机制——容器“可写”的关键

lowerdir 是只读的，那容器修改文件是通过：Copy-on-Write（写时复制）

例如：echo "test" >> /etc/config

执行过程：

1. 文件在 lowerdir2. 触发写操作3. 复制到 upperdir4. 修改 upperdir 副本5. merged 覆盖显示

结构变化：

lowerdir: /etc/config (immutable)upperdir: /etc/config (copied + modified)

主要是写操作永远不会污染镜像层

第五章：删除机制——whiteout 的“隐藏逻辑”

OverlayFS 删除文件不是 delete，是 whiteout（白化标记）

例如：rm /bin/ls，不会真正删除 lowerdir 文件，是在 upperdir 创建标记：

upperdir:    .wh.ls查找逻辑变为：if .wh.<file> exists:    treat as deleted

效果：

• lowerdir 文件仍存在

• merged 视图不可见

第六章：容器启动流程——OverlayFS 如何参与整个链路

容器启动时 OverlayFS 的挂载过程是关键步骤：

docker run   ↓containerd   ↓runc   ↓mount overlayfs   ↓pivot_root   ↓execve

核心 mount 调用：

mount("overlay", "/merged",      "overlay", 0,      "lowerdir=layer3:layer2:layer1,       upperdir=/diff,       workdir=/work");

之后：/merged → container rootfs

再通过：pivot_root("/merged")，完成容器“根目录切换”。

第七章：为什么 OverlayFS 足够快但不是完美

OverlayFS 的优势来自三个点：

1）零拷贝启动

镜像层共享：N containers → 1 image

2）写入隔离

所有修改进入 upperdir：write → upperdir only

3）page cache 复用

lowerdir 是只读，极易命中缓存。但它也有明显限制：

（1）层级越多，查找越慢

lookup cost ∝ number of layers

（2）写放大问题

写一个文件 → copy → upperdir 增长

（3）不适合高频写场景，主要是适合：读多写少（典型的容器是这样的）

OverlayFS 并不是“容器文件系统”，是让多个镜像层共享 + 单容器可写 + 统一视图呈现的合成引擎

整体模型是：

容器 rootfs =    OverlayFS(lower layers + upper layer + workdir)

主要是解决三个关键问题：

• 镜像复用（共享 lowerdir）

• 启动加速（无需拷贝）

• 写隔离（upperdir + COW）
