在OpenCV图像预处理中，形态转换（Morphological Transformations）是继图像平滑后的又一核心操作，核心作用是处理图像中的轮廓、去除噪声、优化目标形态。
简单说：形态转换就像“用一个小模板（结构元素），在图像上‘刷’一遍”，通过模板与图像的交互，改变目标的形状（收缩、扩张、提取轮廓等），是后续轮廓检测、目标分割、图像修复的必备前置步骤。
明日这篇实操教程，全程聚焦OpenCV-Python落地，不搞晦涩理论，从基础的腐蚀、膨胀讲起，一步步拆解开运算、闭运算、形态学梯度、顶帽、黑帽6种核心操作，每一种都附完整可复制代码、效果对比、适用场景，新手也能一键跑通，看完直接上手项目。
一、前置基础（新手必看，5分钟搞定）
1. 核心前提：环境配置
所有操作均基于OpenCV-Python，若未配置环境，执行以下命令一键安装/升级，适配Python 3.7-3.12，全系统兼容：
python# 安装/升级OpenCV-Python（核心依赖）pip install opencv-python -U# 安装辅助库（图像显示、处理）pip install numpy matplotlib |
2. 形态转换的核心：结构元素（Kernel）
所有形态转换都离不开结构元素（也称卷积核）——就是一个小的矩阵（如3×3、5×5），相当于“模板”，决定了形态转换的效果。

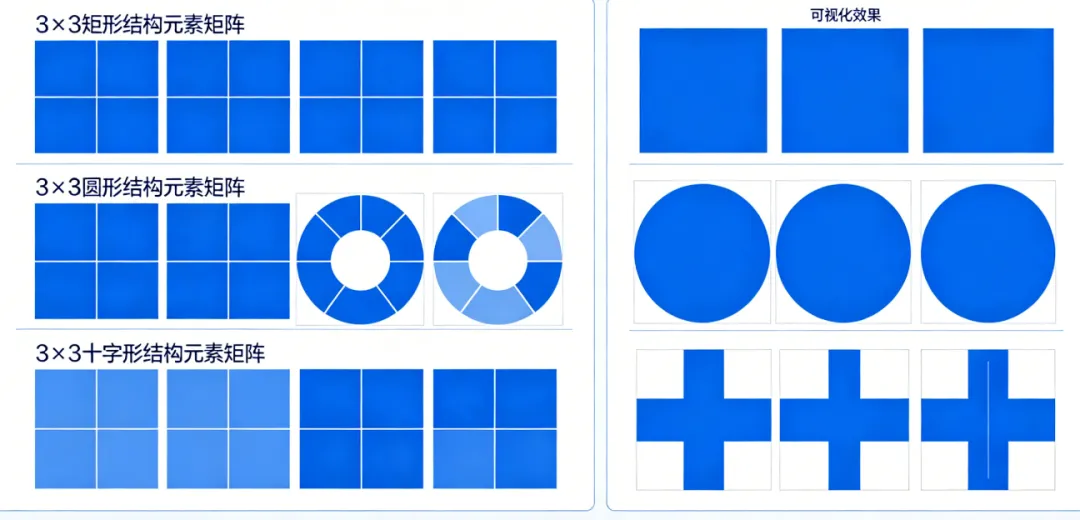

OpenCV中，用cv2.getStructuringElement()生成结构元素，常用两种形状：
•矩形结构元素（cv2.MORPH_RECT）：最常用，适合通用形态处理；
•圆形结构元素（cv2.MORPH_ELLIPSE）：适合处理圆形目标或圆角轮廓；
•十字形结构元素（cv2.MORPH_CROSS）：适合处理线性目标（如线条、边缘）。
实操代码（生成常用3×3矩形结构元素）：
pythonimport cv2import numpy as np# 生成3×3矩形结构元素（最常用）kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))print("3×3矩形结构元素：")print(kernel) |
输出结果（3×3全1矩阵，结构元素越大，形态转换效果越强）：
text3×3矩形结构元素：[[1 1 1][1 1 1][1 1 1]] |
3. 测试图像准备（统一对比，模拟真实场景）
为了让所有形态转换效果对比更直观，我们统一使用“带噪声的二值图像”（二值图像更能体现形态变化，噪声模拟真实场景），代码如下：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 1. 读取图像（优先用二值图像，形态转换效果更明显）# 若读取彩色图，先转为灰度图，再二值化img = cv2.imread("test.jpg", 0) # 0表示灰度图，替换为自己的图像路径# 二值化处理（将图像转为黑白二值，突出目标与背景）_, img_binary = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)# 2. 添加轻微噪声（模拟真实场景，方便后续观察形态转换的降噪效果）def add_salt_pepper_noise(img, ratio=0.01):h, w = img.shapenoise_img = img.copy()# 随机生成椒盐噪点coords = [np.random.randint(0, i-1, int(h*w*ratio)) for i in [h, w]]noise_img[coords[0], coords[1]] = 0 # 黑色噪点noise_img[coords[0], coords[1]+1] = 255 # 白色噪点return noise_img# 生成带噪二值图像（后续所有操作均基于此图）img_noise = add_salt_pepper_noise(img_binary)# 显示原始二值图与带噪图plt.subplot(1, 2, 1)plt.imshow(img_binary, cmap="gray")plt.title("原始二值图像")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(img_noise, cmap="gray")plt.title("带噪二值图像")plt.axis("off")plt.show() |
二、OpenCV实战：6种核心形态转换（代码+效果+场景）
形态转换的核心是“腐蚀”和“膨胀”——后面的开运算、闭运算等，都是基于这两种基础操作组合而成，我们先从基础入手，再讲进阶操作。
1. 腐蚀（Erosion）—— 收缩目标，去除小噪声
核心逻辑：用结构元素在图像上滑动，只有当结构元素完全覆盖目标像素（白色区域）时，中心像素才保留为白色，否则变为黑色，相当于“收缩目标”，能去除细小的白色噪点、细化目标轮廓。
核心函数：cv2.erode(src, kernel, iterations)
•src：输入图像（二值图最佳）
•kernel：结构元素
•iterations：腐蚀次数（次数越多，收缩越明显）
实操代码：

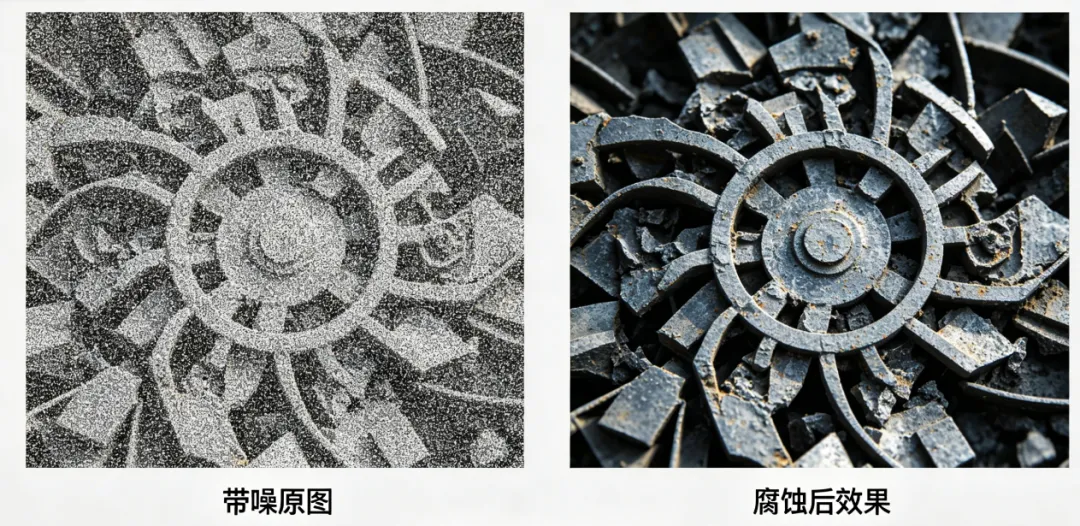

python# 生成3×3矩形结构元素kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))# 执行腐蚀操作（迭代1次，常用参数）erosion = cv2.erode(img_noise, kernel, iterations=1)# 对比显示（带噪原图vs腐蚀后）plt.subplot(1, 2, 1)plt.imshow(img_noise, cmap="gray")plt.title("带噪原图")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(erosion, cmap="gray")plt.title("腐蚀后（iterations=1）")plt.axis("off")plt.show() |
适用场景：去除细小白色噪点、细化目标轮廓（如去除文字边缘的毛刺、图像中的小杂点）。
注意：腐蚀次数过多会导致目标“缩水”甚至消失，一般迭代1-2次即可。
2. 膨胀（Dilation）—— 扩张目标，填补漏洞
核心逻辑：与腐蚀相反，用结构元素在图像上滑动，只要结构元素与目标像素（白色区域）有重叠，中心像素就保留为白色，相当于“扩张目标”，能填补目标内部的小漏洞、加粗目标轮廓。
核心函数：cv2.dilate(src, kernel, iterations)（参数与腐蚀完全一致）
实操代码：
python# 沿用3×3矩形结构元素kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))# 执行膨胀操作（迭代1次）dilation = cv2.dilate(img_noise, kernel, iterations=1)# 对比显示plt.subplot(1, 2, 1)plt.imshow(img_noise, cmap="gray")plt.title("带噪原图")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(dilation, cmap="gray")plt.title("膨胀后（iterations=1）")plt.axis("off")plt.show() |
适用场景：填补目标内部小漏洞、加粗目标轮廓（如修复文字笔画断裂、填补图像中的小缺口）。
注意：膨胀会放大白色区域，同时也会放大白色噪点，一般不单独用于降噪。
3. 开运算（Opening）—— 先腐蚀，后膨胀（优先降噪）
核心逻辑：先腐蚀，后膨胀——先用腐蚀去除小噪点，再用膨胀恢复目标原有大小，既能去除噪声，又能避免目标过度收缩，是“降噪神器”。
核心函数：cv2.morphologyEx(src, cv2.MORPH_OPEN, kernel)（无需手动执行腐蚀+膨胀，函数自动完成）
实操代码：
python# 生成3×3矩形结构元素kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))# 执行开运算opening = cv2.morphologyEx(img_noise, cv2.MORPH_OPEN, kernel)# 对比显示（带噪原图vs开运算后）plt.subplot(1, 2, 1)plt.imshow(img_noise, cmap="gray")plt.title("带噪原图")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(opening, cmap="gray")plt.title("开运算后（先腐蚀后膨胀）")plt.axis("off")plt.show() |
适用场景：图像降噪（尤其是细小白色噪点）、去除目标周围的小杂点，是最常用的形态学降噪操作（比单独腐蚀/膨胀效果更好）。
4. 闭运算（Closing）—— 先膨胀，后腐蚀（优先补漏洞）
核心逻辑：与开运算相反，先膨胀，后腐蚀——先用膨胀填补目标内部的小漏洞，再用腐蚀恢复目标原有大小，既能补漏洞，又能避免目标过度扩张。
核心函数：cv2.morphologyEx(src, cv2.MORPH_CLOSE, kernel)
实操代码：
python# 沿用3×3矩形结构元素kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))# 执行闭运算closing = cv2.morphologyEx(img_noise, cv2.MORPH_CLOSE, kernel)# 对比显示plt.subplot(1, 2, 1)plt.imshow(img_noise, cmap="gray")plt.title("带噪原图")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(closing, cmap="gray")plt.title("闭运算后（先膨胀后腐蚀）")plt.axis("off")plt.show() |
适用场景：填补目标内部小漏洞、连接断裂的目标轮廓（如修复文字笔画断裂、填补图像中的小缺口），不影响目标整体尺寸。
5. 形态学梯度（Morphological Gradient）—— 提取目标轮廓
核心逻辑：膨胀图像 - 腐蚀图像，得到的是目标的“轮廓边缘”——因为膨胀会扩张目标，腐蚀会收缩目标，两者相减后，只剩下目标的边缘部分，能快速提取目标轮廓。
核心函数：cv2.morphologyEx(src, cv2.MORPH_GRADIENT, kernel)
实操代码：

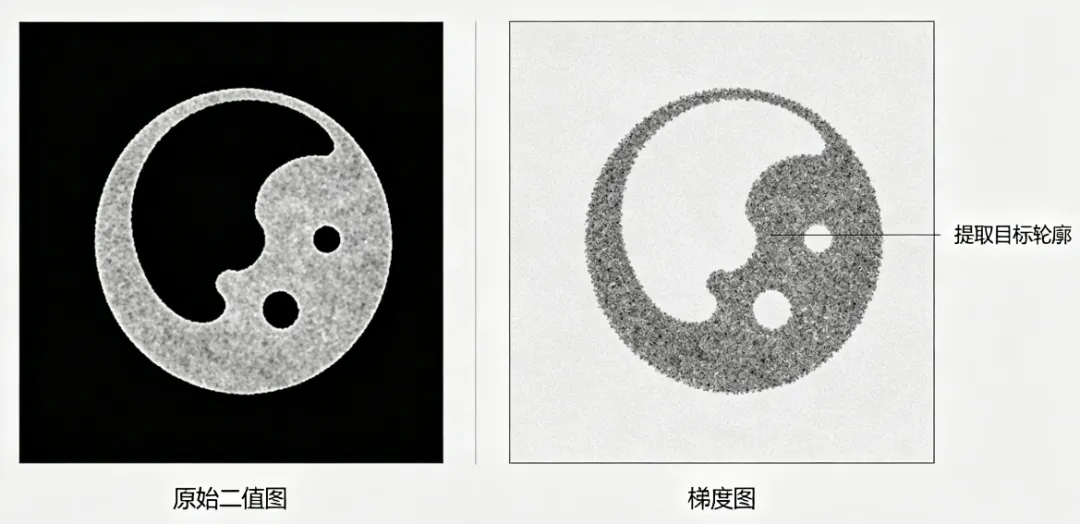

python# 生成3×3矩形结构元素kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))# 执行形态学梯度gradient = cv2.morphologyEx(img_binary, cv2.MORPH_GRADIENT, kernel) # 用无噪二值图，轮廓更清晰# 对比显示（原始二值图vs梯度图）plt.subplot(1, 2, 1)plt.imshow(img_binary, cmap="gray")plt.title("原始二值图像")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(gradient, cmap="gray")plt.title("形态学梯度（提取轮廓）")plt.axis("off")plt.show() |
适用场景：快速提取目标轮廓（如物体边缘检测、文字轮廓提取），是后续轮廓分析的基础操作。
6. 顶帽/黑帽（Top Hat / Black Hat）—— 提取噪声/暗区
顶帽和黑帽是两种互补的操作，均基于开运算、闭运算，主要用于提取图像中的特定区域（噪声、暗区等）。
（1）顶帽（Top Hat）—— 提取比周围亮的小区域（白色噪点）
核心逻辑：原始图像 - 开运算图像，开运算会去除白色小噪点，两者相减后，剩下的就是被去除的白色噪点（比周围亮的小区域）。
核心函数：cv2.morphologyEx(src, cv2.MORPH_TOPHAT, kernel)
（2）黑帽（Black Hat）—— 提取比周围暗的小区域（黑色噪点/暗区）
核心逻辑：闭运算图像 - 原始图像，闭运算会填补黑色小漏洞（暗区），两者相减后，剩下的就是被填补的黑色暗区（比周围暗的小区域）。
核心函数：cv2.morphologyEx(src, cv2.MORPH_BLACKHAT, kernel)
实操代码（顶帽+黑帽对比）：

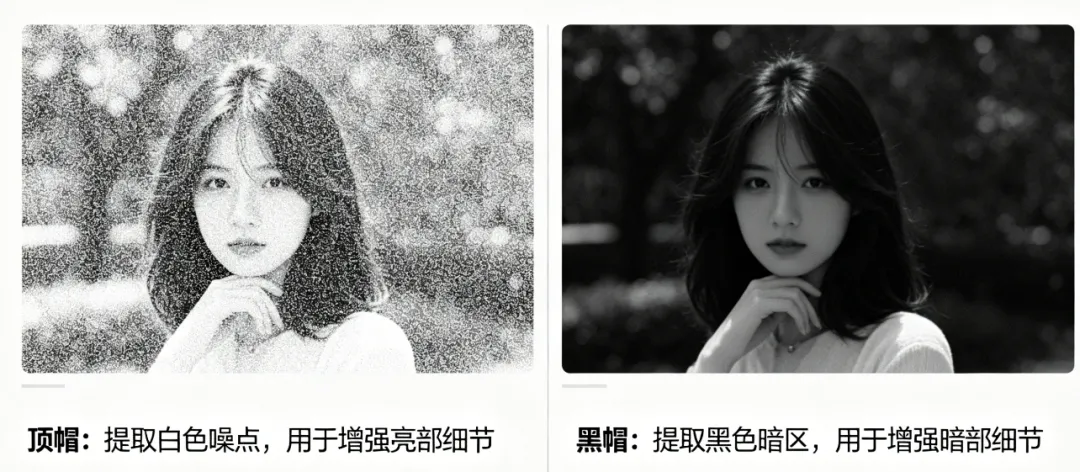

python# 生成3×3矩形结构元素kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))# 执行顶帽和黑帽操作tophat = cv2.morphologyEx(img_noise, cv2.MORPH_TOPHAT, kernel)blackhat = cv2.morphologyEx(img_noise, cv2.MORPH_BLACKHAT, kernel)# 对比显示（顶帽vs黑帽）plt.subplot(1, 2, 1)plt.imshow(tophat, cmap="gray")plt.title("顶帽（提取白色噪点）")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(blackhat, cmap="gray")plt.title("黑帽（提取黑色暗区）")plt.axis("off")plt.show() |
适用场景：
•顶帽：提取图像中的白色小噪点、高亮小区域；
•黑帽：提取图像中的黑色小噪点、暗区、目标内部的暗斑。
三、6种形态转换对比总结（新手速查）
整理核心对比表，结合OpenCV实操场景，一目了然，方便快速选择合适的操作：
形态转换方式 | 核心逻辑 | 核心作用 | 适用场景 | OpenCV核心函数 |
腐蚀 | 结构元素完全覆盖目标才保留 | 收缩目标、去除白色小噪点 | 细化轮廓、去小杂点 | cv2.erode() |
膨胀 | 结构元素与目标重叠即保留 | 扩张目标、填补小漏洞 | 修复断裂轮廓、补缺口 | cv2.dilate() |
开运算 | 先腐蚀，后膨胀 | 降噪、不改变目标尺寸 | 图像降噪（首选） | cv2.morphologyEx(..., cv2.MORPH_OPEN) |
闭运算 | 先膨胀，后腐蚀 | 补漏洞、不改变目标尺寸 | 修复目标内部缺口 | cv2.morphologyEx(..., cv2.MORPH_CLOSE) |
形态学梯度 | 膨胀 - 腐蚀 | 提取目标轮廓 | 边缘检测、轮廓分析 | cv2.morphologyEx(..., cv2.MORPH_GRADIENT) |
顶帽 | 原始图 - 开运算图 | 提取白色小噪点/高亮区 | 噪点提取、高亮区域检测 | cv2.morphologyEx(..., cv2.MORPH_TOPHAT) |
黑帽 | 闭运算图 - 原始图 | 提取黑色暗区/黑噪点 | 暗区检测、黑噪点提取 | cv2.morphologyEx(..., cv2.MORPH_BLACKHAT) |
四、实操避坑指南（新手必看）
•形态转换优先使用二值图像，灰度图/彩色图效果不明显，若用彩色图，需先转为灰度图再二值化；
•结构元素尺寸越大，形态转换效果越强（如5×5核比3×3核的腐蚀/膨胀效果更明显），按需选择，3×3最常用；
•腐蚀/膨胀的迭代次数，一般1-2次即可，次数过多会导致目标变形、消失；
•降噪优先选开运算，补漏洞优先选闭运算，轮廓提取优先选形态学梯度，不要单独用腐蚀/膨胀；
•顶帽/黑帽适合提取特定区域（噪点、暗区），一般用于图像预处理的精细化操作（如医学影像、工业质检）。
五、完整实战代码（一键复制运行）

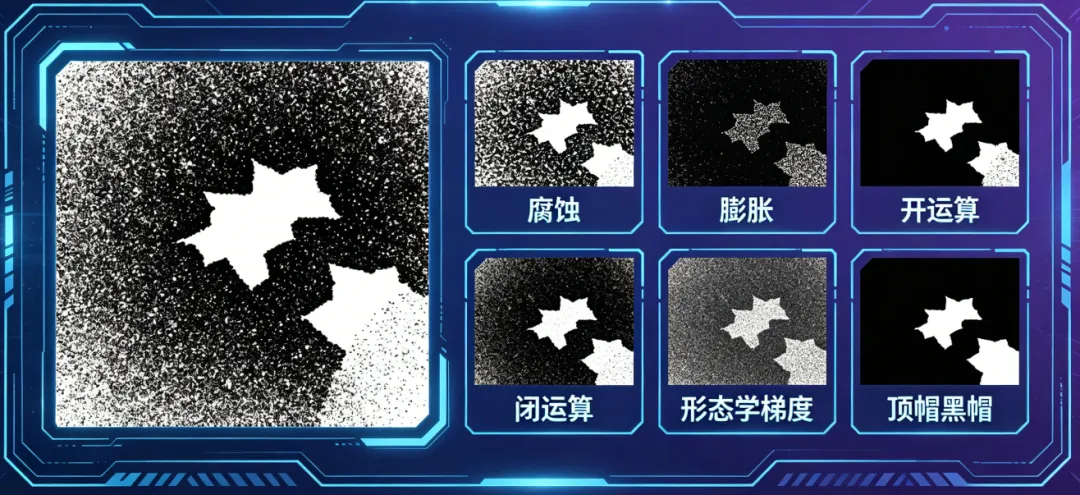

整合以上所有操作，包含“图像预处理+6种形态转换+效果对比”，替换自己的图像路径，即可一键跑通，适合新手直接实操：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 1. 环境验证（可选）print("OpenCV版本：", cv2.__version__)# 2. 读取并预处理图像（二值化+加噪）img = cv2.imread("test.jpg", 0) # 替换为自己的图像路径_, img_binary = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)# 添加椒盐噪点def add_salt_pepper_noise(img, ratio=0.01):h, w = img.shapenoise_img = img.copy()coords = [np.random.randint(0, i-1, int(h*w*ratio)) for i in [h, w]]noise_img[coords[0], coords[1]] = 0noise_img[coords[0], coords[1]+1] = 255return noise_imgimg_noise = add_salt_pepper_noise(img_binary)# 3. 生成结构元素（3×3矩形，最常用）kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))# 4. 执行6种形态转换erosion = cv2.erode(img_noise, kernel, iterations=1) # 腐蚀dilation = cv2.dilate(img_noise, kernel, iterations=1) # 膨胀opening = cv2.morphologyEx(img_noise, cv2.MORPH_OPEN, kernel) # 开运算closing = cv2.morphologyEx(img_noise, cv2.MORPH_CLOSE, kernel) # 闭运算gradient = cv2.morphologyEx(img_binary, cv2.MORPH_GRADIENT, kernel) # 形态学梯度tophat = cv2.morphologyEx(img_noise, cv2.MORPH_TOPHAT, kernel) # 顶帽blackhat = cv2.morphologyEx(img_noise, cv2.MORPH_BLACKHAT, kernel) # 黑帽# 5. 统一显示所有效果（对比查看）plt.figure(figsize=(15, 10))# 第一行：原始图、带噪图、腐蚀、膨胀plt.subplot(2, 4, 1)plt.imshow(img_binary, cmap="gray")plt.title("原始二值图像")plt.axis("off")plt.subplot(2, 4, 2)plt.imshow(img_noise, cmap="gray")plt.title("带噪二值图像")plt.axis("off")plt.subplot(2, 4, 3)plt.imshow(erosion, cmap="gray")plt.title("腐蚀")plt.axis("off")plt.subplot(2, 4, 4)plt.imshow(dilation, cmap="gray")plt.title("膨胀")plt.axis("off")# 第二行：开运算、闭运算、梯度、顶帽、黑帽（调整布局）plt.subplot(2, 4, 5)plt.imshow(opening, cmap="gray")plt.title("开运算")plt.axis("off")plt.subplot(2, 4, 6)plt.imshow(closing, cmap="gray")plt.title("闭运算")plt.axis("off")plt.subplot(2, 4, 7)plt.imshow(gradient, cmap="gray")plt.title("形态学梯度")plt.axis("off")plt.subplot(2, 4, 8)plt.imshow(np.hstack((tophat, blackhat)), cmap="gray")plt.title("顶帽（左）/黑帽（右）")plt.axis("off")plt.tight_layout()plt.show()# 6. 保存所有结果（可选）cv2.imwrite("erosion.jpg", erosion)cv2.imwrite("dilation.jpg", dilation)cv2.imwrite("opening.jpg", opening)cv2.imwrite("closing.jpg", closing)cv2.imwrite("gradient.jpg", gradient)cv2.imwrite("tophat_blackhat.jpg", np.hstack((tophat, blackhat))) |
最后总结
OpenCV-Python中的形态转换，核心是“结构元素+基础操作（腐蚀/膨胀）”，记住两个核心逻辑：
1. 基础操作：腐蚀收缩、膨胀扩张，两者是所有形态转换的基础；
2. 组合操作：开运算（先腐后膨）降噪，闭运算（先膨后腐）补漏洞，梯度提轮廓，顶帽/黑帽提特定区域。
形态转换是图像预处理的“核心工具”，后续的轮廓检测、目标分割、图像修复，都需要先通过形态转换优化图像质量。今天的代码可以直接复用，建议大家亲手跑一遍，对比6种操作的效果，快速掌握核心用法。
辛苦大家看到这里啦，如果你觉得这篇OpenCV实操教程对你有帮助，麻烦动动小手，点赞+在看，让更多学习计算机视觉、OpenCV的小伙伴看到，一起交流学习、共同进步～
关注【AI与计算机视觉】，后台回复「形态转换」，即可免费获取本文完整代码、测试素材，还有更多OpenCV实战教程，助力大家快速上手，搞定图像预处理！
评论区留言「形态实操」，我们一起打卡练习，互相交流遇到的问题，深耕计算机视觉，解锁更多实战技巧！
