使用Python脚本根据NodeSet及Constraint配置批量创建MPC及Coupling等各种约束

在《使用Python脚本跨装配实例批量创建Node Set及Coupling约束》中介绍过批量创建节点集合、耦合约束的方法，而且使用了一个仅有24行代码的Python脚本即可实现。短小精悍肯定有美中不足，如果一次批量创建不同种类的耦合约束，或既有MPC又有Coupling时，则要频繁改动脚本。下面一个例子，如标题所示，共分4部分：

Part-1 建模要求简介；

Part-2 Python脚本简介；

Part-3 Python程序主体部分简介；

Part-4 模型简例应用。

——————————————

Part-1 建模要求简介

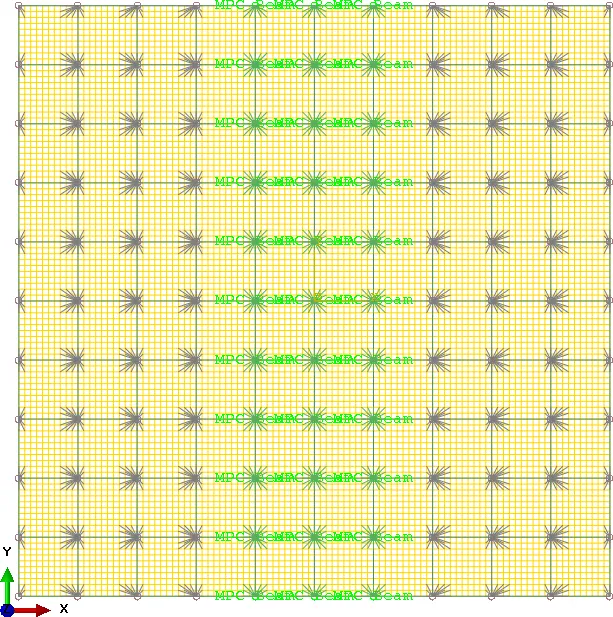

如下图所示，1块板、1个框，板与框建立MPC、Coupling约束，框上节点为约束的控制点，板上节点为从属节点。下图中，左侧4列约束为Coupling，约束U1、U2、U3自由度；中间3列约束为BEAM_MPC；右侧4列约束为Coupling，约束U1、U3自由度。

Part-2 Python脚本简介

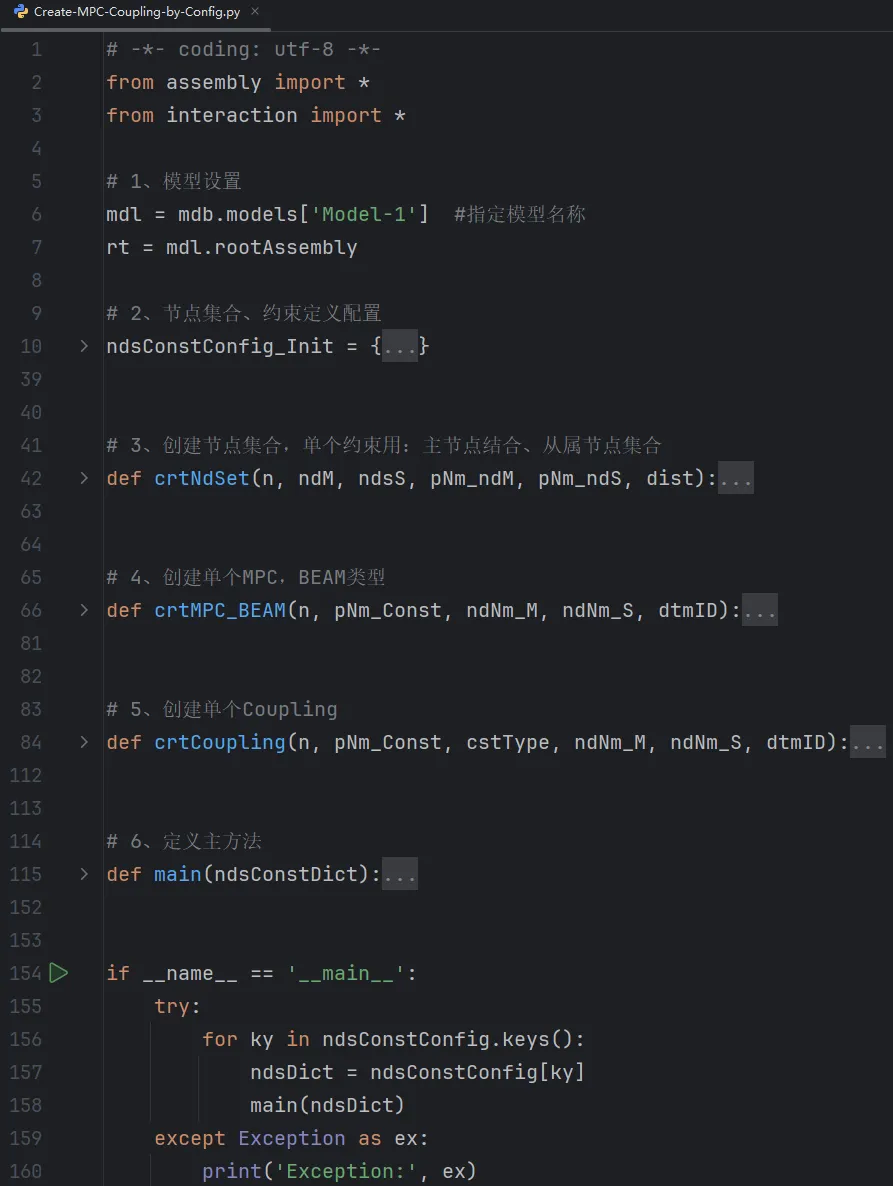

Python程序文件如下图所示，主要包括6部分，见下图中#1~#6。其中，#1、模型设置，指定模型名称与cae文件中的模型名称相同。

Part-3 Python程序主体部分简介

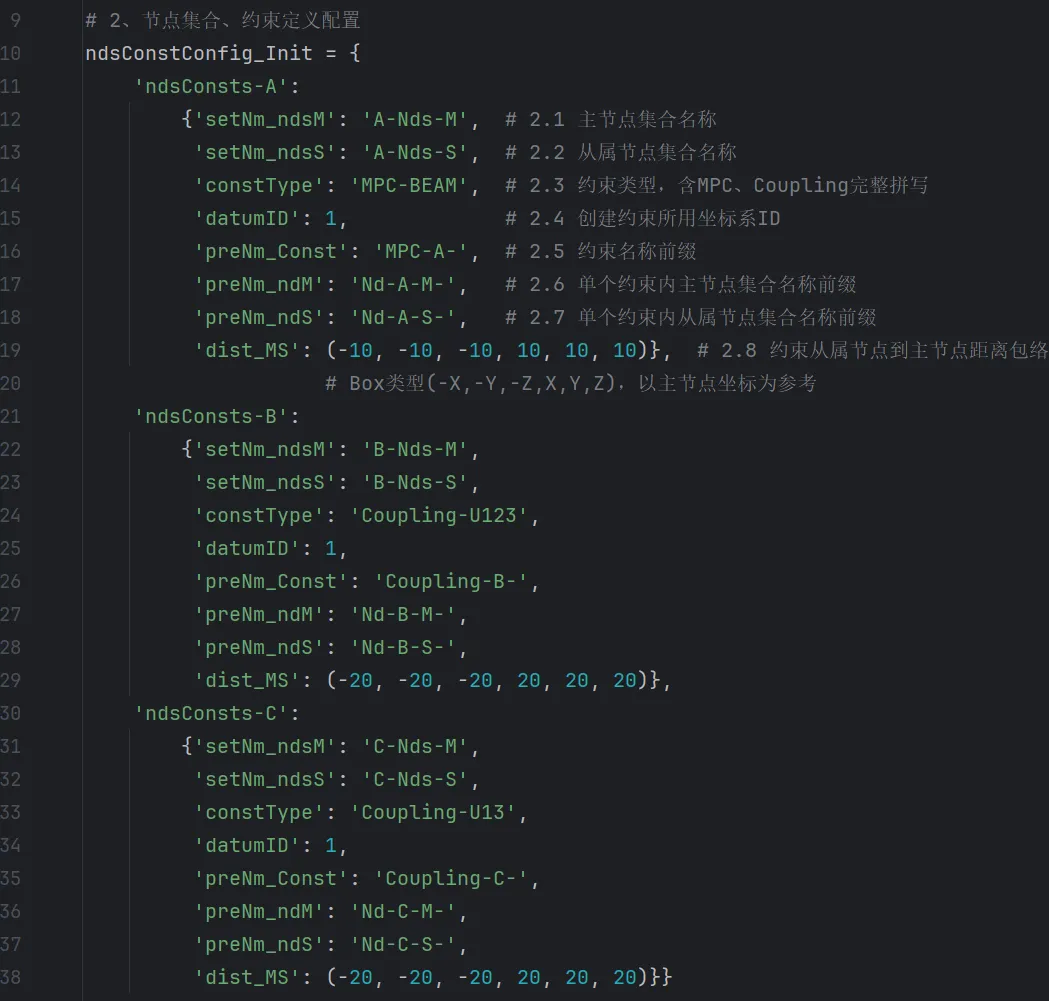

#2、节点集合、约束定义配置。将主节点集合、从属节点集合、约束类型、命名规则、从属点与控制点之间的距离等进行设置，如下图所示。

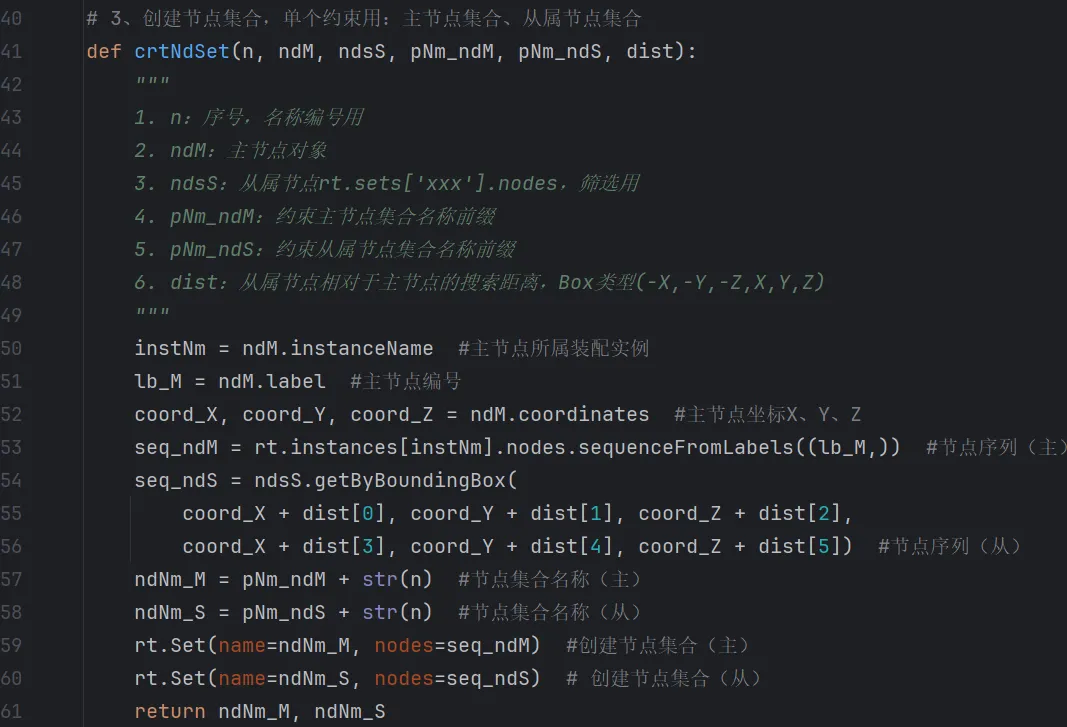

# 3、创建节点集合，单个约束用：主节点集合、从属节点集合。根据输入参数，创建1个主节点集合、1个从属节点集合，返回主从集合名称。

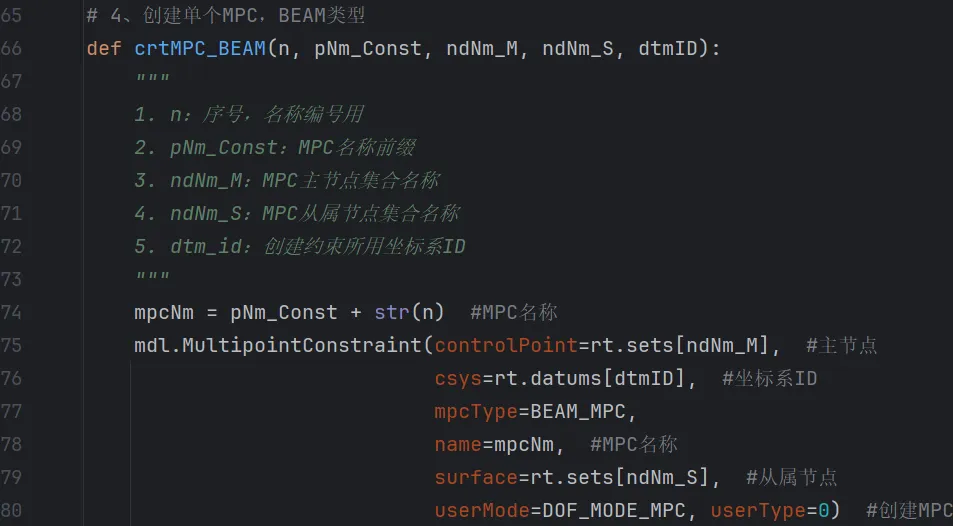

# 4、创建单个MPC，BEAM类型

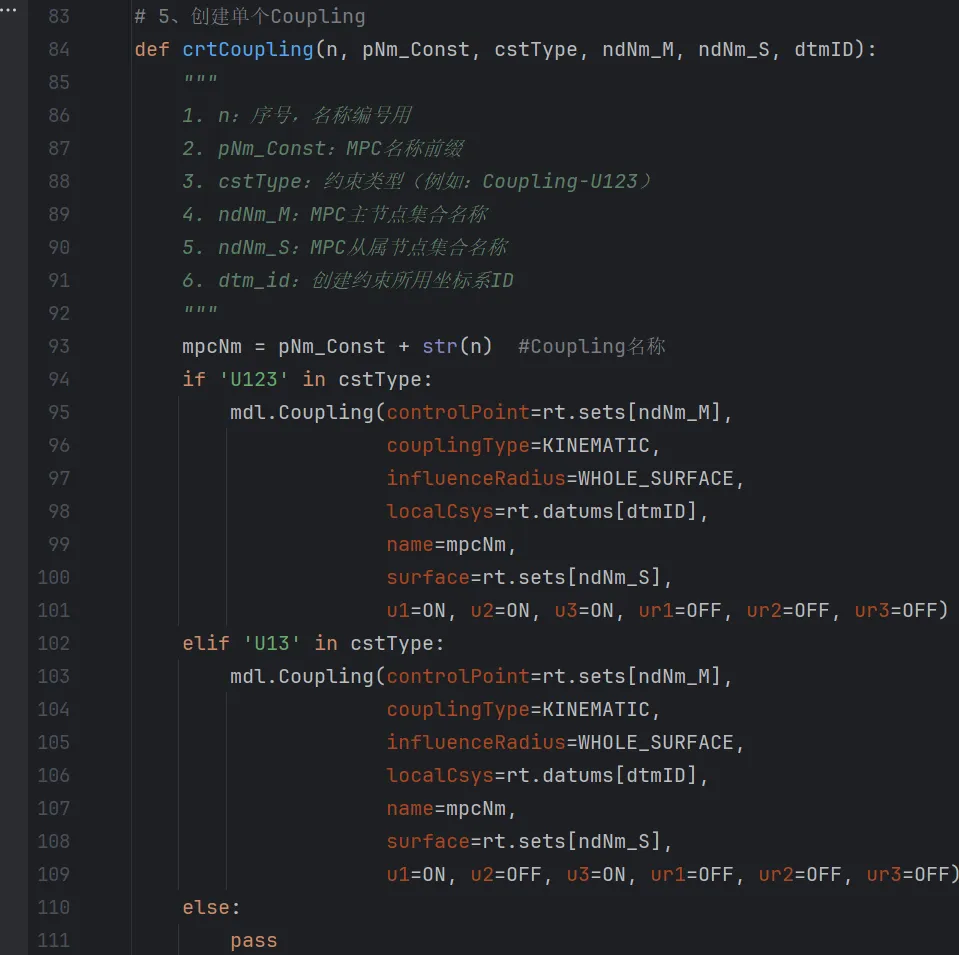

# 5、创建单个Coupling。

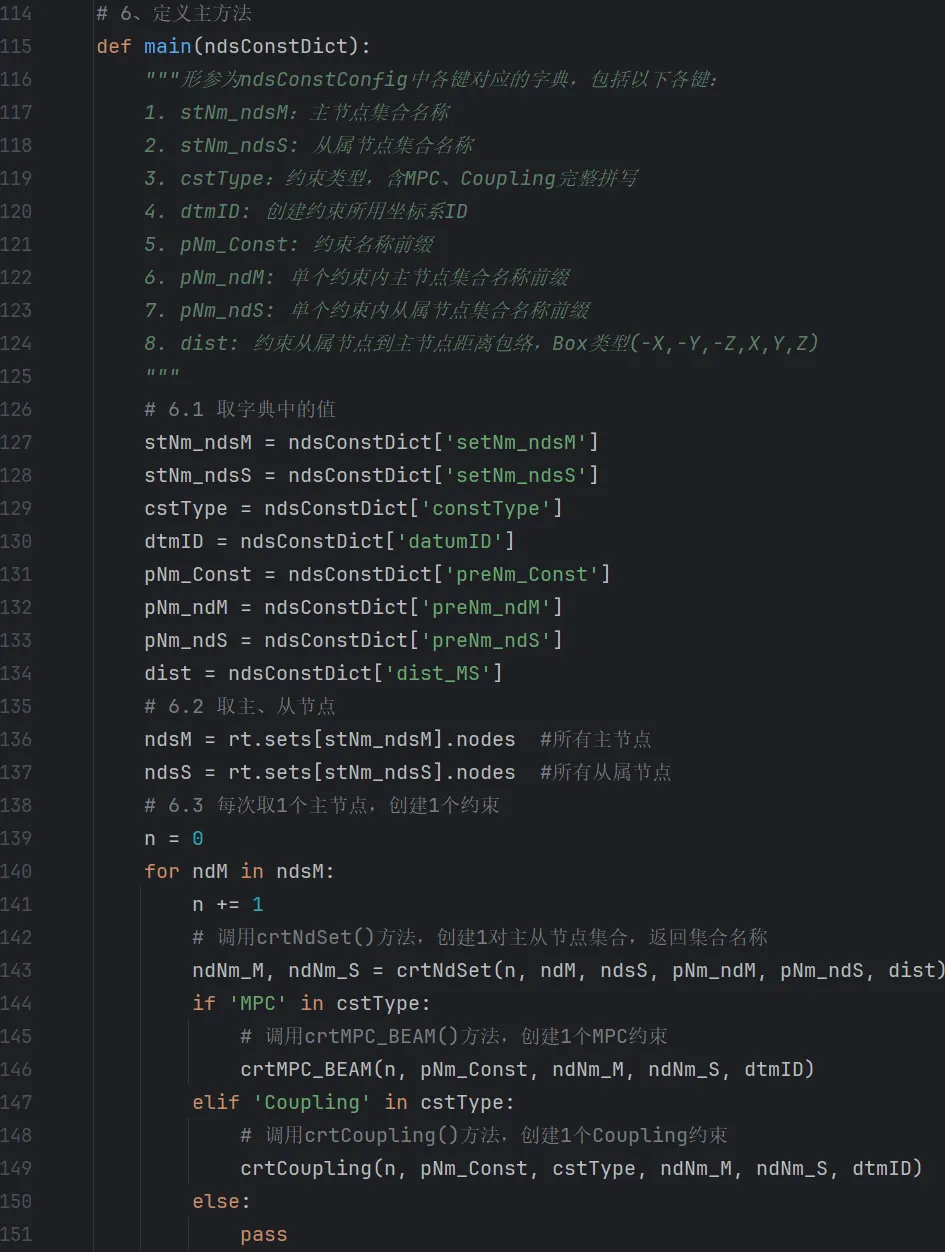

# 6、定义主方法

Part-4 模型简例应用

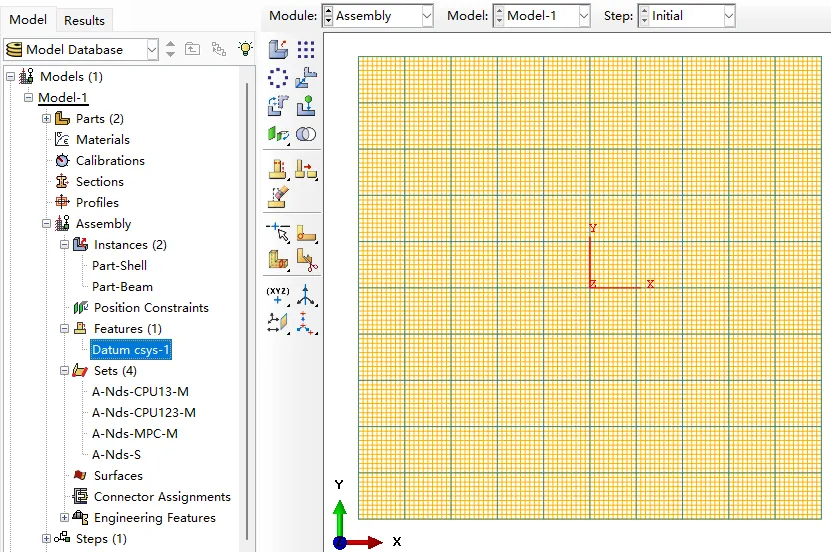

模型准备如下图所示。提前查询装配中坐标系Datum csys-1的ID，提前定义好主从节点集合。

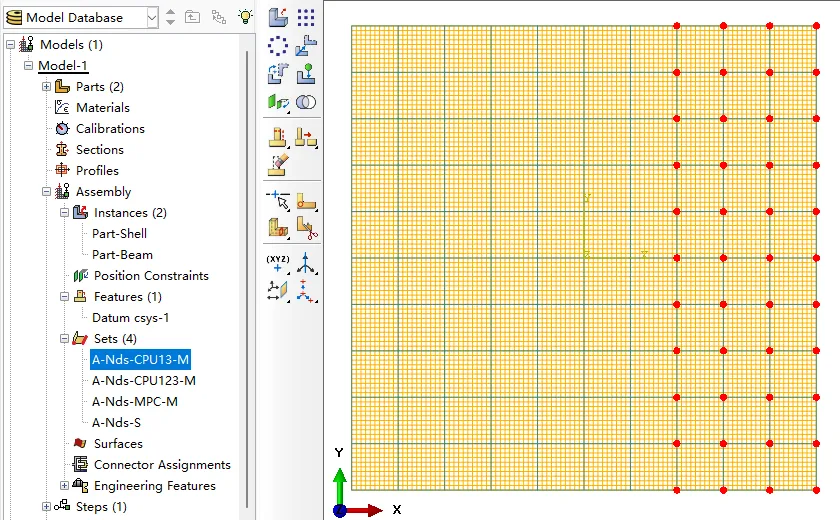

A-Nds-CPU13-M为需要创建Coupling约束且约束U1、U3自由度的所有控制（主）节点集合，如下图所示。

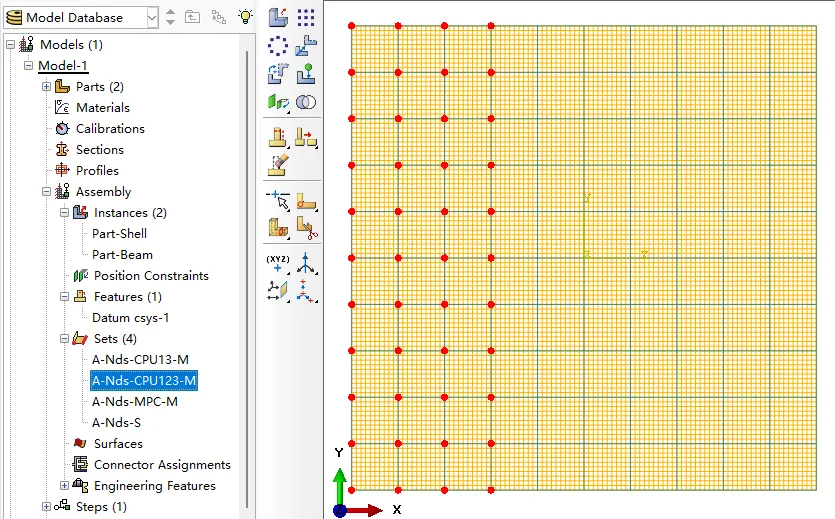

A-Nds-CPU123-M为需要创建Coupling约束且约束U1、U2、U3自由度的所有控制（主）节点集合，如下图所示。

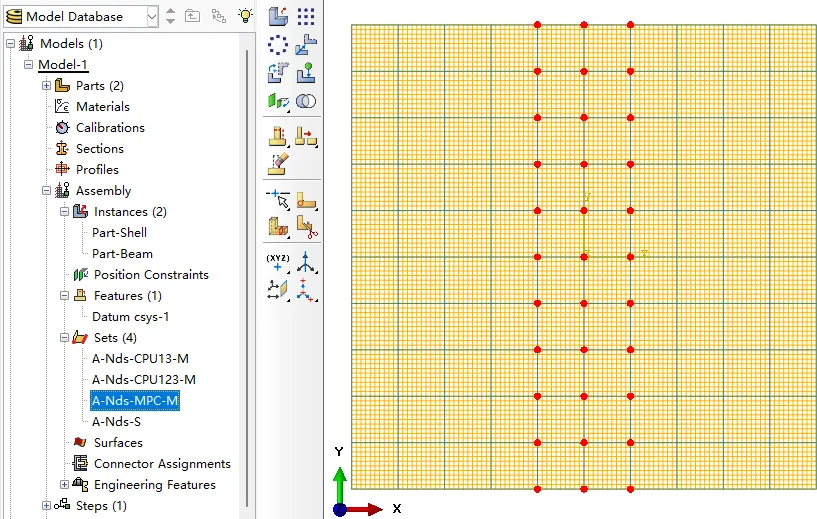

A-Nds-MPC-M为需要创建BEAM_MPC约束的所有控制（主）节点的集合，如下图所示。

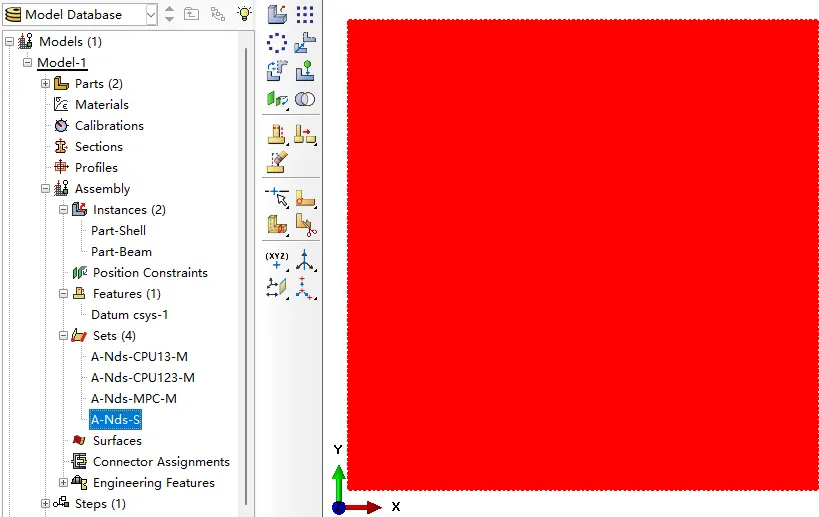

A-Nds-S为所有从属节点集合，从中筛选符合距离要求的节点与主节点创建相应约束。

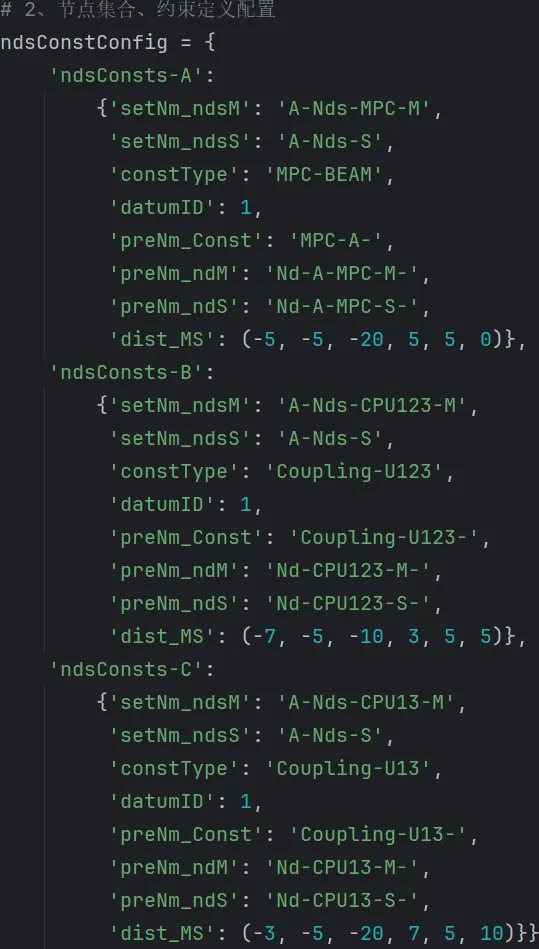

修改程序配置项。字典ndsConstConfig有3项，每项的键为字符串、值为字典，修改每项的字典中的值即可。下图最内层{}中“:”后面部分。含义详见前面Part-3 #2、节点集合、约束定义配置。

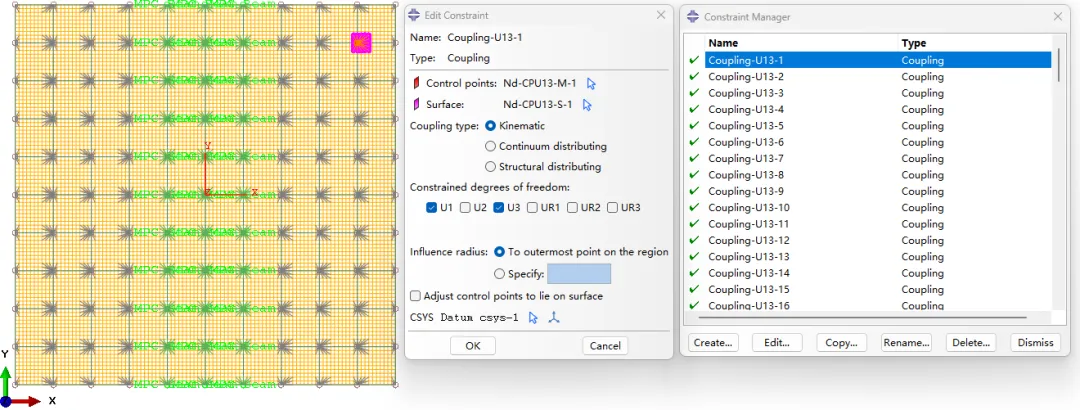

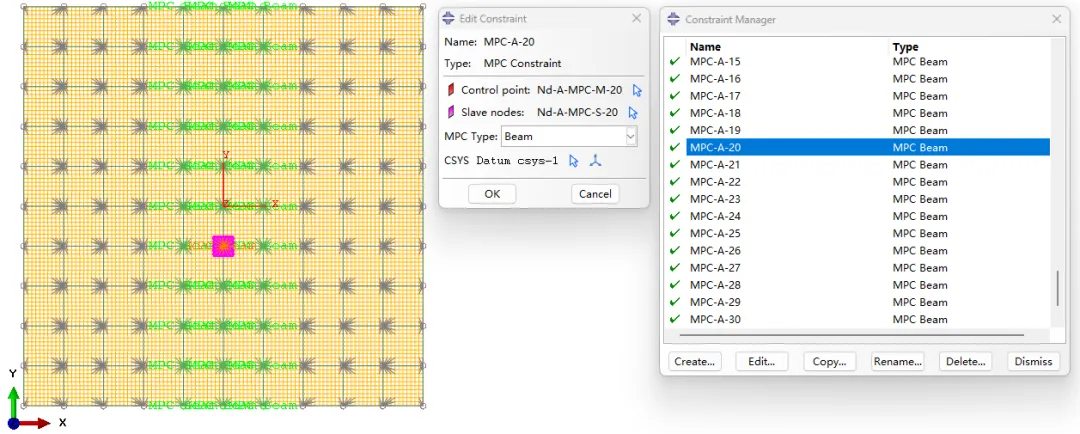

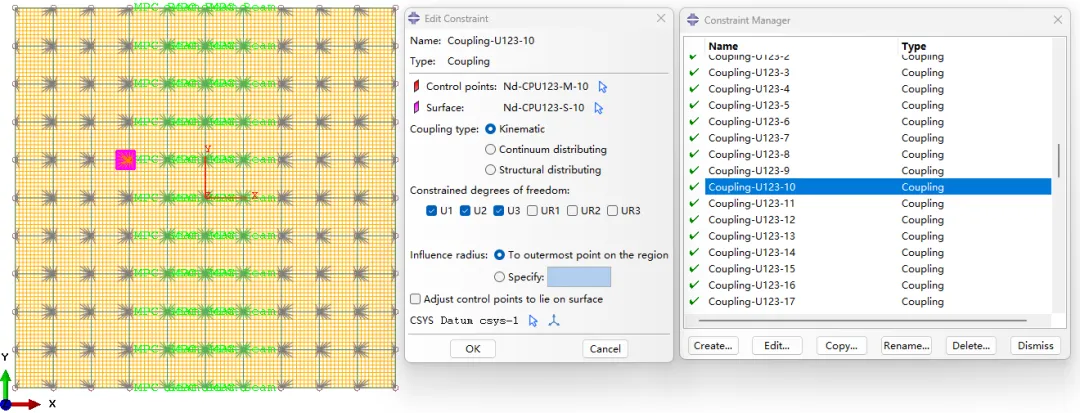

在Abaqus/CAE中运行脚本，执行结果如下。

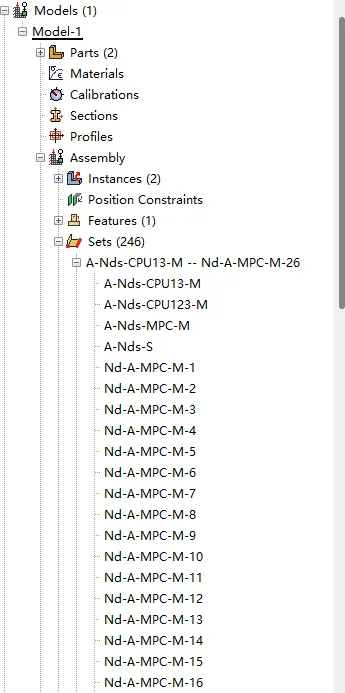

脚本为每个约束的主从节点创建了NodeSet，如下图所示。

小技巧：提前定义的节点集合加了前缀“A-Nds”，所以在模型树Sets节点中排在最上面，而脚本创建的节点集合前缀为“Nd-”，则排在后面。方便检查、修改。
