Linux音频三部曲(2):Linux ASoC驱动深度开发

本文基于Bootlin文档面向嵌入式Linux内核驱动开发、音频系统集成与硬件调试工程师。内容以相关内核代码、设备树配置、寄存器操作、DAPM电源管理、Regmap抽象为主，覆盖从ALSA到ASoC的演进、三大组件驱动实现、DT配置、DAPM、调试方法。

一、从ALSA到ASoC：架构演进与设计目标

1.1 标准ALSA架构的局限

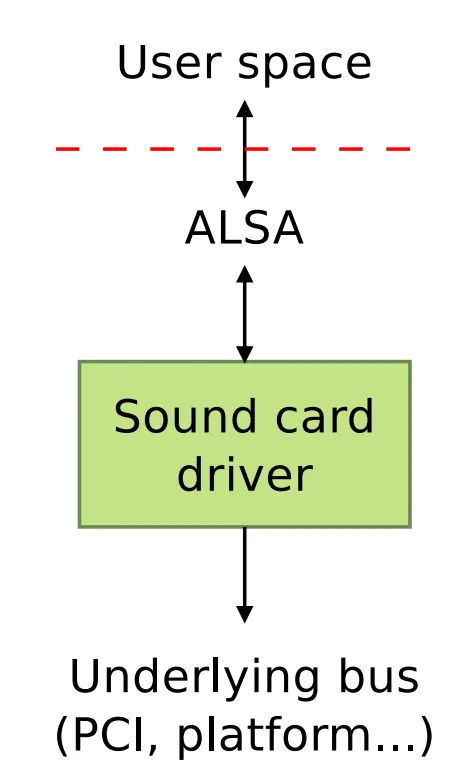

ALSA（Advanced Linux Sound Architecture）于2002年随Linux 2.5内核合入主线，提供标准化音频API、播放/捕获流、kcontrol控件接口。标准ALSA设计面向PC架构，一张声卡对应一个设备、一个驱动，驱动内部耦合PCI总线、Codec、DMA、接口控制等全部逻辑。

这种架构在嵌入式场景存在明显缺陷：

1. 代码无法复用：不同SoC与Codec组合需重新编写全量驱动；
2. 组件耦合严重：Codec驱动与平台驱动绑定，无法独立维护；
3. 不支持低功耗：缺乏细粒度音频路径电源管理；
4. 无法适配多组件硬件：SoC+Codec+功放+MUX的模块化结构难以描述。

标准ALSA无法满足嵌入式音频可复用、低功耗、多组件、可配置的核心需求，因此ASoC框架被提出并合入内核。

1.2 ASoC架构定义与设计目标

ASoC全称ALSA System on Chip，2006年合入主线，定位为标准ALSA之上的嵌入式增强层，对外保持原有用户空间API不变，对内实现硬件解耦与组件化。

ASoC核心设计目标：

1. 组件化驱动分离：Codec、Platform（CPU DAI）、Machine三层独立；
2. 跨平台复用：同一Codec驱动可适配任意SoC，同一DAI驱动可搭配任意Codec；
3. 精细化低功耗：基于音频路径的动态电源管理DAPM；
4. 设备树化配置：支持simple-audio-card等通用驱动，无需手写C语言机器驱动；
5. 支持多链路、多通道、TDM、PDM等复杂嵌入式接口。

ASoC不修改用户空间ABI，原有aplay/arecord/alsamixer等工具无需改动即可使用。

1.3 ASoC三大核心组件

ASoC将音频系统严格拆分为三部分，遵循单一职责、解耦复用原则：

1. Codec Driver
   ：负责音频编解码器本身，包含寄存器配置、DAI格式、控件、DAPM、时钟；
2. Platform Driver
   ：包含CPU DAI控制器驱动（I2S/SAI/SSI等）与DMA驱动，无板级相关代码；
3. Machine Driver
   ：板级驱动，负责绑定Codec与CPU DAI、配置时钟主从、音频路由、GPIO、功放等。

Codec与Platform驱动高度复用，仅Machine驱动与具体电路板相关。这一结构是嵌入式音频驱动开发的基础。

二、ASoC核心数据结构与注册流程

2.1 核心结构体总览

ASoC驱动围绕一组标准化结构体展开，内核定义位于：

• include/sound/soc.h
• include/sound/soc-dai.h
• include/sound/soc-component.h
• include/sound/soc-dapm.h

关键结构体：

1. struct snd_soc_card
   ：代表一张声卡，是Machine驱动的核心载体；
2. struct snd_soc_dai_link
   ：描述一条CPU DAI与Codec DAI的连接链路；
3. struct snd_soc_component
   ：组件抽象，统一表示Codec、CPU DAI、功放、MUX；
4. struct snd_soc_dai_driver
   ：DAI接口驱动，包含格式、时钟、回调；
5. struct snd_soc_dapm_widget
    ：DAPM电源管理节点与路径；
6. struct snd_kcontrol_new
   ：ALSA控件（音量、静音、开关、枚举）；
7. struct regmap_config
   ：I2C/SPI寄存器抽象配置。

2.2 声卡注册流程

ASoC声卡注册入口为Machine驱动，标准流程：

1. 定义并填充struct snd_soc_card；
2. 定义struct snd_soc_dai_link，绑定CPU DAI与Codec DAI；
3. 实现必要回调（hw_params、set_sysclk等）；
4. 调用devm_snd_soc_register_card注册声卡；
5. 内核自动匹配并加载Codec与Platform组件；
6. 初始化DAPM图、控件、路由；
7. 向ALSA核心注册声卡，导出至用户空间。

注册失败常见原因：DAI匹配失败、时钟不可用、寄存器访问错误、DAPM路由未定义。

三、Codec驱动开发完整实现

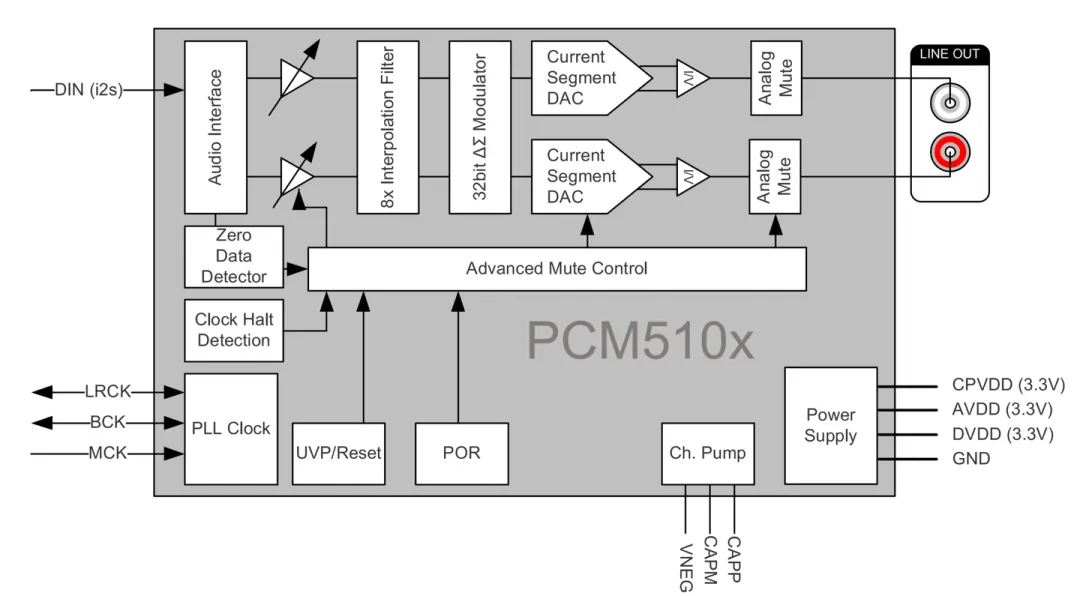

Codec是音频硬件核心，Codec驱动是ASoC中最复杂的组件，负责寄存器控制、DAI通信、模拟路由、时钟管理、控件、DAPM。

3.1 Codec驱动基本结构

现代内核（≥4.17）统一使用struct snd_soc_component_driver替代旧struct snd_soc_codec_driver，驱动通过devm_snd_soc_register_component注册。

典型注册代码：

static const struct snd_soc_component_driver xxx_codec_driver = {    .name           = "xxx-codec",    .probe          = xxx_codec_probe,    .remove         = xxx_codec_remove,    .controls       = xxx_controls,    .num_controls   = ARRAY_SIZE(xxx_controls),    .dapm_widgets   = xxx_dapm_widgets,    .num_dapm_widgets = ARRAY_SIZE(xxx_dapm_widgets),    .dapm_routes    = xxx_dapm_routes,    .num_dapm_routes = ARRAY_SIZE(xxx_dapm_routes),    .set_sysclk     = xxx_set_sysclk,    .set_pll        = xxx_set_pll,    .set_bias_level = xxx_set_bias_level,};

3.2 DAI驱动描述

每个Codec至少实现一个DAI，用于与CPU通信：

static struct snd_soc_dai_driver xxx_dai = {    .name = "xxx-hifi",    .playback = {        .stream_name    = "Playback",        .channels_min   = 1,        .channels_max   = 2,        .rates          = SNDRV_PCM_RATE_8000_48000,        .formats        = SNDRV_PCM_FMTBIT_S16_LE |                          SNDRV_PCM_FMTBIT_S24_LE,    },    .capture = {        .stream_name    = "Capture",        .channels_min   = 1,        .channels_max   = 2,        .rates          = SNDRV_PCM_RATE_8000_48000,        .formats        = SNDRV_PCM_FMTBIT_S16_LE,    },    .ops = &xxx_dai_ops,};

3.3 DAI操作回调（dai_ops）

DAI ops是Codec与平台交互的核心接口，必须正确实现：

struct snd_soc_dai_ops {    int (*set_sysclk)(struct snd_soc_dai *dai, int clk_id,                       unsigned int freq, int dir);    int (*set_pll)(struct snd_soc_dai *dai, int pll_id, int source,                    unsigned int freq_in, unsigned int freq_out);    int (*set_fmt)(struct snd_soc_dai *dai, unsigned int fmt);    int (*hw_params)(struct snd_pcm_substream *substream,                     struct snd_pcm_hw_params *params,                     struct snd_soc_dai *dai);    int (*trigger)(struct snd_pcm_substream *substream,                    int cmd, struct snd_soc_dai *dai);    int (*mute_stream)(struct snd_soc_dai *dai, int mute, int stream);};

关键回调说明：

• set_fmt
  ：配置接口格式（I2S/Left-J/DSP-A/TDM）与时钟主从；
• hw_params
  ：根据采样率、位深、通道数配置Codec；
• set_sysclk
  ：设置MCLK频率与来源；
• trigger
  ：处理START/STOP等流事件，用于复位、同步；
• mute_stream
  ：实现软硬件静音，抑制爆音。

3.4 Regmap寄存器抽象

Codec几乎全部通过I2C/SPI配置，内核使用Regmap框架统一抽象，简化读写、缓存、位操作。

典型Regmap配置：

const struct regmap_config xxx_regmap_config = {    .reg_bits       = 16,    .val_bits       = 8,    .max_register   = 0x7F,    .writeable_reg  = xxx_writeable_reg,    .readable_reg   = xxx_readable_reg,    .volatile_reg   = xxx_volatile_reg,    .cache_type     = REGCACHE_RBTREE,};

Regmap提供统一接口：

• regmap_read
   / regmap_write
• regmap_update_bits
  ：读—改—写原子操作
• regcache_sync
  ：缓存同步至硬件

Regmap大幅减少驱动重复代码，兼容I2C/SPI/MMIO。

3.5 Codec时钟配置

Codec依赖稳定时钟才能正常工作，时钟配置流程：

1. Machine驱动通过snd_soc_dai_set_sysclk传入MCLK；
2. Codec驱动在set_sysclk中保存频率与来源；
3. hw_params
   中根据采样率配置PLL与分频；
4. 生成正确BCLK与LRCLK。

时钟错误会导致无声、爆音等现象。

3.6 控件（kcontrol）实现

kcontrol是用户空间控制音频参数的统一接口，ASoC提供大量宏简化定义：

常用宏：

• SOC_SINGLE
  ：单比特开关/单通道控制；
• SOC_DOUBLE
  ：左右声道双控；
• SOC_ENUM
  ：枚举选择（去加重、通道选择）；
• SOC_SINGLE_TLV
  ：带dB映射的音量控制；
• SOC_DOUBLE_R_RANGE_TLV
  ：左右分离、带范围音量。

示例：

static const DECLARE_TLV_DB_SCALE(dac_tlv, -10050, 50, 1);SOC_SINGLE_TLV("Master Playback Volume", REG_DAC_VOL, 0, 255, 0, dac_tlv),SOC_DOUBLE("ADC1 Mute Switch", REG_ADC_MUTE, 0, 1, 1, 0),

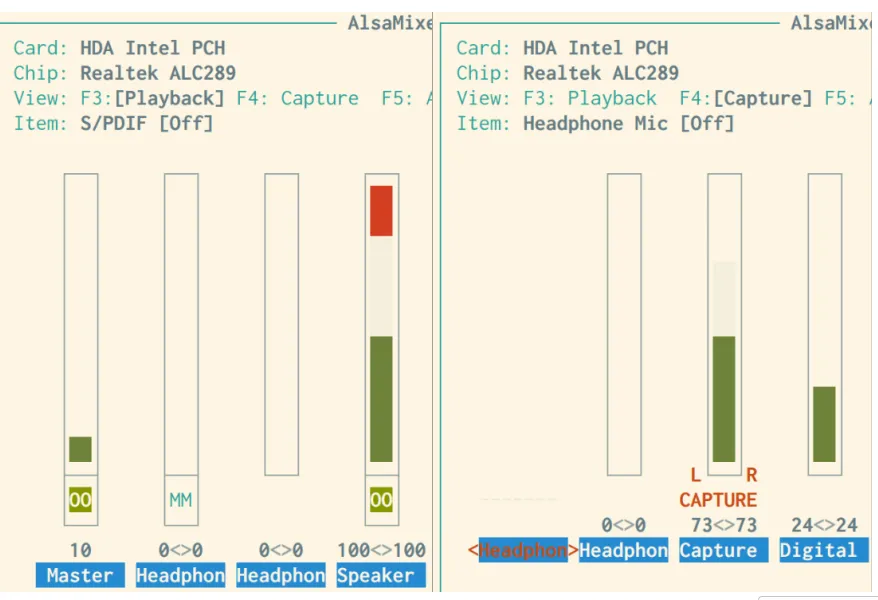

控件命名遵循ALSA约定，如Master Playback Volume、Capture Volume，便于alsamixer自动识别。

四、Platform（CPU DAI）驱动开发

Platform驱动包含CPU DAI控制器与DMA两部分，负责数字接口时序与数据搬运。

4.1 CPU DAI驱动职责

1. 实现I2S/SAI/SSI/McASP等控制器时序；
2. 提供时钟生成与分频；
3. 配置格式、位宽、通道、TDM时隙；
4. 与DMA联动，实现FIFO读写；
5. 提供set_sysclk、set_fmt、hw_params回调。

典型CPU DAI：NXP SAI、Atmel SSC、TI McASP、Rockchip I2S、Allwinner DAI。

4.2 DMA处理

ASoC推荐使用标准DMAengine框架，驱动只需：

1. 定义DMA通道地址与FIFO位置；
2. 调用snd_soc_dai_init_dma_data绑定DMA参数；
3. 调用devm_snd_dmaengine_pcm_register注册PCM设备。

示例：

struct snd_dmaengine_dai_dma_data playback_dma = {    .addr = 0xXXXXXXX,    .maxburst = 1,};snd_soc_dai_init_dma_data(dai, &playback_dma, &capture_dma);

DMA配置错误会导致数据中断等现象。

4.3 TDM与时隙配置

多通道场景使用TDM，驱动需实现set_tdm_slot回调：

int (*set_tdm_slot)(struct snd_soc_dai *dai,                    unsigned int tx_mask, unsigned int rx_mask,                    int slots, int slot_width);

• slots：总时隙数（4/8/16）；
• slot_width：每时隙位宽（16/24/32）；
• tx_mask/rx_mask：激活时隙位图。

CPU DAI与Codec必须配置完全一致的TDM参数。

五、Machine驱动与设备树（DT）配置

Machine驱动连接Codec与CPU DAI。现代内核优先使用设备树+通用simple-audio-card，无需手写C语言驱动。

5.1 simple-audio-card标准绑定

simple-audio-card是内核通用音频声卡驱动，驱动路径：sound/soc/generic/simple-card.c。

必备属性：

• compatible = "simple-audio-card"
  ；
• simple-audio-card,name
  ：声卡名称；
• simple-audio-card,format
  ：音频格式（i2s/left_j/dsp-a/tdm）；
• simple-audio-card,mclk-fs
  ：MCLK与采样率比率（256/384）；
• cpu
  子节点：sound-dai = <&dai>；
• codec
  子节点：sound-dai = <&codec>；
• bitclock-master
  /frame-master：时钟主从配置。

5.2 时钟主从配置

时钟主从决定BCLK/LRCLK来源，通过dai_fmt配置：

• SND_SOC_DAIFMT_CBP_CFP
  ：Codec提供位时钟+帧时钟（推荐）；
• SND_SOC_DAIFMT_CBC_CFC
  ：CPU提供全部时钟。

设备树中直接使用：

bitclock-master = <&codec_dai>;frame-master = <&codec_dai>;

主从配置错误是嵌入式音频最常见故障。

5.3 设备树完整示例（i.MX6UL + ADAU1372）

&i2c1 {    adau1372: codec@3c {        compatible = "adi,adau1372";        reg = <0x3c>;#sound-dai-cells = <0>;        clocks = <&clk IMX6UL_CLK_SAI2>;        clock-names = "mclk";    };};&sai2 {    status = "okay";    pinctrl-0 = <&pinctrl_sai2>;    fsl,sai-mclk-direction-output;    assigned-clocks = <&clks IMX6UL_CLK_SAI2>;    assigned-clock-rates = <24576000>;};sound {    compatible = "simple-audio-card";    simple-audio-card,name = "imx6ul-adau1372";    simple-audio-card,format = "i2s";    simple-audio-card,mclk-fs = <512>;    bitclock-master = <&adau1372_dai>;    frame-master = <&adau1372_dai>;    simple-audio-card,dai-link@0 {        cpu {            sound-dai = <&sai2>;        };        codec {            sound-dai = <&adau1372>;        };    };};

5.4 音频路由（Routing）配置

Routing用于描述板级模拟连接，如麦克风→ADC、DAC→耳机。

设备树配置：

simple-audio-card,widgets =    "Microphone", "Built-in Mic",    "Headphone", "Headphone Jack";simple-audio-card,routing =    "MICIN", "Built-in Mic",    "Headphone Jack", "HPOUTL",    "Headphone Jack", "HPOUTR";

Routing直接决定DAPM路径是否连通。

5.5 手写C语言Machine驱动

简单平台可手写C语言Machine驱动，核心是struct snd_soc_card与

struct snd_soc_dai_link：static struct snd_soc_dai_link atmel_wm8904_dailink = {    .name = "WM8904",    .stream_name = "WM8904 PCM",    .dai_fmt = SND_SOC_DAIFMT_I2S |                SND_SOC_DAIFMT_NB_NF |                SND_SOC_DAIFMT_CBP_CFP,    .ops = &atmel_asoc_wm8904_ops,};static struct snd_soc_card atmel_asoc_wm8904_card = {    .name = "atmel-asoc-wm8904",    .dai_link = &atmel_asoc_wm8904_dailink,    .num_links = 1,};staticintatmel_asoc_wm8904_probe(struct platform_device *pdev){    card->dev = &pdev->dev;    return devm_snd_soc_register_card(&pdev->dev, card);}

现代产品优先使用设备树方案，维护更简单。

六、ASoC DAPM动态电源管理

DAPM（Dynamic Audio Power Management）是ASoC低功耗核心，自动根据音频路径上下电模块，对用户空间完全透明。

6.1 DAPM基本概念

1. Widget
   ：可独立电源控制的硬件单元（ADC/DAC/MICBIAS/PGA/MUX/OUT）；
2. Route
   ：Widget之间的音频连接；
3. Path
   ：从输入到输出的完整音频路径；
4. Power
   ：路径连通则自动上电，断开则自动下电。

DAPM基于图遍历算法，无需驱动手动管理电源。

6.2 Widget类型

• 端点：SND_SOC_DAPM_INPUT、OUTPUT、MIC、SPEAKER、HEADPHONE；

• 处理：SND_SOC_DAPM_ADC、DAC、PGA、MIXER、MUX；

• 电源：SND_SOC_DAPM_SUPPLY、MICBIAS；

• 虚拟：SND_SOC_DAPM_STREAM。

定义示例：

static const struct snd_soc_dapm_widget xxx_dapm_widgets[] = {    SND_SOC_DAPM_INPUT("AINL"),    SND_SOC_DAPM_INPUT("AINR"),    SND_SOC_DAPM_ADC("ADC", "Capture", REG_ADC_PD, 0, 1),    SND_SOC_DAPM_DAC("DAC", "Playback", REG_DAC_PD, 0, 1),    SND_SOC_DAPM_OUTPUT("HPOUTL"),    SND_SOC_DAPM_OUTPUT("HPOUTR"),    SND_SOC_DAPM_MICBIAS("MICBIAS", REG_MICBIAS, 0, 1),};

6.3 Route定义

Route表示音频可流通路径：

static const struct snd_soc_dapm_route xxx_dapm_routes[] = {    { "ADC", NULL, "AINL" },    { "ADC", NULL, "AINR" },    { "HPOUTL", NULL, "DAC" },    { "HPOUTR", NULL, "DAC" },    { "MICBIAS", NULL, "Mic Jack" },};

Route错误会导致DAPM无法上电，出现无声但寄存器正常的问题。

6.4 DAPM工作流程

1. 用户打开播放/捕获流；
2. ALSA触发hw_params；
3. DAPM遍历所有Widget；
4. 标记连通路径上的Widget为上电；
5. 按顺序上电（偏置→模拟→数字→输出）；
6. 停止时逆序下电，抑制爆音。

6.5 DAPM调试工具

1. debugfs路径：/sys/kernel/debug/asoc/<card>/<component>/dapm/；
2. cat xxx_widget
   可查看开关状态；

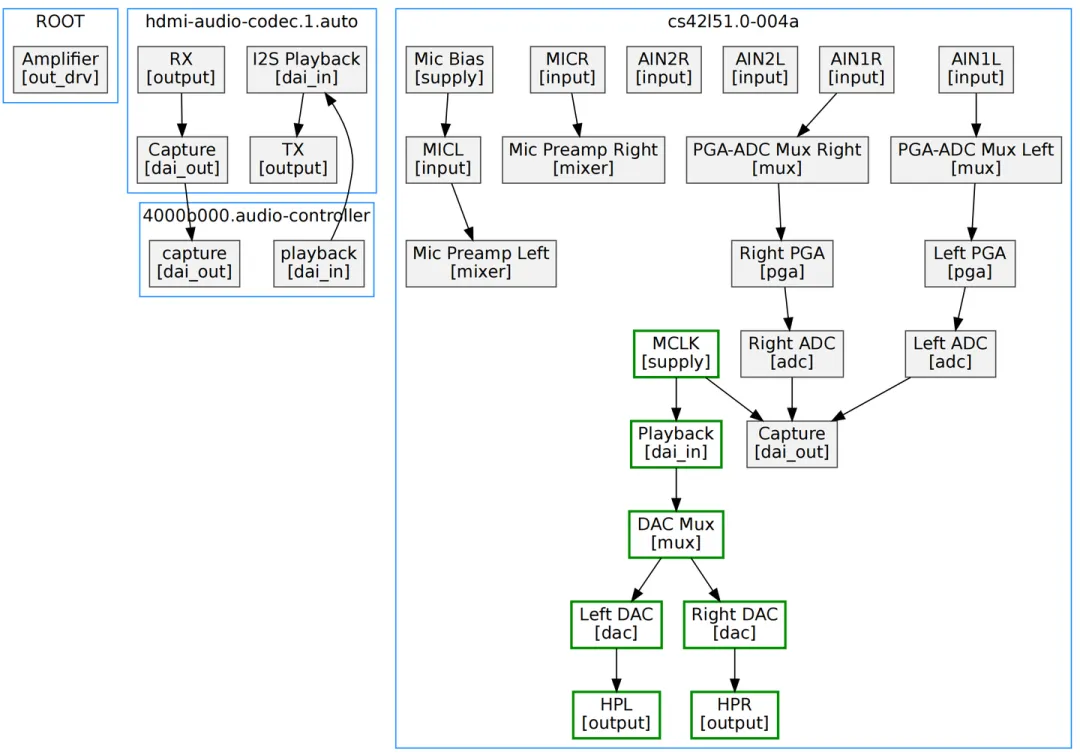

3. dapm-graph
   、vizdapm生成可视化拓扑图；

4. 常见问题：Widget始终Off，说明Route未连通或控件未打开。

七、辅助设备驱动：功放、MUX

嵌入式音频常包含功放、模拟开关、MIC MUX等，ASoC提供通用驱动。

7.1 simple-amplifier

GPIO控制功放，无需I2C配置：

speaker_amp: audio-amplifier {    compatible = "simple-audio-amplifier";    enable-gpios = <&pio 7 7 GPIO_ACTIVE_HIGH>;    sound-name-prefix = "Speaker Amp";};

在声卡中通过simple-audio-card,aux-devs挂载。

7.2 simple-mux

GPIO模拟多路选择器：

mic_mux: mic-mux {    compatible = "simple-audio-mux";    mux-gpios = <&gpio5 5 GPIO_ACTIVE_LOW>;    sound-name-prefix = "Mic Mux";};

路由配置：

"Mic Mux OUT", "Mic Mux IN1","Mic Mux OUT", "Mic Mux IN2"

八、总结

ASoC是嵌入式Linux音频的标准框架，其核心价值在于组件化复用、设备树化配置、DAPM低功耗、标准化API。

驱动开发遵循固定流程：

1. 明确硬件架构：Codec、DAI、时钟、功放、路由；
2. 编写/适配Codec驱动，实现Regmap、DAI、控件、DAPM；
3. 确保CPU DAI驱动支持对应格式与时钟；
4. 使用simple-audio-card编写设备树，配置主从、时钟、路由；
5. 调试DAPM连通性、时钟、控件、功放时序；
6. 优化功耗、爆音等问题。
