做仿真的小伙伴，谁没被 “系统级闭环控制” 难倒过？想做透析装置的浓度循环、热执行器的位移反馈控制，却总觉得得靠 Python 联合仿真，既麻烦又容易报错？ 今天教你用 COMSOL 自带功能，靠多组件耦合搞定闭环控制，全程不用写复杂外部脚本，新手也能轻松上手！一、搞懂核心逻辑：两个组件，双向 “传话”
很多人不知道，COMSOL 里可以用多个组件（Component）实现 “模型 A 算结果→传给模型 B 处理→再把控制信号发回模型 A” 的闭环，就像给仿真装了个 “反馈大脑”。 第一张图就展示了这个经典思路：左边是带搅拌罐的透析装置，膜组件里的 “透析液 - 渗透液” 流动传质在 Component1 里算；搅拌罐的浓度变化、反应动力学在 Component2 里算，两者通过箭头实现双向数据传递，完美还原实际的循环过程。二、关键工具：Nonlocal Couplings，跨组件 “传数据”

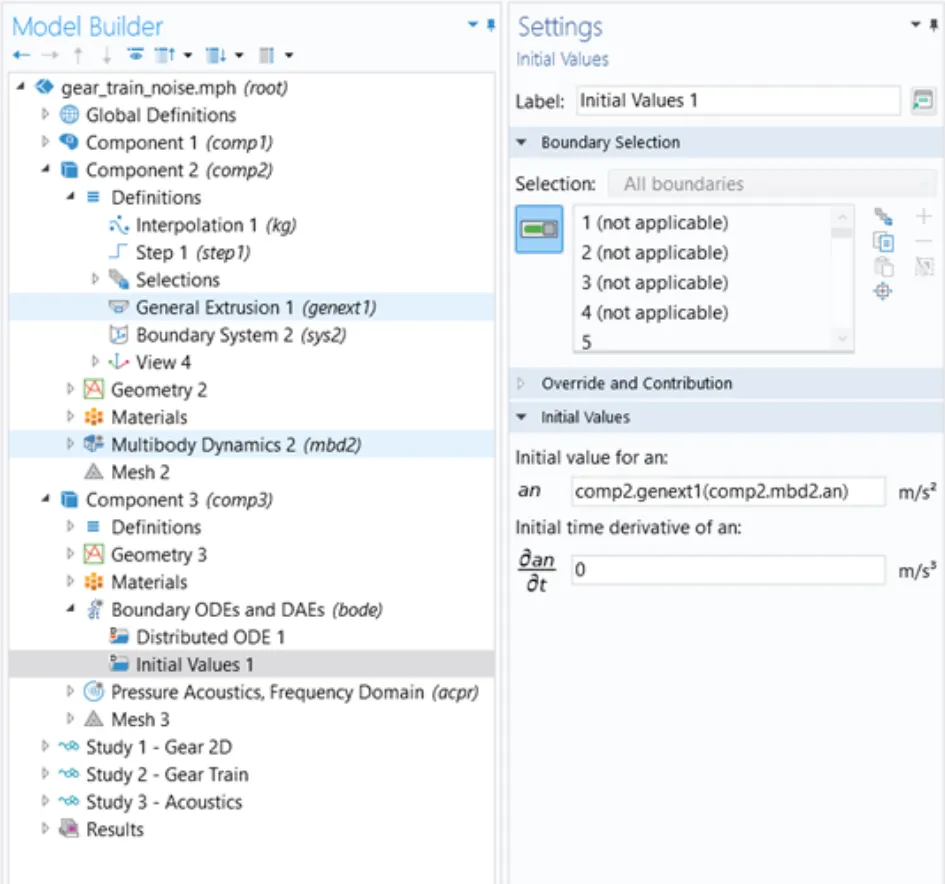

要实现组件间的信息传递，核心就是 Definitions 里的Nonlocal Couplings（非局部耦合）。 第二、三张图展示了它的入口：在 Component 的 Definitions 节点右键，或者顶部工具栏的 “Nonlocal Couplings” 按钮，就能看到这些工具 —— 我们最常用的是General Extrusion（通用挤出耦合），它能把一个组件里的场变量（比如浓度、位移）映射到另一个组件里，实现跨组件 “读数据”。 第四张图就是它的实际用法：在 Component2 里创建了General Extrusion 1，把 Component1 里的加速度场comp2.mbd2.an映射过来，直接作为边界条件的初始值使用，跨组件数据传递就是这么简单。三、实战案例：热执行器的位移 PI 控制

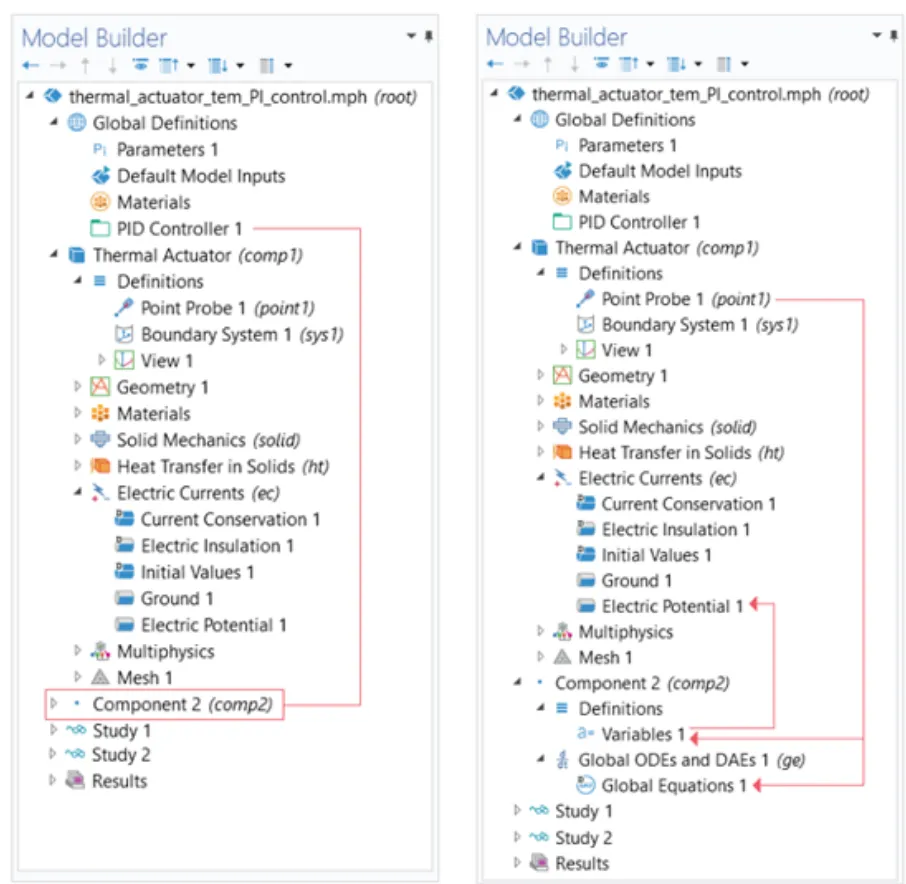

光说不练假把式，我们用热执行器的例子，手把手拆解整个闭环控制流程，对应后面几张图的操作步骤。步骤 1：拆分模型，分而治之
步骤 2：读取反馈信号，精准抓数据

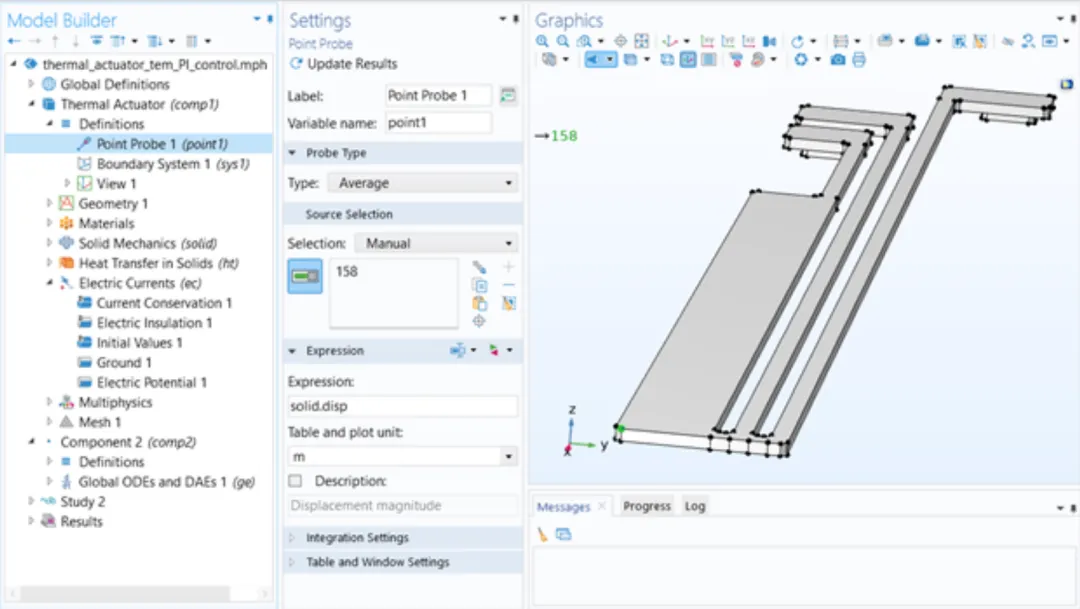

第六张图里，我们在 Component1 的 Definitions 里创建了Point Probe 1，选中执行器末端的点，设置类型为 “Average”，表达式写solid.disp（位移大小），变量名设为point1。这样仿真时，这个点的实时位移就会被记录下来，后续直接用comp1.point1就能在其他组件里调用。步骤 3：定义控制变量，写简单的控制逻辑

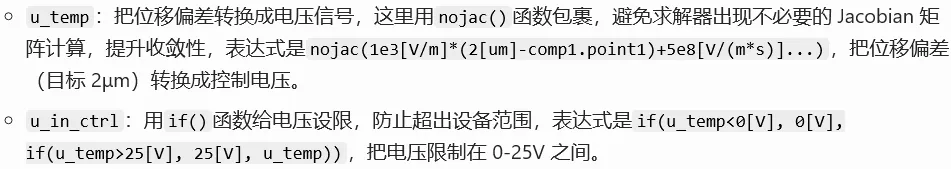

1.先在 Component2 的 Definitions 里建Variables 1，定义两个变量：

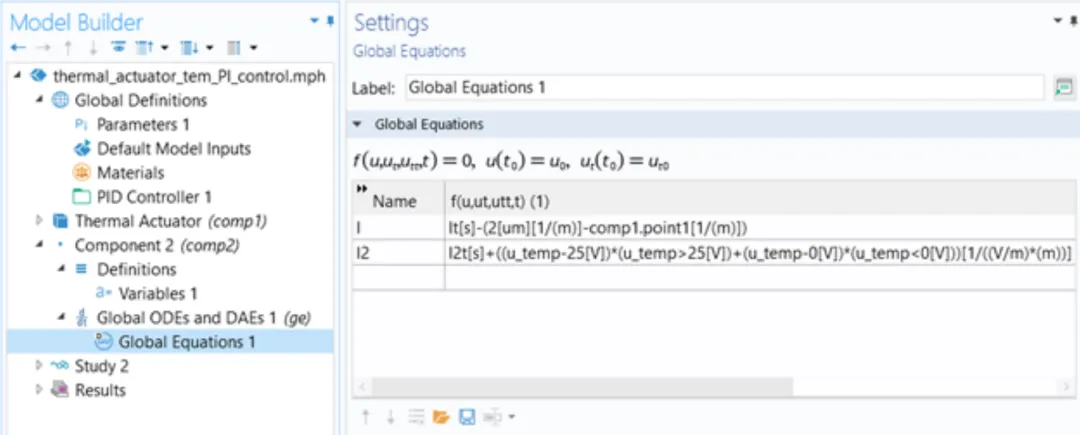

2.再用Global ODEs and DAEs写全局方程，定义控制的积分项、误差项，实现类似 PI 控制的效果，比如It[s]-(2[um][1/(m)]-comp1.point1[1/(m)])就是位移误差的计算式。
步骤 4：把控制信号发回模型，形成闭环
最后一步，把 Component2 里算好的控制电压，送回 Component1 的电流物理场里。 第九张图里，在 Component1 的Electric Potential 1边界条件中，把Electric potential设置为comp2.u_in_ctrl，这样仿真时，控制电压就会实时根据位移反馈更新，形成完整的闭环控制。 第十张图就是这个模型的最终界面，左边是模型树里的 PID Controller 设置，中间是控制器参数（比例增益、积分增益），右边是热执行器的应力分布结果，仿真时控制信号会实时驱动物理场求解，不用任何外部脚本。四、小 Tips：让你的闭环仿真更稳更快
跨组件调用变量时，一定要写全路径，比如comp1.point1，避免求解器找不到变量。
控制逻辑里用if()函数做限幅，防止电压、浓度等变量超出物理范围，导致求解发散。
涉及场变量映射时，优先用General Extrusion，它比简单的变量调用更稳定，尤其是非匹配网格的场景。
其实 COMSOL 的多组件耦合远不止这些用法，从简单的 PID 控制到复杂的系统级循环，都能靠这些自带功能实现。不用再折腾 Python 联合仿真，用好非局部耦合和全局方程，就能轻松搞定闭环控制，把更多精力放在模型本身的优化上～ 今天的分享就到这里了，喜欢的话别忘了👍+关注，咱们下期再见啦。
