大家好，我是情报小哥~

上电的瞬间，一块 ARM 板通常不会立刻跑起炫酷的 GUI。你更可能先看到的是内核日志一行接一行地滚过屏幕。这个画面再熟悉不过，却很少被追问——在没有桌面环境、甚至没有 GPU 驱动完全就绪的时候，这些字符究竟是如何被“画”到屏幕上的？答案就藏在 Framebuffer Console 这套机制里。

先分清三个容易混淆的概念

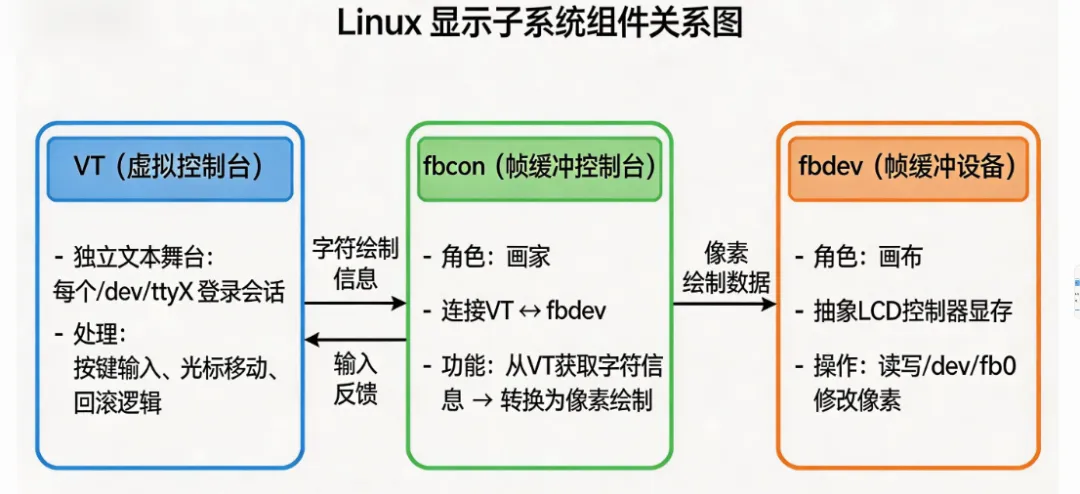

打开内核文档，fbdev（帧缓冲设备）、fbcon（Framebuffer Console）和 VT（Virtual Terminal）基本上放在一起讨论。它们的职责可以用一个简单的类比理清：

• VT 是一间“控制台剧场”。它为每个登录会话、每个 /dev/ttyX 提供一个独立的文本舞台，负责处理按键、光标、回滚等逻辑，却完全不知道舞台长什么样。
• fbdev 是一块“画布”。它抽象了 LCD 控制器的显存，让软件能够通过读写 /dev/fb0 来修改像素，而无需关心底层寄存器。
• fbcon 则是那位站在剧场与画布之间的“画家”。它从 VT 拿到“该画什么字符、在哪里画”，然后在 fbdev 提供的帧缓冲上，用最原始的方式把字形数据转成像素。

如果此时没有虚拟终端，不同程序输出的文字将会互相覆盖，如何解决？正是 VT 的多路复用能力让多个会话彼此隔离，而 fbcon 则负责把当前活跃的那个会话忠实地渲染到屏幕上。

一层层拆解：字符到底怎么变成像素

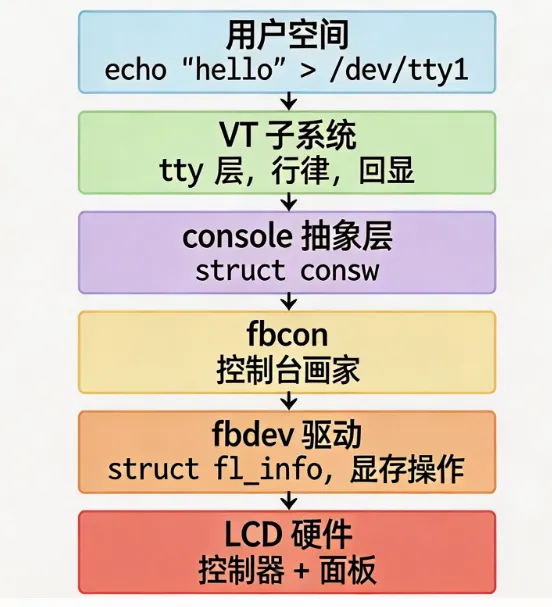

一个完整的文本显示路径，可以用自顶向下的分层视角来看：

当用户空间向 /dev/tty1 写入一个字节，VT 层在完成回显和行缓冲处理后，会调用注册好的 consw 操作集。对 fbcon 而言，这就意味着一次“写字”请求。fbcon 从内核内置的字体数据（通常是 VGA8x16 这类点阵字体）里取出该字符对应的 8×16 位图，然后调用 cfb_imageblit 之类的软件绘制函数，在 struct fb_info 所描述的显存区域中，逐个像素地改写对应位置的颜色值。整个过程没有借助任何 GPU 加速，完全由 CPU 把字形“拓印”到内存上。这种“用 CPU 硬画字符”的做法，在资源受限的嵌入式 SoC 上不是妥协，而是一种有意为之的极简智慧——它既避免了动态内存分配，也不引入额外的电源和复杂度负担，正好贴合“够用就好、功耗与复杂度最小化”的嵌入式设计哲学。

这里也藏着另一个经典设计原则：机制与策略分离。fbcon 只负责“控制台该怎么渲染”这一通用机制（绘制光标、滚动、切换字体等），而具体如何把一块矩形填色、如何把图像块拷贝到显存，则由 fbdev 驱动提供的 fb_fillrect、fb_imageblit 等回调实现。更换一块 LCD，只需要替换底层的 fbdev 驱动，上层的控制台行为和快捷键完全不受影响。这种分层解耦让整个系统在面对硬件变化时保持足够的弹性。

绑定与匹配：谁在什么时候接管控制台

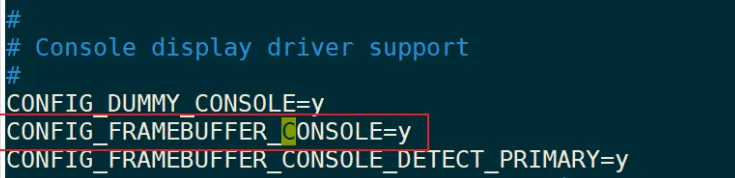

在嵌入式 Linux 下“进入 framebuffer console”，就是确保内核打开 CONFIG_FRAMEBUFFER_CONSOLE、驱动提供 /dev/fb0，并在内核命令行添加 console=tty0，最后在用户空间为 tty1 启动一个 getty。这样显示屏上就会出现可交互的文本终端。

内核启动过程中，fbcon 与 fbdev 的绑定时机很关键。常见的方式是通过内核命令行指定，例如：

console=tty1 fbcon=map:0

这行参数告诉内核：将主控制台映射到第一个注册成功的 framebuffer 设备上。如果不做特殊指定，fbcon 默认也会自动绑定到第一个可用的 fbdev。此外，通过 sysfs 也可以动态查看和控制绑定关系，例如 /sys/class/vtconsole/vtcon1/bind。

更值得一提的是 early console 机制。在内核内存管理器和调度器都尚未就绪的极早期启动阶段，early console 就能往串口或帧缓冲上输出字符。对于嵌入式开发者来说，这意味着哪怕板子死在了 setup_arch() 之前，依然能拿到一条关键打印。这种“快速上报、及早可见”的设计，深刻体现了嵌入式系统在启动可靠性上的设计哲学：宁可功能简陋，也要尽快让信息可见。

如果手边有开发板，这些命令可以帮你直观地感知 fbcon 的存在：

cat /sys/class/graphics/fb0/modes          # 查看当前显示模式fbset -i                                    # 显示 fbdev 详细信息cat /sys/class/vtconsole/vtcon1/name        # 确认绑定的 console 驱动

也可以在 U-Boot 阶段修改内核命令行，旋转控制台方向或切换分辨率：

console=tty0 console=ttyS0,115200 fbcon=rotate:1 video=HDMI-A-1:1280x720@60

重启后屏幕上的字符便跟着旋转了——不需要改应用，甚至不需要改驱动，fbcon 已经帮你处理好了。

理解原理之后，你会发现 fbcon 在嵌入式 Linux 中几乎无处不在：

• 内核启动日志：printk 的输出通过 console 层最终到达 fbcon，形成我们熟悉的滚动字符屏。通常在命令行中添加 console=tty0 即可让内核日志显示在屏幕上。
• 开机 logo：在内核初始化 framebuffer 后，fbcon 可立即渲染一幅静态图像，给用户一个早期的视觉反馈，甚至在根文件系统挂载之前。
• 无桌面环境的本地操作终端：工业控制、仪器仪表等设备常常不运行 X 或 Wayland，只靠 fbcon 提供本地命令行交互，轻量且稳定。
• 轻量 GUI 启动前的过渡显示：系统在加载 Qt 或 LVGL 之前，fbcon 维持着画面，避免屏幕花掉或黑屏。
• 调试控制台：当网络或串口不可用时，本地屏幕加 USB 键盘就构成一个独立的调试环境，典型配置是 console=tty1。

DRM/KMS 和 Wayland 现在是逐渐成为主流，fbdev 被标记为“legacy”。但如果你看一下 DRM 框架中的 drm_fb_helper，就会发现它几乎是 fbcon 思想的一次平移：在 KMS 驱动的顶上再模拟出一个 framebuffer 控制台，让内核日志和急救终端继续可用。理解 fbcon，就掌握了进入嵌入式图形栈深处的一把钥匙。那些分层、解耦、早期可用的设计准则，也不会随着 fbdev 的退役而消散，它们依然在每一个新框架中延续。
