FLAC3D实战:用Python与FISH高效搞定多层倾斜地层与复杂支护

    在岩土工程数值模拟中，面对多层倾斜地层和密集的锚杆支护，手动建模往往费时费力。本文分享一个利用 Python 驱动 FLAC3D，并结合 FISH 语言进行参数化建模与全自动支护布设的实战案例。

一、 数据驱动：Python读取地层参数

    面对层厚不一、力学参数各异的复杂地质，老手通常会建立一个“地层数据库”。Python 会自动循环读取并动态计算出每一层的边界，同时根据岩层厚度自动匹配网格尺寸。

# 岩层数据：[层厚, 密度, 体积模量, 剪切模量, 粘聚力, 内摩擦角, 分组名]rock_layer = [    [4.6,  2640,  18.04, 16.65, 13.4,  50, 'top-xisha2'],    [3.9,  2510,  4.7,   2.7,   5.5,  37, 'top-niyan1'],    [4.0,  2620,  13.56, 12.8,  6.8,  42, 'top-shani1'],    # 可在此处动态追加更多地层...]

二、 参数化建模：轻松搞定15°倾角

    利用 it.command，我们可以将 Python 中的几何变量无缝传递到 FLAC3D 的内嵌环境中。本案例的地层带有 15° 的倾角。我们直接利用三角函数公式，在创建六面体网格（brick）时，让其顶底节点的 Z 坐标直接与 X 坐标关联。这样生成的网格天然自带倾角，避免了复杂的几何切割。

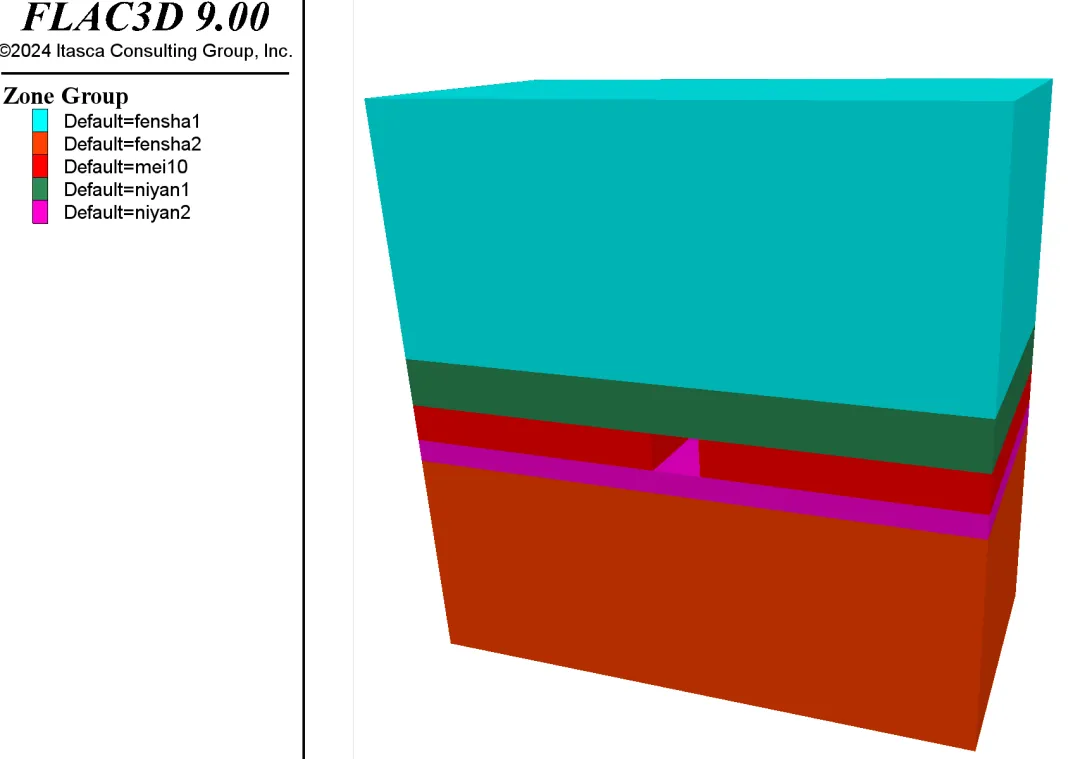

图1：FLAC3D 地层网格与隧道全景开挖图

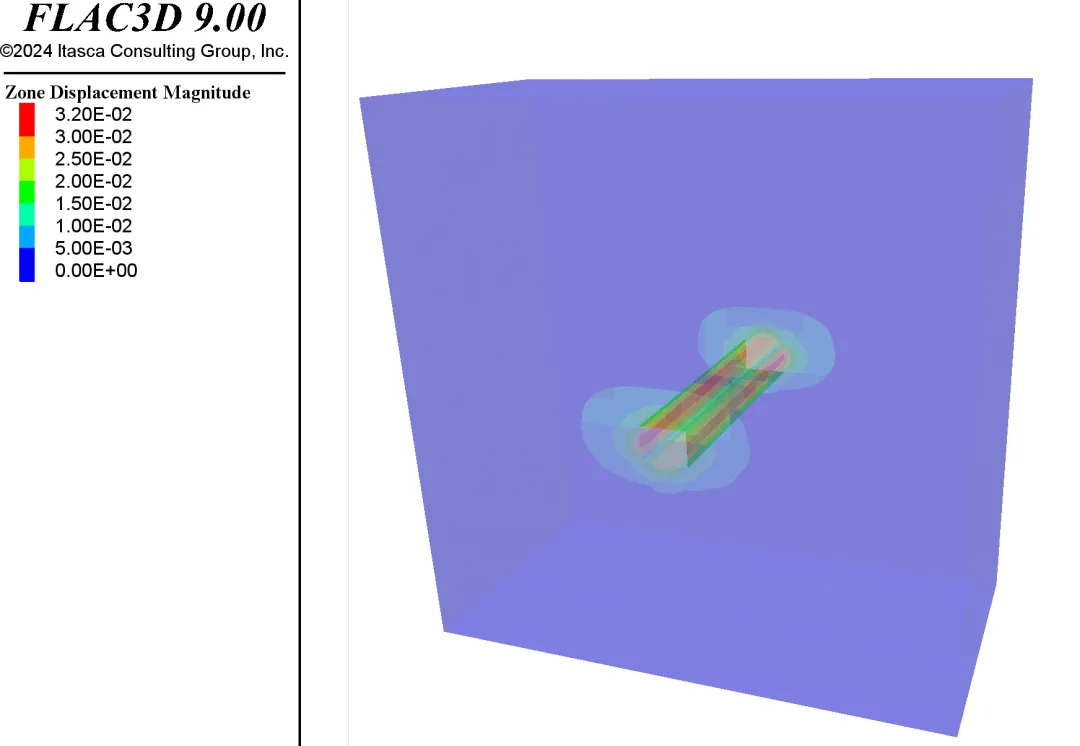

图2：FLAC3D 计算位移

三、 核心大招：用 FISH 自动编织支护网络

    隧道开挖后，需要在纵向（Y轴）上按照不同间距动态布置常规锚杆（间距0.6m）与大长度锚索（间距3.2m）。由于数量庞大，手写坐标很不现实。通过自定义一个名为 apply_tunnel_support 的 FISH 函数，利用双重循环即可优雅地实现全自动布设：

it.command("""fish def apply_tunnel_support(bolt_group, cable_group)    max_cables = int(_y1 / 3.2) + 1  ; 锚索纵向数量计算    max_bolts = int(_y1 / 0.6) + 1   ; 锚杆纵向数量计算    ; 循环生成纵向密集锚杆    loop i(0, max_bolts)        current_y = y_start1 + 0.6 * i        if current_y < _y1 then            command                ; 一键生成左侧、右侧、拱顶的密集锚杆群                struct cable create by-line 27.5 @current_y -32.7 [27.5-2.2] @current_y -32.7 seg 22 group @bolt_group                ; 自动拓展生成其他区域...            endcommand        endif    endloopend""")

    该方法的核心优势在于：

1. 间距自动适配：程序会自动判断是否超出边界，多一步不漏，少一步不错。

2. 全方位覆盖：左墙、右墙、拱顶，全空间三维支护一次联动生成。

四、 初始应力与边界条件

    网格和支护建好后，一键赋予材料属性，并施加边界条件与初始地应力：

• 围岩参数：从 Python 列表中自动读取并统一单位。

• 边界约束：四周固定法向速度，底部三向固定。

• 初始应力：模拟深埋环境，顶部直接施加 -16 MPa 的垂直围压，配合重力加速度，完美还原初始地应力场。

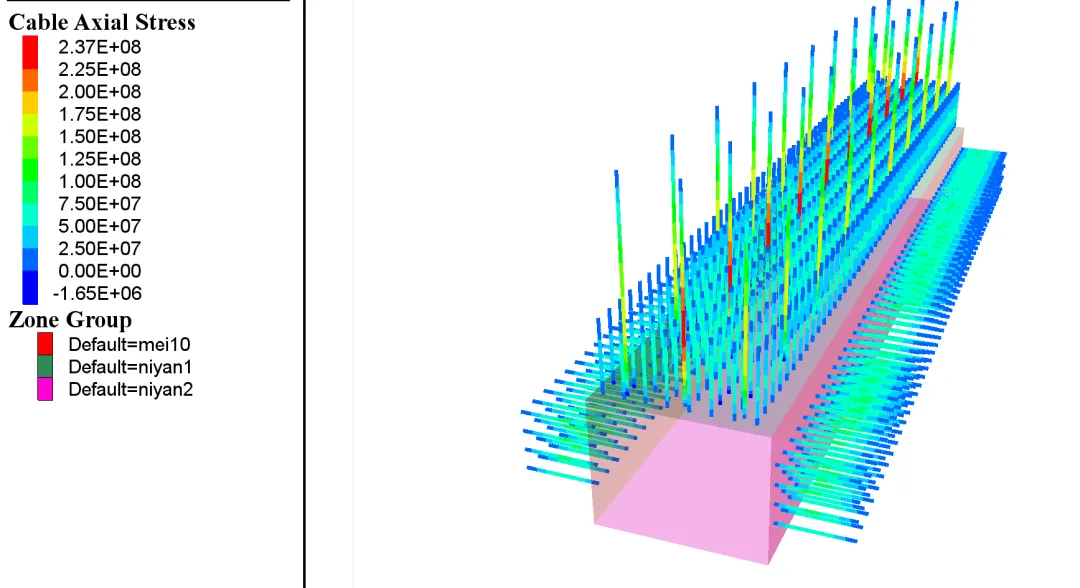

图3：FLAC3D 隧洞锚杆/锚索应力分布

五、 总结

    传统的数值模拟往往把大量时间浪费在“算坐标”上。而本方案通过 Python 脚本控制 + FISH 内部循环的混血模式，大幅提升了建模效率。如果现场地层厚度变了，或者锚杆间距变了，只需在开头修改一个数字，整个三维模型支护即可一键重构。
