【Abaqus 的Python脚本】Tie 约束的基本用法

2026-10-11 07:13:44

在 Abaqus 建模中，经常会遇到不同部件之间需要连接的问题。例如两个零件粘结在一起，或者梁、壳、实体等不同单元类型之间需要协同变形。对于这类问题，如果要求两侧网格完全共节点，前处理过程往往比较繁琐。Tie 约束就是 Abaqus 中处理固定连接和粘结连接的一种常用方法。它可以将一个区域绑定到另一个区域上，使两者在分析过程中保持协调变形。相比共节点建模，Tie 约束对网格一致性的要求较低，因此非常适合在 Python 自动化建模中使用。

1. Tie 约束是什么

Tie 约束可以理解为一种“绑定”关系。它将一个区域约束到另一个区域上，使连接区域在分析过程中保持位移协调。

在 Abaqus 中，Tie 约束通常包含两个对象：一个是主区域 master，另一个是从区域 slave。从区域会被绑定到主区域上，从而实现两个部件之间的固定连接。

2. Tie 约束适合哪些场景

Tie 约束常用于固定连接或粘结连接问题。例如，两个实体零件之间的粘结、壳单元与实体单元之间的连接、梁单元与壳单元之间的连接，以及不同网格密度区域之间的连接。

它的主要优点是：不要求连接区域的节点一一对应。因此，在自动化建模脚本中，Tie 约束可以减少大量手动选点、建集和编写 Equation 约束的工作。

3. Python 中 Tie 约束的基本流程

在 Abaqus Python 脚本中，Tie 约束通常包括三个步骤：定义主区域、定义从区域、创建 Tie 约束。

# 1. 定义主面master_surf = assembly.Surface(    name='Master_Surface',    side1Faces=master_instance.faces[:])# 2. 定义从属区域slave_region = regionToolset.Region(    nodes=slave_instance.nodes[:])# 3. 创建 Tie 约束model.Tie(    name='Tie_Slave_to_Master',    master=master_surf,    slave=slave_region,    positionToleranceMethod=SPECIFIED,    positionTolerance=5.0,    adjust=OFF,    tieRotations=ON,    thickness=ON,)

其中，master 是主区域，slave 是从区域。一般可以将几何更完整、网格更稳定的一侧作为主区域，将需要被绑定的一侧作为从区域。

4. 几个常用参数说明

positionTolerance 表示绑定容差，用来控制 Abaqus 在多大范围内寻找可绑定的主区域。如果容差太小，可能导致部分节点没有成功绑定；如果容差太大，则可能绑定到不合理的位置。

adjust 表示是否允许 Abaqus 调整从属节点位置。设置为 ON 时，Abaqus 可以将从属节点移动到主面上；设置为 OFF 时，则保持原始几何位置不变。

tieRotations 用于控制是否绑定转动自由度。对于梁单元、壳单元等带有转角自由度的单元连接，这个参数通常比较重要。

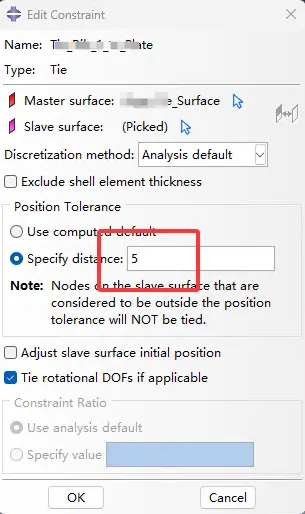

Tie参数设置，图中的参数由前面的代码设置而来

5. 兼容旧版本 Abaqus 的写法

不同版本 Abaqus 对 Tie 参数的支持可能略有差异。为了让脚本在更多版本中运行，可以使用 try-except 写法：

try:    model.Tie(        name='Tie_Example',        master=master_surf,        slave=slave_region,        positionToleranceMethod=SPECIFIED,        positionTolerance=5.0,        adjust=OFF,        tieRotations=ON,        thickness=ON,)except TypeError:    model.Tie(        name='Tie_Example',        master=master_surf,        slave=slave_region,        positionToleranceMethod=SPECIFIED,        positionTolerance=5.0,        adjust=OFF,        thickness=ON,)
