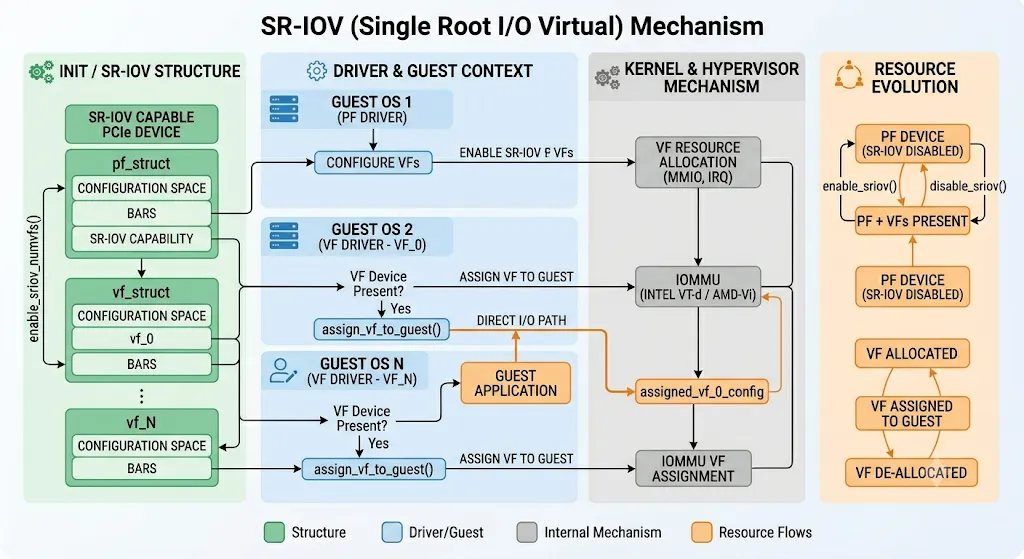

看个框架图，有问题还是在群里或者评论区讨论

第一章 SR-IOV 产生背景

1.1 为什么需要 SR-IOV

在传统虚拟化环境中，虚拟机访问网卡、存储控制器等 PCIe 设备时通常需要经过 Hypervisor 转发。以网络设备为例，虚拟机发送的数据包首先进入虚拟网卡驱动，然后经过 VirtIO、vhost 或软件交换机，最后由宿主机物理网卡发送出去。整个过程中数据需要经过多次上下文切换、内存复制以及软件协议栈处理，这些额外开销在普通业务场景下问题不大，但对于高吞吐、低延迟业务而言会成为明显瓶颈。

随着云计算和数据中心规模不断扩大，越来越多应用开始要求接近物理机的网络性能。例如数据库集群、分布式存储、高频交易以及 HPC 计算环境，往往需要数十 Gbps 甚至数百 Gbps 网络带宽。传统 VirtIO 模式下，CPU 大量时间消耗在虚拟化转发路径中，而不是业务处理本身。为了解决这一问题，PCI-SIG 推出了 SR-IOV（Single Root I/O Virtualization）规范，允许单个物理 PCIe 设备直接向多个虚拟机提供独立硬件功能，从而减少 Hypervisor 干预并提升 I/O 性能。

1.2 SR-IOV 的核心思想

SR-IOV 的核心目标是让一个物理设备同时表现为多个独立 PCIe 设备。对于虚拟机而言，它看到的是一个真实 PCI 设备，可以直接加载驱动并访问硬件资源，而不需要经过 VirtIO 或软件模拟层。这样虚拟机与硬件之间建立了更加直接的数据通路，大幅降低虚拟化开销，传统虚拟化路径如下：

VM │ ▼VirtIO Driver │ ▼Hypervisor │ ▼Physical NIC

SR-IOV 路径：

VM │ ▼Virtual Function │ ▼Physical NIC

这里的数据路径明显缩短，CPU 参与度降低，因此网络延迟和吞吐量都能得到显著改善。这也是 SR-IOV 在云计算平台中被广泛采用的重要原因。

第二章 PF 与 VF 架构

2.1 什么是 Physical Function

SR-IOV 设备启动后，首先会出现一个 Physical Function（PF）。PF 是真实物理设备对应的 PCI 功能，拥有完整配置能力和管理权限。宿主机加载 PF 驱动后，可以配置设备参数、创建 VF、管理队列资源以及控制硬件运行状态。因此 PF 更像是整个设备的管理入口，以 Intel 网卡为例：

0000:01:00.0 通常就是 PF 设备

查看设备信息：lspci输出可能如下：

01:00.0 Ethernet controller:Intel XXV710

PF 驱动负责与硬件直接交互，同时为后续 VF 创建提供资源支持。没有 PF 的存在，VF 无法单独运行，因此 PF 是整个 SR-IOV 架构的核心管理节点。

2.2 什么是 Virtual Function

VF（Virtual Function）是 SR-IOV 创建出来的虚拟 PCI 功能。每个 VF 都拥有独立 PCI 配置空间、中断资源以及 DMA 能力，因此在操作系统看来就是一个真实 PCI 设备。

例如 PF 创建 8 个 VF：

echo 8 > /sys/class/net/eth0/device/sriov_numvfs

随后系统中可能出现：

01:00.1 VF001:00.2 VF101:00.3 VF2...01:00.8 VF7

这些 VF 可以分别分配给不同虚拟机使用。虽然它们共享同一块物理网卡，但每个 VF 都拥有独立 MAC 地址、队列和 DMA 通道，因此虚拟机能够直接访问硬件，而无需经过软件模拟层。

第三章 SR-IOV 硬件实现机制

3.1 PCIe 配置空间扩展

SR-IOV 并不是 Linux 特有功能，而是 PCIe 标准的一部分。支持 SR-IOV 的设备会在 PCIe Extended Capability 中提供专门的 SR-IOV Capability。操作系统通过读取该能力结构获取 VF 数量、VF BAR 地址以及资源映射信息，PCI 配置空间中包含如下信息：

SR-IOV Capability    │    ├─ Total VFs    ├─ Initial VFs    ├─ VF Offset    ├─ VF Stride    └─ VF BAR

Linux PCI 子系统初始化设备时会解析这些配置项，从而确定设备是否支持 SR-IOV 以及能够创建多少个 VF。整个过程由 PCI 核心代码自动完成，驱动只需要实现对应回调接口即可。

3.2 VF 为什么能够直接 DMA

SR-IOV 性能提升的关键在于 VF 具备独立 DMA 能力。传统 VirtIO 模式下，DMA 操作由宿主机驱动完成；而 VF 被分配给虚拟机后，虚拟机驱动可以直接配置 DMA 描述符，数据无需经过 Hypervisor 中转，数据路径：

VM Memory     │     ▼VF DMA Engine     │     ▼NIC Hardware

为了保证安全性，系统通常配合 IOMMU 使用。IOMMU 会限制 VF 只能访问分配给当前虚拟机的内存区域，防止 DMA 越界访问其他虚拟机数据。因此 SR-IOV 能够实现高性能直通，同时保持虚拟化环境的隔离能力。

第四章 Linux 中的 SR-IOV 实现

4.1 PCI 子系统如何创建 VF

Linux PCI 核心提供了统一 SR-IOV 框架。当驱动调用 pci_enable_sriov() 时，PCI 子系统会根据设备 Capability 自动创建 VF，典型代码：

ret = pci_enable_sriov(pdev, num_vfs);

调用链大致：

Driver   │   ▼pci_enable_sriov()   │   ▼sriov_enable()   │   ▼Create VF Devices

VF 创建完成后，每个 VF 都会作为独立 PCI 设备注册到系统中。此时可以通过 lspci 查看新增设备，并为其绑定驱动或分配给虚拟机。

4.2 sysfs 接口管理 VF

Linux 提供了统一 sysfs 接口管理 VF：

cat /sys/class/net/eth0/device/sriov_totalvfs

查看最大支持数量：64

创建 VF：echo 8 > /sys/class/net/eth0/device/sriov_numvfs

删除 VF：echo 0 > /sys/class/net/eth0/device/sriov_numvfs

这种设计使管理员无需修改驱动即可动态调整 VF 数量，非常适合云平台资源管理。OpenStack、Kubernetes SR-IOV Network Operator 等方案底层都依赖这些 sysfs 接口完成 VF 生命周期管理。

第五章 SR-IOV 与虚拟机直通

5.1 VF 如何分配给虚拟机

VF 创建后，通常会绑定 vfio-pci 驱动，再交给 QEMU 使用。绑定方式如下：

echo vfio-pci > /sys/bus/pci/devices/.../driver_override随后：virsh attach-device或者：qemu -device vfio-pci,...

此时 VF 会从宿主机解绑，并映射到目标虚拟机。对于虚拟机而言，这就是一个真实 PCI 网卡，因此可以直接加载厂商驱动进行使用，整个过程：

PF │ ├─ VF0 → VM1 ├─ VF1 → VM2 ├─ VF2 → VM3 └─ VF3 → VM4

多个虚拟机共享同一物理网卡，但互相隔离，各自拥有独立数据通路。

5.2 为什么 SR-IOV 性能接近裸机

VirtIO 路径中，大量 CPU 时间消耗在虚拟化层。而 SR-IOV 允许数据直接从虚拟机进入硬件队列，减少上下文切换和软件转发开销，性能路径对比：

VirtIO:VM ↓VirtIO ↓vhost ↓Bridge ↓NICSR-IOV:VM ↓VF ↓NIC

因此 SR-IOV 网络延迟通常比 VirtIO 更低，CPU 占用率也明显下降。在 25G、40G、100G 网络环境中，这种优势尤为明显，也是现代云计算平台大量采用 SR-IOV 的重要原因。

第六章 SR-IOV 的限制与应用场景

6.1 SR-IOV 的局限性

虽然 SR-IOV 性能优秀，但并非没有代价。首先，VF 数量受硬件限制，一块网卡通常只能提供几十到上百个 VF，无法像 VirtIO 那样无限扩展。其次，VF 一旦分配给虚拟机，宿主机难以对流量进行细粒度控制，软件交换机和安全策略能力受到影响。此外，Live Migration 迁移支持较差，因为 VF 与物理硬件绑定较深，迁移过程中状态同步非常复杂。

从运维角度来看，SR-IOV 还要求硬件支持 PCIe SR-IOV 和 IOMMU。如果 BIOS 未开启 VT-d 或 AMD-Vi，VF 无法安全直通。因此部署前需要检查硬件、固件以及内核配置是否满足要求。

6.2 应用

SR-IOV 最常见应用场景包括云计算、高性能存储以及低延迟网络服务。在 OpenStack 环境中，NFV（Network Function Virtualization）广泛使用 SR-IOV 为虚拟网络设备提供接近裸机的性能；在 Ceph、NVMe-oF 等存储系统中，SR-IOV 可以降低网络协议栈开销；在金融交易系统和 HPC 集群中，则能够减少网络延迟抖动，提高业务确定性。

从整体架构看，SR-IOV 本质上是在“共享设备”和“设备直通”之间寻找平衡。它既保留了一块设备服务多个虚拟机的能力，又提供接近 PCI Passthrough 的性能表现。随着 100G、200G 网络逐渐普及，SR-IOV 已成为现代数据中心网络虚拟化的重要基础技术之一。
