Linux 部署 VXLAN 配置示例

在 Linux 系统上手动部署VXLAN的完整配置示例，涵盖单播隧道、组播隧道、以及与 Linux Bridge 或 OVS 集成的三种常见模式。

所有配置使用原生 Linux 命令（ip、bridge、ip link），无需安装额外软件。

一、环境假设

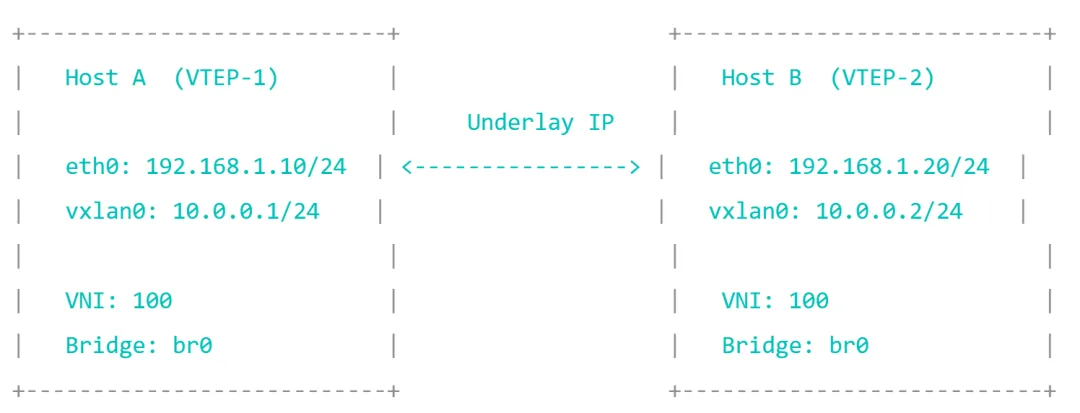

1.1 网络拓扑

Host A 和 Host B 通过物理接口 eth0 三层可达。

逻辑 VXLAN 接口 vxlan0 使用VNI 100。

在 VXLAN 之上构建一个Linux bridge br0，用于连接本地 VM/容器。

二、单播模式（Unicast，手动指定对端 VTEP）

适用场景：小型网络，对端 VTEP IP 固定且较少。

Host A 配置

# 1. 创建 VXLAN 接口（单播模式，指定对端 IP）

ip link add vxlan0 type vxlan id 100 \

dev eth0 \

remote 192.168.1.20 \

dstport 4789

# 2. 启用接口

ip link set vxlan0 up

# 3. 可选：分配 IP 地址（VTEP 自身使用的三层地址）

ip addr add 10.0.0.1/24 dev vxlan0

# 4. （推荐）创建 Linux Bridge，将 VXLAN 接口加入

ip link add br0 type bridge

ip link set vxlan0 master br0

ip link set br0 up

Host B 配置

# 1. 创建 VXLAN 接口（对端 IP 指向 Host A）

ip link add vxlan0 type vxlan id 100 \

dev eth0 \

remote 192.168.1.10 \

dstport 4789

# 2. 启用

ip link set vxlan0 up

# 3. 分配 IP

ip addr add 10.0.0.2/24 dev vxlan0

# 4. 创建 Bridge

ip link add br0 type bridge

ip link set vxlan0 master br0

ip link set br0 up

验证

# 在任意主机上 Ping 对端 VXLAN IP

ping 10.0.0.2# 从 Host A 发起

# 查看 VXLAN 隧道状态

ip -d link show vxlan0

缺点：只能点对点通信。如需多对多，必须为每对 VTEP 创建独立的 VXLAN 接口。

三、组播模式（Multicast，自动发现）

适用场景：多台 VTEP 需自动发现、广播/组播泛洪。底层网络需支持组播路由（如 PIM）。

组播组假设：239.1.1.1

Host A / Host B / Host C 相同配置

# 1. 创建 VXLAN 接口（使用组播组）

ip link add vxlan0 type vxlan id 100 \

dev eth0 \

group 239.1.1.1 \

dstport 4789

# 2. 启用

ip link set vxlan0 up

# 3. 分配 IP（每台主机不同）

ip addr add 10.0.0.X/24 dev vxlan0

# 4. 创建 Bridge

ip link add br0 type bridge

ip link set vxlan0 master br0

ip link set br0 up

验证

# 从 Host A 广播 Ping 组播组地址

ping 10.0.0.255

# 查看 mac 表学习情况

bridge fdb show dev vxlan0

优点：VTEP 自动发现，无需手动指定对端。缺点：依赖组播，在大规模网络或云环境中不可用。

四、点对多点（Unicast + L2 FDB 动态学习）

推荐方案：结合 EVPN 或手动管理 FDB，无需组播。通过 bridge fdb 添加远端 MAC 对应的 VTEP IP。

Host A 配置

# 1. 创建 VXLAN 接口（不指定 remote，使用 FDB）

ip link add vxlan0 type vxlan id 100 \

dev eth0 \

dstport 4789 \

learning

# 2. 启用

ip link set vxlan0 up

# 3. 分配 IP

ip addr add 10.0.0.1/24 dev vxlan0

# 4. 手动添加远端 MAC（例如 Host B 的 VM MAC）

#假设 Host B 的 VM 有 MAC 00:11:22:33:44:55

bridge fdb append 00:11:22:33:44:55 dev vxlan0 dst 192.168.1.20

# 5. （可选）开启本地 ARP 抑制

ip link set vxlan0 type vxlan proxy_arp on

Host B 配置（对称）

ip link add vxlan0 type vxlan id 100 dev eth0 dstport 4789 learning

ip link set vxlan0 up

ip addr add 10.0.0.2/24 dev vxlan0

# 添加 Host A 的 VM MAC

bridge fdb append AA:BB:CC:DD:EE:FF dev vxlan0 dst 192.168.1.10

学习机制：当 VXLAN 接口收到未知源 MAC 的数据包时，会自动将 (MAC, 对端 IP) 加入 FDB。learning 参数开启此功能。

五、与 Linux Bridge / 虚拟化集成（VM/容器接入）

5.1 通过 Bridge 连接本地 VM（libvirt / KVM）

# 1. 创建 VXLAN + Bridge

ip link add vxlan0 type vxlan id 100 dev eth0 group 239.1.1.1 dstport 4789

ip link add br0 type bridge

ip link set vxlan0 master br0

ip link set br0 up

# 2. 创建 veth pair 给容器或 VM 使用（这里以容器为例）

ip link add veth0 type veth peer name veth1

ip link set veth1 master br0

ip link set veth0 up

ip link set veth1 up

# 3. 在容器内配置 IP

ip netns add test_ctn

ip link set veth0 netns test_ctn

ip netns exec test_ctn ip addr add 10.0.0.10/24 dev veth0

ip netns exec test_ctn ip link set veth0 up

5.2 与 Open vSwitch (OVS) 集成

OVS 通常用于更复杂的策略和SDN 环境。

# 1. 安装 OVS（如果不是默认安装）

apt install openvswitch-switch# Debian/Ubuntu

yum install openvswitch# RHEL/CentOS

# 2. 创建 OVS Bridge

ovs-vsctl add-br ovs-br0

# 3. 添加 VXLAN 端口到 OVS

ovs-vsctl add-port ovs-br0 vxlan0 -- set interface vxlan0 type=vxlan \

options:remote_ip=192.168.1.20 \

options:key=100 \

options:dst_port=4789

# 4. 查看端口状态

ovs-vsctl show

# 5. 添加物理端口或 VM 端口类似

ip link set eth1 up

ovs-vsctl add-port ovs-br0 eth1

OVS 模式优点：支持OpenFlow 流表、隧道策略、QoS 控制，适合数据中心和SDN。

六、高级配置：ARP 抑制与未知单播抑制

问题：VXLAN 默认广播泛洪会消耗带宽。解决方案：开启本地 ARP 代理或 ND 抑制，减少不必要的广播。

# 启用本地 ARP 抑制（需内核支持）

ip link set vxlan0 type vxlan proxy_arp on

# 或在 sysctl 中开启全局抑制

sysctl -w net.ipv4.conf.vxlan0.proxy_arp=1

注意：这要求 VTEP 知道所有 VM 的 MAC-IP 映射，通常配合EVPN 或手动静态表使用。

七、配置持久化

使用 /etc/network/interfaces（Debian/Ubuntu）

# 在/etc/network/interfaces 中添加：

auto vxlan0

iface vxlan0 inet manual

pre-up ip link add vxlan0 type vxlan id 100 dev eth0 dstport 4789 group 239.1.1.1

up ip link set vxlan0 up

post-down ip link del vxlan0

使用 ifcfg 文件（RHEL/CentOS 7/8）

# /etc/sysconfig/network-scripts/ifcfg-vxlan0

DEVICE=vxlan0

TYPE=VXLAN

ONBOOT=yes

VXLAN_ID=100

VXLAN_DEV=eth0

VXLAN_REMOTE_IP=192.168.1.20

VXLAN_DSTPORT=4789

VLAN=no

使用 systemd-networkd

# /etc/systemd/network/20-vxlan0.netdev

[NetDev]

Name=vxlan0

Kind=vxlan

[VXLAN]

Id=100

Remote=192.168.1.20

Local=192.168.1.10

DestinationPort=4789

# /etc/systemd/network/20-br0.network

[Match]

Name=vxlan0

[Network]

Address=10.0.0.1/24

Bridge=br0

八、验证与排障常用命令

# 查看 VXLAN 接口详细信息

ip -d link show vxlan0

# 查看 FDB 表（远端 MAC 和 VTEP IP 映射）

bridge fdb show dev vxlan0

# 查看邻居表（ARP / ND）

ip neigh show dev vxlan0

# 抓包确认 VXLAN 封装

tcpdump -i eth0 udp port 4789 -vvv -X

# 检查 VXLAN 隧道统计

ip -s link show vxlan0

# 查看 Netlink 消息（用于调试 EVPN 控制平面）

ip monitor link

九、常见问题排查

最小的 VXLAN 配置只需要 ip link add vxlan0 type vxlan id 100 dev eth0 remote 192.168.1.20 dstport 4789。

生产环境则推荐结合EVPN（如 FRR + BGP）和OVS实现自动控制平面，避免手动管理 FDB。

VXLAN 配置中常见的错误及解决方法

以下是对 Linux 及交换机VXLAN 配置中高频错误的系统性分类，涵盖配置、MTU、ARP、组播、控制平面等五个方面。

一、VXLAN 接口无法创建

错误 1：内核不支持 VXLAN

现象：

ip link add vxlan0 type vxlan id 100 dev eth0 remote 192.168.1.20

# 返回：RTNETLINK answers: Operation not supported

原因：

内核未加载 vxlan 模块。

内核版本过旧（Linux < 3.6 不支持 VXLAN）。

解决方法：

# 1. 检查模块是否已加载

lsmod | grep vxlan

# 2. 手动加载

modprobe vxlan

# 3. 永久加载（写入/etc/modules）

echo "vxlan" >> /etc/modules

# 4. 检查内核版本

uname -r

# 如果 < 3.6，需升级内核

错误 2：VXLAN ID 冲突

现象：

ip link add vxlan0 type vxlan id 100 dev eth0

# 返回：RTNETLINK answers: File exists

原因：同一台主机上已有相同 VNI 的 VXLAN 接口。

解决方法：

# 1. 查看已有 VXLAN 接口

ip -d link show type vxlan

# 2. 删除冲突接口

ip link del vxlan0

# 3. 尝试使用不同的 VNI

二、隧道无法建立（Underlay 不通）

错误 3：外层 IP 路由不可达

现象：

两端 VTEP 的 Loopback 无法 Ping 通。

bridge fdb show dev vxlan0为空（MAC 未学习）。

原因：

Underlay 路由配置错误（OSPF/BGP/静态路由未正确配置）。

防火墙或 ACL 阻塞了 UDP 4789 端口。

解决方法：

# 1. 测试 Underlay 连通性

ping -c 3 192.168.1.20# 从 VTEP-1 Ping VTEP-2 的物理 IP

ping -c 3 10.0.0.2 -I vxlan0# 从 VXLAN 接口 Ping 对端

# 2. 检查防火墙

iptables -L -n | grep 4789

firewall-cmd --list-ports# CentOS/RHEL

ufw status# Ubuntu

# 3. 开放 UDP 4789 端口

iptables -A INPUT -p udp --dport 4789 -j ACCEPT

# 4. 检查路由表（确认到对端Loopback 的路由）

ip route get 10.0.0.2 from 10.0.0.1

错误 4：VNI 不一致

现象：

两端能 Ping 通物理 IP，但 VXLAN 内跨主机通信失败。

抓包看到 VNI 字段不同。

原因：两端配置的 id（VNI）不同。

解决方法：

# 在两端执行以下命令确认 VNI

ip -d link show vxlan0 | grep id

# 输出示例：id 100<--- 两端必须一致

# 如果不同，重新创建一致的 VNI

ip link del vxlan0

ip link add vxlan0 type vxlan id 100 dev eth0 remote 192.168.1.20

三、MTU 导致大包丢失

错误 5：封装后的数据包被分片或丢弃

现象：

小包（< 1448 字节）通信正常。

ping -M do -s 1472对端无响应（分片禁止）。

应用层传输大文件失败（FTP/SCP 等）。

原因：

物理接口 MTU 默认 1500，VXLAN 封装增加 50 字节 ⇒有效载荷最大 1450 字节。

如果 VM 发出 1500 字节包，封装后变成 1550 字节，被物理接口丢弃。

解决方法：

# 1. 调整物理接口 MTU 为 1600

ip link set dev eth0 mtu 1600

# 2. 确保整个路径（交换机、路由器）都支持 1600 MTU

# 在交换机上：

interface GigabitEthernet1/0/1

mtu 1600

# 3. 在 VM 内调整 MTU（如果 VM 直接连接VXLAN）

ip link set dev eth0 mtu 1450# 1500 - 50

# 4. 验证：从两端分别测试

ping -M do -s 1450 10.0.0.2# 应成功

ping -M do -s 1472 10.0.0.2# 应失败（超过最大值）

最佳实践：

整个 Underlay 网络统一使用1600 或 9000（巨型帧）MTU。

Linux 端：ip link set dev eth0 mtu 1600。

交换机端：mtu 1600（各厂商命令略有不同）。

四、ARP 与 MAC 学习失败

错误 6：ARP 请求无法跨 VTEP 传输

现象：

ip neigh show dev vxlan0显示 INCOMPLETE。

Windows 或 Linux VM 无法获取对端 VM 的 MAC 地址。

原因：

VXLAN 默认广播泛洪，但组播未配置或组播路由不通。

proxy_arp未开启。

解决方法：

# 1. 开启本地代理 ARP（减少广播依赖）

ip link set vxlan0 type vxlan proxy_arp on

# 2. 确保组播（如果使用组播模式）可用

ip maddr show | grep 239.1.1.1

# 然后通过静态 ARP 强制学习（测试用）

arp -s 10.0.0.2 00:11:22:33:44:55 -i vxlan0

# 3. 检查 FDB（MAC 转发表）

bridge fdb show dev vxlan0

# 如果有条目，但 ARP 仍失败，尝试手动添加

bridge fdb append 00:11:22:33:44:55 dev vxlan0 dst 192.168.1.20

错误 7：FDB 表不学习远端 MAC

现象：

bridge fdb show dev vxlan0只有本地 MAC，没有远端 MAC。

但物理 IP 能 Ping 通。

原因：

VXLAN 接口未开启 learning 标志。

对端 VTEP 没有回应数据（例如防火墙过滤了 UDP 4789 的回复包）。

解决方法：

# 1. 确保 learning 开启

ip link set vxlan0 type vxlan learning on

# 2. 手动触发学习：

# 在对端 VM 上发起一个发送到本端 VM 的包（例如 Ping）

# 或者手动添加静态 FDB 条目

bridge fdb append 00:11:22:33:44:55 dev vxlan0 dst 192.168.1.20

# 3. 查看内核日志（可能提示丢包原因）

dmesg | tail -20

五、组播模式常见错误

错误 8：组播组无法注册

现象：

ip maddr show显示未加入组播组。

VXLAN 接口上看不到组播流量。

原因：

底层交换机或路由器组播路由未启用（如 IGMP Snooping 过滤）。

使用了保留组播地址（224.0.0.x）。

解决方法：

# 1. 使用非保留组播地址（239.0.0.0/8为管理组播，推荐 239.1.0.0/16）

# 避免使用 224.0.0.x（链路本地组播，不过路由器）

# 2. 检查底层的 IGMP Snooping

# 在交换机上：

display igmp-snooping

# 如果启用，允许组239.1.1.1 通过

# 3. 手动加入组播组（Linux）

ip maddr add 239.1.1.1 dev eth0

# 4. 如果使用 PIM，确保启用

router> enable

router# configure terminal

router(config)# ip multicast-routing

router(config)# interface GigabitEthernet0/0

router(config-if)# ip pim sparse-mode

错误 9：组播模式下的广播风暴

现象：

VXLAN 网络内拥堵严重，CPU 使用率高。

bridge fdb中MAC 表项迅速增长。

原因：

所有 VTEP 都加入同一个组播组，广播泛洪数量与 VTEP 数成正比。

没有开启 ARP 抑制或 ND 抑制。

解决方法：

# 1. 开启 proxy_arp（见错误 6）

# 2. 考虑切换到 EVPN 模式（如 FRR + BGP EVPN）

# 3. 或使用 OVS 的广播优化策略：

ovs-vsctl set bridge ovs-br0 flood_vlans=0

六、控制平面（EVPN）相关问题

错误 10：BGP EVPN 邻居无法建立

现象：

display bgp l2vpn evpn peer显示 Idle。

TCP 端口 179 未建立。

原因：

Loopback 路由不可达。

BGP 配置错误（AS 号、邻居 IP）。

解决方法（华为/华三）：

# 1. 确认 Loopback 互通

ping -a 10.0.1.1 10.0.2.1

# 2. 确保 L2VPN 地址族已启用

l2vpn enable# 全局启用

# 3. 指定connect-interface

bgp 100

peer 10.0.255.1 as-number 100

peer 10.0.255.1 connect-interface loopback0

错误 11：EVPN 不通告 IRB（分布式网关失败）

现象：

同 VXLAN 内 VM 能互通，但无法访问网关。

不同 Leaf 上的网关不能互相学习路由。

原因：

未配置 advertise irb。

Vsi-interface 的Anycast IP/MAC 不统一。

解决方法：

# 华三：

address-family l2vpn evpn

peer 10.0.255.1 enable

peer 10.0.255.1 advertise irb

# 华为：

l2vpn-family evpn

peer 10.0.255.1 advertise irb

# 确保 Vsi-interface IP/MAC 一致

interface Vsi-interface5000

ip address 192.168.1.254 255.255.255.0

mac-address 0000-5e00-5000# 所有 Leaf 相同 MAC

anycast-gateway enable

七、性能监控问题

错误 12：软件转发导致性能下降

现象：

吞吐量远低于物理线速。

top显示ksoftirqd 或 vxlan 进程 CPU 占用高。

原因：

网卡不支持 VXLAN 硬件卸载（offload）。

使用了不具有硬件 VXLAN 能力的交换机。

解决方法：

# 1. 检查网卡卸载能力

ethtool -k eth0 | grep tx-udp-tnl-segmentation

ethtool -k eth0 | grep tx-checksum-ip-generic

# 如果显示 off，则不支持硬件卸载

# 考虑使用支持 VXLAN 卸载的网卡（如 Mellanox、Intel XL710）

# 2. 对于 CPU 瓶颈，增加处理能力：

ethtool -L eth0 combined 4# 调整队列数

八、快速排障检查清单

# 1. 检查 VXLAN 接口是否存在且状态 UP

ip link show vxlan0

# 2. 检查 VNI 是否一致

ip -d link show vxlan0 | grep id

# 3. 检查 FDB（MAC 表）

bridge fdb show dev vxlan0

# 4. 检查 ARP 表

ip neigh show dev vxlan0

# 5. 检查底层 MTU

ip link show eth0 | grep mtu

ping -M do -s 1450 10.0.0.2

# 6. 测试物理连通性

ping 192.168.1.20

# 7. 抓包分析

tcpdump -i any udp port 4789 -vvv -X

九、常见错误一览表

遇到任何 VXLAN 问题，先从物理连通性（Ping）和MTU出发，80% 的问题源于这两项。然后再检查 VNI 一致性和 FDB 学习情况。

如果涉及 EVPN，优先确认 BGP EVPN 邻居状态是否为 Established。
