玩转 Linux 机器视觉:手把手带你搞定 Ubuntu 下海康工业相机 C++ SDK

拒绝黑屏与掉帧！本文专为 Linux 环境下的机器视觉与 AI 算法工程师打造，一篇文章带你打通 Ubuntu 系统下海康工业相机 MVS 的安装部署、CMake 项目架构配置，并奉上一套稳定、完美对接 OpenCV 的生产级 C++ 封装源码。

在工业自动化、无人巡检、机械臂抓取以及各类 Embodied AI（具身智能）场景中，工业相机作为系统的“眼睛”，其取流的稳定性和超低延迟是后续所有 AI 推理（如 YOLO 目标检测、OCR 识别）的基石。

由于生产环境多采用 Ubuntu 系统作为边缘计算设备的运行环境，如何在 Linux 下高效、稳定地进行海康工业相机 C++ SDK 的二次开发，成了很多开发者必须面对的课题。今天，我们就来彻底拆解它！

Ubuntu 环境安装

海康机器人官网 提供了 Linux 版本的 MVS (Machine Vision Suite) 安装包。下载完成后，通常是一个 .zip 压缩包。

安装步骤

解压后能够拿到不同架构（如 x86_64 或 aarch64）的 tar.gz 包以及相应的 deb 文件，可以通过 dpkg 命令安装 deb 包，也可以将 tar.gz 解压后直接执行安装脚本：

sudo chmod +x setup.sh
sudo ./setup.sh

安装脚本会自动将驱动、动态库和调试工具部署到系统中。默认的安装路径为：/opt/MVS

在这个目录下，我们需要重点关注以下三个核心路径：

• /opt/MVS/include：存放开发所需的全部头文件，核心是 MvCameraControl.h。
• /opt/MVS/lib/64：存放 64 位系统的动态链接库（libMvCameraControl.so）。
• /opt/MVS/bin：存放 Linux 版的 MVS 客户端程序，用于图形化调试相机。

权限问题（Udev 规则）

在 Linux 下，非 root 用户常常会遇到无法识别 USB3.0 相机的问题。海康的安装脚本通常会向 /etc/udev/rules.d/ 写入规则。如果遇到权限问题，可以手动检查是否存在海康的规则文件，或者直接赋予相机设备节点读写权限。

优雅组织 Linux 视觉工程

在 Ubuntu 下开发 C++ 推荐使用 CMake。下面是一份标准、现代的 CMakeLists.txt 配置，将海康 SDK 与 OpenCV 完美融合。

cmake_minimum_required(VERSION 3.16)
project(HikCameraLinuxDemo)

set(CMAKE_CXX_STANDARD 17)

# Find OpenCV
find_package(OpenCV REQUIRED)

# 海康 SDK 路径定义
set(MVS_HOME "/opt/MVS")

# 引入头文件
include_directories(
    ${CMAKE_SOURCE_DIR}/include
    ${MVS_HOME}/include
    ${OpenCV_INCLUDE_DIRS}
)

# 引入动态库路径
link_directories(${MVS_HOME}/lib/64)

# 定义可执行程序
add_executable(HikCameraDemo
    src/main.cpp
    src/HicCamera.cpp
    include/HikCamera.h
)

# 链接库：必须链接 MvCameraControl
target_link_libraries(HikCameraDemo
    MvCameraControl
    ${OpenCV_LIBS}
)

工业级 C++ 封装源码

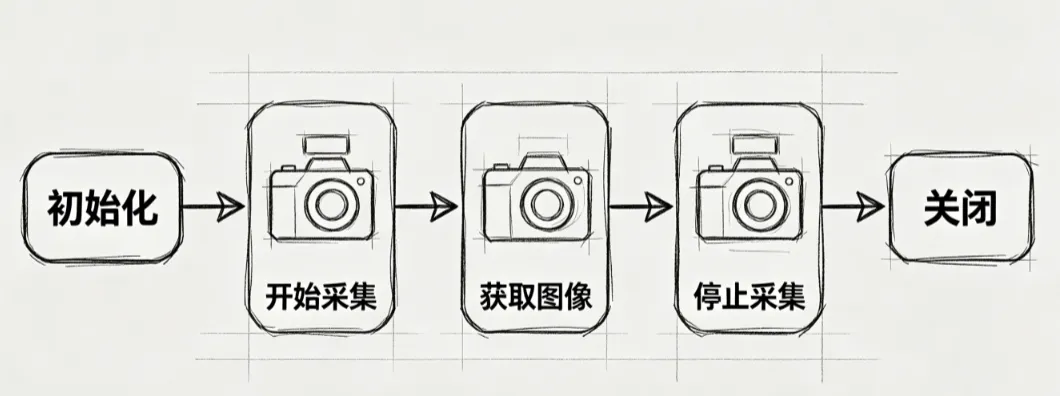

本套源码采用主动取流（GetImageBuffer）配合阻塞等待的逻辑，适合在独立的图像采集线程中运行。代码内部自动将海康原生的图像数据（Mono8/Bayer等）转换为 OpenCV 开发中最常用的 BGR8 格式 cv::Mat。

1. HikCamera.h（头文件）

#ifndef HIK_CAMERA_H
#define HIK_CAMERA_H

#include<iostream>
#include<string>
#include<cstring>
#include<opencv2/opencv.hpp>
#include"MvCameraControl.h"

classHikCamera {
public:
    HikCamera();
    ~HikCamera();

// 初始化相机：默认打开检测到的第一台相机
boolInitialize();

// 设置触发模式 (0: 连续采集, 1: 软触发, 2: 外部硬触发)
boolSetTriggerMode(int mode);

// 发送软触发命令（仅在软触发模式下有效）
boolTriggerSoftware();

// 开始抓图
boolStartGrabbing();

// 停止抓图
boolStopGrabbing();

// 获取一帧图像并转换为 OpenCV Mat
boolGetFrame(cv::Mat& image, int timeoutMs = 1000);

// 关闭相机并释放所有相关资源
voidClose();

private:
void* m_hDevHandle;               // 相机句柄指针
unsignedint m_nPayloadSize;      // 图像负载大小
unsignedchar* m_pConvertBuffer;  // BGR转换格式的内存缓冲区
unsignedint m_nConvertBufSize;  // 缓冲区大小
bool m_bIsGrabbing;               // 取流状态标志
};

#endif// HIK_CAMERA_H

2. HikCamera.cpp（实现文件）

#include"HikCamera.h"

HikCamera::HikCamera() : m_hDevHandle(nullptr), m_nPayloadSize(0),
                         m_pConvertBuffer(nullptr), m_nConvertBufSize(0), m_bIsGrabbing(false) {}

HikCamera::~HikCamera() { Close(); }

boolHikCamera::Initialize(){
int nRet = MV_OK;

staticbool s_bSdkInitialized = false;
if (!s_bSdkInitialized) {
        nRet = MV_CC_Initialize();
if (nRet != MV_OK) {
std::cerr << "[ERROR] SDK 初始化失败: 0x" << std::hex << nRet << std::endl;
returnfalse;
        }
        s_bSdkInitialized = true;
    }

    MV_CC_DEVICE_INFO_LIST stDeviceList;
std::memset(&stDeviceList, 0, sizeof(stDeviceList));
    nRet = MV_CC_EnumDevices(MV_GIGE_DEVICE | MV_USB_DEVICE, &stDeviceList);
if (nRet != MV_OK || stDeviceList.nDeviceNum == 0) {
std::cerr << "[ERROR] 未发现相机: 0x" << std::hex << nRet << std::endl;
returnfalse;
    }

    MV_CC_DEVICE_INFO* pDevInfo = stDeviceList.pDeviceInfo[0];
if (pDevInfo->nTLayerType == MV_GIGE_DEVICE) {
int ip = pDevInfo->SpecialInfo.stGigEInfo.nCurrentIp;
std::cout << "[INFO] " << pDevInfo->SpecialInfo.stGigEInfo.chModelName
                  << " @ " << ((ip >> 24) & 0xFF) << "." << ((ip >> 16) & 0xFF)
                  << "." << ((ip >> 8) & 0xFF) << "." << (ip & 0xFF) << std::endl;
    } elseif (pDevInfo->nTLayerType == MV_USB_DEVICE) {
std::cout << "[INFO] " << pDevInfo->SpecialInfo.stUsb3VInfo.chModelName << std::endl;
    }

    nRet = MV_CC_CreateHandle(&m_hDevHandle, pDevInfo);
if (nRet != MV_OK) {
std::cerr << "[ERROR] 创建句柄失败: 0x" << std::hex << nRet << std::endl;
returnfalse;
    }

    nRet = MV_CC_OpenDevice(m_hDevHandle);
if (nRet != MV_OK) {
std::cerr << "[ERROR] 打开设备失败: 0x" << std::hex << nRet << std::endl;
        MV_CC_DestroyHandle(m_hDevHandle);
        m_hDevHandle = nullptr;
returnfalse;
    }

// GigE 最佳包大小
if (pDevInfo->nTLayerType == MV_GIGE_DEVICE) {
int nPacketSize = MV_CC_GetOptimalPacketSize(m_hDevHandle);
if (nPacketSize > 0) {
            MV_CC_SetIntValueEx(m_hDevHandle, "GevSCPSPacketSize", nPacketSize);
        }
    }

// 关闭触发 = 连续采集
    MV_CC_SetEnumValue(m_hDevHandle, "TriggerMode", MV_TRIGGER_MODE_OFF);

// 分配转换缓冲区
    MVCC_INTVALUE stParam;
std::memset(&stParam, 0, sizeof(stParam));
    nRet = MV_CC_GetIntValue(m_hDevHandle, "PayloadSize", &stParam);
    m_nPayloadSize = (nRet == MV_OK) ? stParam.nCurValue : 5013504;
    m_nConvertBufSize = m_nPayloadSize * 3 + 2048;
    m_pConvertBuffer = static_cast<unsignedchar*>(std::malloc(m_nConvertBufSize));

std::cout << "[INFO] 初始化完成, PayloadSize=" << m_nPayloadSize << std::endl;
returntrue;
}

boolHikCamera::SetTriggerMode(int mode){
if (!m_hDevHandle) returnfalse;
if (mode == 0)
return MV_CC_SetEnumValue(m_hDevHandle, "TriggerMode", MV_TRIGGER_MODE_OFF) == MV_OK;
    MV_CC_SetEnumValue(m_hDevHandle, "TriggerMode", MV_TRIGGER_MODE_ON);
if (mode == 1)
return MV_CC_SetEnumValue(m_hDevHandle, "TriggerSource", MV_TRIGGER_SOURCE_SOFTWARE) == MV_OK;
if (mode == 2)
return MV_CC_SetEnumValue(m_hDevHandle, "TriggerSource", MV_TRIGGER_SOURCE_LINE0) == MV_OK;
returnfalse;
}

boolHikCamera::TriggerSoftware(){
if (!m_hDevHandle) returnfalse;
return MV_CC_SetCommandValue(m_hDevHandle, "TriggerSoftware") == MV_OK;
}

boolHikCamera::StartGrabbing(){
if (!m_hDevHandle || m_bIsGrabbing) returnfalse;
int nRet = MV_CC_StartGrabbing(m_hDevHandle);
if (nRet == MV_OK) { m_bIsGrabbing = true; returntrue; }
std::cerr << "[ERROR] StartGrabbing 失败: 0x" << std::hex << nRet << std::endl;
returnfalse;
}

boolHikCamera::StopGrabbing(){
if (!m_hDevHandle || !m_bIsGrabbing) returnfalse;
int nRet = MV_CC_StopGrabbing(m_hDevHandle);
if (nRet == MV_OK) { m_bIsGrabbing = false; returntrue; }
returnfalse;
}

boolHikCamera::GetFrame(cv::Mat& image, int timeoutMs){
if (!m_hDevHandle || !m_bIsGrabbing) returnfalse;

    MV_FRAME_OUT stImageInfo;
std::memset(&stImageInfo, 0, sizeof(stImageInfo));
int nRet = MV_CC_GetImageBuffer(m_hDevHandle, &stImageInfo, timeoutMs);
if (nRet != MV_OK) returnfalse;

int w = stImageInfo.stFrameInfo.nExtendWidth;
int h = stImageInfo.stFrameInfo.nExtendHeight;
unsignedint pixelType = stImageInfo.stFrameInfo.enPixelType;

// Mono8: SDK 不支持 Mono→BGR，用 OpenCV 做转换
if (pixelType == PixelType_Gvsp_Mono8) {
cv::Mat gray(h, w, CV_8UC1, stImageInfo.pBufAddr);
        cv::cvtColor(gray, image, cv::COLOR_GRAY2BGR);
        MV_CC_FreeImageBuffer(m_hDevHandle, &stImageInfo);
returntrue;
    }

// 其他格式走 SDK 像素转换
    MV_CC_PIXEL_CONVERT_PARAM stCvt;
std::memset(&stCvt, 0, sizeof(stCvt));
    stCvt.nWidth = w;
    stCvt.nHeight = h;
    stCvt.pSrcData = stImageInfo.pBufAddr;
    stCvt.nSrcDataLen = stImageInfo.stFrameInfo.nFrameLenEx;
    stCvt.enSrcPixelType = (MvGvspPixelType)pixelType;
    stCvt.enDstPixelType = PixelType_Gvsp_BGR8_Packed;
    stCvt.pDstBuffer = m_pConvertBuffer;
    stCvt.nDstBufferSize = m_nConvertBufSize;

    nRet = MV_CC_ConvertPixelType(m_hDevHandle, &stCvt);
if (nRet != MV_OK) {
        MV_CC_FreeImageBuffer(m_hDevHandle, &stImageInfo);
returnfalse;
    }

    image = cv::Mat(h, w, CV_8UC3, m_pConvertBuffer).clone();
    MV_CC_FreeImageBuffer(m_hDevHandle, &stImageInfo);
returntrue;
}

voidHikCamera::Close(){
if (m_hDevHandle) {
        StopGrabbing();
        MV_CC_CloseDevice(m_hDevHandle);
        MV_CC_DestroyHandle(m_hDevHandle);
        m_hDevHandle = nullptr;
    }
if (m_pConvertBuffer) {
std::free(m_pConvertBuffer);
        m_pConvertBuffer = nullptr;
    }
}

3. main.cpp（应用实例）

#include"HikCamera.h"
#include<sys/stat.h>
#include<cstdlib>

staticboolHasDisplay(){
constchar* d = std::getenv("DISPLAY");
constchar* w = std::getenv("WAYLAND_DISPLAY");
return (d && d[0]) || (w && w[0]);
}

intmain(){
bool hasDisplay = HasDisplay();
constchar* saveDir = "./captured_frames";
constint maxFrames = 50;

if (!hasDisplay) {
std::cout << "[INFO] 无图形显示，帧将保存到 " << saveDir << "/" << std::endl;
        mkdir(saveDir, 0755);
    }

    HikCamera cam;
if (!cam.Initialize()) {
std::cerr << "[FATAL] 相机初始化失败！" << std::endl;
return-1;
    }
if (!cam.StartGrabbing()) {
std::cerr << "[FATAL] 启动抓图失败！" << std::endl;
return-1;
    }

    cv::Mat frame;
int frameCount = 0;
std::cout << "[INFO] 开始采集，共 " << maxFrames << " 帧。Ctrl+C 退出。" << std::endl;

while (frameCount < maxFrames) {
if (cam.GetFrame(frame, 1000) && !frame.empty()) {
            frameCount++;

std::string overlay = "Frame: " + std::to_string(frameCount);
            cv::putText(frame, overlay, cv::Point(10, 30),
                        cv::FONT_HERSHEY_SIMPLEX, 0.7, cv::Scalar(0, 255, 0), 2);

if (!hasDisplay) {
char path[256];
snprintf(path, sizeof(path), "%s/frame_%04d.jpg", saveDir, frameCount);
                cv::imwrite(path, frame);
std::cout << "\r[SAVED] " << path << " (" << frame.cols << "x"
                          << frame.rows << ")" << std::flush;
            } else {
                cv::imshow("HikCamera Demo", frame);
if (cv::waitKey(1) == 27) break;
            }
        } else {
std::cerr << "[WARN] 第 " << (frameCount + 1) << " 帧获取失败" << std::endl;
        }
    }

std::cout << "\n[INFO] 采集完成，共获取 " << frameCount << " 帧。" << std::endl;
if (hasDisplay) cv::destroyAllWindows();
return0;
}

避坑指南

在严苛的工业流水线上，代码如果不够稳健，哪怕出现万分之一的偶发死锁或崩溃都会带来巨大的硬件停产损失。以下是在实际业务中沉淀下来的几条血泪经验：

1. 永不缺失的 MV_CC_FreeImageBuffer

仔细阅读上文的 GetFrame 函数。无论格式转换（ConvertPixelType）结果成功还是失败，都必须成对调用 MV_CC_FreeImageBuffer。如果不调用，海康 SDK 底层的图像环形队列（Ring Buffer）就会被占满，相机将在运行短短数秒后“莫名”卡死，再也取不到新图。

2. 规避高级别的多线程冲突

如果你的 AI 推理网络（如 PaddleOCR、SAM2 等）运行速度跟不上相机输出图像的速度，切忌在取图主线程直接进行耗时推理。标准的工业软件架构应该是：

• 取图线程：负责利用 GetFrame 快速取流，并将 cv::Mat 压入一个线程安全的阻塞队列（Queue）中。
• 消费/推理线程：从队列中提取图像进行 AI 计算。

3. 避免过度 clone()

在基础示例中，为了安全性考虑，使用了 .clone()。但在单机挂载多台 4K 高分辨率、高帧率相机的极限吞吐场景下，高频的内存复制（Memory Copy）会直接将 CPU 的内存带宽吃满。

进阶做法：在初始化时构建自己的双/三指针内存池，直接将 m_pConvertBuffer 指向不冲突的独立内存块，省去大量的深拷贝损耗。

结语

在 Ubuntu 环境下进行海康工业相机 C++ SDK 的开发并不复杂。掌握了 Linux 底层网络/USB 参数调优、理解了 GetImageBuffer 与 FreeImageBuffer 的成对生命周期，并结合 CMake 进行规范化依赖链接，你就能写出极其健壮的生产级代码。
